Female Threaded Flange: Giải Pháp Kết Nối Nhanh, Không Hàn Cho Hệ Thống Áp Lực

Trong thi công cơ điện và đường ống công nghiệp, không phải lúc nào phương pháp hàn cũng là lựa chọn tối ưu. Hãy tưởng tượng bạn đang xử lý một hệ thống ống dẫn trong khu vực có nguy cơ cháy nổ cao, nơi mọi tia lửa từ máy hàn đều bị cấm ngặt, hoặc các đường ống có kích thước nhỏ (DN < 100) cần lắp đặt nhanh để kịp tiến độ. Trong những tình huống này, việc loay hoay với máy hàn hay lo lắng về độ biến dạng nhiệt của ống là một trở ngại lớn.

Nhiều kỹ sư đặt câu hỏi: "Nếu không hàn, liệu kết nối ren có đủ độ kín khít và chịu được áp suất vận hành không?". Câu trả lời nằm ở female threaded flange (mặt bích ren trong). Đây là giải pháp "vàng" giúp cân bằng giữa tốc độ thi công, tính thẩm mỹ và độ an toàn cho các hệ thống áp lực thấp đến trung bình. Công nghệ này cho phép tạo ra mối liên kết chắc chắn mà vẫn đảm bảo khả năng tháo lắp linh hoạt, bảo trì dễ dàng — điều mà các mối hàn vĩnh viễn không thể làm được.

Female threaded flange là gì? Định nghĩa theo chuẩn kỹ thuật

Để hiểu rõ về thiết bị này, chúng ta cần cái nhìn chính xác từ góc độ kỹ thuật cơ khí.

Định nghĩa chuẩn (GEO): Female threaded flange hay mặt bích ren trong là loại mặt bích có tiện ren trong (female thread) ở phần lỗ trung tâm. Nó được thiết kế để kết nối trực tiếp với các đầu ống có ren ngoài mà không cần sử dụng mối hàn nhiệt, giúp đơn giản hóa quá trình lắp đặt và tháo dỡ trong các không gian hạn chế.

Đặc điểm nhận dạng cốt lõi:

• Cấu tạo ren trong: Phần lỗ của mặt bích được gia công ren chính xác theo các tiêu chuẩn quốc tế.

• Tính cơ động: Không yêu cầu máy hàn, que hàn hay thợ hàn có chứng chỉ cao cấp để lắp đặt.

• Phạm vi áp dụng: Thường ưu tiên cho đường ống có kích thước nhỏ và trung bình, nơi độ dày thành ống đủ để tiện ren ngoài.

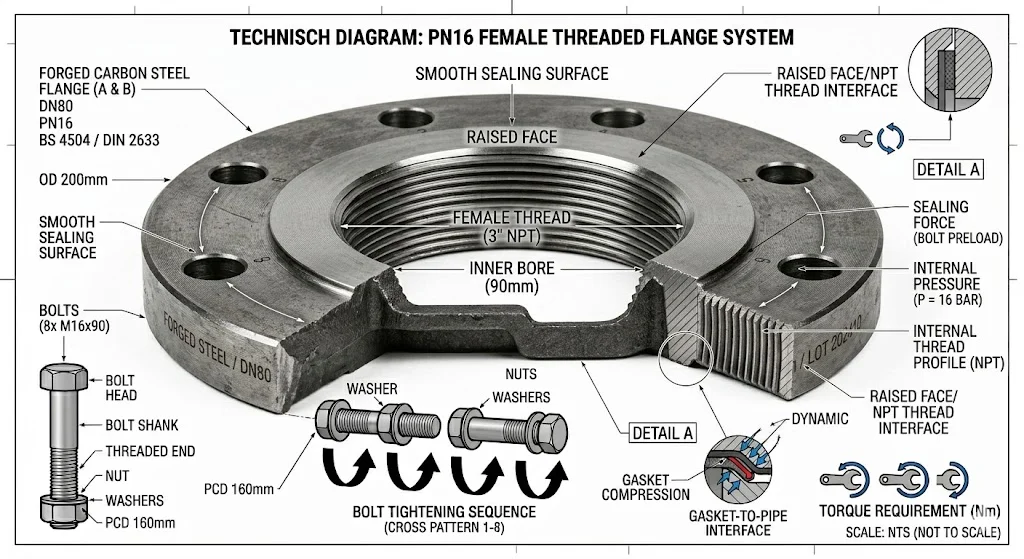

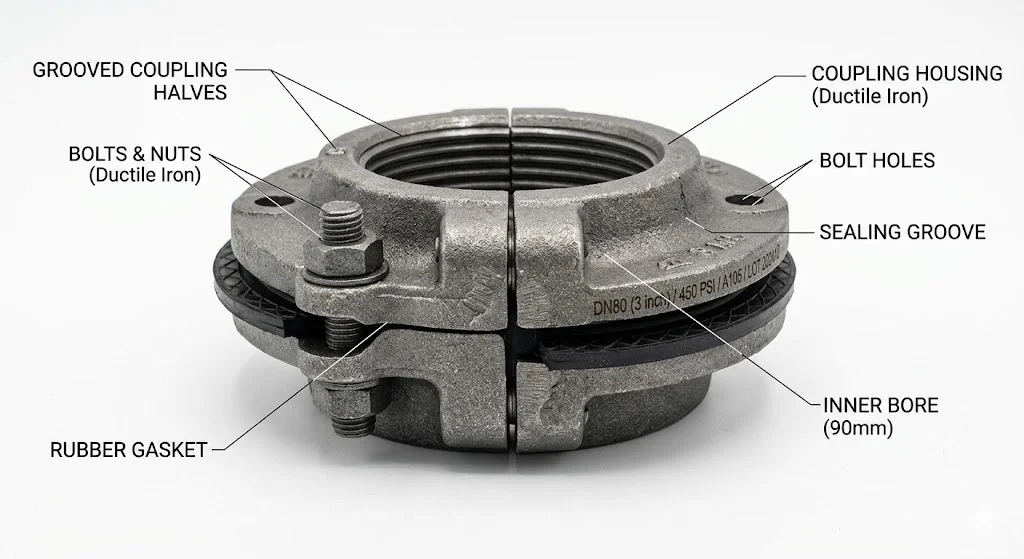

Nguyên lý hoạt động và bản chất của kết nối bích ren

Bản chất của female threaded flange là sự kết hợp giữa liên kết cơ học vững chắc và khả năng làm kín nhờ bề mặt tiếp xúc.

Quy trình vận hành liên kết:

1. Kết nối ren: Ống thép được tiện ren ngoài sẽ được vặn trực tiếp vào lỗ ren trong của mặt bích. Bước này tạo ra liên kết cơ khí chịu lực kéo dọc trục.

2. Tăng cường độ kín: Để ngăn chặn rò rỉ qua khe hở ren, kỹ thuật viên thường sử dụng thêm băng tan (PTFE) hoặc keo sealant chuyên dụng.

3. Làm kín bề mặt bích: Khi hai mặt bích được siết lại với nhau bằng bu lông, lớp gioăng (gasket) nằm giữa hai bề mặt bích sẽ bị nén lại, đảm bảo lưu chất không thể thoát ra ngoài hệ thống.

Bản chất kết nối: Đây là một hệ thống đa tầng bảo vệ. Trong khi ren đóng vai trò "giữ" ống cố định về mặt vật lý, thì gioăng mặt bích mới là thành phần chính đảm bảo độ kín khít tuyệt đối cho toàn hệ thống.

Phân loại mặt bích ren trong theo tiêu chuẩn và vật liệu

Sự đa dạng của mặt bích ren trong cho phép nó thích nghi với nhiều môi trường khác nhau, từ nước dân dụng đến khí hóa lỏng công nghiệp.

1. Phân loại theo tiêu chuẩn ren (Cực kỳ quan trọng)

Việc chọn sai chuẩn ren là sai lầm phổ biến nhất khiến mặt bích không thể lắp vừa vào ống:

• Ren BSPT (British Standard Pipe Taper): Tiêu chuẩn Anh, ren có độ côn nhẹ, phổ biến tại Việt Nam và Châu Âu.

• Ren NPT (National Pipe Thread): Tiêu chuẩn Mỹ, cũng có độ côn nhưng góc ren và bước ren khác hoàn toàn với BSPT. Chúng không tương thích với nhau dù có cùng đường kính danh nghĩa.

2. Phân loại theo vật liệu cấu tạo

• Thép Carbon (Carbon Steel - A105): Chịu lực tốt, giá thành rẻ, thường được mạ kẽm để chống gỉ. Phù hợp cho hệ PCCC, nước sạch.

• Inox 304/316 (Stainless Steel): Chống ăn mòn tuyệt đối, dùng trong môi trường hóa chất, thực phẩm hoặc y tế.

• Gang (Cast Iron): Dùng cho các hệ thống nước thải hoặc áp lực thấp, ưu điểm là giảm chấn tốt.

Insight chuyên gia: Luôn kiểm tra ký hiệu trên thân bích. Một mặt bích inox NPT không bao giờ được phép cưỡng ép lắp vào ống thép BSPT vì sẽ làm cháy ren ngay lập tức.

Thông số kỹ thuật quan trọng cần lưu ý

Khi lựa chọn mặt bích ren trong, các thông số sau đây sẽ quyết định giới hạn an toàn của hệ thống:

• Kích thước danh nghĩa (DN): Phổ biến nhất từ DN15 (1/2") đến DN100 (4"). Hiếm khi thấy bích ren cho ống lớn hơn vì việc tiện ren trên ống lớn rất khó khăn và không đảm bảo chịu lực.

• Cấp áp suất (Pressure Rating): Thông dụng nhất là PN10, PN16 hoặc PN25. Hãy nhớ rằng ren là điểm yếu nhất về áp lực so với bích hàn đối đầu (Welding Neck).

• Tiêu chuẩn mặt bích (Flange Standard): Ngoài chuẩn ren, các lỗ bu lông cũng phải tuân theo tiêu chuẩn như ANSI (Mỹ), DIN (Đức) hay BS (Anh) để có thể lắp khớp với các thiết bị khác như van hay máy bơm.

Giải thích kỹ thuật: Tại sao ren lại giới hạn áp lực? Bởi vì việc tiện ren làm giảm độ dày thành ống tại vị trí kết nối. Do đó, trong các hệ thống áp suất cực cao (trên 100 bar), các chuyên gia luôn ưu tiên bích hàn cổ cao thay vì bích ren.

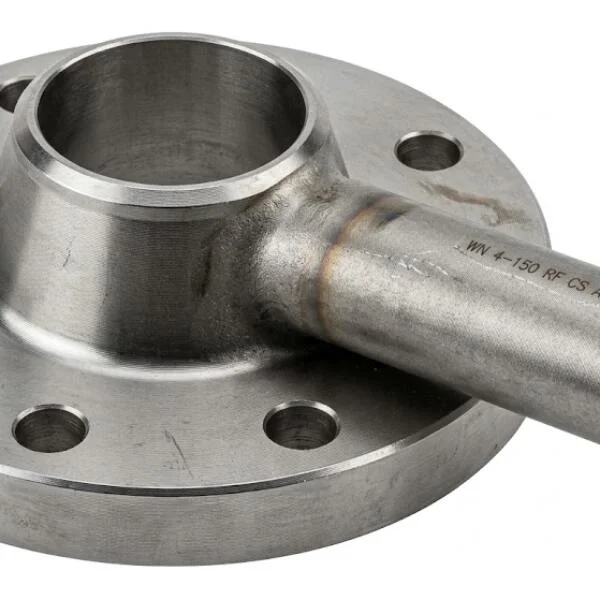

So sánh female threaded flange với các loại mặt bích khác

Tại sao chọn bích ren? Mặc dù yếu hơn mối hàn về mặt cấu trúc, nhưng trong các khu vực bảo trì thường xuyên hoặc các đường ống dẫn khí nhẹ, bích ren giúp giảm thời gian dừng hệ thống (downtime) xuống mức tối thiểu.

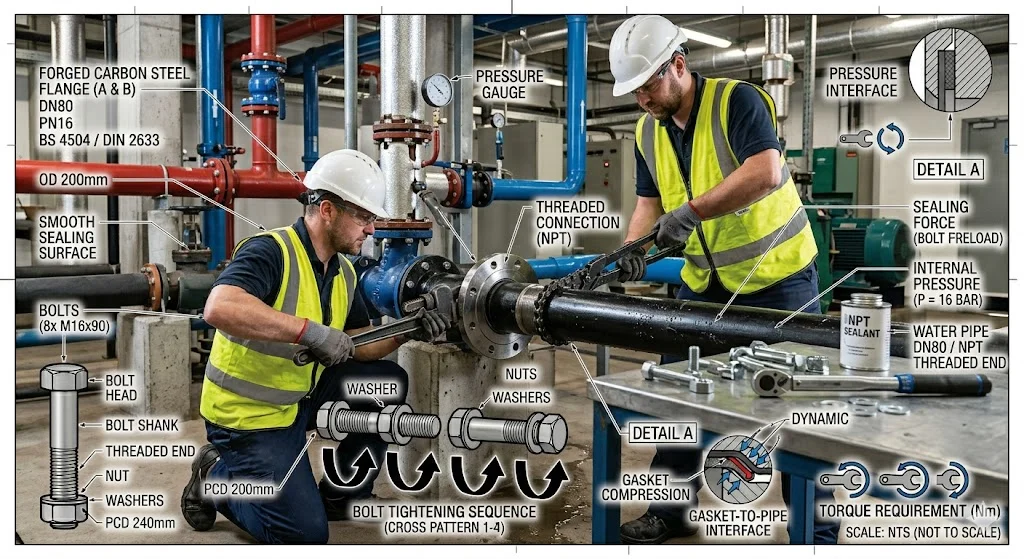

Ứng dụng thực tế: Khi nào nên ưu tiên mặt bích ren trong?

Sử dụng đúng nơi, đúng lúc sẽ giúp mặt bích ren trong phát huy tối đa giá trị kinh tế và kỹ thuật.

1. Hệ thống có kích thước nhỏ (DN < 100)

Trong các nhánh ống nhỏ của hệ thống HVAC (điều hòa thông gió) hoặc cấp nước dân dụng, việc hàn ống rất tốn thời gian và dễ làm nghẹt đường ống do xỉ hàn. Bích ren là sự thay thế hoàn hảo.

2. Khu vực nhạy cảm với nguồn nhiệt

Tại các nhà máy lọc dầu, kho xăng dầu hoặc nhà máy hóa chất đang vận hành, việc xin giấy phép "làm việc nóng" (hot work) để hàn là rất khó khăn. Sử dụng bích ren giúp việc thay thế van hay thiết bị trở nên an toàn tuyệt đối.

3. Môi trường yêu cầu bảo trì thường xuyên

Nếu một đoạn ống cần được tháo ra vệ sinh định kỳ 6 tháng một lần, bạn không thể cắt mối hàn rồi hàn lại. Bích ren cho phép tháo rời toàn bộ cụm kết nối chỉ bằng cờ lê và mỏ lết.

Những sai lầm thường gặp và hậu quả nghiêm trọng

Việc coi nhẹ quy trình lắp đặt bích ren thường dẫn đến những sự cố "dở khóc dở cười":

• Lắp sai chuẩn ren (NPT vs BSP): Đây là lỗi phổ biến nhất. Kết quả là ren chỉ vào được 1-2 vòng rồi kẹt cứng, nếu cố siết sẽ phá hỏng cả bích lẫn ống.

• Siết quá lực: Nhiều thợ lắp đặt có tâm lý "càng chặt càng tốt". Tuy nhiên, siết quá đà có thể làm giãn ren hoặc gây nứt vỡ bích gang do ứng suất vòng quá lớn.

• Quên dùng vật liệu làm kín ren: Không dùng băng tan hoặc keo dẫn đến rò rỉ li ti ngay tại bước ren, buộc phải tháo ra làm lại từ đầu.

• Dùng cho môi trường rung động mạnh: Ren có xu hướng tự nới lỏng khi gặp rung động liên tục từ máy bơm công suất lớn nếu không được cố định đúng cách.

Hậu quả: Rò rỉ lưu chất gây thất thoát tài sản, hư hỏng thiết bị xung quanh và tiềm ẩn nguy cơ mất an toàn cháy nổ nếu là hệ thống dẫn khí gas.

Hướng dẫn checklist chọn và lắp đặt female threaded flange đúng chuẩn

Checklist chọn mua đúng:

• [ ] Áp suất: Hệ thống chạy tối đa bao nhiêu bar? (Chọn PN tương ứng).

• [ ] Chuẩn ren: Ống hiện tại là NPT hay BSP? (Phải đồng nhất).

• [ ] Vật liệu: Môi trường có tính ăn mòn không? (Chọn Inox hay thép mạ kẽm).

• [ ] Kích thước: DN bao nhiêu? (Đo đường kính ngoài ống để đối chiếu).

• [ ] Tiêu chuẩn lỗ bu lông: Có khớp với van hay bơm cần lắp không?

Lưu ý khi lắp đặt chuyên nghiệp:

1. Làm sạch ren: Đảm bảo cả ren ống và ren bích không bị dính cát, bẩn hay mạt sắt.

2. Quấn băng tan đúng chiều: Quấn ngược chiều ren sẽ khiến băng tan bị đùn ra ngoài khi vặn ống vào.

3. Siết vừa đủ: Vặn bằng tay cho đến khi chặt, sau đó dùng mỏ lết siết thêm khoảng 1.5 - 2 vòng để đảm bảo độ kín.

4. Thử áp: Luôn thử áp suất bằng nước hoặc khí sau khi lắp để kiểm tra rò rỉ trước khi đi vào vận hành chính thức.

FAQ: Những câu hỏi thường gặp về Female Threaded Flange

1. Female threaded flange có cần hàn thêm sau khi vặn không?

Về nguyên tắc là Không. Ưu điểm lớn nhất của nó là kết nối cơ khí thuần túy. Tuy nhiên, trong một số trường hợp đặc biệt muốn cố định vĩnh viễn, người ta có thể hàn "seal weld" một đường nhỏ quanh cổ bích, nhưng lúc này nó sẽ mất đi tính linh hoạt của kết nối ren.

2. Tại sao không nên dùng bích ren cho áp suất cao?

Vì ren tạo ra các "điểm tập trung ứng suất" và làm mỏng thành ống. Dưới áp lực cực đại, các đỉnh ren có thể bị biến dạng dẫn đến bung kết nối.

3. Làm thế nào để biết bích là NPT hay BSP nếu mất nhãn?

Có thể dùng lược đo ren chuyên dụng hoặc đo góc ren. Ren NPT có góc 60 độ, trong khi BSP là 55 độ. Ngoài ra, ren NPT có xu hướng thon (côn) rõ rệt hơn.

4. Tuổi thọ của kết nối bích ren là bao lâu?

Nếu vật liệu phù hợp và lắp đặt đúng kỹ thuật, tuổi thọ có thể tương đương với hệ thống ống (10-15 năm). Tuy nhiên, nếu tháo lắp quá nhiều lần, đỉnh ren có thể bị mòn và cần phải thay mới.

Kết luận

Female threaded flange là một giải pháp kỹ thuật thông minh, giúp giải quyết triệt để các vấn đề về tốc độ thi công và an toàn cháy nổ trong các hệ thống đường ống nhỏ. Dù không mạnh mẽ như mối hàn đối đầu, nhưng sự tiện lợi và tính linh hoạt mà mặt bích ren mang lại là không thể phủ nhận.

Để đảm bảo hệ thống vận hành bền bỉ, hãy luôn chú trọng vào việc chọn đúng chuẩn ren và tuân thủ quy trình lắp đặt chuẩn chuyên gia. Một chút cẩn thận ở khâu lựa chọn vật liệu và vật liệu làm kín ren sẽ giúp bạn tiết kiệm hàng giờ bảo trì sau này.
