Van Ren Ngoài: Giải Pháp Kết Nối Linh Hoạt Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong quá trình bảo trì hệ thống nước gia đình hoặc lắp đặt các đường ống công nghiệp nhỏ, không ít người gặp phải tình huống dở khóc dở cười: mua van về nhưng không thể lắp được vì sai kiểu ren, hoặc sau khi lắp xong thì nước rò rỉ liên tục tại điểm nối. Vấn đề thường bắt nguồn từ việc không phân biệt rõ các kiểu kết nối cơ bản, đặc biệt là khái niệm van ren ngoài.

Thực tế, sự nhầm lẫn giữa ren ngoài và ren trong là lỗi phổ biến nhất khiến việc thi công bị đình trệ và gây lãng phí ngân sách. Việc hiểu đúng bản chất của van ren ngoài không chỉ giúp bạn chọn đúng thiết bị ngay từ đầu mà còn đảm bảo mối nối kín khít, chịu áp tốt và bền bỉ theo thời gian. Bài viết chuyên sâu dưới đây sẽ giúp bạn làm chủ kiến thức về loại van này như một chuyên gia thực thụ.

Van ren ngoài là gì? Định nghĩa chuẩn theo kỹ thuật đường ống

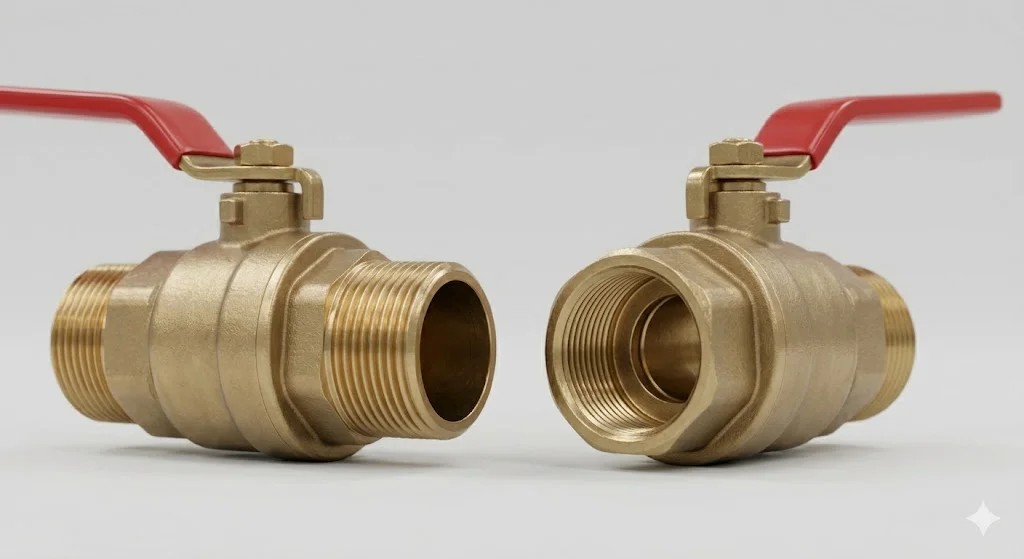

Van ren ngoài (tiếng Anh thường gọi là External Thread Valve hoặc Male Threaded Valve) là loại van có phần đầu kết nối được gia công các vòng ren nằm ở phía bề mặt bên ngoài của ống nối. Kiểu thiết kế này cho phép van được vặn trực tiếp vào các phụ kiện, thiết bị hoặc đường ống có ren trong tương ứng.

Để nhận diện External Thread Valve, bạn chỉ cần quan sát phần đầu nối: nếu các đường rãnh xoắn ốc lộ ra ngoài và có đường kính đỉnh ren lớn hơn đường kính thân ống nối, đó chính là ren ngoài.

• Cơ chế kết nối: Van đóng vai trò là "đầu đực", sẽ được vặn tiến vào bên trong lòng của "đầu cái" (phụ kiện ren trong).

• Bản chất: Cần nhấn mạnh rằng "ren ngoài" chỉ là phương thức kết nối cơ khí, không phải là một dòng van riêng biệt về chức năng. Bất kỳ loại van nào từ van bi, van cổng đến van một chiều đều có thể có phiên bản ren ngoài.

Việc sử dụng External Thread Valve giúp tối ưu hóa không gian lắp đặt tại các vị trí đầu nguồn hoặc các điểm kết nối với thiết bị đầu cuối như vòi nước, bồn chứa.

Nguyên lý hoạt động của External Thread Valve

Về mặt vận hành, nguyên lý của một chiếc van không thay đổi dù nó sử dụng kết nối ren ngoài hay ren trong. Cơ chế đóng mở hay điều tiết lưu chất phụ thuộc hoàn toàn vào cấu tạo bên trong thân van.

Ví dụ:

• Van bi ren ngoài: Sử dụng một quả bi có lỗ hổng để đóng/mở dòng chảy cực nhanh chỉ với thao tác gạt tay 90 độ.

• Van cầu ren ngoài: Sử dụng đĩa van nâng hạ để điều tiết lưu lượng một cách chính xác.

Phần ren ngoài thực chất chỉ đóng vai trò là yếu tố liên kết vật lý. Nó đảm bảo rằng khi van được vặn chặt vào khớp nối, áp suất của dòng chảy sẽ không làm bung mối nối. Tuy nhiên, vì ren ngoài tiếp xúc trực tiếp với môi trường bên ngoài trước khi lắp đặt, nó đòi hỏi sự chính xác cao trong gia công để tránh hiện tượng cháy ren hoặc lệch tâm khi vặn vào phụ kiện nhựa hoặc kim loại.

Phân loại External Thread Valve phổ biến dựa trên chức năng

Dựa vào mục đích sử dụng trong hệ thống, chúng ta có thể phân loại các dòng van có kết nối ren ngoài như sau:

1. Van bi ren ngoài (Male Threaded Ball Valve)

Đây là loại phổ biến nhất trong hệ thống dân dụng và tưới tiêu. Ưu điểm là đóng mở nhanh, độ kín cao và giá thành rẻ. Thường thấy ở các đầu cấp nước máy giặt hoặc hệ thống tưới nhỏ giọt.

2. Van cầu ren ngoài (Male Threaded Globe Valve)

Sử dụng khi hệ thống yêu cầu kiểm soát lưu lượng nước chính xác. Thiết kế ren ngoài giúp van dễ dàng gắn vào các bộ lọc hoặc thiết bị đo lường ở đầu nguồn.

3. Van một chiều ren ngoài (Male Threaded Check Valve)

Được lắp đặt để ngăn dòng chảy ngược. Kiểu ren ngoài thường xuất hiện ở các vị trí nối với máy bơm nước gia đình để bảo vệ máy bơm khỏi tình trạng tụt nước mồi.

4. Van khóa nước/Van chặn ren ngoài

Thường có kích thước nhỏ, dùng cho các nhánh cấp nước lẻ trong nhà tắm, nhà bếp. Kết nối ren ngoài giúp việc thay thế vòi nước trở nên đơn giản mà không cần tháo rời toàn bộ đường ống chính.

Thông số kỹ thuật quan trọng khi lựa chọn van ren ngoài

Nếu bạn chọn sai thông số, dù van có chất lượng đến đâu cũng sẽ trở nên vô dụng. Dưới đây là các chỉ số "sống còn" cần kiểm tra:

• Kích thước (Size): Phổ biến nhất là từ DN15 (1/2") đến DN50 (2"). Các hệ thống sử dụng External Thread Valve thường không vượt quá kích thước DN50 vì lực vặn ren tay sẽ rất khó đảm bảo độ kín cho các ống lớn hơn.

• Áp lực làm việc (Pressure Rating): Thường là PN10, PN16 hoặc PN25. Lắp van PN10 vào hệ thống áp lực cao PN16 sẽ gây rò rỉ tại chân ren.

• Vật liệu cấu tạo: * Đồng (Brass): Chịu nhiệt tốt, bền, dùng cho nước sạch.

  • Inox (Stainless Steel): Chống ăn mòn tuyệt vời, dùng cho hóa chất hoặc thực phẩm.

  • Nhựa (PVC/UPVC): Giá rẻ, dùng cho tưới tiêu hoặc môi trường không áp lực.

• Chuẩn ren: Đây là yếu tố cực kỳ quan trọng. Hiện nay có hai chuẩn phổ biến là BSP (ren thẳng/nón kiểu Anh) và NPT (ren nón kiểu Mỹ). Lắp nhầm chuẩn ren sẽ gây hiện tượng "vặn không vào hết" hoặc làm hỏng rãnh ren.

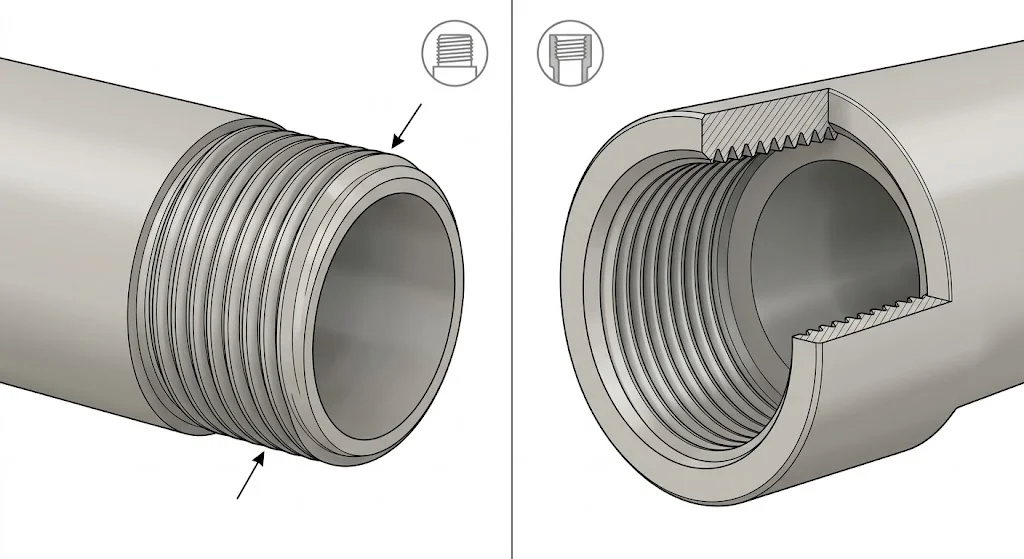

So sánh trực quan giữa van ren ngoài và van ren trong

Trong thực tế thi công, hai kiểu kết nối này luôn đi kèm và bổ trợ cho nhau.

Insight chuyên gia: Khi thiết kế hệ thống, người ta thường dùng External Thread Valve cho các thiết bị cần tháo rời thường xuyên vì phần ren ngoài dễ vệ sinh và kiểm tra tình trạng hư hại hơn so với ren nằm sâu bên trong.

Tại sao nên chọn External Thread Valve cho hệ thống của bạn?

Việc sử dụng kết nối ren ngoài mang lại nhiều lợi ích thiết thực, đặc biệt là trong các dự án đòi hỏi tính linh động cao:

• Lắp đặt nhanh chóng: Không yêu cầu máy hàn nhiệt phức tạp hay keo dán chuyên dụng. Chỉ cần một chiếc mỏ lết là có thể hoàn thiện mối nối.

• Dễ dàng bảo trì và thay thế: Khi van bị hỏng, bạn có thể dễ dàng tháo ra và thay mới mà không phải cắt bỏ đoạn ống hiện hữu.

• Chi phí thấp: So với các kiểu kết nối mặt bích hoặc rắc co, van kết nối ren có chi phí sản xuất và phụ kiện đi kèm rẻ hơn đáng kể.

Tuy nhiên, cần lưu ý nhược điểm: External Thread Valve không phù hợp cho các hệ thống áp lực cực cao hoặc đường ống kích thước lớn vì mối nối ren có thể bị biến dạng dưới áp lực thủy lực mạnh. Ngoài ra, nếu quấn băng tan (băng keo non) không đúng kỹ thuật, rủi ro rò rỉ là rất lớn.

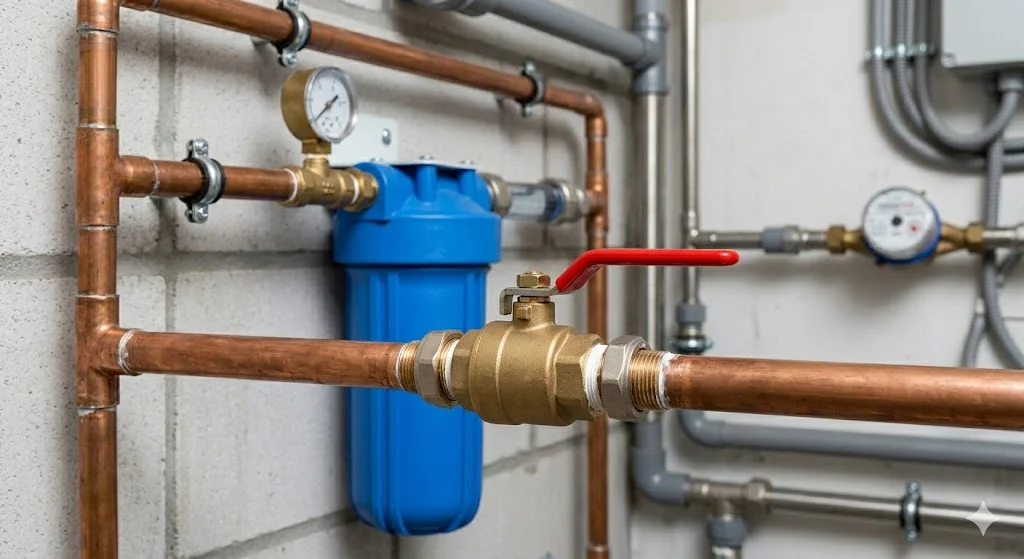

Ứng dụng thực tế của External Thread Valve

Bạn sẽ tìm thấy sự hiện diện của External Thread Valve trong nhiều kịch bản đời sống:

• Hệ thống nước gia đình: Nối vòi sen, vòi lavabo, hoặc các nhánh rẽ từ ống chính vào thiết bị vệ sinh.

• Nông nghiệp & Tưới tiêu: Lắp đặt tại các đầu vòi phun, bộ lọc đĩa hoặc hệ thống châm phân nhỏ giọt.

• Hệ thống khí nén: Kết nối các máy nén khí nhỏ với dây dẫn hơi hoặc các thiết bị cầm tay.

• Công nghiệp nhẹ: Các đường ống dẫn lưu chất trong phòng thí nghiệm hoặc dây chuyền sản xuất nước tinh khiết quy mô nhỏ.

Những sai lầm thường gặp dẫn đến rò rỉ khi lắp External Thread Valve

Theo thống kê của các đơn vị thi công, 90% lỗi rò rỉ tại các vị trí van ren không nằm ở chất lượng van mà ở kỹ thuật lắp đặt:

1. Nhầm lẫn loại ren: Mua External Thread Valve trong khi đầu ống chờ cũng là ren ngoài (male to male). Lúc này bạn buộc phải mua thêm một măng-xông ren trong để chữa cháy.

2. Quên hoặc quấn băng tan sai cách: Không quấn đủ số vòng hoặc quấn ngược chiều ren khiến băng tan bị đùn ra ngoài khi vặn van vào, dẫn đến mối nối không kín.

3. Vặn quá chặt (Over-tightening): Đặc biệt là đối với van bằng nhựa hoặc đồng mỏng. Việc vặn quá lực sẽ làm nứt cổ ren hoặc làm biến dạng rãnh ren, gây hỏng vĩnh viễn.

4. Lắp lệch ren: Việc vặn van vào khi chưa căn thẳng tâm sẽ làm hỏng các vòng ren đầu tiên, khiến mối nối không bao giờ có thể kín hoàn toàn.

Checklist cách chọn External Thread Valve  đúng chuẩn chuyên gia

Để tránh lãng phí thời gian và tiền bạc, hãy tuân thủ bảng kiểm sau trước khi mua hàng:

• Xác định đường kính ống: Sử dụng thước kẹp để đo chính xác đường kính ren (Ví dụ: phi 21 tương đương DN15).

• Kiểm tra loại ren đối ứng: Đầu chờ của bạn là ren trong hay ren ngoài? Có cùng chuẩn (BSP/NPT) hay không?

• Chọn vật liệu phù hợp: Nước sạch dùng đồng/inox; nước tưới dùng nhựa; hóa chất dùng inox 316.

• Xác định áp suất hệ thống: Đảm bảo chỉ số PN của van cao hơn áp suất vận hành tối đa của máy bơm ít nhất 20%.

• Xác định chức năng: Bạn cần đóng mở hoàn toàn hay cần điều tiết lưu lượng nước?

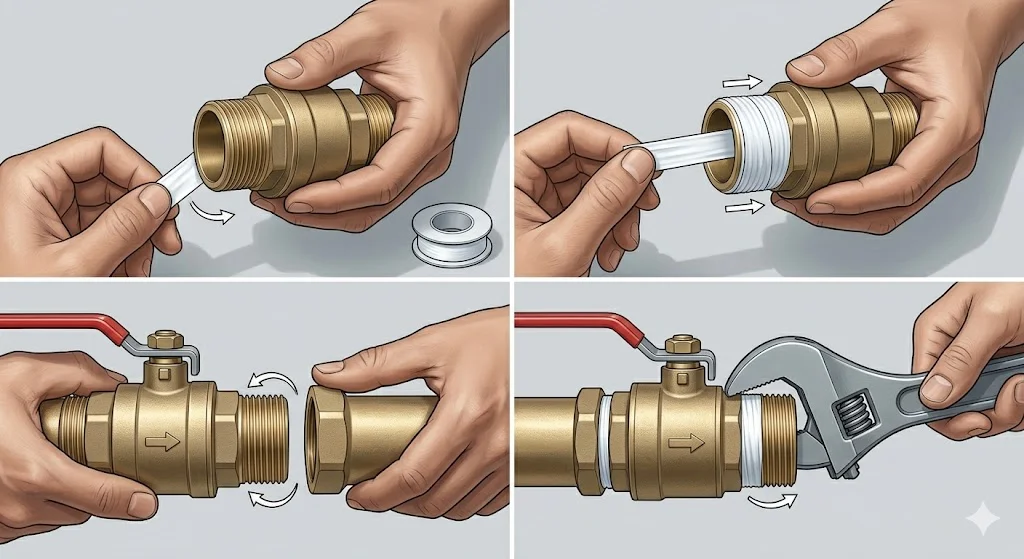

Lưu ý kỹ thuật khi lắp đặt External Thread Valve

Để có một mối nối chuyên nghiệp, hãy thực hiện theo các bước sau:

1. Làm sạch ren: Đảm bảo cả ren ngoài của van và ren trong của phụ kiện không bám cát, bụi hay dầu mỡ.

2. Quấn băng tan (PTFE): Quấn theo chiều kim đồng hồ (cùng chiều vặn van vào) khoảng 10-15 vòng tùy vào độ hở của ren. Quấn đều tay từ đầu ren vào trong.

3. Vặn tay trước: Luôn bắt đầu vặn van bằng tay để đảm bảo các vòng ren đã khớp nhau một cách nhẹ nhàng.

4. Siết vừa đủ: Dùng mỏ lết siết thêm khoảng 1-2 vòng sau khi đã vặn chặt bằng tay. Cảm nhận lực căng vừa phải, không cố siết đến mức kịch sàn.

FAQ – Giải đáp thắc mắc về External Thread Valve

1. Van ren ngoài có dùng cho ống lớn (như phi 90, 110) được không?

Thường là không. Với kích thước lớn hơn DN50, người ta ưu tiên kết nối mặt bích hoặc hàn nhiệt để đảm bảo an toàn tuyệt đối. Kết nối ren ở kích thước lớn rất dễ bị rò rỉ do sai số gia công.

2. Tại sao tôi đã quấn rất nhiều băng tan nhưng van vẫn rò rỉ?

Có thể bạn đã quấn ngược chiều ren, hoặc rãnh ren của van và phụ kiện không cùng chuẩn (ví dụ lắp ren thẳng vào ren côn). Hãy kiểm tra lại chuẩn ren BSP hoặc NPT của thiết bị.

3. Tôi có thể tự lắp External Thread Valve  tại nhà không?

Hoàn toàn có thể. Đây là kiểu kết nối đơn giản nhất, chỉ cần băng tan và một chiếc kìm nước hoặc mỏ lết là bạn có thể thực hiện thành công.

4. Tuổi thọ của External Thread Valve là bao lâu?

Tùy vào vật liệu. Van đồng/inox chính hãng có thể dùng từ 5-10 năm. Van nhựa trong môi trường ngoài trời thường có tuổi thọ từ 2-3 năm do tác động của tia UV.

Kết luận

Van ren ngoài là một mắt xích nhỏ nhưng vô cùng quan trọng trong sơ đồ đường ống. Việc lựa chọn đúng loại ren, chuẩn kích thước và vật liệu không chỉ giúp hệ thống vận hành trơn tru mà còn bảo vệ bạn khỏi những rắc rối về rò rỉ nước hay hỏng hóc thiết bị. Hãy nhớ rằng: Một mối nối ren hoàn hảo bắt đầu từ sự am hiểu kỹ thuật và sự cẩn trọng trong từng bước lắp đặt.

Nếu bạn còn đang băn khoăn về chuẩn ren NPT hay BSP cho công trình của mình, đừng ngần ngại tìm kiếm sự tư vấn từ các đơn vị cung cấp uy tín để có giải pháp tối ưu nhất.
