Mặt Bích Nhựa Phi 200: Giải Pháp Kết Nối Linh Hoạt Và Hiệu Quả Cho Hệ Thống Nước

A. MỞ BÀI

Giả sử bạn đang trực tiếp chỉ đạo thi công một hệ thống đường ống dẫn nước quy mô lớn sử dụng ống nhựa PVC đường kính ngoài 200mm (phi 200). Mọi việc đang tiến triển thuận lợi cho đến khi bạn đối mặt với yêu cầu: kết nối đoạn ống này vào cụm máy bơm hoặc một van chặn cỡ lớn để đảm bảo khả năng tháo lắp linh hoạt khi bảo trì định kỳ. Trong tình huống này, việc hàn dán cố định không còn là giải pháp tối ưu vì nó triệt tiêu tính cơ động của hệ thống.

Giải pháp kỹ thuật tiêu chuẩn và hiệu quả nhất chính là sử dụng mặt bích nhựa phi 200. Tuy nhiên, thực tế tại công trường thường phát sinh nhiều vấn đề đau đầu: Nên chọn mặt bích nhựa PVC, uPVC hay HDPE? Tiêu chuẩn lỗ bu lông là DIN hay JIS? Nếu bạn chỉ dựa vào cảm tính mà chọn sai tiêu chuẩn, hệ thống sẽ không thể lắp khớp hoặc tệ hơn là gây rò rỉ, thất thoát áp lực sau khi đưa vào vận hành.

Bài viết này sẽ đóng vai trò như một chuyên gia kỹ thuật đồng hành cùng bạn. Chúng ta sẽ cùng phân tích từ chuyên sâu đến thực tế về mặt bích nhựa 200mm, giúp bạn không chỉ chọn đúng loại mà còn nắm vững kỹ thuật thi công để đảm bảo hệ thống vận hành bền bỉ nhất.

B. KIẾN THỨC NỀN

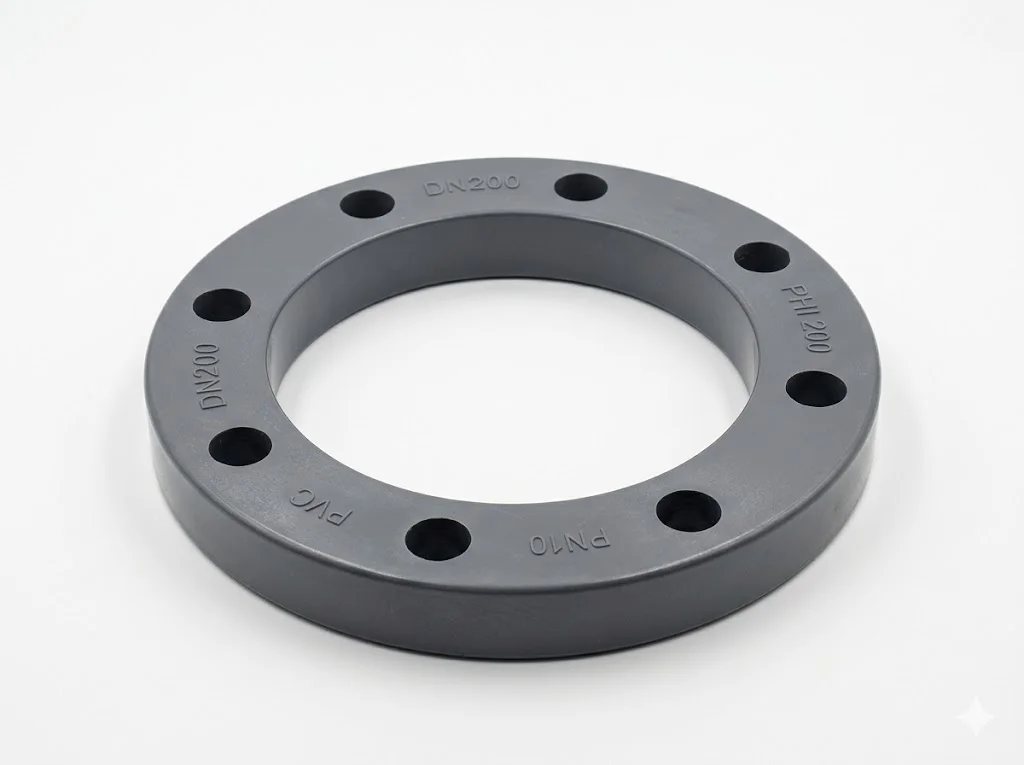

Mặt Bích Nhựa Phi 200 Là Gì?

Trong ngôn ngữ kỹ thuật ngành nước, mặt bích nhựa phi 200 là phụ kiện trung gian đóng vai trò kết nối các đoạn ống có đường kính ngoài (OD) là 200mm hoặc kết nối ống với các thiết bị như van, đồng hồ đo lưu lượng và máy bơm. Đây là loại phụ kiện có hình dạng đĩa tròn (hoặc vuông tùy thiết kế đặc biệt) với các lỗ bu lông được bố trí chính xác theo các tiêu chuẩn quốc tế.

Về mặt vật liệu, dòng phụ kiện này thường được sản xuất từ các loại nhựa nhiệt dẻo phổ biến như:

• PVC/uPVC: Loại phổ biến nhất nhờ giá thành rẻ và khả năng chịu hóa chất cơ bản tốt.

• HDPE: Có độ dẻo dai cao, thường dùng cho các đường ống dẫn nước ngoài trời hoặc các khu vực có địa hình phức tạp.

• PPR: Dùng cho các hệ thống đòi hỏi độ bền nhiệt cao hơn.

Cụm từ "phi 200" tương ứng với kích thước định danh DN200 trong hệ tiêu chuẩn. Điểm khác biệt lớn nhất của mặt bích nhựa so với các phương pháp nối ống khác chính là khả năng tạo ra một mối nối tháo rời được. Bạn chỉ cần tháo các bu lông là có thể tách rời các phân đoạn đường ống mà không cần phải cắt hay phá bỏ cấu trúc ban đầu.

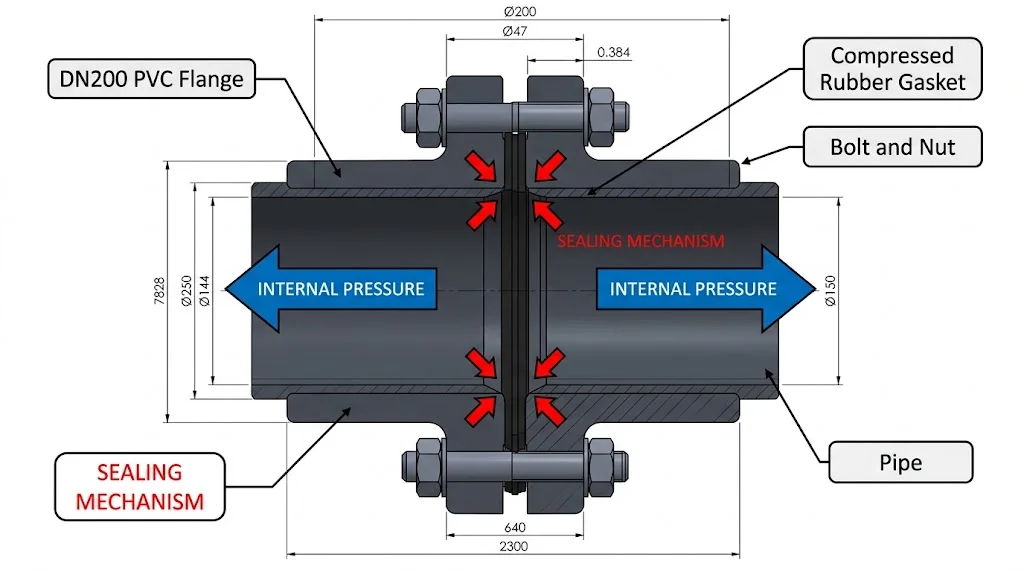

Nguyên Lý Hoạt Động Của Kết Nối Bích Nhựa

Nguyên lý cốt lõi của kết nối mặt bích nhựa 200mm nằm ở cơ chế nén cơ học tạo độ kín. Một bộ kết nối hoàn chỉnh sẽ bao gồm hai mặt đĩa nhựa đặt đối diện nhau. Giữa hai bề mặt này, một lớp gioăng cao su (gasket) được chèn vào để đóng vai trò vật liệu làm kín.

Khi chúng ta thực hiện siết các bu lông, lực nén từ các đai ốc sẽ ép chặt hai mặt bích vào nhau, làm lớp gioăng cao su biến dạng nhẹ và điền đầy vào các khe hở siêu nhỏ trên bề mặt nhựa. Chính sự biến dạng này tạo nên một rào cản ngăn không cho chất lỏng thoát ra ngoài, ngay cả khi hệ thống vận hành ở áp suất cao.

Tuy nhiên, do đặc tính của nhựa là có độ cứng thấp hơn kim loại, hiệu quả làm kín phụ thuộc vào ba yếu tố quyết định:

1. Lực siết bu lông: Phải đủ mạnh để ép gioăng nhưng phải phân bổ đều để không làm vênh hay nứt vành nhựa.

2. Độ phẳng bề mặt: Mặt bích nhựa phải không bị trầy xước hoặc cong vênh do nhiệt.

3. Chất lượng gioăng: Gioăng phải có độ đàn hồi tốt và tương thích với loại lưu chất bên trong ống.

C. PHÂN TÍCH CHUYÊN SÂU

Phân Loại Mặt Bích Nhựa Phi 200 Theo Vật Liệu Và Kết Nối

Tùy vào điều kiện làm việc của hệ thống, người ta phân loại mặt bích nhựa 200mm dựa trên các tiêu chí sau:

Phân loại theo vật liệu:

• PVC (Polyvinyl Chloride): Là dòng mặt bích nhựa truyền thống, có độ cứng cao, bề mặt nhẵn bóng. Ưu điểm là giá thành rất rẻ, dễ dàng tìm mua ở bất kỳ đại lý điện nước nào.

• uPVC (Unplasticized PVC): Một phiên bản cao cấp hơn của PVC, không chứa các chất làm dẻo, giúp tăng độ bền cơ học và khả năng chịu tia UV khi lắp đặt ngoài trời.

• HDPE (High-Density Polyethylene): Có đặc tính mềm dẻo, chịu được va đập cực tốt và không bị giòn gãy theo thời gian.

Phân loại theo kiểu kết nối với ống:

• Mặt bích dán keo: Thường dùng cho nhựa uPVC, sử dụng keo chuyên dụng để cố định mặt bích vào đầu ống.

• Mặt bích hàn nhiệt: Dùng cho ống HDPE hoặc PPR, sử dụng máy hàn nhiệt để nóng chảy bề mặt tiếp xúc, tạo thành một khối thống nhất.

• Bích rời (Loose Flange) kết hợp Stub End: Đây là giải pháp linh hoạt nhất. Một đầu nối (stub end) được gắn vào ống, và vòng bích nhựa có thể xoay tự do xung quanh stub end đó. Điều này giúp việc căn chỉnh lỗ bu lông trở nên cực kỳ dễ dàng.

Thông Số Kỹ Thuật Quan Trọng Của mặt bích nhựa 200mm

Khi đặt mua hoặc thiết kế, bạn cần đặc biệt lưu ý đến các thông số kỹ thuật của mặt bích nhựa 200mm để tránh sai sót hệ thống:

• Đường kính định danh: DN200 (tương đương phi 200mm).

• Áp suất làm việc (PN): Thường gặp nhất là PN10 (chịu được 10 bar) hoặc PN16 (16 bar). Lưu ý rằng nhựa sẽ giảm khả năng chịu áp khi nhiệt độ môi trường tăng lên.

• Số lỗ bu lông: Đối với phi 200, thông thường sẽ có 8 hoặc 12 lỗ bu lông tùy theo tiêu chuẩn.

• Đường kính vòng bu lông (PCD): Đây là khoảng cách từ tâm lỗ bu lông bên này sang tâm lỗ bu lông đối diện. Đây là thông số quyết định việc bạn có lắp vừa vào van hay máy bơm hay không.

• Độ dày vành bích: Mặt bích nhựa thường dày hơn bích thép để đảm bảo độ bền cơ học trước lực siết của bu lông.

Lưu ý chuyên gia: Nhựa có hệ số giãn nở nhiệt cao. Nếu hệ thống của bạn vận hành trong môi trường có sự thay đổi nhiệt độ đột ngột, hãy tính toán đến việc sử dụng bích rời để giảm thiểu ứng suất lên các điểm kết nối.

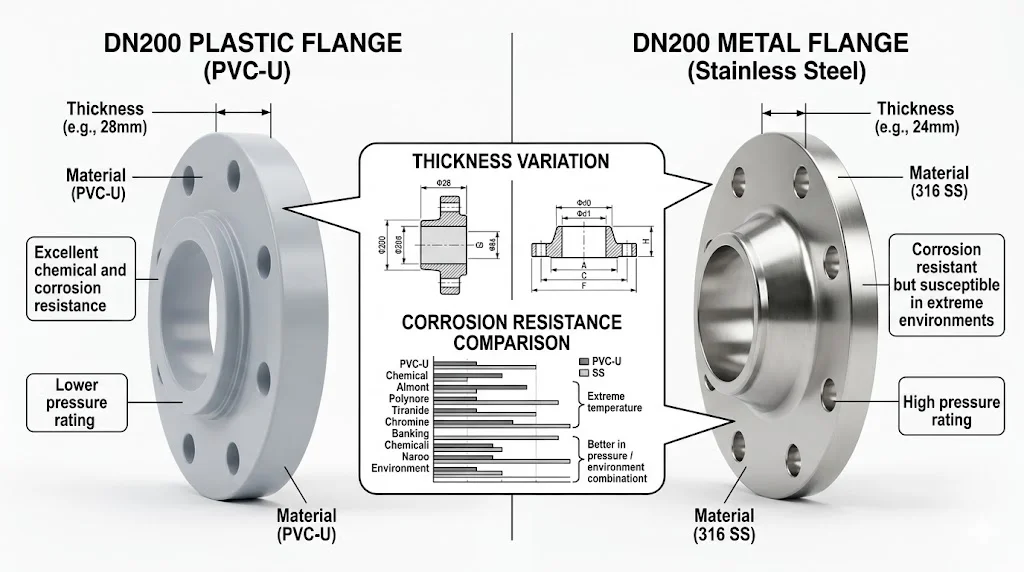

So Sánh Mặt Bích Nhựa Với Mặt Bích Kim Loại

Nhiều khách hàng thường băn khoăn khi nào nên dùng nhựa và khi nào dùng thép. Bảng so sánh dưới đây sẽ làm rõ:

Kết luận: Mặt bích nhựa 200mm là sự lựa chọn tối ưu cho các hệ thống nước sạch, nước thải sinh hoạt và các đường ống dẫn hóa chất nồng độ thấp ở điều kiện nhiệt độ bình thường.

Tại Sao Nên Ưu Tiên Sử Dụng Mặt Bích Nhựa Phi 200?

Sở dĩ mặt bích nhựa 200mm trở thành tiêu chuẩn trong các công trình dân dụng và công nghiệp nhẹ là nhờ những lợi ích thực tế:

1. Độ bền hóa lý vượt trội: Khác với bích gang hay thép thường bị oxy hóa sau một thời gian tiếp xúc với nước ẩm, mặt bích nhựa trơ với hầu hết các phản ứng hóa học tự nhiên. Điều này đặc biệt quan trọng trong các nhà máy xử lý nước thải hoặc hệ thống tưới tiêu nông nghiệp.

2. Lắp đặt nhanh chóng: Trọng lượng nhẹ giúp giảm tải trọng cho hệ thống giá đỡ ống và giảm bớt khó khăn cho công nhân thi công trên cao hoặc trong hầm tối.

3. Tối ưu kinh tế: Với cùng một kích thước phi 200, chi phí đầu tư cho phụ kiện nhựa chỉ bằng một phần nhỏ so với inox hay thép mạ kẽm, giúp doanh nghiệp tối ưu hóa dòng vốn.

Cảnh báo: Tuy nhiên, bạn tuyệt đối không nên dùng bích nhựa cho các hệ thống dẫn hơi bão hòa hoặc đường ống chữa cháy áp suất cao vì nguy cơ biến dạng và cháy nổ nhựa.

D. ỨNG DỤNG THỰC TẾ

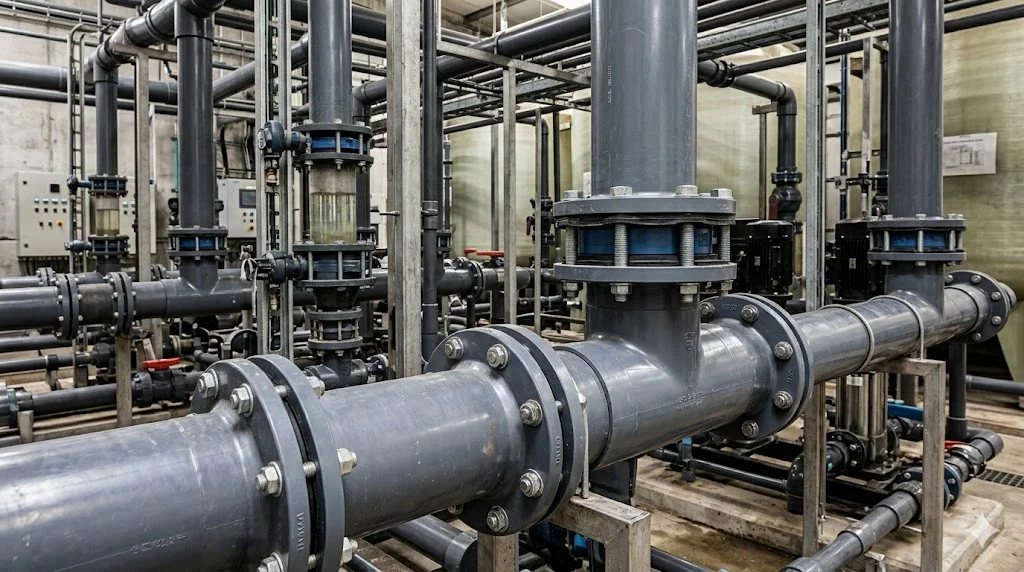

Khi Nào Bạn Thực Sự Cần Đến Mặt Bích Nhựa Phi 200?

Kích thước phi 200 là một kích thước tương đối lớn, thường xuất hiện trong các dự án hạ tầng. Bạn nên sử dụng mặt bích nhựa 200mm trong các trường hợp sau:

• Hệ thống cấp nước đô thị: Kết nối các trục ống chính nhựa uPVC vào các tủ van tổng.

• Trạm xử lý nước thải: Sử dụng trong các bể lọc, bể lắng nơi lưu chất có nồng độ axit hoặc kiềm nhẹ gây ăn mòn kim loại.

• Hệ thống lọc hồ bơi: Các đường ống tuần hoàn nước hồ bơi thường dùng phi 200 để đảm bảo lưu lượng, và mặt bích nhựa giúp tháo lắp máy lọc dễ dàng.

• Nuôi trồng thủy sản: Trong các trang trại nuôi tôm công nghệ cao, hệ thống ống HDPE phi 200 dùng mặt bích để kết nối các máy sục khí và hệ thống cấp thoát nước tuần hoàn.

Những Sai Lầm "Chết Người" Khi Lắp Đặt Mặt Bích Nhựa

Trong quá trình hỗ trợ kỹ thuật, chúng tôi đã ghi nhận những lỗi phổ biến khiến mặt bích bị hỏng ngay khi vừa nghiệm thu:

1. Nhầm lẫn tiêu chuẩn (DIN vs JIS): Đây là lỗi phổ biến nhất. Mặt bích nhựa 200mm chuẩn JIS (Nhật Bản) có PCD và số lỗ bu lông khác hoàn toàn chuẩn DIN (Đức). Cố tình lắp lẫn sẽ làm vênh bu lông và gây rò rỉ.

2. Siết quá lực (Over-tightening): Do thói quen siết thật chặt "như siết sắt", nhiều thợ thi công đã làm nứt vành bích nhựa ngay tại vị trí lỗ bu lông. Nhựa có giới hạn đàn hồi thấp, nên cần siết vừa đủ và đều tay.

3. Bỏ qua gioăng cao su: Một số người cho rằng dán keo mặt bích là đủ kín mà không cần gioăng. Đây là quan niệm sai lầm vì mặt bích nhựa được thiết kế để làm kín bằng gioăng cơ học.

4. Lắp lệch tâm: Hai mặt bích không song song nhưng vẫn cố siết bu lông sẽ tạo ra ứng suất cục bộ, sớm muộn gì vành bích cũng sẽ bị xé rách.

E. HƯỚNG DẪN / CHECKLIST KỸ THUẬT

Cách Chọn Mặt Bích Nhựa Phi 200 Chuẩn Xác

Để chọn được loại mặt bích nhựa 200mm phù hợp, hãy tuân thủ checklist sau:

• Xác định áp suất vận hành: Áp suất hệ thống là bao nhiêu bar? Chọn PN10 nếu áp dưới 10 bar và PN16 nếu áp từ 10-16 bar.

• Kiểm tra thiết bị kết nối: Van hay máy bơm bạn định lắp vào dùng tiêu chuẩn gì? (DIN, JIS, ANSI...). Mặt bích nhựa phải cùng tiêu chuẩn với thiết bị đó.

• Lựa chọn vật liệu theo môi trường: Nếu dùng cho nước sạch sinh hoạt, uPVC là đủ. Nếu dùng dẫn hóa chất hoặc thực phẩm, hãy chọn HDPE hoặc nhựa nguyên sinh cao cấp.

• Kiểm tra độ dày: Đảm bảo độ dày mặt bích đạt chuẩn để không bị biến dạng dưới áp suất làm việc.

Lưu Ý Vàng Khi Lắp Đặt Để Hệ Thống Kín Khít

Quy trình lắp đặt chuẩn sẽ giúp bạn tránh được các rủi ro bảo trì sau này:

1. Vệ sinh bề mặt: Lau sạch bụi bẩn và dầu mỡ trên hai mặt bích và gioăng cao su trước khi ốp vào nhau.

2. Siết bu lông đối xứng: Luôn siết theo sơ đồ hình sao (siết cặp đối diện). Điều này giúp mặt bích nhựa tiến vào nhau một cách song song nhất.

3. Sử dụng long đền (vòng đệm): Luôn dùng long đền phẳng cho cả đầu bu lông và đai ốc để phân bổ lực ép đều lên bề mặt nhựa, tránh làm lún lỗ bu lông.

4. Kiểm tra áp suất: Sau khi lắp xong, hãy thử áp (test áp) ở mức 1.5 lần áp suất vận hành trong ít nhất 30 phút để kiểm tra độ kín của các mối nối bích.

F. FAQ - CÁC CÂU HỎI THƯỜNG GẶP

1. Mặt bích nhựa phi 200 chịu được áp suất tối đa bao nhiêu?

Thông thường, các loại mặt bích nhựa uPVC hay HDPE phi 200 được thiết kế cho mức áp suất PN10 (10 bar) hoặc PN16 (16 bar). Tuy nhiên, khả năng chịu áp sẽ giảm khi nhiệt độ lưu chất tăng trên 40°C.

2. Có nên dùng mặt bích nhựa cho đường ống nước nóng không?

Không khuyến khích. Nhựa uPVC và HDPE thông thường sẽ bị mềm hóa và biến dạng ở nhiệt độ trên 60°C. Nếu bắt buộc dùng cho nước nóng, bạn nên chuyển sang mặt bích nhựa PPR hoặc sử dụng mặt bích thép bọc nhựa.

3. Mặt bích nhựa 200mm có bị vỡ khi siết bu lông không?

Có. Nếu bạn sử dụng cờ lê lực quá lớn hoặc siết không đều tay, áp lực cục bộ tại lỗ bu lông có thể làm nứt hoặc xé toạc vành bích nhựa do đặc tính giòn của nhựa PVC.

4. Tại sao lỗ bu lông mặt bích nhựa tôi mua không khớp với van thép?

Nguyên nhân thường do sai lệch tiêu chuẩn. Van thép thường dùng chuẩn JIS 10K hoặc DIN PN16. Bạn cần kiểm tra xem mặt bích nhựa của mình đang thuộc tiêu chuẩn nào để đổi lại loại tương ứng.

G. KẾT LUẬN

Mặt bích nhựa phi 200 là mảnh ghép không thể thiếu để tạo nên một hệ thống đường ống linh hoạt, bền bỉ và tiết kiệm chi phí. Dù bạn đang thi công hệ thống nước sạch dân dụng hay xử lý nước thải công nghiệp, việc hiểu rõ về vật liệu, thông số kỹ thuật và quy trình lắp đặt chuẩn sẽ giúp bạn tránh được những sự cố rò rỉ đáng tiếc.

Đừng để một sai sót nhỏ trong việc chọn tiêu chuẩn bích làm chậm tiến độ công trình của bạn. Sự đầu tư đúng đắn vào phụ kiện chất lượng ngay từ đầu luôn là bài toán kinh tế thông minh nhất.
