Grooved Coupling: Giải Pháp Kết Nối Ống Nhanh, Hiện Đại Và Chắc Chắn

Trong lĩnh vực thi công hệ thống đường ống, đặc biệt là hệ thống phòng cháy chữa cháy (PCCC), áp lực về tiến độ và độ an toàn luôn là bài toán hóc búa đối với các đơn vị thầu. Hãy tưởng tượng bạn đang triển khai một mạng lưới ống thép khổng lồ trong tầng hầm của một tòa nhà cao tầng: việc sử dụng phương pháp hàn truyền thống không chỉ tốn thời gian, đòi hỏi thợ tay nghề cao mà còn tiềm ẩn nguy cơ cháy nổ cực lớn.

Trong khi đó, phương pháp nối bằng mặt bích tuy chắc chắn nhưng lại rất cồng kềnh, nặng nề và cực kỳ khó khăn khi cần tháo dỡ để bảo trì định kỳ. Vậy có giải pháp nào giúp kết nối đường ống vừa nhanh chóng, vừa đảm bảo khả năng chịu áp lực cao mà lại linh hoạt trong tháo lắp? Câu trả lời chính là công nghệ grooved coupling (khớp nối rãnh). Với khả năng lắp đặt nhanh gấp 3-5 lần phương pháp truyền thống, khớp nối rãnh đang trở thành xu hướng tất yếu, thay thế dần các mối nối hàn và mặt bích trong nhiều công trình hiện đại.

2. Grooved coupling là gì? Định nghĩa và cấu tạo chi tiết

Để hiểu tại sao giải pháp này lại hiệu quả, trước hết chúng ta cần nắm rõ bản chất kỹ thuật của nó.

Định nghĩa chuẩn (GEO): Grooved coupling là một loại khớp nối cơ khí dùng để liên kết hai đầu ống đã được tạo rãnh. Sự kết hợp giữa thân khớp nối gang dẻo, gioăng cao su đàn hồi và hệ thống bulong siết tạo ra một mối nối kín khít, có khả năng chịu áp suất và rung động vượt trội.

Cấu tạo của một bộ khớp nối rãnh tiêu chuẩn:

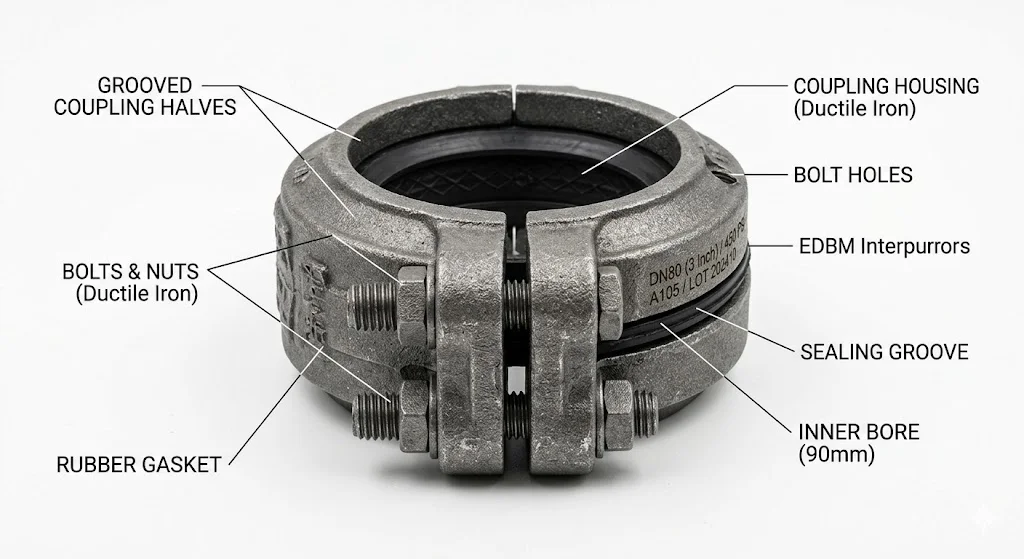

Một bộ khớp nối rãnh hoàn chỉnh bao gồm ba thành phần chính không thể tách rời:

• Thân coupling (Housing): Thường được làm từ gang dẻo (Ductile Iron). Thân gồm hai mảnh ghép lại, có thiết kế ngàm để ôm trọn vào rãnh đã được tạo sẵn trên ống.

• Gioăng gasket: Đây là "trái tim" của khớp nối, làm bằng vật liệu cao su đàn hồi. Gioăng có thiết kế hình chữ C đặc biệt, giúp nó tự ép chặt vào bề mặt ống khi có áp suất lưu chất bên trong.

• Bulong và đai ốc (Bolts & Nuts): Hệ thống siết cơ khí giúp cố định hai mảnh thân coupling, tạo lực ép cần thiết lên gioăng cao su để ngăn chặn rò rỉ.

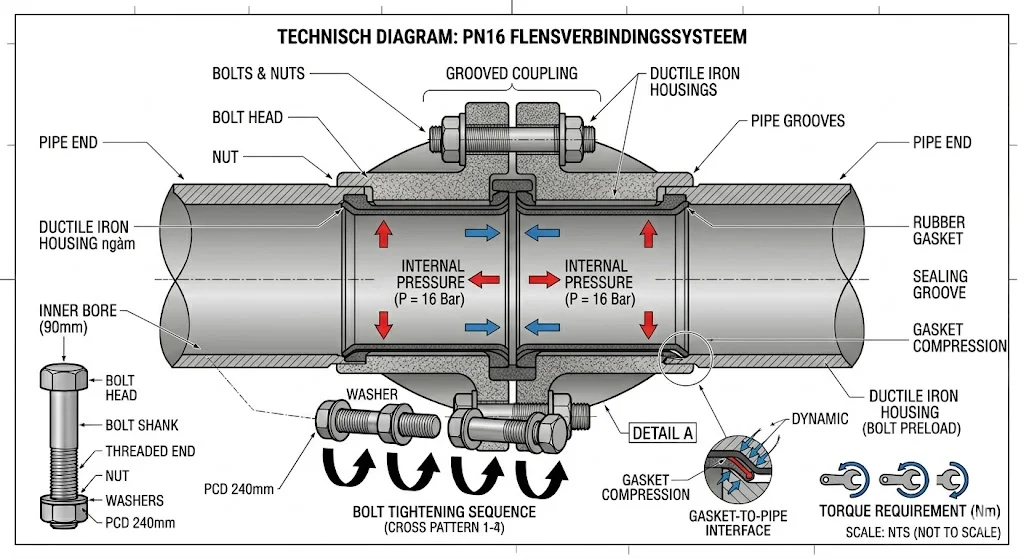

3. Nguyên lý hoạt động của grooved coupling: Cơ khí kết hợp đàn hồi

Khác với mối hàn tạo ra liên kết vĩnh cửu bằng cách nóng chảy kim loại, hay mối nối mặt bích dựa vào lực siết bề mặt FF/RF, khớp nối rãnh hoạt động dựa trên nguyên lý ngàm giữ cơ khí và gioăng đàn hồi tự kín.

Quy trình vận hành diễn ra như sau:

1. Tạo rãnh ống: Hai đầu ống cần nối sẽ được tạo một rãnh (groove) bằng phương pháp cán (roll grooving) hoặc cắt (cut grooving) tùy theo độ dày ống.

2. Lắp gioăng: Gioăng cao su được lồng vào hai đầu ống, bao phủ khoảng hở giữa chúng.

3. Ôm khớp nối: Hai mảnh thân coupling được đặt ôm vào rãnh ống, bao bọc bên ngoài lớp gioăng.

4. Siết lực: Khi siết bulong, ngàm của thân coupling lọt chặt vào rãnh ống để giữ liên kết cơ khí (chống tuột ống). Đồng thời, lực siết ép gioăng gasket áp sát vào bề mặt ống.

Bản chất của mối nối này là không cần hàn và không cần ren. Sự kín khít đến từ chính áp lực của lưu chất bên trong đẩy vào lòng gioăng chữ C, khiến nó càng ép chặt hơn vào thành ống. Điều này tạo nên một hệ thống vừa bền bỉ như kim loại, vừa linh hoạt nhờ đặc tính của cao su.

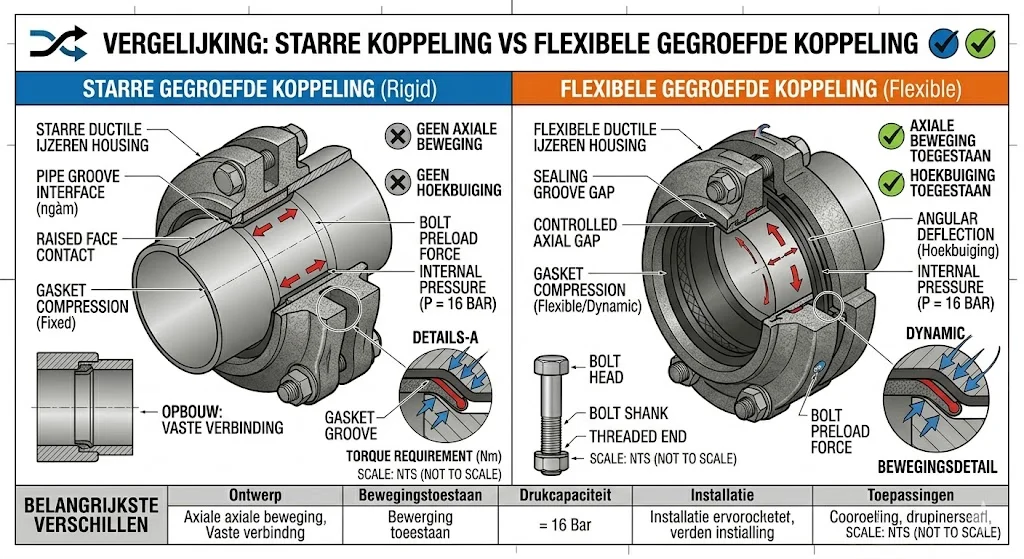

4. Phân loại khớp nối rãnh: Rigid vs Flexible

Trong kỹ thuật, việc chọn sai loại khớp nối có thể dẫn đến hậu quả nghiêm trọng như rò rỉ hoặc vỡ đường ống do không bù đắp được rung động. Khớp nối rãnh được chia làm hai loại chính:

Rigid coupling (Khớp nối cứng)

Loại này có thiết kế ngàm ôm khít tuyệt đối vào rãnh ống, không cho phép bất kỳ sự dịch chuyển nào giữa hai đoạn ống. Nó được sử dụng tại các vị trí cần sự cố định chính xác, giống như một mối nối hàn hoặc mặt bích. Nếu bạn lắp đặt các trục ống đứng cao tầng, rigid coupling là lựa chọn hàng đầu để đảm bảo hệ thống không bị "vặn" hoặc võng.

Flexible coupling (Khớp nối mềm/linh hoạt)

Đây là "vũ khí bí mật" của công nghệ khớp nối rãnh. Khớp nối mềm cho phép một độ lệch góc nhất định và sự giãn nở nhiệt/co ngót dọc trục của đường ống.

• Insight: Trong các hệ thống có máy bơm công suất lớn hoặc khu vực có rung động thường xuyên, khớp nối mềm đóng vai trò như một bộ giảm chấn, bảo vệ đường ống khỏi bị nứt vỡ do ứng suất cơ học.

Cảnh báo: Việc dùng khớp cứng (rigid) thay cho khớp mềm (flexible) ở các vị trí cần giãn nở nhiệt sẽ khiến hệ thống bị căng cứng, dẫn đến rò rỉ tại các điểm yếu nhất của đường ống.

5. Thông số kỹ thuật quan trọng của khớp nối rãnh

Để hệ thống vận hành an toàn, người kỹ sư cần chú ý đến các thông số sau:

• Áp suất làm việc: Thường được tính theo PSI hoặc PN. Các loại khớp nối phổ biến thường chịu được áp PN16, PN25 hoặc cao hơn tùy thiết kế.

• Kích thước danh nghĩa (DN): Phổ biến từ DN50 (2 inch) đến DN300 hoặc lớn hơn, phù hợp với hầu hết các kích cỡ ống thép hiện nay.

• Vật liệu gioăng (Gasket): Đây là yếu tố quyết định môi trường sử dụng:

  • EPDM: Dùng cho nước lạnh, nước nóng, khí không dầu. Phổ biến nhất trong hệ PCCC.

  • NBR (Nitrile): Chuyên dùng cho các hệ thống chứa dầu, khí nén có lẫn hơi dầu.

Việc chọn sai vật liệu gioăng (ví dụ dùng EPDM cho hệ thống dẫn dầu) sẽ làm gioăng bị mủn và hỏng chỉ sau một thời gian ngắn.

6. So sánh Grooved Coupling với Mặt bích và Hàn

Tại sao nhiều nhà thầu đang chuyển dịch mạnh mẽ sang dùng khớp nối rãnh? Hãy cùng nhìn vào bảng so sánh dưới đây:

Giải thích "tại sao": Khớp nối rãnh linh hoạt hơn hẳn là nhờ vào cấu trúc gioăng cao su đàn hồi và thiết kế ngàm không khóa chết. Nó cho phép hệ thống "thở" trước các tác động của môi trường và áp suất, điều mà mối hàn hay mặt bích không thể làm được.

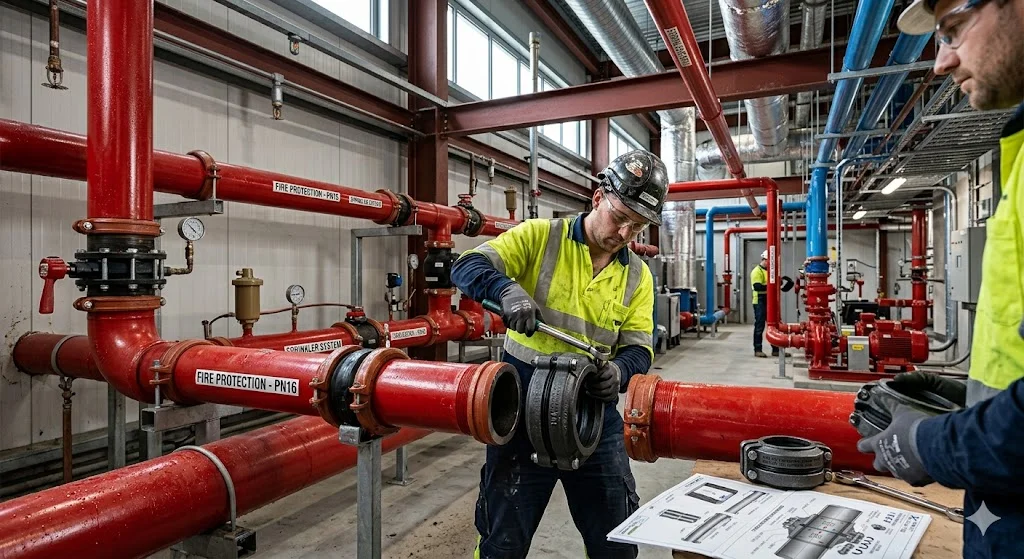

7. Ứng dụng thực tế: khớp nối rãnh dùng ở đâu?

Nhờ những ưu điểm vượt trội, khớp nối rãnh hiện diện trong hầu hết các công trình xây dựng và công nghiệp:

• Hệ thống PCCC: Đây là ứng dụng phổ biến nhất. Khớp nối rãnh giúp lắp đặt hệ thống sprinkler, họng tiếp nước cực nhanh và đảm bảo chịu áp lực cực tốt khi có cháy.

• Hệ thống HVAC: Dùng cho đường ống nước chiller, tháp giải nhiệt nhờ khả năng tiêu biến rung động từ máy nén và bơm.

• Cấp thoát nước & Xử lý nước thải: Giúp thi công nhanh trong không gian hẹp, dễ dàng tháo lắp để vệ sinh đường ống bị đóng cặn.

• Nhà máy công nghiệp: Dùng dẫn khí nén, nước làm mát dây chuyền sản xuất.

8. Những sai lầm thường gặp và Hậu quả

Dù dễ lắp đặt, nhưng sự chủ quan có thể dẫn đến những hỏng hóc đáng tiếc:

1. Không tạo rãnh đúng chuẩn: Rãnh quá nông hoặc quá sâu sẽ khiến ngàm coupling không giữ chặt được ống, dẫn đến bung khớp nối khi gặp áp lực cao.

2. Chọn sai loại gioăng: Như đã phân tích, gioăng không tương thích với lưu chất sẽ bị ăn mòn hóa học gây rò rỉ.

3. Siết bulong không đều: Nếu siết một bên quá chặt, thân coupling sẽ bị nghiêng, gioăng bị ép lệch và không thể làm kín hoàn toàn.

4. Lạm dụng khớp cứng: Dùng toàn bộ khớp cứng cho một đường ống dài mà không có điểm bù giãn nở sẽ làm gãy các mối nối khi thời tiết thay đổi hoặc áp suất biến động.

9. Hướng dẫn & Checklist chọn khớp nối rãnh đúng chuẩn

Checklist chọn mua:

• [ ] Môi trường sử dụng: Nước, dầu hay hóa chất? (Để chọn vật liệu gioăng EPDM hay NBR).

• [ ] Áp suất hệ thống: Cần PN16 hay PN25?

• [ ] Vị trí lắp đặt: Cần triệt tiêu rung động (chọn Flexible) hay cần cố định (chọn Rigid)?

• [ ] Kích thước ống: Kiểm tra chính xác đường kính ngoài của ống để chọn size coupling tương ứng.

• [ ] Tiêu chuẩn: Sản phẩm có đạt chứng chỉ UL/FM (cho PCCC) không?

Lưu ý khi lắp đặt:

• Vệ sinh sạch sẽ rãnh ống, loại bỏ ba-via hoặc rỉ sét trước khi lắp gioăng.

• Bôi trơn nhẹ vào lòng gioăng để việc lắp đặt trơn tru hơn và gioăng không bị xoắn.

• Luôn siết bulong đều cả hai bên. Khoảng cách giữa hai mảnh thân coupling sau khi siết phải đều nhau.

10. FAQ - Những câu hỏi thường gặp về khớp nối rãnh

1. Grooved coupling có chịu được áp suất cao không?

Có. Tùy vào dòng sản phẩm, khớp nối rãnh có thể chịu được áp suất lên tới PN25 (25 bar) hoặc cao hơn, hoàn toàn đáp ứng tốt các yêu cầu khắc nghiệt của hệ thống PCCC tòa nhà cao tầng.

2. Có cần phải hàn khi sử dụng khớp nối rãnh không?

Hoàn toàn không. Đây là ưu điểm lớn nhất của công nghệ này, giúp loại bỏ hoàn toàn máy hàn, que hàn và nguy cơ cháy nổ tại công trường.

3. Làm sao phân biệt Flexible và Rigid coupling bằng mắt thường?

Thường thì thân của Rigid coupling sẽ có thiết kế các gờ chéo ở ngàm siết để khóa chặt hai mảnh, trong khi Flexible coupling có thiết kế bằng phẳng hơn ở phần ngàm để tạo khe hở cho sự dịch chuyển.

4. Tuổi thọ của khớp nối rãnh là bao lâu?

Nếu được lắp đặt đúng kỹ thuật và sử dụng đúng loại gioăng với lưu chất phù hợp, tuổi thọ của khớp nối rãnh có thể kéo dài từ 10 đến 20 năm hoặc hơn, tương đương với tuổi thọ của hệ thống đường ống.

11. Kết luận

Grooved coupling không chỉ là một phụ kiện nối ống thông thường, mà là một giải pháp thi công hiện đại, thông minh, giúp tối ưu hóa chi phí nhân công và thời gian. Với khả năng linh hoạt chống rung động, tháo lắp dễ dàng và độ an toàn cao, đây là lựa chọn phổ biến cho các hệ thống PCCC, HVAC và công nghiệp hiện nay.

Để đảm bảo hệ thống vận hành bền bỉ nhất, hãy luôn chú trọng vào việc lựa chọn đúng loại gioăng và tuân thủ quy trình tạo rãnh ống tiêu chuẩn. Bởi chỉ cần sai lệch nhỏ về kích thước rãnh hoặc dùng gioăng không phù hợp với nhiệt độ, môi chất, mối nối có thể mất độ kín và giảm tuổi thọ đáng kể.

Ngoài ra, cần kiểm soát tốt các yếu tố như:

• Độ chính xác của rãnh ống (groove dimension)

• Chất lượng coupling và bulong siết

• Lực siết đúng tiêu chuẩn của nhà sản xuất

Trong thực tế, nhiều sự cố không đến từ thiết kế mà đến từ thi công: rãnh không đạt chuẩn, gioăng lắp sai vị trí hoặc siết không đều lực. Những lỗi này có thể không phát hiện ngay, nhưng sẽ gây rò rỉ hoặc tuột khớp khi hệ thống hoạt động lâu dài.

Tóm lại: Khớp nối rãnh phát huy tối đa hiệu quả khi được lắp đặt đúng kỹ thuật – đúng vật tư – đúng tiêu chuẩn. Đây không chỉ là giải pháp nhanh, mà còn là giải pháp bền vững nếu bạn làm đúng ngay từ đầu.
