Giải Mã Flange 1 150: Thông Số Kỹ Thuật Và Hướng Dẫn Lựa Chọn Chuẩn Chuyên Gia

A. MỞ BÀI

Trong quá trình thu mua vật tư cho các hệ thống đường ống công nghiệp, một tình huống thực tế rất thường gặp là khi bạn yêu cầu báo giá cho một mặt bích nhỏ, nhà cung cấp phản hồi ngắn gọn: “Flange 1 150”. Đối với những người mới tiếp cận hoặc không chuyên về kỹ thuật, cụm từ này có thể gây ra sự bối rối lớn. "1" là gì? "150" đại diện cho kích thước hay trọng lượng?

Sự nhầm lẫn giữa đơn vị định danh (DN) và Inch, hay giữa các cấp áp lực như Class và PN là nguyên nhân hàng đầu dẫn đến việc mua sai vật tư. Hệ quả không chỉ dừng lại ở việc lãng phí ngân sách mà còn khiến tiến độ thi công bị đình trệ vì mặt bích không thể lắp vừa vào hệ thống hiện hữu.

Hiểu rõ bản chất của mặt bích 1 150 là bước then chốt để đảm bảo tính đồng bộ và an toàn cho công trình. Bài viết dưới đây sẽ phân tích chuyên sâu về thông số kỹ thuật, cách phân loại và những lưu ý "xương máu" để bạn không bao giờ chọn nhầm mặt bích cho hệ thống của mình.

B. KIẾN THỨC NỀN

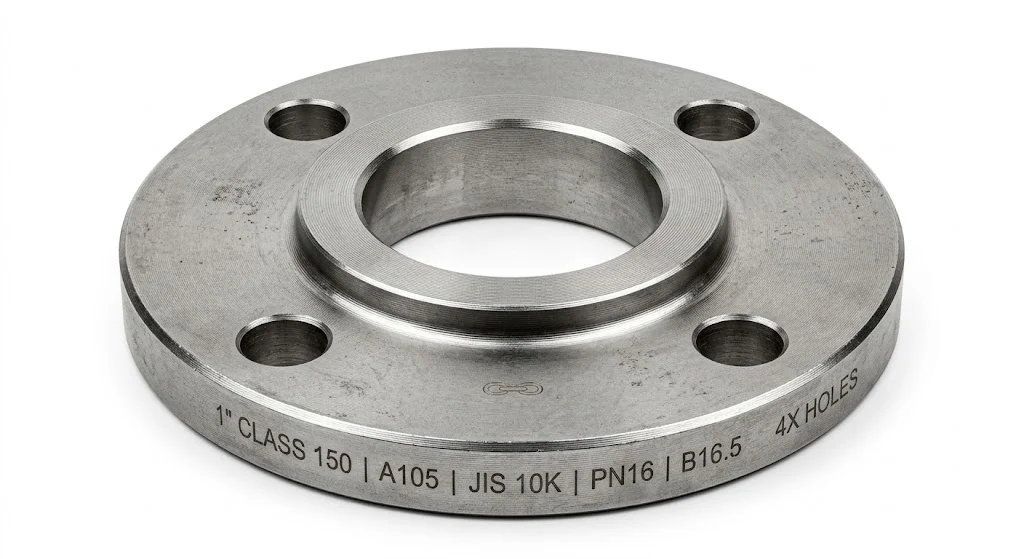

Flange 1 150 Là Gì?

Để hiểu một cách đơn giản nhưng chính xác, chúng ta cần bóc tách hai con số định danh này. Trong thuật ngữ ngành nước và cơ khí, "1" đại diện cho kích thước danh nghĩa là 1 inch, tương đương với tiêu chuẩn DN25 (đường kính ngoài ống xấp xỉ 33.4mm - 34mm). Trong khi đó, con số "150" không phải là kích thước, mà là ký hiệu của Class 150 – một cấp độ chịu áp suất theo tiêu chuẩn Hoa Kỳ.

Dưới góc độ chuyên môn: Flange 1 150 là mặt bích có kích thước danh nghĩa 1 inch (DN25) và cấp áp lực Class 150 theo tiêu chuẩn ANSI/ASME B16.5. Đây là loại mặt bích cực kỳ phổ biến trong các hệ thống đường ống vừa và nhỏ, đóng vai trò là cầu nối liên kết các đoạn ống, van hoặc thiết bị lại với nhau thông qua hệ thống bu lông. Việc sử dụng ký hiệu "1 150" giúp các kỹ sư và đơn vị cung ứng nhanh chóng xác định được cả không gian lắp đặt lẫn khả năng chịu tải của phụ kiện.

Nguyên Lý Hoạt Động Của Mối Nối Bích

Nguyên lý hoạt động của flange 1 150 dựa trên sự kết hợp của ba thành phần: mặt bích, bu lông và gioăng (gasket). Khi hai mặt bích được áp vào nhau, một tấm gioăng đệm sẽ được đặt ở giữa. Khi chúng ta tiến hành siết lực vào hệ thống bu lông, lực nén này sẽ ép chặt gioăng đệm vào các rãnh hoặc bề mặt của mặt bích, từ đó tạo ra một mối nối kín khít hoàn toàn, ngăn chặn chất lỏng hoặc khí rò rỉ ra ngoài.

Điểm quan trọng cần lưu ý là Class 150 được thiết kế tối ưu cho các hệ thống có áp suất thấp đến trung bình. Khả năng làm kín của nó phụ thuộc rất nhiều vào kỹ thuật siết bu lông và việc chọn lựa vật liệu gioăng phù hợp với tính chất của môi chất bên trong ống.

C. PHÂN TÍCH CHUYÊN SÂU

Phân Loại Flange 1 Inch Class 150 Theo Hình Dạng

Tùy vào phương thức kết nối với ống và yêu cầu vận hành, mặt bích 1 150 được chia thành nhiều loại hình dáng khác nhau. Mỗi loại lại giải quyết một bài toán kỹ thuật riêng biệt:

• Slip-on Flange (Mặt bích rỗng): Đây là loại phổ biến nhất. Ống được xỏ xuyên qua lỗ bích và hàn ở cả mặt trong lẫn mặt ngoài. Ưu điểm là dễ lắp đặt và giá thành rẻ.

• Welding Neck Flange (Mặt bích cổ cao): Có phần cổ dài để hàn trực tiếp vào đầu ống bằng phương pháp hàn đối đầu. Loại này chịu áp suất và rung động cực tốt, thường dùng trong các hệ thống quan trọng.

• Threaded Flange (Mặt bích ren): Kết nối với ống bằng ren thay vì hàn. Rất hữu ích cho các khu vực dễ cháy nổ, nơi mà việc sử dụng nhiệt độ cao để hàn bị cấm.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để b bịt kín đầu đường ống hoặc các đầu chờ để mở rộng hệ thống sau này.

Việc hiểu đúng từng loại giúp bạn tối ưu hóa chi phí và đảm bảo độ bền cho các mối nối cơ khí.

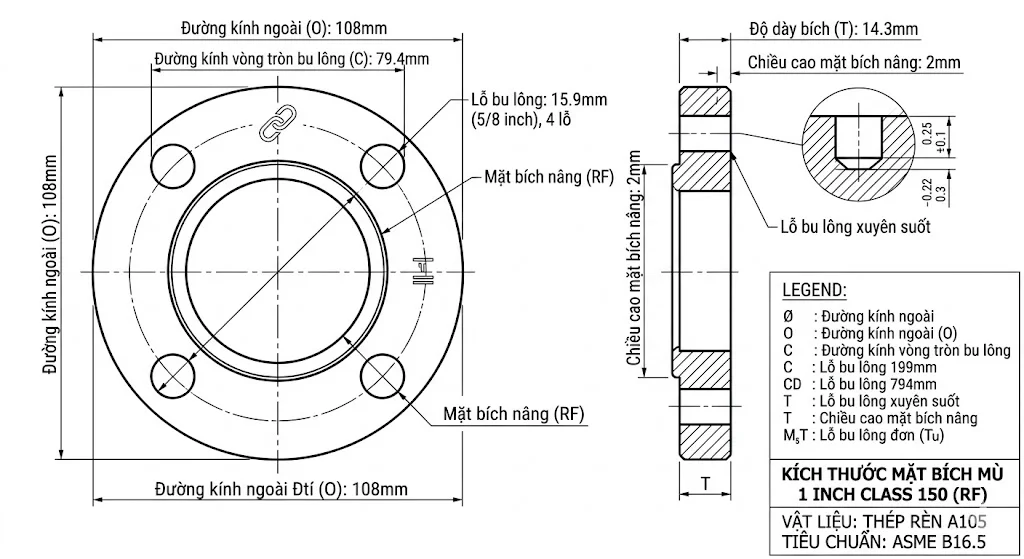

Thông Số Kỹ Thuật Chi Tiết Của Flange 1 150

Để tránh mua sai hàng, bạn cần đối chiếu các thông số dưới đây với Catalog của nhà sản xuất theo tiêu chuẩn ASME B16.5:

1. Kích thước danh nghĩa: 1 inch (~DN25).

2. Áp suất làm việc tối đa: Khoảng 150 PSI ở nhiệt độ thường (tương đương ~10 bar).

3. Số lỗ bu lông: Đối với kích thước 1 inch Class 150, số lỗ luôn là 4 lỗ.

4. Đường kính vòng tròn lỗ bu lông (PCD): 79.4 mm.

5. Đường kính bu lông: Thường sử dụng bu lông 1/2 inch.

6. Độ dày mặt bích: 14.3 mm (đối với mặt bích phẳng).

Lưu ý cực kỳ quan trọng: Mọi thông số trên phải tuân thủ nghiêm ngặt tiêu chuẩn ANSI/ASME B16.5. Nếu mặt bích được sản xuất theo các tiêu chuẩn khác như JIS (Nhật) hay DIN (Đức), các khoảng cách lỗ bu lông sẽ không khớp nhau, dẫn đến việc không thể lắp đặt.

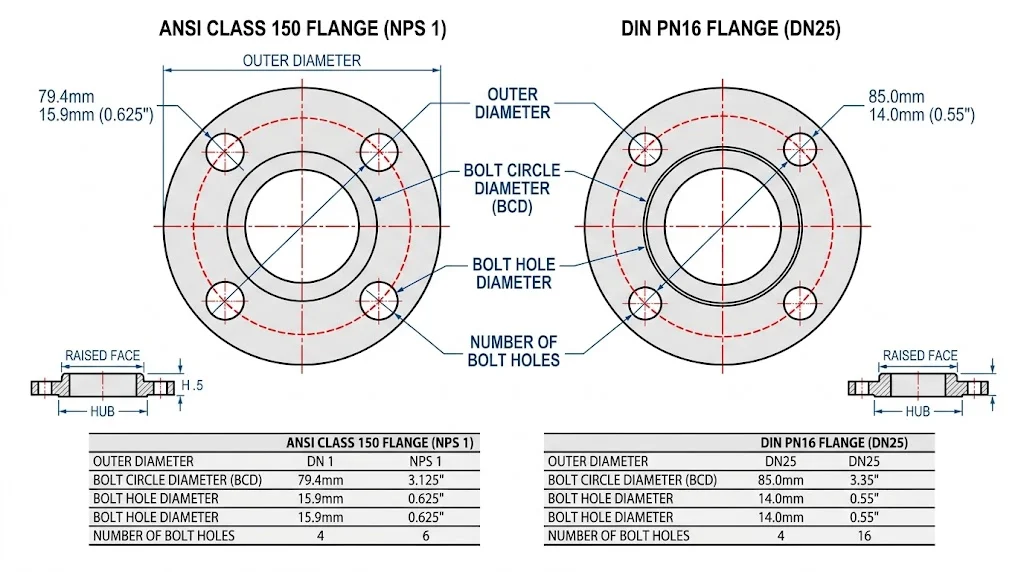

So Sánh Class 150 Với PN16: Sự Khác Biệt Cần Biết

Một lỗi sai kinh điển là coi Class 150 tương đương với PN16 (tiêu chuẩn châu Âu). Mặc dù cả hai đều dùng cho hệ áp trung bình, nhưng chúng là hai "ngôn ngữ" kỹ thuật khác nhau hoàn toàn:

• Class 150: Thuộc hệ tiêu chuẩn ANSI/ASME (Mỹ), kích thước đo bằng Inch.

• PN16: Thuộc hệ tiêu chuẩn DIN/EN/BS (Châu Âu), áp suất đo bằng Bar (16 Bar).

Thực tế, Class 150 có khả năng chịu áp thấp hơn một chút so với PN16 (150 PSI ~ 10.3 Bar so với 16 Bar). Do đó, chúng không hoàn toàn tương đương và không thể lắp chung bu lông với nhau vì tâm lỗ khác nhau. Nếu hệ thống của bạn đang dùng van đạt chuẩn PN16, bạn không thể sử dụng mặt bích Class 150 để kết nối trực tiếp.

Tại Sao Flange 1 150 Lại Cực Kỳ Phổ Biến?

Không khó để bắt gặp loại mặt bích này trong bất kỳ nhà máy hay tòa nhà nào. Lý do nằm ở sự cân bằng hoàn hảo giữa hiệu năng và chi phí. Với kích thước 1 inch, đây là kích cỡ "vàng" cho các đường ống nhánh. Cấp áp lực Class 150 đủ để đáp ứng 80% nhu cầu của các hệ thống dân dụng và công nghiệp nhẹ, trong khi giá thành lại rẻ hơn nhiều so với các loại Class 300 hay 600. Bên cạnh đó, việc lắp đặt 4 lỗ bu lông giúp thao tác bảo trì, thay thế trở nên nhanh chóng và dễ dàng.

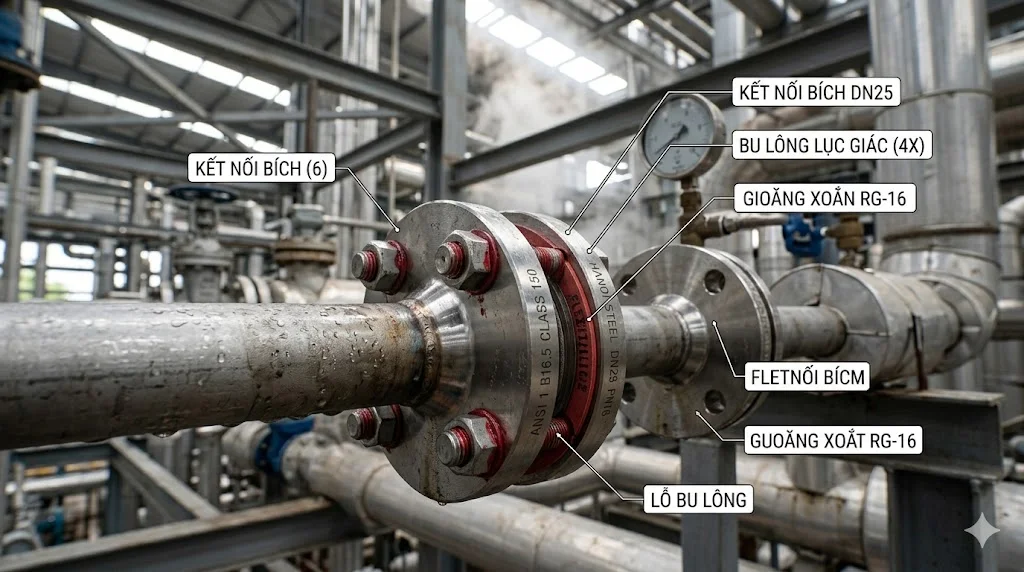

D. ỨNG DỤNG THỰC TẾ

Khi Nào Nên Sử Dụng Flange 1 150?

Dòng mặt bích này là sự lựa chọn ưu tiên trong các kịch bản sau:

• Hệ thống cấp thoát nước: Các đường ống dẫn nước sinh hoạt, nước thải trong tòa nhà.

• Hệ thống HVAC: Đường ống dẫn nước nóng, nước lạnh cho hệ thống điều hòa trung tâm Chiller.

• Khí nén và PCCC: Các đường ống nhánh dẫn khí nén áp thấp hoặc hệ thống phun nước chữa cháy tự động.

• Công nghiệp thực phẩm: Dùng phiên bản inox cho các đường ống dẫn nguyên liệu lỏng không yêu cầu áp lực quá cao.

Điều kiện tiên quyết: Chỉ nên dùng khi áp suất vận hành liên tục dưới 150 PSI và môi trường không có sự thay đổi nhiệt độ đột ngột quá lớn.

Những Sai Lầm Thường Gặp Khi Mua Và Lắp Đặt

Đừng để mất tiền oan vì những sai sót dưới đây:

• ❌ Nhầm DN25 với phi 34: DN25 là định danh, thực tế ống thép đi kèm thường có đường kính ngoài là 33.4mm. Nếu bạn nhầm với phi 25, bạn sẽ mua phải loại bích quá nhỏ.

• ❌ Nhầm Class 150 với PN16: Như đã phân tích, hai loại này không lắp chung được với nhau do khác biệt về PCD (vòng tròn lỗ bu lông).

• ❌ Lắp sai tiêu chuẩn: Dùng mặt bích Class 150 của Mỹ lắp cho van JIS 10K của Nhật.

• ❌ Dùng sai loại mặt bích: Sử dụng mặt bích Slip-on cho các đường ống hóa chất nồng độ cao vốn yêu cầu độ kín tuyệt đối của mặt bích Welding Neck.

E. HƯỚNG DẪN / CHECKLIST LỰA CHỌN

Cách Chọn Mặt bích 1 150 Chuẩn Xác Nhất

Trước khi ký đơn đặt hàng, hãy kiểm tra danh mục sau:

• ✔ Xác định áp suất: Hệ thống chạy bao nhiêu Bar? (Dưới 10 Bar thì chọn Class 150).

• ✔ Xác định kích thước ống: Ống thực tế là bao nhiêu mm? (1 inch tương đương ống phi 34).

• ✔ Chọn tiêu chuẩn đồng bộ: Toàn bộ van và thiết bị đang theo ANSI hay DIN/JIS?

• ✔ Chọn vật liệu: Thép carbon (A105) cho nước/dầu; Inox (304/316) cho hóa chất; Nhựa cho axit.

Lưu Ý Kỹ Thuật Khi Lắp Đặt

Việc lắp đặt đúng quyết định 90% độ bền của mối nối:

1. Siết bu lông đối xứng: Không siết vòng tròn mà hãy siết theo hình sao (đối diện nhau) để mặt bích ép đều vào gioăng.

2. Dùng gioăng phù hợp: Gioăng cao su cho nước, gioăng chì (graphite) cho hơi nóng hoặc gioăng PTFE cho hóa chất.

3. Kiểm tra bề mặt: Đảm bảo bề mặt bích không bị trầy xước sâu, vì đây là nơi gioăng tiếp xúc để làm kín.

F. FAQ (CÂU HỎI THƯỜNG GẶP)

1. Flange 1 150 là gì?

→ Đó là mặt bích kích thước 1 inch (DN25), chịu áp lực Class 150 theo tiêu chuẩn ANSI/ASME của Mỹ.

2. Mặt bích Class 150 có dùng cho áp suất cao được không?

→ Không. Nó chỉ phù hợp cho áp suất thấp và trung bình (dưới 10-15 Bar tùy nhiệt độ). Với áp cao, bạn cần Class 300, 600 hoặc cao hơn.

3. Kích thước 1 inch có phải là DN25 không?

→ Đúng, trong hầu hết các tiêu chuẩn, 1 inch được định danh tương đương với DN25.

4. Có thể thay thế mặt bích Class 150 bằng PN16 không?

→ Không thể thay thế trực tiếp vì kích thước tâm lỗ bu lông khác nhau, trừ khi bạn sử dụng các loại mặt bích gia công đặc biệt.

G. KẾT LUẬN

Mặt bích flange 1 150 là một trong những phụ kiện quan trọng và phổ biến bậc nhất trong ngành công nghiệp đường ống. Tuy nhiên, đằng sau con số "1 150" đơn giản là cả một hệ thống tiêu chuẩn kỹ thuật khắt khe về kích thước và áp suất. Hiểu đúng về nó không chỉ giúp bạn tự tin hơn trong việc thu mua vật tư mà còn đảm bảo hệ thống vận hành an toàn, tránh những rò rỉ đáng tiếc.

Nếu bạn còn băn khoăn về thông số kỹ thuật hoặc cần lựa chọn loại mặt bích phù hợp nhất cho dự án của mình, đừng ngần ngại tìm kiếm sự hỗ trợ từ các chuyên gia.
