B16 5 Flange Là Gì? Hướng Dẫn Chi Tiết Về Tiêu Chuẩn Mặt Bích Phổ Biến Nhất

A. MỞ BÀI

Trong quy trình thu mua vật tư cho các dự án đường ống công nghiệp, một tình huống thực tế mà các kỹ sư và nhân viên mua hàng thường xuyên bắt gặp là yêu cầu: “Cung cấp mặt bích chuẩn ANSI B16.5”. Tuy nhiên, câu hỏi đặt ra là: Liệu bạn đã thực sự hiểu rõ tiêu chuẩn này quy định những thông số kỹ thuật cốt lõi nào, hay chỉ đơn thuần chọn theo thói quen?

Vấn đề nảy sinh khi có sự nhầm lẫn tai hại giữa các bộ tiêu chuẩn có tên gọi gần giống nhau như ASME B16.1 (dành cho gang), B16.5 (thép dưới 24 inch) và B16.47 (thép kích thước lớn). Việc không phân biệt rõ ràng các hệ tiêu chuẩn này dẫn đến những hệ quả nghiêm trọng: nhẹ thì đặt hàng sai kích thước không thể lắp đặt, gây lãng phí ngân sách; nặng thì sai lệch thông số chịu áp, dẫn đến rò rỉ hệ thống, gây cháy nổ hoặc đình trệ toàn bộ dây chuyền sản xuất.

Bài viết này sẽ phân tích chuyên sâu về B16.5 flange, giúp bạn nắm vững kiến thức từ định nghĩa đến ứng dụng thực tế để đưa ra quyết định chính xác nhất cho hệ thống của mình.

B. KIẾN THỨC NỀN

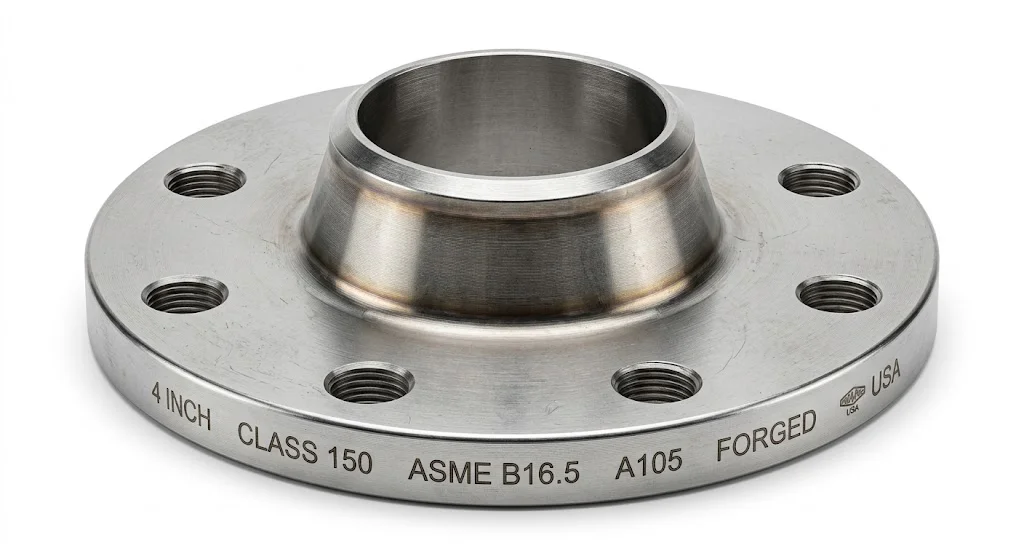

B16 5 Flange Là Gì?

Để hiểu một cách chuyên sâu, ANSI/ASME B16.5 là bộ tiêu chuẩn quốc tế được thiết lập bởi Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME). Đây là tiêu chuẩn "vàng" quy định về mặt bích thép và các phụ kiện mặt bích.

Theo định nghĩa kỹ thuật, b16 5 flange là loại mặt bích được sản xuất và kiểm định nghiêm ngặt theo các thông số về kích thước, dung sai, vật liệu và phương pháp thử nghiệm áp suất được nêu trong tài liệu ASME B16.5. Tiêu chuẩn này áp dụng cụ thể cho các mặt bích có kích thước danh định từ 1/2 inch đến 24 inch (tương đương DN15 đến DN600).

Điểm khác biệt lớn nhất của B16.5 so với các tiêu chuẩn khác chính là tính bao quát. Nó không chỉ quy định về hình dáng bên ngoài mà còn chi tiết hóa các cấp áp suất (Class) và cách thức mà nhiệt độ ảnh hưởng đến khả năng chịu tải của thép. Nếu hệ thống của bạn nằm trong dải kích thước dưới 24 inch và sử dụng vật liệu thép đúc hoặc thép rèn, B16.5 chính là "ngôn ngữ chung" duy nhất mà bạn cần tuân thủ để đảm bảo an toàn kỹ thuật.

Nguyên Lý Hoạt Động Của Hệ Thống Mặt Bích

Về cơ bản, một mối nối mặt bích chuẩn B16.5 hoạt động dựa trên sự kết hợp của ba thành phần tách biệt nhưng thống nhất: Mặt bích (Flange) - Gioăng làm kín (Gasket) - Bu lông (Bolting).

Nguyên lý cốt lõi là tạo ra một điểm kết nối kín khít tuyệt đối nhờ lực siết của bu lông. Khi ta siết chặt các bu lông, lực ép sẽ truyền qua mặt bích và nén chặt lớp gioăng nằm giữa hai bề mặt. Sự biến dạng có kiểm soát của gioăng sẽ lấp đầy các rãnh siêu nhỏ trên bề mặt mặt bích, ngăn chặn lưu chất rò rỉ ra ngoài.

Điểm quan trọng của tiêu chuẩn b16 5 flange là nó đảm bảo tính đồng bộ lắp ghép. Điều này có nghĩa là dù bạn mua mặt bích từ nhà sản xuất tại Mỹ, Nhật Bản hay Việt Nam, miễn là chúng cùng tuân thủ B16.5, các lỗ bu lông sẽ luôn khớp nhau hoàn hảo về vị trí (PCD) và đường kính, đảm bảo hệ thống vận hành trơn tru mà không cần chỉnh sửa thủ công.

C. PHÂN TÍCH CHUYÊN SÂU

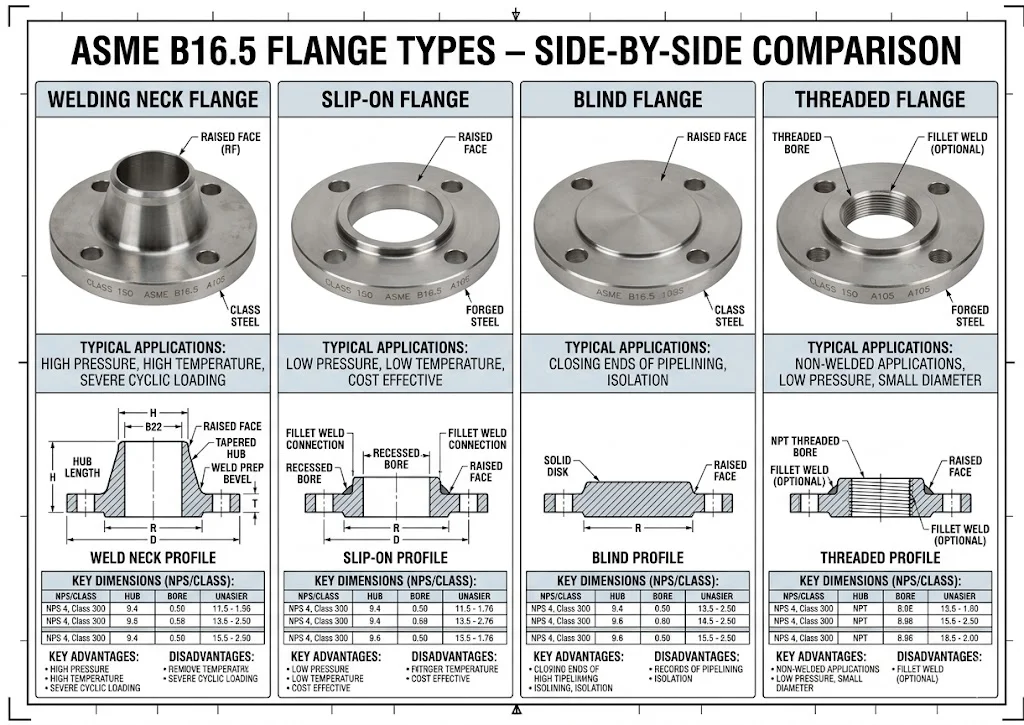

Phân Loại B16 5 Flange Theo Cấu Tạo

Tiêu chuẩn B16.5 không chỉ có một hình dạng duy nhất mà bao gồm nhiều loại cấu tạo khác nhau để phù hợp với từng điều kiện dòng chảy và áp suất:

• Welding Neck Flange (WN): Có cổ dài, được hàn đối đầu với ống. Loại này chịu áp suất và nhiệt độ cực cao, giảm thiểu sự tập trung ứng suất tại chân mặt bích.

• Slip-on Flange (SO): Mặt bích rỗng, trượt trên ống và hàn cả bên trong lẫn bên ngoài. Dễ lắp đặt nhưng khả năng chịu áp thấp hơn WN.

• Blind Flange (BL): Mặt bích mù, dùng để bịt kín đầu ống hoặc các lỗ chờ, cho phép kiểm tra hoặc mở rộng hệ thống sau này.

• Threaded Flange (TH): Mặt bích ren, kết nối với ống bằng ren mà không cần hàn, thường dùng cho hệ thống áp suất thấp hoặc nơi dễ cháy nổ.

• Socket Weld Flange (SW): Có hốc để đút ống vào và hàn góc, thường dùng cho kích thước ống nhỏ (NPS < 2 inch) với áp suất cao.

Mỗi loại cấu tạo trên đều được B16.5 quy định chi tiết về độ dày và dung sai để đảm bảo an toàn tối đa cho người sử dụng.

Thông Số Kỹ Thuật Cốt Lõi Trong B16.5

Khi làm việc với b16 5 flange, bạn cần đặc biệt lưu ý đến các thông số sau:

1. Kích thước (NPS/DN): Từ 1/2" đến 24".

2. Cấp áp suất (Class): Gồm 7 mức chính: Class 150, 300, 400, 600, 900, 1500 và 2500.

3. Kiểu mặt (Facing): Phổ biến nhất là RF (Raised Face - Mặt lồi) và RTJ (Ring Type Joint) cho các ứng dụng áp suất rất cao.

4. Thông số cơ khí: Bao gồm số lượng lỗ bu lông, đường kính lỗ và PCD (Pitch Circle Diameter - đường kính vòng chia lỗ bu lông).

Một lưu ý chuyên gia: Chỉ số Class không tương đương với một áp suất cố định (như 150 psi). Khả năng chịu áp thực tế của mặt bích phụ thuộc vào nhiệt độ vận hành và vật liệu. Ví dụ, một mặt bích Class 150 có thể chịu được áp suất cao hơn ở nhiệt độ thường, nhưng khi nhiệt độ tăng lên 400°C, khả năng chịu áp của nó sẽ giảm đi đáng kể. Đây là bảng biểu đồ P-T (Pressure-Temperature Ratings) mà bất kỳ kỹ sư nào cũng phải tra cứu.

So Sánh B16.5 Với Các Tiêu Chuẩn Khác

Sự nhầm lẫn giữa các tiêu chuẩn thường dẫn đến những sai lầm đắt giá:

• So với ASME B16.1: B16.1 dành cho mặt bích làm bằng gang (Cast Iron), trong khi B16.5 chuyên dụng cho thép (Steel). Kích thước lỗ bu lông của hai loại này có thể giống nhau ở một số kích thước, nhưng vật liệu gang giòn hơn và không thể chịu được áp suất/nhiệt độ như thép.

• So với Tiêu chuẩn DIN/EN (Châu Âu): Trong khi ANSI/ASME dùng đơn vị inch và phân loại theo Class, thì tiêu chuẩn DIN/EN dùng đơn vị mm và phân loại theo PN (Nominal Pressure).

• Insight: Mặc dù có những bộ chuyển đổi tương đối (ví dụ Class 150 tương đương PN16/PN20), nhưng thực tế kích thước hình học và PCD thường khác nhau. Do đó, chúng không thể thay thế hoàn toàn cho nhau nếu không có phụ kiện chuyển đổi chuyên dụng.

Tại Sao B16.5 Là Tiêu Chuẩn Phổ Biến Nhất?

Không phải ngẫu nhiên mà b16 5 flange trở thành chuẩn mực toàn cầu. Lý do nằm ở:

1. Tính toàn cầu: Hầu hết các thiết bị như van, máy bơm, máy nén khí từ các thương hiệu lớn đều sản xuất theo chuẩn ASME.

2. Độ tin cậy cực cao: Các hệ số an toàn trong B16.5 được tính toán dựa trên hàng thập kỷ dữ liệu thực nghiệm, đảm bảo rủi ro nứt vỡ là thấp nhất.

3. Tính đa dạng: Phù hợp từ các ứng dụng dân dụng nhẹ nhàng đến các môi trường khắc nghiệt trong nhà máy lọc dầu.

D. ỨNG DỤNG THỰC TẾ

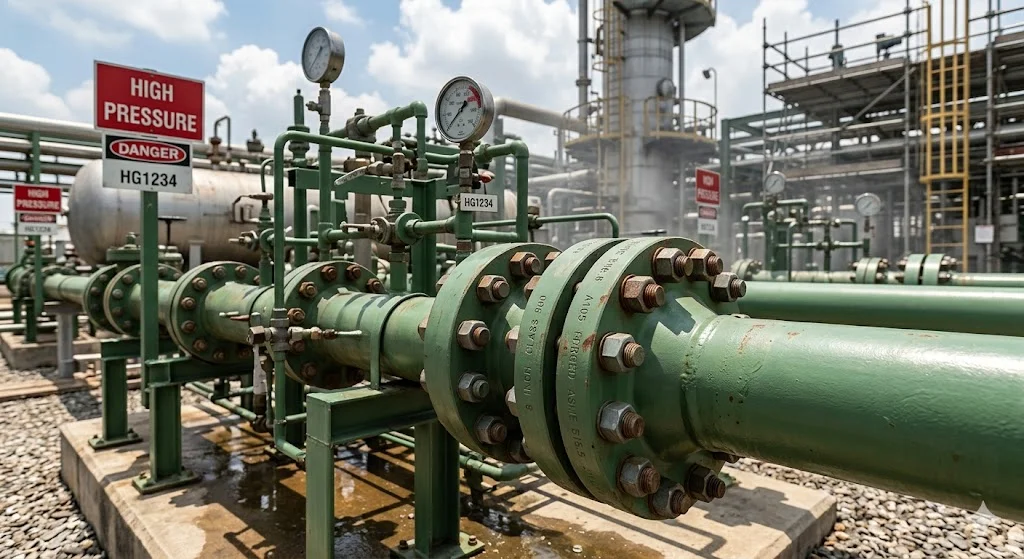

Khi Nào Nên Dùng B16.5 Flange?

Mặt bích tiêu chuẩn B16.5 được ưu tiên sử dụng trong các môi trường yêu cầu tính kỹ thuật khắt khe:

• Hệ thống dầu khí (Oil & Gas): Từ giàn khoan đến nhà máy lọc dầu, nơi lưu chất dễ cháy và có áp suất cao.

• Công nghiệp hóa chất: Yêu cầu mặt bích thép không gỉ (Inox) theo chuẩn B16.5 để chống ăn mòn.

• Nhiệt điện và Năng lượng: Nơi nhiệt độ dòng hơi nước cực cao.

• Hệ thống HVAC và cấp thoát nước tòa nhà: Thường dùng Class 150 cho các đường ống chính.

Điều kiện quyết định: Bạn nên chọn B16.5 khi hệ thống yêu cầu áp suất từ trung bình đến rất cao và cần sự bảo đảm về pháp lý cũng như bảo hiểm công trình.

Những Sai Lầm Thường Gặp Khi Mua Và Lắp Đặt

1. Nhầm lẫn hệ tiêu chuẩn: Mua mặt bích JIS (Nhật) định lắp vào van chuẩn ANSI. Kết quả là lệch tâm lỗ bu lông.

2. Chọn sai Class: Sử dụng Class 150 cho hệ thống có áp suất làm việc vượt quá định mức tại nhiệt độ cao, dẫn đến biến dạng mặt bích.

3. Lắp sai kiểu mặt (Facing): Kết nối một mặt bích RF với một mặt bích phẳng (FF) mà không dùng gioăng phù hợp, gây rò rỉ.

4. Bỏ qua vật liệu: Quên không kiểm tra mác thép (ví dụ A105 so với A182), dẫn đến sự không tương thích về hóa học với lưu chất.

E. HƯỚNG DẪN / CHECKLIST

Cách Chọn B16.5 Flange Chuẩn Chuyên Gia

Để đảm bảo chọn đúng loại b16 5 flange, hãy tuân thủ checklist sau:

• [ ] Xác định áp suất vận hành: Áp suất tối đa là bao nhiêu bar/psi?

• [ ] Xác định nhiệt độ: Nhiệt độ cao nhất mà mặt bích phải chịu?

• [ ] Chọn Class phù hợp: Tra bảng P-T dựa trên áp suất và nhiệt độ đã có.

• [ ] Chọn vật liệu: Thép carbon (A105), thép không gỉ (SS304, SS316) hay thép hợp kim?

• [ ] Chọn loại cấu tạo: WN, SO, BL hay SW tùy thuộc vào cách hàn và yêu cầu dòng chảy.

Lưu Ý Quan Trọng Khi Lắp Đặt

Việc có mặt bích tốt là chưa đủ, lắp đặt đúng mới quyết định độ bền:

1. Siết bu lông theo sơ đồ hình sao: Để lực ép phân bổ đều, tránh làm hỏng gioăng.

2. Sử dụng dụng cụ cân chỉnh lực (Torque Wrench): Không siết quá lỏng hoặc quá chặt vượt ngưỡng cho phép của bu lông.

3. Kiểm tra bề mặt làm kín: Đảm bảo mặt RF hoặc RTJ không có vết trầy xước sâu trước khi đặt gioăng.

F. FAQ (CÂU HỎI THƯỜNG GẶP)

B16.5 flange là gì?

Là tiêu chuẩn mặt bích thép của Hoa Kỳ, quy định cho kích thước từ 1/2" đến 24".

Sự khác biệt giữa Class 150 và Class 300 là gì?

Class 300 có độ dày lớn hơn, số lượng hoặc kích thước bu lông lớn hơn và chịu được áp suất cao hơn Class 150.

Có thể dùng mặt bích B16.5 cho ống nhựa không?

Có thể, nhưng cần sử dụng các vòng đệm hoặc mặt bích chuyển đổi phù hợp để tránh làm hỏng đầu ống nhựa do lực siết lớn.

Mặt bích B16.5 có thay thế được cho tiêu chuẩn JIS không?

Không. Chúng khác nhau về kích thước hình học và vị trí lỗ bu lông.

G. KẾT LUẬN

Hiểu rõ về b16 5 flange không chỉ giúp bạn tối ưu hóa chi phí vật tư mà còn là tấm phiếu bảo hiểm an toàn cho toàn bộ công trình. Với sự phổ biến toàn cầu và tính chặt chẽ trong quy chuẩn kỹ thuật, đây chắc chắn là lựa chọn hàng đầu cho các hệ thống đường ống công nghiệp hiện đại.
