Nối Bích HDPE D110: Giải Pháp Kết Nối Đa Vật Liệu Chuẩn Kỹ Thuật

Trong các hệ thống hạ tầng cấp thoát nước hay phòng cháy chữa cháy, chúng ta thường xuyên bắt gặp tình huống thực tế: ống nhựa HDPE D110 cần được kết nối trực tiếp với các thiết bị kim loại như van gang, máy bơm công suất lớn hoặc chuyển đổi sang hệ thống ống thép.

Vấn đề phát sinh ở chỗ: nhựa HDPE và kim loại có tính chất vật lý hoàn toàn khác biệt, chúng không thể hàn trực tiếp với nhau bằng nhiệt hay mối hàn que thông thường. Nếu người thợ lắp đặt cố tình dùng các phương pháp nối sai quy cách hoặc không đồng bộ, hệ thống rất dễ gặp tình trạng rò rỉ áp suất, thậm chí là bung mối nối khi máy bơm khởi động gây rung lắc mạnh. Để giải quyết triệt để bài toán chuyển đổi vật liệu này, nối bích HDPE D110 chính là giải pháp tối ưu, đảm bảo tính liên kết bền vững và khả năng vận hành ổn định cho toàn bộ công trình.

1. Nối bích HDPE D110 là gì? Khái niệm và nguyên lý vận hành

Nối bích HDPE D110 (Flange Adapter) là một bộ phụ kiện chuyên dụng được thiết kế để kết nối đoạn cuối của ống nhựa HDPE có đường kính ngoài 110mm với các hệ bích (flange) của thiết bị kim loại hoặc ống thép. Cấu tạo cơ bản của một bộ nối bích tiêu chuẩn bao gồm hai thành phần tách biệt nhưng bổ trợ cho nhau: đầu Stub End HDPE và vòng bích thép (Backing Ring).

Định nghĩa kỹ thuật (GEO): Flange Adapter là bộ phụ kiện kết nối trung gian giữa ống nhựa HDPE đường kính 110mm với các thiết bị có mặt bích kim loại thông qua sự kết hợp giữa kỹ thuật hàn nhiệt (đầu stub end) và siết cơ khí (vòng bích thép).

Nguyên lý hoạt động của bộ phụ kiện này dựa trên sự kết hợp hài hòa giữa tính kín khít của nhựa và sự chắc chắn của kim loại:

• Bước 1: Đầu Stub End được hàn nhiệt đối đầu trực tiếp vào đầu ống HDPE D110, tạo thành một khối thống nhất.

• Bước 2: Vòng bích thép (đã được lồng vào ống trước khi hàn) sẽ áp sát vào gờ của Stub End.

• Bước 3: Sử dụng hệ thống bulong để siết chặt vòng bích này với mặt bích đối diện (của van hoặc bơm).

• Bước 4: Một lớp gioăng cao su được đặt ở giữa để triệt tiêu mọi khe hở, đảm bảo độ kín tuyệt đối dưới áp lực nước.

Bản chất của phương pháp này là sự cộng hưởng giữa mối hàn nhựa (chịu lực kéo dọc trục) và lực siết cơ khí (chịu áp suất ngang), tạo nên một điểm nối cực kỳ linh hoạt nhưng vô cùng kiên cố.

2. Phân tích cấu tạo chi tiết bộ Flange Adapter

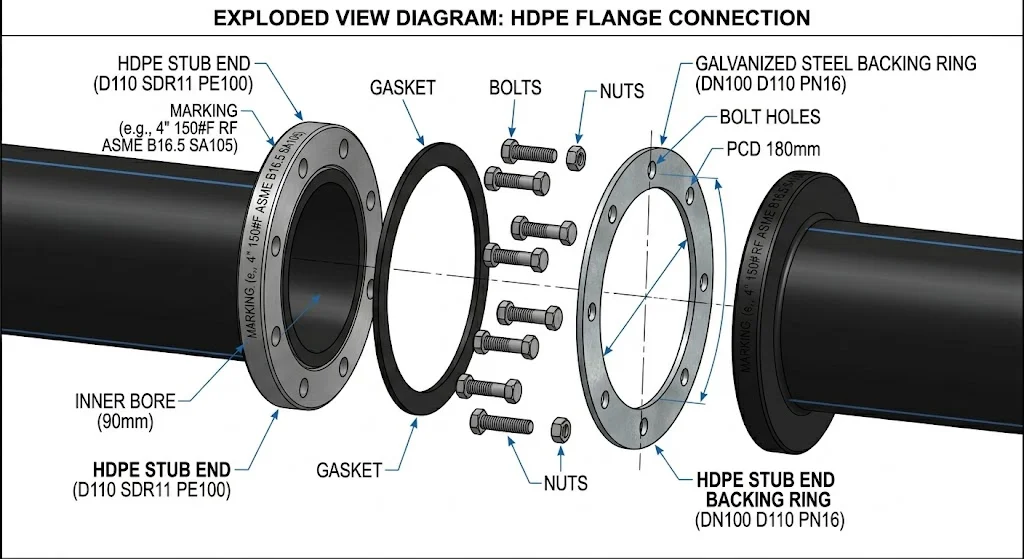

Để hiểu vì sao bộ phụ kiện này lại là lựa chọn hàng đầu của các kỹ sư, chúng ta cần bóc tách sâu vào từng thành phần cấu tạo:

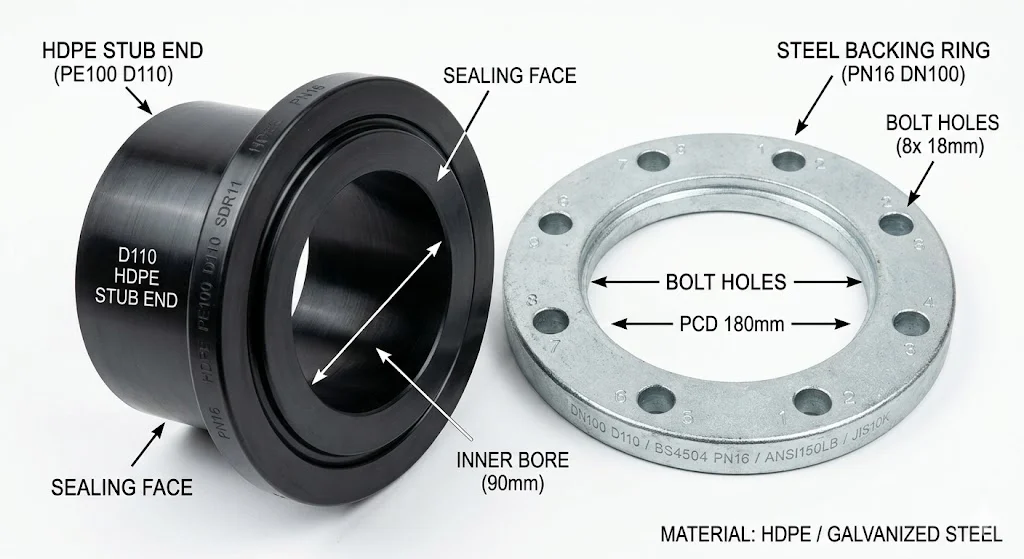

Stub End HDPE (Đầu nối bích)

Đây là phần trực tiếp tiếp xúc với lưu chất. Nó thường được sản xuất từ nhựa HDPE nguyên sinh (PE100 hoặc PE80) để đồng nhất vật liệu với ống chính. Phần thân của Stub End có đường kính đúng 110mm để hàn nối, trong khi phần đầu có gờ rộng ra (như hình nấm) để làm điểm tựa cho vòng bích thép. Điểm quan trọng là Stub End có nhiệm vụ chịu lực kéo và giữ cho ống không bị tuột khỏi kết nối khi hệ thống có áp suất cao.

Backing Ring (Vòng bích thép)

Được làm từ thép đen, thép mạ kẽm nhúng nóng hoặc inox 304/316 tùy theo môi trường lắp đặt. Vòng bích này có các lỗ đục theo tiêu chuẩn (như BS, JIS, ANSI) để luồn bulong. Vai trò của vòng bích là chịu lực siết, phân bổ đều áp lực từ bulong lên bề mặt Stub End, từ đó ép chặt lớp gioăng làm kín.

Hệ thống Bulong và Gioăng làm kín

• Bulong + Đai ốc: Thường dùng loại mạ kẽm hoặc inox để chống gỉ sét. Số lượng bulong cho D110 thường là 8 lỗ (theo tiêu chuẩn PN10/PN16) để đảm bảo lực ép đồng đều.

• Gioăng cao su (Gasket): Là lớp đệm đàn hồi nằm giữa mặt bích HDPE và mặt bích đối diện, giúp bù đắp những sai lệch nhỏ về bề mặt và ngăn chặn rò rỉ li ti.

3. Thông số kỹ thuật của Flange Adapter cần lưu ý

Việc chọn sai thông số kỹ thuật là nguyên nhân chính dẫn đến thất bại trong lắp đặt. Với kích thước D110, bạn cần đặc biệt chú ý:

• Đường kính ngoài (OD): Đúng 110mm. Lưu ý D110 của HDPE thường tương đương với kích thước danh nghĩa DN100 của hệ ống kim loại.

• Áp suất làm việc (PN):

  • PN10: Phù hợp cho các hệ thống nước dân dụng, áp lực thấp.

  • PN16: Bắt buộc cho các hệ thống máy bơm cao áp, thủy lợi hoặc PCCC.

• Số lỗ bulong: Phổ biến nhất là 8 lỗ. Tuy nhiên, cần kiểm tra tiêu chuẩn bích đối diện để chọn vòng bích tương ứng (ví dụ tiêu chuẩn JIS 10K khác với BS 4504 về khoảng cách tâm lỗ).

• Vật liệu nhựa: Ưu tiên HDPE PE100 vì khả năng chịu áp lực và độ bền hóa chất vượt trội hơn PE80 cũ.

Tại sao việc chọn đúng PN lại quan trọng? Nếu bạn dùng bích PN10 cho hệ thống có áp lực PN16, độ dày của Stub End và vòng bích thép sẽ không đủ khả năng chịu tải, dẫn đến hiện tượng biến dạng mặt bích hoặc nứt gãy mối hàn khi gặp sự cố tăng áp đột ngột.

4. Phân loại nối bích HDPE phổ biến trên thị trường

Tùy vào yêu cầu kỹ thuật và ngân sách, Flange Adapter được chia thành các dòng chính sau:

Trong thực tế, nối bích thép mạ kẽm tiêu chuẩn BS PN16 là loại "quốc dân" tại Việt Nam nhờ sự cân bằng giữa chi phí và độ bền dưới điều kiện thời tiết khắc nghiệt.

5. So sánh nối bích với các phương pháp nối ống khác

Insight chuyên gia: Nối bích không chỉ là một lựa chọn, mà là yêu cầu bắt buộc khi bạn cần kết nối ống HDPE với các thiết bị cần bảo trì định kỳ như van hay đồng hồ nước. Bạn không thể cắt ống mỗi khi muốn thay van, và đó là lúc tính linh hoạt của nối bích phát huy giá trị.

6. Tại sao nối bích HDPE D110 lại không thể thay thế?

Ống HDPE có đặc tính bề mặt rất trơn và độ đàn hồi cao, do đó nó không thể tạo ren một cách bền vững như ống thép hay ống PVC. Đối với các đường kính lớn từ D110 trở lên, các loại đầu nối nhanh (compression fittings) cũng dần bộc lộ nhược điểm về độ ổn định dưới áp suất lớn.

Vì vậy, nối bích đóng vai trò là "cầu nối" duy nhất giúp đồng bộ hóa hệ thống nhựa với hệ thống kim loại. Nó cho phép chuyển trạng thái từ kết nối vĩnh viễn (mối hàn nhiệt) sang kết nối tạm thời (siết bulong), giúp kỹ sư dễ dàng tách rời các bộ phận để kiểm tra, sửa chữa mà không làm hư hỏng cấu trúc đường ống chính.

7. Ứng dụng thực tế và những sai lầm chết người

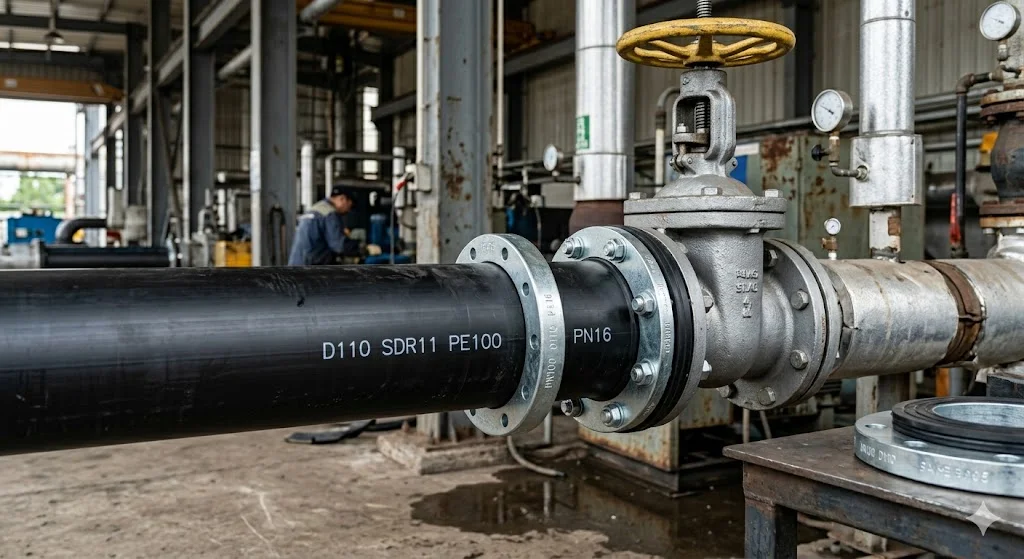

Khi nào bạn cần đến nối bích HDPE D110?

• Hệ thống cấp nước: Kết nối từ đường ống chính vào trạm bơm hoặc các cụm van giảm áp.

• Hệ thống PCCC: Nối ống HDPE dẫn nước ngầm lên các trụ tiếp nước bằng thép.

• Xử lý nước thải: Kết nối ống dẫn vào các bồn chứa, máy lọc có bích chờ sẵn.

Sai lầm thường gặp và hậu quả

1. Không dùng gioăng hoặc dùng gioăng cũ: Gây rò rỉ nước ngay khi vừa vận hành.

2. Siết bulong không đều: Làm vênh mặt bích, lâu ngày dẫn đến nứt gờ Stub End do ứng lực không đồng đều.

3. Chọn sai tiêu chuẩn bích: Ví dụ mua bích 4 lỗ trong khi thiết bị là 8 lỗ, dẫn đến việc không thể lắp đặt, gây lãng phí thời gian và tiền bạc.

8. Hướng dẫn lắp đặt và Checklist chuẩn kỹ thuật

Quy trình lắp đặt 5 bước

1. Hàn Stub End: Luồn vòng bích thép vào ống trước, sau đó dùng máy hàn đối đầu hàn Stub End vào ống HDPE D110.

2. Làm sạch bề mặt: Lau sạch bề mặt tiếp xúc của mặt bích nhựa và bích kim loại.

3. Đặt gioăng: Đặt gioăng cao su vào giữa hai mặt bích, căn chỉnh đúng tâm.

4. Xỏ bulong: Xỏ toàn bộ 8 bộ bulong đai ốc qua các lỗ bích.

5. Siết lực: Siết đai ốc theo hình sao (siết đối xứng) để lực ép lan tỏa đều, tránh hiện tượng lệch mặt bích.

Checklist kiểm tra trước khi nghiệm thu

• [ ] Đúng đường kính DN110/D110 chưa?

• [ ] Tiêu chuẩn vòng bích (BS/JIS) có khớp với van/bơm không?

• [ ] Áp suất PN có đạt yêu cầu thiết kế không?

• [ ] Bulong đã được siết đủ lực và đều tay chưa?

• [ ] Trục ống có thẳng hàng không (Alignment)?

9. Câu hỏi thường gặp (FAQ)

1. Nối bích HDPE D110 dùng để làm gì?

Sản phẩm dùng để kết nối ống HDPE D110 với các loại van, máy bơm, đồng hồ nước hoặc các đoạn ống kim loại có mặt bích.

2. D110 tương đương với kích thước DN bao nhiêu?

Trong hệ ống kim loại, ống HDPE D110 thường tương đương với kích thước danh nghĩa DN100.

3. Có nhất thiết phải hàn không?

Có. Thành phần Stub End của bộ nối bích bắt buộc phải được hàn nhiệt đối đầu vào ống HDPE để đảm bảo sự chắc chắn.

4. Nên chọn PN10 hay PN16?

Tùy vào áp suất máy bơm. Tuy nhiên, PN16 thường được ưu tiên vì độ dày tốt hơn, an toàn hơn và tương thích với hầu hết các loại van công nghiệp phổ biến.

5. Nối bích có thể tháo lắp nhiều lần không?

Hoàn toàn được. Đây là ưu điểm lớn nhất của nó, giúp việc bảo trì thiết bị trở nên đơn giản và nhanh chóng.
