Neck Weld Flange: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Áp Lực Cao

A. MỞ BÀI

Trong vận hành thực tế, các hệ thống đường ống áp lực cao dẫn hơi nóng, dầu khí hoặc hóa chất luôn tiềm ẩn những rủi ro kỹ thuật cực kỳ nghiêm trọng. Một tình huống trớ trêu nhưng thường gặp là sau một thời gian hoạt động ổn định, hệ thống bắt đầu xuất hiện tình trạng rò rỉ lưu chất tại các điểm kết nối mặt bích, thậm chí là nứt vỡ mối nối ngay trong quá trình vận hành.

Nguyên nhân gốc rễ của vấn đề này thường không nằm ở áp suất quá tải, mà đến từ việc lựa chọn sai loại mặt bích ngay từ khâu thiết kế hoặc thi công—ví dụ như sử dụng mặt bích Slip-on cho những vị trí chịu ứng suất lớn. Khi các mối nối không đủ khả năng chịu đựng sự giãn nở nhiệt và rung động tuần hoàn, thảm họa là điều khó tránh khỏi.

Để giải quyết triệt để bài toán này, các chuyên gia kỹ thuật hàng đầu luôn ưu tiên sử dụng neck weld flange (hay còn gọi là mặt bích cổ hàn). Đây là dòng mặt bích có độ bền cơ học cao nhất, được thiết kế đặc biệt để loại bỏ các điểm yếu tại mối nối. Bài viết này sẽ phân tích chi tiết tại sao mặt bích cổ hàn lại là "vị cứu tinh" cho các hệ thống áp lực cao và cách bạn có thể lựa chọn chúng một cách chính xác nhất cho công trình của mình.

B. KIẾN THỨC NỀN

Neck Weld Flange Là Gì?

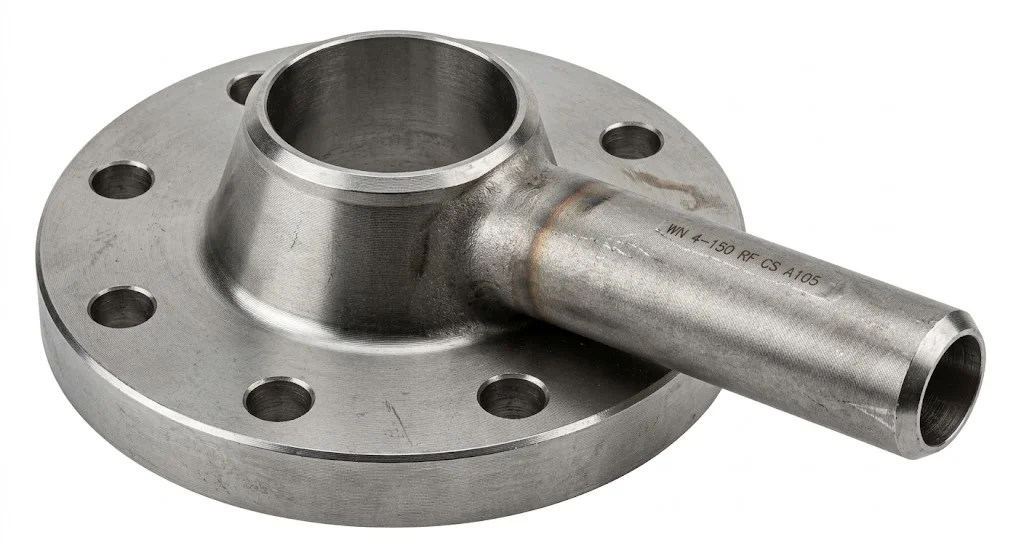

Neck weld flange (tên đầy đủ là Welding Neck Flange - WN) là loại mặt bích có thiết kế đặc thù với phần cổ (neck) thuôn dài, vát mỏng dần về phía đầu để thực hiện phương pháp hàn đối đầu (butt weld) trực tiếp với đường ống. Điểm nhận diện đặc trưng nhất của nó chính là phần cổ cao vượt trội so với các loại mặt bích thông thường như Slip-on hay Blind flange.

Dưới góc độ kỹ thuật, mặt bích cổ hàn là loại mặt bích được thiết kế với cổ dài, dùng phương pháp hàn đối đầu để kết nối với đường ống, giúp phân bố ứng suất đều và tăng độ bền cho hệ thống. Việc hàn trực tiếp đầu cổ bích vào đầu ống tạo nên một liên kết vật lý đồng nhất, cho phép lưu chất di chuyển qua điểm kết nối một cách mượt mà nhất.

Hiện nay, mặt bích cổ hàn thường được sản xuất từ các loại vật liệu chịu lực tốt như thép carbon (Carbon Steel), thép không gỉ (Stainless Steel) hoặc thép hợp kim (Alloy Steel) để đáp ứng các tiêu chuẩn khắt khe trong công nghiệp nặng. Đây là dòng phụ kiện không thể thiếu trong danh mục vật tư của các nhà thầu cơ điện và dầu khí chuyên nghiệp.

Nguyên Lý Hoạt Động & Bản Chất Kỹ Thuật

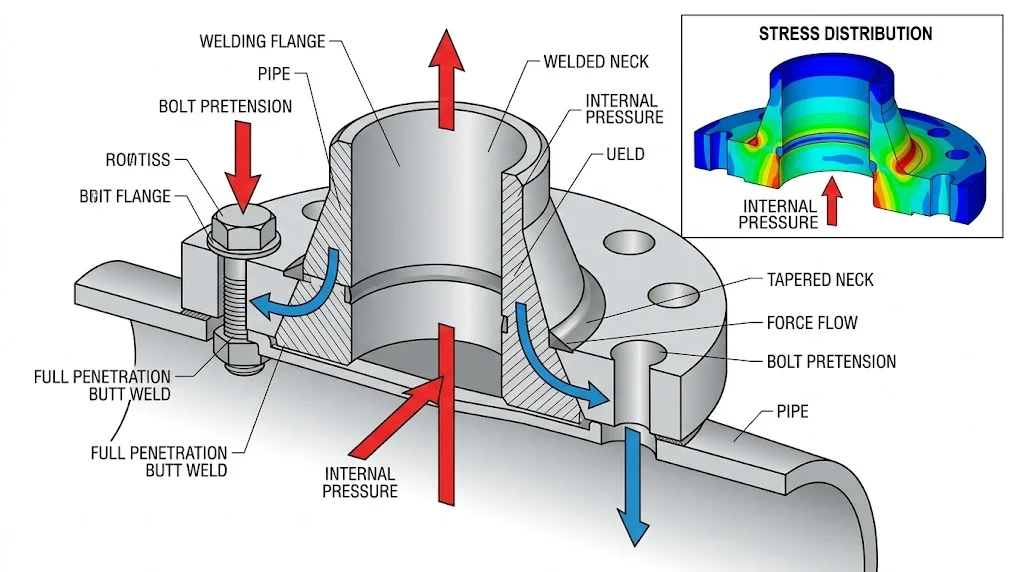

Nguyên lý hoạt động của mặt bích cổ hàn dựa trên sự kết hợp hoàn hảo giữa hình học cổ bích và kỹ thuật hàn đối đầu. Khi thực hiện hàn cổ bích với ống, thợ hàn sẽ tạo ra một mối hàn xuyên thấu hoàn toàn (full penetration), giúp hai bộ phận này trở thành một khối liền mạch về mặt cấu trúc.

Bản chất của thiết kế cổ dài chính là để dịch chuyển vùng tập trung ứng suất (stress concentration) từ mặt bích sang phần thân ống. Điều này mang lại những lợi ích vượt trội:

• Phân bố lực đều: Khi hệ thống chịu áp suất bên trong hoặc tải trọng uốn bên ngoài, lực sẽ được dẫn truyền dọc theo độ dốc của cổ bích, tránh tình trạng tích tụ lực tại một điểm duy nhất.

• Giảm stress concentration: Khác với các loại bích hàn góc (fillet weld), mối hàn đối đầu của bích cổ hàn không tạo ra các "điểm chết" gây yếu mối nối.

• Tăng tuổi thọ: Khả năng chịu rung động và giãn nở nhiệt tốt giúp hệ thống duy trì độ kín khít trong hàng chục năm vận hành liên tục.

C. PHÂN TÍCH CHUYÊN SÂU

Phân Loại Neck Weld Flange Phổ Biến

Tùy theo yêu cầu của từng dự án cụ thể, mặt bích cổ hàn được phân loại dựa trên ba tiêu chí chính:

1. Theo tiêu chuẩn kỹ thuật:

   • ANSI B16.5: Tiêu chuẩn Hoa Kỳ, phổ biến nhất trong ngành dầu khí và hóa chất toàn cầu.

   • DIN: Tiêu chuẩn của Đức, thường dùng trong các máy móc thiết bị nhập khẩu từ Châu Âu.

   • JIS: Tiêu chuẩn Nhật Bản, phổ biến trong các nhà máy nhiệt điện và hạ tầng tại khu vực Á Đông.

2. Theo cấp áp lực (Pressure Rating):

   • Class 150 - 300: Dùng cho áp lực trung bình.

   • Class 600 - 2500: Dùng cho các hệ thống siêu áp lực trong lọc hóa dầu.

3. Theo vật liệu cấu tạo:

   • Thép carbon (A105): Phù hợp cho môi trường không ăn mòn.

   • Inox (304, 316): Chống ăn mòn hóa chất và axit mạnh.

   • Thép hợp kim (A182): Chịu nhiệt độ cực cao hoặc cực thấp.

Thông Số Kỹ Thuật Quan Trọng Của Neck Weld Flange

Khi lựa chọn mặt bích cổ hàn, các kỹ sư cần đặc biệt lưu tâm đến sự tương thích giữa bích và ống. Một sai lệch nhỏ ở thông số ID (đường kính trong) có thể gây ra hiện tượng xâm thực hoặc xói mòn mối hàn.

Các thông số cốt lõi bao gồm:

• Đường kính định danh (DN/NPS): Phải khớp hoàn toàn với đường kính ống.

• Áp suất (Class): Class càng cao thì thân bích và cổ bích càng dày để chịu lực tốt hơn.

• Độ dày cổ (Neck thickness/Schedule): Phải tương đồng với Schedule của ống (ví dụ Sch40, Sch80) để mối hàn đối đầu không bị lệch mép.

• Kiểu mặt bích (Face type): Thường là Raised Face (RF) để tăng áp lực lên gioăng hoặc Ring Type Joint (RTJ) cho các ứng dụng siêu cao áp.

Lưu ý: Việc đồng bộ hóa tiêu chuẩn giữa bích và ống là bắt buộc để đảm bảo hiệu quả hàn đối đầu cao nhất.

So Sánh Neck Weld Flange Với Các Loại Mặt Bích Khác

Việc hiểu rõ sự khác biệt giúp bạn không lãng phí ngân sách cho những vị trí không cần thiết, đồng thời không chọn sai cho các vị trí trọng yếu.

Kết luận: Trong khi Slip-on dễ lắp đặt và rẻ hơn, thì mặt bích cổ hàn vẫn là lựa chọn tốt nhất và duy nhất cho các đường ống lớn vận hành ở điều kiện khắc nghiệt.

Tại Sao Mặt Bích Cổ Hàn Bền Hơn Các Loại Khác?

Lý do khiến mặt bích cổ hàn chiếm giữ vị trí độc tôn trong các ứng dụng áp suất cao nằm ở ba điểm mấu chốt:

1. Thiết kế cổ dài thông minh: Phần cổ có độ dốc mượt giúp truyền tải ứng suất từ mặt bích sang ống một cách tự nhiên, giảm thiểu hiện tượng mỏi kim loại.

2. Mối hàn đối đầu hoàn hảo: Do không có khe hở giữa ống và bích (như slip-on hay socket), không gian bên trong đường ống luôn trơn tru, loại bỏ nguy cơ tích tụ cặn bẩn gây ăn mòn cục bộ.

3. Sự phân bố lực đồng nhất: Kết cấu liền khối sau khi hàn giúp mối nối chịu được lực rung động mạnh và sự giãn nở đột ngột của nhiệt độ mà không bị biến dạng.

Đây chính là lý do vì sao trong các ngành "khó tính" như dầu khí hay hóa chất, mặt bích cổ hàn gần như là tiêu chuẩn bắt buộc.

D. ỨNG DỤNG THỰC TẾ

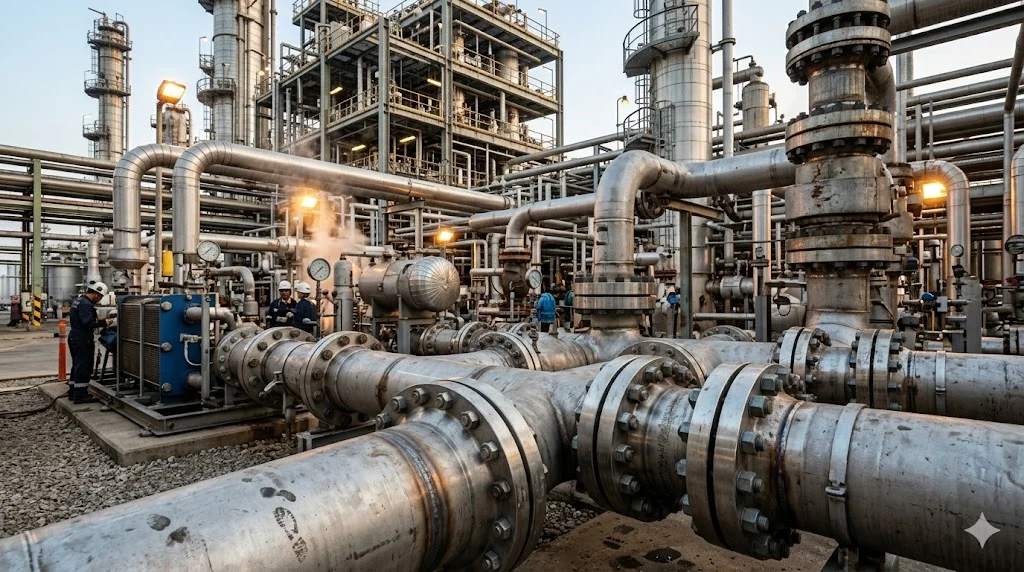

Khi Nào Nên Dùng Neck Weld Flange?

Dù có giá thành cao hơn và yêu cầu kỹ thuật hàn khắt khe hơn, mặt bích cổ hàn là lựa chọn không thể thay thế trong các trường hợp sau:

• Ngành Dầu khí & Lọc hóa dầu: Các đường ống dẫn dầu thô, khí tự nhiên áp lực cao.

• Hệ thống hơi áp suất cao (High-pressure Steam): Trong các lò hơi công nghiệp và nhà máy nhiệt điện.

• Hóa chất ăn mòn: Nơi cần mối hàn đối đầu trơn tru để tránh ăn mòn tại các khe hở.

• Môi trường nhiệt độ biến thiên liên tục: Nơi sự co giãn nhiệt diễn ra mạnh mẽ.

Nếu hệ thống của bạn vận hành ở áp suất trên 20 bar hoặc nhiệt độ trên 200°C, đừng ngần ngại đầu tư vào mặt bích cổ hàn.

Những Sai Lầm Thường Gặp Khi Sử Dụng Mặt Bích Cổ Hàn

• Dùng sai loại bích: Thay thế bích WN bằng bích Slip-on cho các đường ống áp cao để tiết kiệm chi phí ban đầu, dẫn đến rủi ro vỡ đường ống.

• Chọn sai Class hoặc Schedule: Khiến đầu cổ bích dày hơn hoặc mỏng hơn ống, gây khó khăn cho việc hàn và tạo ra bậc cản bên trong ống.

• Hàn không đúng kỹ thuật: Không thực hiện vát mép đúng quy định hoặc sử dụng que hàn không tương thích.

• Bỏ qua kiểm tra NDT: Không thực hiện chụp X-ray hoặc siêu âm mối hàn đối đầu, tiềm ẩn những vết nứt ngầm bên trong.

E. HƯỚNG DẪN / CHECKLIST KỸ THUẬT

Cách Chọn Neck Weld Flange Chuẩn

Hãy luôn đối soát checklist sau trước khi đặt hàng:

• Xác định điều kiện vận hành: Áp suất tối đa và nhiệt độ làm việc là bao nhiêu?

• Chọn vật liệu phù hợp: Thép carbon cho nước/dầu thông thường; Inox cho hóa chất/axit; Thép hợp kim cho nhiệt độ siêu cao.

• Đối chiếu tiêu chuẩn: Hệ thống đang theo tiêu chuẩn ANSI (Mỹ), DIN (Đức) hay JIS (Nhật)?

• Thông số kích thước: Kiểm tra kỹ DN (size ống), Class (áp suất) và Schedule (độ dày thành ống).

Lưu Ý Quan Trọng Khi Lắp Đặt

Việc lắp đặt mặt bích cổ hàn đòi hỏi tay nghề thợ hàn cao cấp và quy trình kiểm soát nghiêm ngặt:

1. Căn chỉnh mối hàn: Đảm bảo cổ bích và ống đồng tâm tuyệt đối trước khi đính hàn.

2. Thực hiện hàn đối đầu: Hàn xuyên thấu hoàn toàn để đảm bảo độ bền tối đa.

3. Kiểm tra chất lượng (NDT): Thực hiện chụp phim hoặc siêu âm mối hàn để loại bỏ các lỗi rỗ khí, ngậm xỉ.

4. Siết bu lông đúng lực: Sử dụng cờ lê lực để siết bu lông theo sơ đồ đối xứng, đảm bảo gioăng được nén đều.

F. FAQ (CÁC CÂU HỎI THƯỜNG GẶP)

1. Mặt bích cổ hàn chịu được áp suất bao nhiêu?

Tùy thuộc vào vật liệu và tiêu chuẩn, mặt bích này có thể chịu áp suất từ rất thấp (Class 150) cho đến cực cao (Class 2500 - tương đương hơn 400 bar).

2. Tại sao nó lại đắt hơn mặt bích Slip-on?

Do thiết kế phức tạp hơn (tốn nhiều vật liệu cho phần cổ), yêu cầu gia công chính xác hơn và đòi hỏi kỹ thuật hàn đối đầu tốn nhiều công sức hơn.

3. Có thể dùng mặt bích này cho hệ thống nước dân dụng không?

Có, nhưng thường là không cần thiết và gây lãng phí. Các hệ thống nước dân dụng áp lực thấp chỉ cần mặt bích Slip-on hoặc bích ren là đủ.

4. Làm sao để phân biệt WN flange và Slip-on nhanh nhất?

Hãy nhìn vào phần cổ. WN flange có cổ dài vát nhọn ra để hàn trực tiếp vào đầu ống, trong khi Slip-on là một đĩa phẳng (hoặc có cổ cực ngắn) để ống luồn vào bên trong.

G. KẾT LUẬN

Trong thế giới của các hệ thống đường ống áp lực cao, neck weld flange không chỉ đơn thuần là một linh kiện kết nối, mà là lớp bảo vệ an toàn cho toàn bộ công trình. Với thiết kế cổ dài thông minh giúp phân bổ ứng suất tối ưu cùng kỹ thuật hàn đối đầu bền bỉ, loại mặt bích này chính là giải pháp tối ưu nhất để ngăn ngừa rò rỉ và nứt vỡ trong các môi trường khắc nghiệt như dầu khí hay nhiệt điện.

Dù chi phí đầu tư ban đầu có thể cao hơn, nhưng giá trị về mặt an toàn và sự ổn định lâu dài mà nó mang lại là không thể đong đếm. Hãy luôn ưu tiên chất lượng cho những điểm kết nối trọng yếu để đảm bảo hệ thống của bạn vận hành trơn tru nhất.
