Giải Mã Chi Tiết ANSI B16 1 Class 150 Flange: Tiêu Chuẩn, Thông Số Và Ứng Dụng Chuyên Sâu

A. MỞ BÀI

Hãy tưởng tượng bạn đang trong giai đoạn nước rút thiết kế hệ thống đường ống cho một nhà máy xử lý nước tập trung hoặc hệ thống HVAC của một tòa cao ốc. Nhà cung cấp gửi cho bạn bảng báo giá với danh mục chủ đạo là ansi b16 1 class 150 flange. Tuy nhiên, một dấu hỏi lớn hiện lên: Liệu loại mặt bích này có thực sự chịu tải nổi áp suất vận hành của hệ thống? Nó có thể dùng cho hơi nóng hay chỉ dành cho nước lạnh?

Thực tế, chỉ cần một sai sót nhỏ trong việc đọc hiểu thông số kỹ thuật có thể dẫn đến những thảm họa kỹ thuật như rò rỉ lưu chất, thậm chí là vỡ mặt bích ngay khi thử áp, gây thiệt hại hàng tỷ đồng và đe dọa an toàn tính mạng. Sự nhầm lẫn tai hại nhất thường nằm ở việc đánh đồng giữa ANSI B16.1 (dành cho gang) và ANSI B16.5 (dành cho thép), hoặc ngộ nhận rằng Class 150 hoàn toàn tương đương với tiêu chuẩn PN16 của châu Âu.

Bài viết này được biên soạn bởi các chuyên gia kỹ thuật hàng đầu, nhằm cung cấp cho bạn cái nhìn thấu đáo và chính xác nhất từ A-Z về ansi b16 1 class 150 flange.

B. KIẾN THỨC NỀN

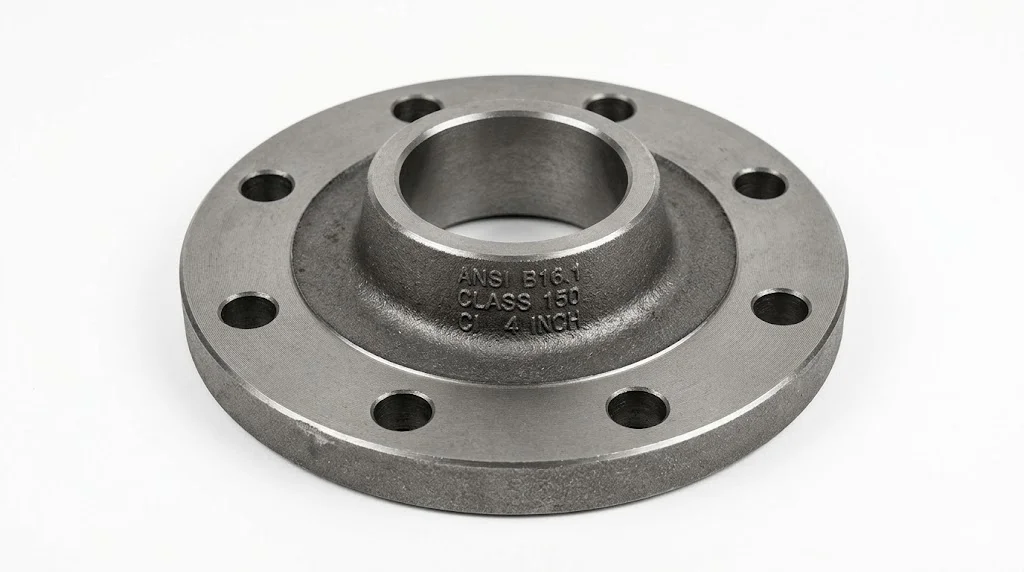

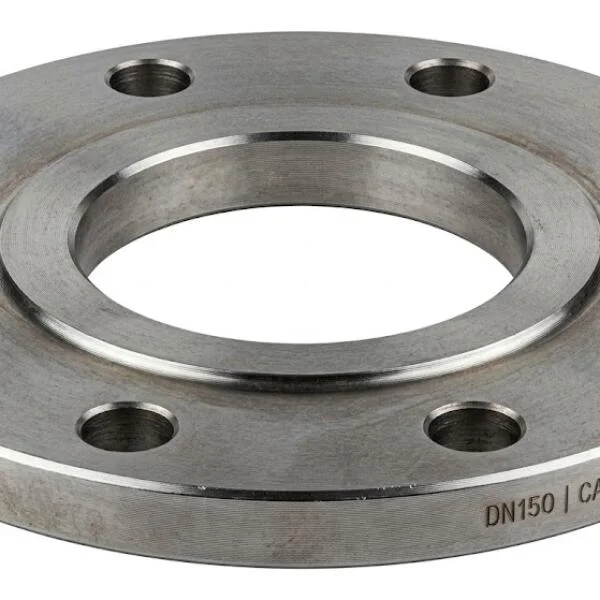

ANSI B16 1 Class 150 Flange Là Gì?

Để hiểu rõ về ansi b16 1 class 150 flange, trước hết chúng ta cần phân tích các thành phần cấu tạo nên tên gọi của nó. ANSI B16.1 là bộ tiêu chuẩn kỹ thuật được thiết lập bởi Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME), chuyên biệt dành cho các loại mặt bích bằng vật liệu gang (Cast Iron Pipe Flanges and Flanged Fittings). Đây là điểm cốt lõi để phân biệt với B16.5 vốn dành cho vật liệu thép và hợp kim.

Class 150 là một ký hiệu về cấp áp lực (pressure rating). Tuy con số 150 gợi ý về khả năng chịu áp 150 PSI, nhưng thực tế khả năng chịu tải của mặt bích phụ thuộc rất lớn vào nhiệt độ môi trường và vật liệu gang cụ thể (Gang xám hay Gang dẻo).

Nói một cách dễ hiểu, ansi b16.1 class 150 flange là dòng mặt bích gang chịu áp suất trung bình. Nó được coi là "ngựa thồ" trong ngành công nghiệp nước và cơ điện nhờ sự cân bằng hoàn hảo giữa chi phí sản xuất và khả năng vận hành ổn định. Bạn sẽ dễ dàng bắt gặp chúng trong các hệ thống cấp thoát nước đô thị, hệ thống điều hòa không khí trung tâm (HVAC) và các mạng lưới phòng cháy chữa cháy (PCCC) tại các khu công nghiệp.

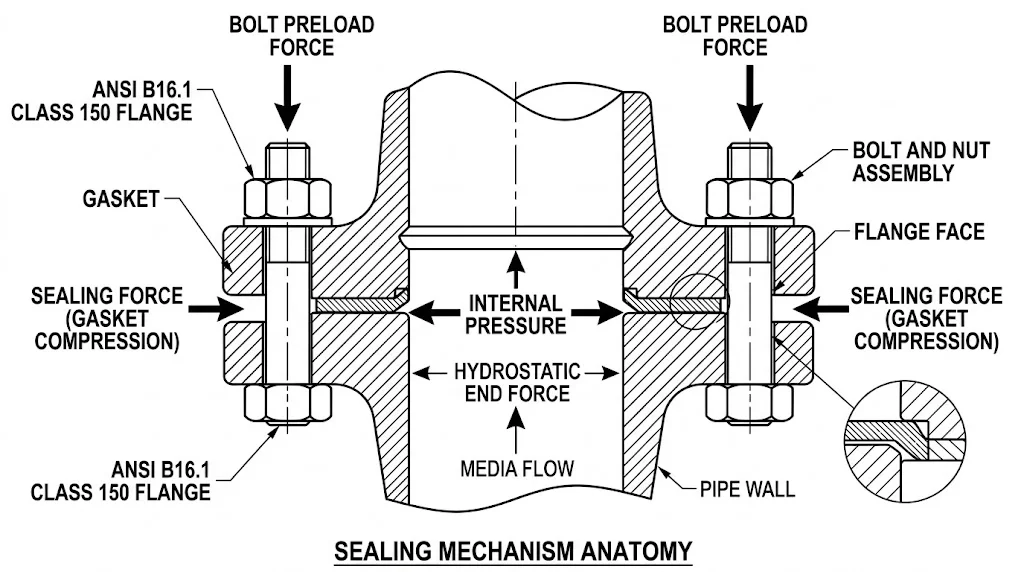

Nguyên Lý Hoạt Động & Bản Chất Kỹ Thuật

Về mặt chức năng, mặt bích (flange) đóng vai trò là cầu nối vật lý giữa hai đoạn ống, hoặc giữa ống với các thiết bị ngoại vi như van, máy bơm và bình áp lực. Khác với các mối nối hàn cố định, mặt bích cho phép hệ thống có tính linh động cao, dễ dàng tháo lắp để bảo trì hoặc thay thế thiết bị.

Nguyên lý hoạt động của ansi b16.1 class 150 flange dựa trên cơ chế nén cơ học. Khi chúng ta siết chặt các bu lông theo một trình tự nhất định, lực ép sẽ truyền qua mặt bích xuống lớp gioăng (gasket) nằm ở giữa hai bề mặt tiếp xúc. Lớp gioăng này sẽ bị biến dạng nhẹ để lấp đầy các khe hở siêu nhỏ, từ đó tạo ra một rào cản kín khít hoàn toàn đối với lưu chất bên trong.

Tuy nhiên, độ kín của mối nối không chỉ phụ thuộc vào lực siết bu lông. Một chuyên gia thực thụ sẽ cần xem xét ba yếu tố then chốt:

1. Áp lực siết: Phải đủ lớn để ép gioăng nhưng không được vượt quá giới hạn bền của gang (vì gang có tính giòn, dễ nứt).

2. Vật liệu gioăng: Phải tương thích với nhiệt độ và hóa tính của lưu chất.

3. Độ phẳng mặt bích: Bề mặt tiếp xúc (face) phải nhẵn và không có vết xước sâu để đảm bảo gioăng tiếp xúc đều.

C. PHÂN TÍCH CHUYÊN SÂU

Phân Loại Các Dòng ANSI B16.1 Flange Phổ Biến

Trong danh mục tiêu chuẩn ANSI B16.1, tùy vào cách kết nối với ống mà chúng ta phân loại thành các dòng chính sau:

• Slip-on Flange (Mặt bích trơn): Đây là loại phổ biến nhất. Mặt bích được lồng trực tiếp vào đầu ống và hàn (nếu là gang dẻo có khả năng hàn) hoặc cố định bằng phương pháp phù hợp. Nó dễ lắp đặt và căn chỉnh nhưng khả năng chịu lực rung động kém hơn các loại có cổ.

• Threaded Flange (Mặt bích ren): Loại này có ren bên trong lỗ tâm. Nó cực kỳ hữu ích cho các hệ thống đường ống nhỏ, nơi mà việc hàn là không khả thi hoặc bị cấm do nguy cơ cháy nổ. Ưu điểm lớn nhất là có thể tháo rời và tái sử dụng dễ dàng.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các cửa chờ của thiết bị. Trong các đợt kiểm tra áp suất đường ống, mặt bích mù là phụ kiện không thể thiếu để cô lập các phân đoạn.

Thông Số Kỹ Thuật Chi Tiết ANSI B16.1 Class 150

Việc nắm vững thông số kỹ thuật của ansi b16 1 class 150 flange là điều kiện tiên quyết để đảm bảo tính kỹ thuật cho công trình. Dưới đây là các thông số cốt lõi bạn cần lưu tâm:

Một số lưu ý quan trọng về vật lý:

• Mối quan hệ Áp suất - Nhiệt độ: Đây là quy luật bất biến. Khi nhiệt độ lưu chất tăng lên, khả năng chịu áp của mặt bích gang sẽ giảm xuống đáng kể. Ví dụ, ở 150°C, áp suất làm việc an toàn có thể chỉ còn một nửa so với ở nhiệt độ phòng.

• Đặc tính vật liệu: Gang có khả năng chống ăn mòn tự nhiên tốt hơn thép trong môi trường nước nhưng lại có độ dẻo dai thấp. Do đó, ansi b16 1 class 150 flange tuyệt đối không được dùng cho các hệ thống có hiện tượng "búa nước" (water hammer) mạnh hoặc các khu vực thường xuyên có rung động cơ học lớn.

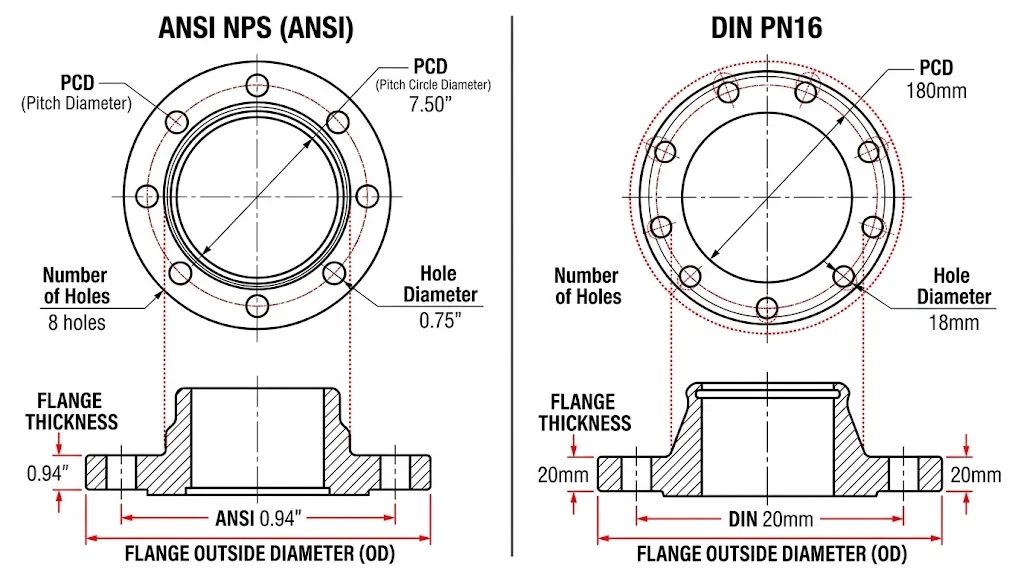

So Sánh ANSI B16.1 Class 150 Với Các Tiêu Chuẩn Khác

Đây là phần quan trọng nhất để tránh các sai sót trong mua sắm vật tư.

1. So với ANSI B16.5:

• Giống nhau: Có cùng sơ đồ lỗ bu lông (Bolt Pattern) và đường kính vòng bu lông (PCD). Điều này nghĩa là bạn có thể lắp một mặt bích thép B16.5 vào một mặt bích gang B16.1 cùng size và cùng Class.

• Khác nhau: B16.1 là gang, B16.5 là thép. Độ dày của mặt bích gang B16.1 thường lớn hơn để bù đắp cho độ bền kéo thấp của vật liệu gang.

2. So với DIN (Đức) hoặc JIS (Nhật):

Nhiều kỹ sư thường lầm tưởng Class 150 tương đương hoàn toàn với PN16. Thực tế, dù áp suất làm việc có vẻ tương đồng, nhưng các thông số hình học như đường kính ngoài, số lỗ bu lông và PCD hoàn toàn khác nhau. Bạn không thể lắp lẫn một mặt bích chuẩn ANSI vào một chiếc van chuẩn DIN mà không có bộ chuyển đổi.

Sai lầm phổ biến: Cố tình cưỡng ép lắp lẫn tiêu chuẩn bằng cách khoan lại lỗ bu lông. Điều này làm thay đổi cấu trúc chịu lực của mặt bích, dẫn đến rủi ro nứt vỡ cực cao dưới áp lực.

Tại Sao Nên Chọn Class 150 Cho Hệ Thống Của Bạn?

Quyết định lựa chọn ansi b16 1 class 150 flange thường dựa trên sự tính toán kỹ lưỡng về hiệu quả kinh tế và yêu cầu kỹ thuật.

• Tối ưu chi phí: So với Class 300 hoặc các loại mặt bích thép, mặt bích gang Class 150 có giá thành rẻ hơn đáng kể. Đối với các dự án hạ tầng nước quy mô lớn, việc sử dụng đúng Class giúp tiết kiệm hàng trăm triệu đồng tiền vật tư.

• Sự phù hợp: Hầu hết các hệ thống nước dân dụng, PCCC và HVAC đều vận hành ở áp suất dưới 10 bar. Với ngưỡng này, Class 150 cung cấp một hệ số an toàn dư dả.

• Tính sẵn có: Vì là tiêu chuẩn phổ biến nhất, bạn có thể dễ dàng tìm mua hàng sẵn kho, thay thế nhanh chóng khi có sự cố mà không cần chờ đợi đặt hàng gia công.

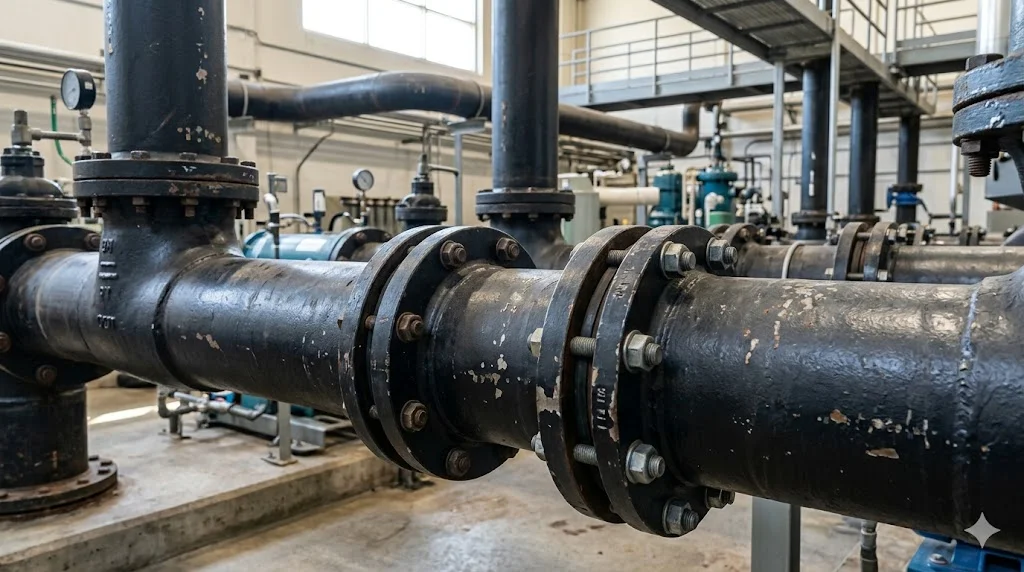

D. ỨNG DỤNG THỰC TẾ

Khi Nào Nên Dùng ANSI B16 1 Class 150 Flange?

Trong thực tiễn kỹ thuật tại Việt Nam, ansi b16 1 class 150 flange được ứng dụng rộng rãi trong các phân khúc sau:

1. Trạm bơm và Nhà máy xử lý nước: Dùng để kết nối máy bơm công suất lớn với đường ống chính. Khả năng giảm chấn tự nhiên của gang giúp bảo vệ các thiết bị quay khỏi rung động nhỏ.

2. Hệ thống HVAC: Kết nối các chiller, tháp giải nhiệt và dàn lạnh công nghiệp. Trong môi trường này, nhiệt độ thường ổn định, là điều kiện lý tưởng cho mặt bích gang.

3. Hệ thống PCCC: Các đường ống dẫn nước cứu hỏa trong các tòa nhà cao tầng thường sử dụng mặt bích Class 150 để đảm bảo lưu lượng và áp suất khi có sự cố.

4. Thủy lợi: Các van cửa phai, van cổng cỡ lớn trong hệ thống kênh mương thường sử dụng chuẩn kết nối này do tính bền bỉ với môi trường nước.

Những Sai Lầm "Chết Người" Thường Gặp

Ngay cả những đơn vị thi công lâu năm đôi khi vẫn mắc phải những sai sót sơ đẳng nhưng để lại hậu quả nghiêm trọng:

• Nhầm lẫn vật liệu (Cast Iron vs Ductile Iron): ANSI B16.1 bao gồm cả gang xám và gang dẻo. Gang xám giòn hơn nhiều. Nếu hệ thống của bạn có nguy cơ sốc áp, việc dùng nhầm gang xám thay vì gang dẻo có thể gây vỡ vụn mặt bích.

• Bỏ qua bước kiểm tra nhiệt độ: Lắp đặt mặt bích Class 150 vào đường ống hơi nóng vượt ngưỡng cho phép. Hậu quả là mặt bích bị biến dạng nhiệt, gây rò rỉ liên tục dù đã siết chặt bu lông.

• Lắp sai gioăng (Gasket): Sử dụng gioăng quá dày hoặc quá cứng cho mặt bích gang Flat Face. Điều này tạo ra ứng lực uốn lên vành ngoài của mặt bích khi siết bu lông, dẫn đến hiện tượng nứt vành bích.

• Thiếu bảo ôn, chống ăn mòn: Gang dễ bị oxy hóa trong môi trường ẩm ướt nếu không được sơn phủ đúng cách, dẫn đến việc bu lông bị "chết" hoặc rỉ sét bề mặt kín, làm mất tác dụng của mối nối.

E. HƯỚNG DẪN / CHECKLIST KỸ THUẬT

Cách Chọn ANSI B16.1 Class 150 Flange Chuẩn Chuyên Gia

Trước khi ký đơn hàng, hãy kiểm tra danh sách (checklist) sau để đảm bảo bạn mua đúng loại mình cần:

• Bước 1: Xác định thông số vận hành. Áp suất thực tế là bao nhiêu? Nhiệt độ cao nhất có thể đạt tới là bao nhiêu? (Lưu ý: Luôn chọn mặt bích có thông số cao hơn 15-20% áp suất vận hành thực tế).

• Bước 2: Lựa chọn vật liệu gang. Gang xám (A126 Class B) cho các ứng dụng tĩnh, ít rung động. Gang dẻo (A395 hoặc A536) cho các ứng dụng đòi hỏi độ bền cao hơn.

• Bước 3: Kiểm tra thông số lỗ bu lông. Đối chiếu số lỗ, đường kính lỗ và PCD với thiết bị (van/bơm) mà bạn định kết nối. Đừng chỉ tin vào nhãn mác.

• Bước 4: Xác định kiểu mặt (Face). Với B16.1 Class 150, thông thường là Flat Face (FF). Đảm bảo thiết bị kết nối cũng có mặt phẳng tương ứng để tránh gây ứng suất uốn.

Lưu Ý Vàng Khi Lắp Đặt Để Đảm Bảo Độ Kín

Quá trình thi công quyết định 50% độ bền của mối nối mặt bích. Hãy tuân thủ các nguyên tắc sau:

1. Làm sạch bề mặt: Trước khi lắp, hãy dùng bàn chải sắt làm sạch bụi bẩn, gỉ sét trên mặt bích và bu lông.

2. Nguyên tắc hình sao (Star Pattern): Tuyệt đối không siết bu lông theo vòng tròn. Hãy siết theo cặp đối diện nhau (1-2, 3-4...) để lực ép được phân bổ đều lên gioăng.

3. Siết theo giai đoạn: Lần 1 siết 30% lực, lần 2 siết 60%, lần 3 siết 100% lực thiết kế.

4. Sử dụng mỡ bôi trơn: Bôi một lớp mỡ chịu nhiệt lên ren bu lông để việc siết diễn ra trơn tru và dễ dàng tháo dỡ sau này.

5. Kiểm tra sau 24h: Sau khi hệ thống vận hành có áp suất, hãy kiểm tra lại và siết nhẹ (nếu cần) để bù trừ cho sự lún của gioăng

F. FAQ (CÁC CÂU HỎI THƯỜNG GẶP)

1. ANSI B16.1 Class 150 chịu được bao nhiêu áp suất thực tế?

Ở nhiệt độ môi trường tiêu chuẩn (dưới 38°C), nó chịu được khoảng 150 PSI - 200 PSI tùy thuộc vào loại gang cụ thể. Khi nhiệt độ tăng lên 200°C, áp suất an toàn có thể giảm xuống dưới 100 PSI.

2. Có dùng mặt bích này cho hệ thống hơi nóng (Steam) được không?

Có thể dùng cho hơi bão hòa ở áp suất thấp, nhưng cần cực kỳ cẩn trọng. Gang có giới hạn nhiệt độ thấp hơn thép, do đó bạn cần kiểm tra biểu đồ Pressure-Temperature định mức của nhà sản xuất trước khi áp dụng.

3. Sự khác biệt lớn nhất giữa ANSI B16.1 và B16.5 là gì?

Sự khác biệt cốt lõi là vật liệu: B16.1 dùng cho gang (Cast Iron), còn B16.5 dùng cho thép (Steel) và hợp kim. Dù có thể khớp lỗ bu lông nhưng chúng không nên thay thế hoàn toàn cho nhau trong các môi trường khắc nghiệt.

4. Tôi có thể thay thế mặt bích Class 150 bằng mặt bích PN16 không?

Không nên. Mặc dù áp suất danh định gần tương đương nhưng kích thước lỗ bu lông và PCD của chúng không khớp nhau. Bạn sẽ không thể xỏ bu lông qua để kết nối hai loại này trực tiếp.

5. Mặt bích gang dùng ngoài trời có bền không?

Gang có khả năng chống ăn mòn khí quyển khá tốt nhờ lớp oxy hóa bề mặt bền vững. Tuy nhiên, để sử dụng lâu dài, bạn nên chọn loại có mạ kẽm nhúng nóng hoặc sơn phủ epoxy chất lượng cao.

G. KẾT LUẬN

Việc hiểu đúng và áp dụng chuẩn xác ansi b16 1 class 150 flange không chỉ là vấn đề kỹ thuật thuần túy, mà còn là bài toán về sự an toàn và hiệu quả tài chính cho toàn bộ dự án. Với ưu điểm về giá thành và sự phổ biến, đây chắc chắn vẫn là lựa chọn hàng đầu cho các hệ thống nước và cơ điện hiện đại, miễn là bạn nắm vững các giới hạn về áp suất và nhiệt độ của nó.

Đừng để những sai sót nhỏ dẫn đến những hậu quả lớn. Nếu bạn vẫn còn băn khoăn về việc lựa chọn vật liệu gang xám hay gang dẻo, hoặc cần bảng thông số kích thước chi tiết cho từng size ống cụ thể để lên bản vẽ thiết kế:

Liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được tư vấn chuyên sâu miễn phí.
