Côn Thu Ống Gió Tròn: Giải Pháp Tối Ưu Áp Suất Và Lưu Lượng Hệ Thống HVAC

A. MỞ BÀI

Trong quá trình vận hành hệ thống thông gió công nghiệp hoặc điều hòa trung tâm, không ít đơn vị quản lý tòa nhà gặp phải tình trạng hệ thống đang chạy nhưng lưu lượng khí tại các đầu ra không ổn định. Nghiêm trọng hơn, tại các điểm chuyển đổi đường kính ống thường xuất hiện những tiếng ù, tiếng rít gió gây khó chịu. Thực tế, nguyên nhân phổ biến nhất không nằm ở công suất quạt, mà nằm ở việc sử dụng côn thu ống gió tròn sai kích thước hoặc sai góc thu kỹ thuật.

Nhiều người vẫn lầm tưởng côn thu chỉ đơn giản là một phụ kiện để "thu nhỏ đường kính" cho vừa khớp với các đoạn ống khác nhau. Tuy nhiên, dưới góc độ kỹ thuật chuyên sâu, phụ kiện này đóng vai trò điều tiết động lực học chất lưu. Việc lắp đặt một chiếc côn thu ống gió tròn không đạt chuẩn sẽ ảnh hưởng trực tiếp đến áp suất tĩnh và gây tổn thất lưu lượng cực lớn trên toàn tuyến ống.

Bài viết này sẽ cung cấp cái nhìn toàn diện từ chuyên gia, giúp bạn hiểu rõ cấu tạo, nguyên lý vận hành và cách lựa chọn côn thu chuẩn xác. Từ đó, bạn có thể tối ưu hóa hiệu suất hệ thống, giảm thiểu tiếng ồn và tiết kiệm điện năng vận hành cho công trình của mình.

B. KIẾN THỨC NỀN

Côn Thu Ống Gió Tròn Là Gì?

Trong kiến trúc hệ thống phân phối khí, việc thay đổi kích thước ống là yêu cầu bắt buộc để duy trì vận tốc gió phù hợp tại từng khu vực. Để thực hiện nhiệm vụ này, các kỹ sư sử dụng một loại phụ kiện đặc biệt được gọi là côn thu. Đây là thành phần cầu nối, đảm bảo sự chuyển tiếp mượt mà giữa các đoạn ống có tiết diện không đồng nhất.

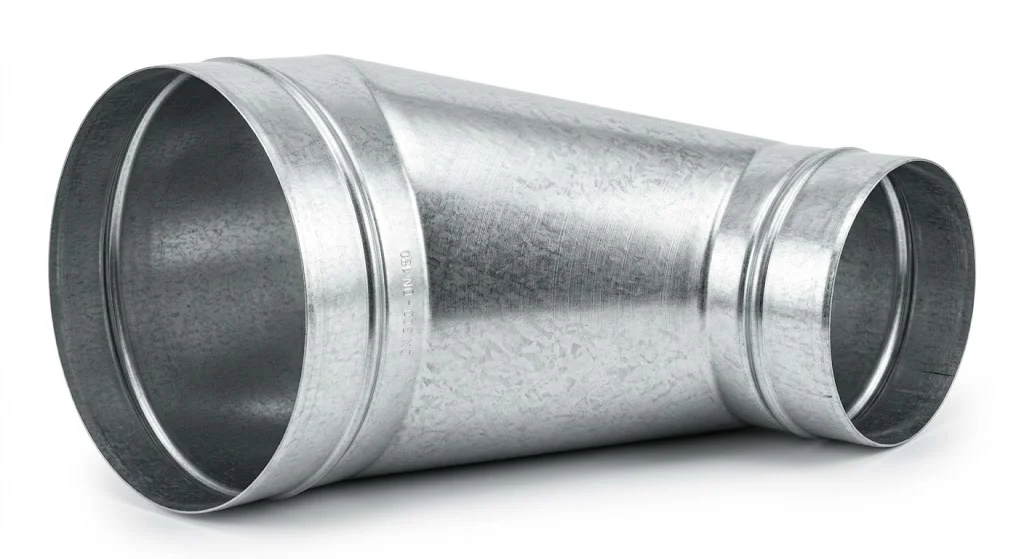

Về cấu tạo, phụ kiện này thường bao gồm 3 phần chính: Đầu lớn (inlet) để kết nối với nguồn khí hoặc ống dẫn chính, đầu nhỏ (outlet) để kết nối với ống nhánh hoặc thiết bị đầu cuối, và phần thân dạng hình côn nối liền hai đầu. Chính thiết kế thu hẹp dần này giúp điều hướng dòng khí theo ý muốn của người thiết kế.

Dưới góc độ chuyên môn: Côn thu ống gió tròn là phụ kiện HVAC dùng để chuyển đổi kích thước đường kính giữa hai đoạn ống tròn khác nhau, giúp đảm bảo lưu lượng khí ổn định trong hệ thống. Việc sử dụng vật liệu phổ biến như tôn mạ kẽm hoặc inox giúp phụ kiện này có độ bền cao, chịu được áp lực gió lớn mà không gây ra tình trạng móp méo hay rò rỉ khí tại các điểm kết nối.

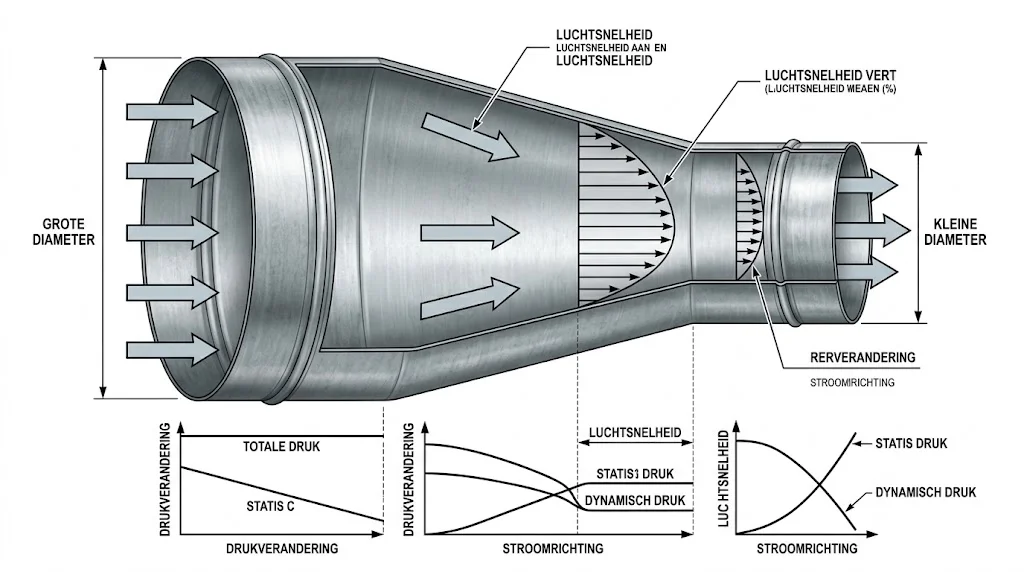

Nguyên Lý Hoạt Động Của Dòng Khí Qua Côn Thu

Nguyên lý hoạt động của côn thu ống gió hình tròn dựa trên định luật bảo toàn khối lượng và phương trình Bernoulli trong động lực học chất lưu. Khi không khí di chuyển từ đầu lớn sang đầu nhỏ của côn thu, diện tích mặt cắt ngang của ống giảm xuống đột ngột. Để đảm bảo cùng một lưu lượng khí đi qua trong một đơn vị thời gian, tốc độ gió tại đầu nhỏ buộc phải tăng lên, đồng thời áp suất tĩnh sẽ giảm xuống.

Tuy nhiên, sự thay đổi này cần diễn ra một cách "từ tốn". Một điểm cực kỳ quan trọng cần lưu ý: Nếu góc thu của côn quá lớn (thu hẹp quá gấp), dòng khí sẽ không thể bám sát bề mặt thành ống, dẫn đến hiện tượng tách lớp và tạo ra các xoáy khí (turbulence). Các xoáy khí này chính là "kẻ thù" của hệ thống HVAC, vì chúng gây ra tổn thất áp suất rất lớn và tạo ra những tiếng ồn rung động không mong muốn. Do đó, việc tính toán độ dốc của thân côn là yếu tố then chốt để duy trì hiệu suất năng lượng.

C. PHÂN TÍCH CHUYÊN SÂU

Phân Loại Côn Thu Ống Gió Tròn Phổ Biến

Để đáp ứng các địa hình lắp đặt phức tạp, côn thu ống gió hình tròn được sản xuất với nhiều biến thể khác nhau. Việc hiểu rõ từng loại sẽ giúp bạn đưa ra lựa chọn tối ưu nhất cho thiết kế của mình.

Theo hình dạng cấu tạo:

• Côn thu đồng tâm: Là loại có tâm của đầu vào và đầu ra nằm trên cùng một đường thẳng. Loại này thường được dùng trong các trục ống đứng hoặc các đoạn ống treo trần không bị vướng chướng ngại vật, giúp dòng khí phân bổ đều và ổn định nhất.

• Côn thu lệch tâm: Có một cạnh của thân côn nằm thẳng hàng với đường ống, trong khi cạnh còn lại được thu hẹp. Loại này cực kỳ hữu ích khi lắp đặt sát trần bê tông hoặc sàn nhà để tiết kiệm diện tích.

Theo vật liệu sản xuất:

• Tôn mạ kẽm: Phổ biến nhất nhờ giá thành rẻ, khả năng chống ăn mòn tốt trong điều kiện bình thường.

• Inox (304 hoặc 201): Dùng trong các môi trường có tính ăn mòn cao như nhà máy hóa chất, phòng sạch y tế hoặc các hệ thống xử lý khí thải.

• Nhôm: Ưu điểm nhẹ, thẩm mỹ, thường dùng cho các công trình yêu cầu trọng tải thấp.

Insight chuyên gia: Trong các hệ thống dẫn khí có chứa hơi ẩm hoặc bụi mịn, côn thu lệch tâm thường được ưu tiên lắp đặt nằm ngang để tránh tình trạng đọng nước hoặc tích tụ bụi bẩn tại đáy ống, gây mất vệ sinh và han gỉ.

Các Thông Số Kỹ Thuật Quan Trọng Cần Nắm Vững

Khi đặt hàng hoặc thiết kế côn thu ống gió hình tròn, bạn không thể chỉ quan tâm đến hai đầu đường kính. Có 3 thông số "vàng" quyết định chất lượng của phụ kiện này:

1. Đường kính đầu vào (D1) và đầu ra (D2): Cần khớp hoàn toàn với tiêu chuẩn ống (như DN150, DN200...) để đảm bảo mối nối kín khít.

2. Chiều dài côn (L): Thân côn càng dài, sự chuyển đổi dòng khí càng êm ái. Chiều dài quá ngắn sẽ khiến góc thu bị dốc đứng.

3. Góc thu (Angle): Đây là góc tạo bởi thành côn và trục ống.

Quy tắc thiết kế lý tưởng: Góc thu tiêu chuẩn nên dao động trong khoảng 15° – 30°. Trong trường hợp bắt buộc phải thu ngắn không gian, góc thu không nên vượt quá 45°. Nếu góc thu quá lớn, hệ thống sẽ phải đối mặt với tổn thất áp suất cao, buộc quạt gió phải làm việc quá tải để bù đắp lượng khí thiếu hụt, dẫn đến tiêu tốn điện năng vô ích.

So Sánh Côn Thu Đồng Tâm Và Côn Thu Lệch Tâm

Việc nhầm lẫn giữa hai loại này không chỉ gây khó khăn cho việc thi công mà còn làm giảm hiệu quả thoát khí.

Lời khuyên: Hãy chọn côn đồng tâm cho các đường ống chính chạy giữa xưởng để tối ưu lưu lượng. Chỉ nên chuyển sang côn lệch tâm khi gặp các bài toán về không gian chật hẹp hoặc cần xử lý hướng dòng chảy đặc biệt.

Tại Sao Góc Thu Lại Là Yếu Tố "Sống Còn"?

Trong kỹ thuật HVAC, góc thu không chỉ là một con số hình học mà là biến số ảnh hưởng trực tiếp đến 3 yếu tố: Tốc độ gió, Áp suất tĩnh và Độ ồn.

Khi bạn thiết kế một côn thu ống gió hình tròn với góc quá lớn, dòng khí va đập mạnh vào thành côn, tạo ra hiện tượng Turbulence (dòng chảy hỗn loạn). Điều này giống như việc bạn cố gắng dồn một đám đông đi qua một cánh cửa hẹp trong thời gian ngắn; sự hỗn loạn sẽ làm chậm tốc độ di chuyển tổng thể. Đây là lỗi thiết kế cực kỳ phổ biến tại các công trình dân dụng do nhà thầu muốn tiết kiệm chiều dài ống nhưng lại vô tình phá hỏng hiệu suất của quạt thông gió.

D. ỨNG DỤNG THỰC TẾ

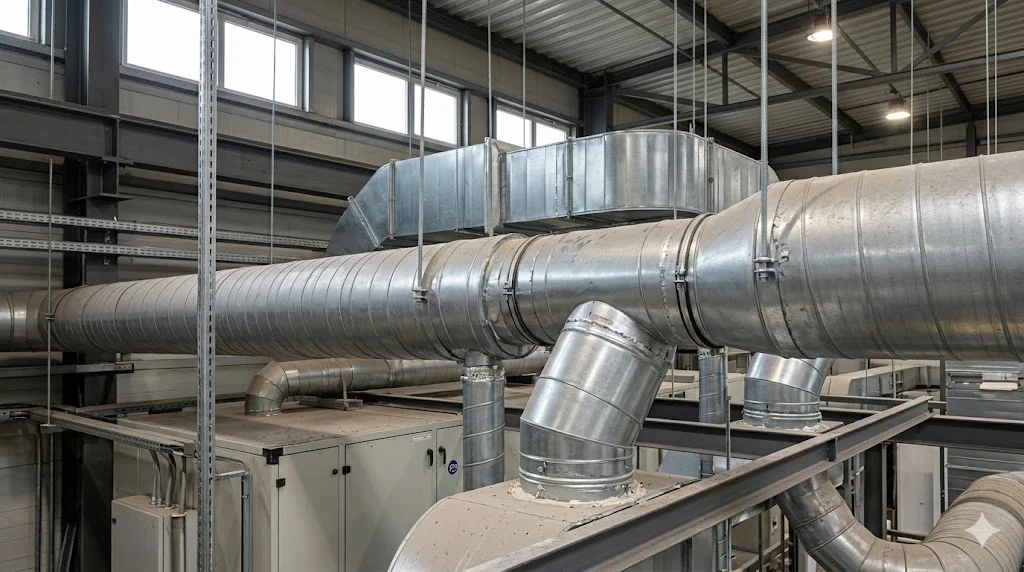

Khi Nào Cần Sử Dụng Côn Thu Ống Gió Tròn?

Bạn sẽ cần đến phụ kiện này trong các kịch bản thực tế sau:

• Thay đổi lưu lượng gió: Khi một đường ống chính tỏa ra các nhánh nhỏ, lưu lượng cần giảm dần để duy trì áp suất đồng đều trên toàn tuyến.

• Kết nối với thiết bị đầu cuối: Miệng gió, quạt thông gió hoặc các máy điều hòa thường có kích thước họng gió khác với ống dẫn chính.

• Trong hệ thống HVAC tòa nhà/nhà xưởng: Đây là nơi côn thu xuất hiện dày đặc nhất để điều phối khí tươi và khí thải đến từng khu vực chức năng riêng biệt.

Những Sai Lầm Thường Gặp Khi Thi Công

Đừng để hệ thống của bạn kém hiệu quả vì những sai sót sau:

• ❌ Chọn sai kích thước: Sử dụng côn thu không khớp khiến mối nối phải quấn quá nhiều băng keo hoặc silicon, dễ rò rỉ khí sau một thời gian.

• ❌ Góc thu quá dốc: Như đã phân tích, lỗi này gây tiếng rít gió khó chịu tại các văn phòng.

• ❌ Lắp sai hướng: Lắp đầu thu ngược với chiều dòng khí khiến trở lực tăng vọt.

• ❌ Không tính toán áp suất: Lắp côn thu một cách tùy tiện mà không xem xét tổng tổn thất áp suất của hệ thống.

E. HƯỚNG DẪN / CHECKLIST LỰA CHỌN

Cách Chọn Côn Thu Chuẩn Chuyên Gia

Để sở hữu một hệ thống ống gió vận hành êm ái, hãy thực hiện checklist sau trước khi mua hàng:

• ✔ Xác định lưu lượng khí (CMH): Tính toán lượng khí cần đi qua đoạn ống đó.

• ✔ Chọn đường kính phù hợp: Đảm bảo vận tốc gió trong ống nằm trong ngưỡng cho phép (thường là 4-8 m/s cho ống nhánh).

• ✔ Tính toán chiều dài côn (L): Dựa trên công thức góc thu 15-30 độ để đưa ra chiều dài thân côn hợp lý.

• ✔ Lựa chọn vật liệu: Tôn mạ kẽm cho thông gió thường, Inox cho bếp công nghiệp hoặc môi trường hóa chất.

Lưu Ý Quan Trọng Khi Lắp Đặt

Việc lắp đặt côn thu ống gió hình tròn đúng kỹ thuật chiếm 50% sự thành công của hệ thống:

1. Đúng chiều dòng khí: Luôn đảm bảo hướng thu hẹp đi theo chiều thổi của quạt (hoặc hướng mở rộng theo chiều hút).

2. Cố định chắc chắn: Sử dụng đai siết (lít) hoặc vít bắn tôn tại các điểm nối, sau đó bọc kín bằng băng keo bạc.

3. Kiểm tra độ rung: Nếu côn thu kết nối trực tiếp với quạt, nên sử dụng đầu nối mềm để tránh rung lắc truyền vào hệ thống ống.

F. FAQ (CÂU HỎI THƯỜNG GẶP)

1. Côn thu ống gió tròn là gì?

→ Là phụ kiện dùng để chuyển đổi kích thước đường kính giữa hai đoạn ống tròn khác nhau, giúp duy trì lưu lượng và áp suất gió ổn định.

2. Góc thu bao nhiêu độ là đạt chuẩn kỹ thuật?

→ Góc thu lý tưởng nhất là từ 15 đến 30 độ để giảm thiểu tổn thất áp suất và tiếng ồn.

3. Khi nào thì bắt buộc phải dùng côn thu lệch tâm?

→ Khi bạn cần đi ống sát trần nhà, sát tường để tiết kiệm không gian hoặc khi cần tránh đọng nước trong đường ống nằm ngang.

4. Việc lắp côn thu có làm yếu quạt không?

→ Nếu lắp đúng kỹ thuật, nó giúp quạt chạy ổn định. Nếu lắp côn thu có góc quá lớn hoặc sai kích thước, nó sẽ tạo trở lực lớn khiến lưu lượng gió thực tế bị giảm đáng kể.

G. KẾT LUẬN

Mặc dù chỉ là một phụ kiện nhỏ trong tổng thể hệ thống HVAC đồ sộ, nhưng côn thu ống gió tròn lại đóng vai trò là "nút thắt" quyết định sự êm ái và hiệu quả của dòng khí. Việc hiểu đúng và chọn sai một chiếc côn thu có thể dẫn đến hậu quả lãng phí điện năng và ô nhiễm tiếng ồn trong suốt vòng đời vận hành của công trình.

Đừng để những sai sót nhỏ làm ảnh hưởng đến uy tín và chất lượng dự án của bạn. Một hệ thống thông gió hoàn hảo bắt đầu từ những chi tiết kỹ thuật chính xác nhất.
