JIS10K 100A là gì? Giải mã chi tiết thông số và ứng dụng trong kỹ thuật

Bạn là một kỹ sư vận hành hay nhân viên mua hàng (Procurement) đang cầm trên tay bản vẽ yêu cầu lắp đặt hệ thống với ký hiệu JIS10K 100A. Một câu hỏi ngay lập tức nảy ra: "Đây thực xác là tiêu chuẩn gì, áp lực chịu tải thực tế ra sao và nếu kho hết hàng, liệu có thể thay thế bằng tiêu chuẩn PN16 của châu Âu được không?".

Trong ngành van và phụ kiện đường ống, việc hiểu sai ký hiệu kỹ thuật không đơn thuần là lỗi hành chính. Chỉ cần một sai lệch nhỏ về khoảng cách tâm lỗ bulong (PCD) hay độ dày mặt bích, bạn sẽ đối mặt với tình trạng rò rỉ lưu chất, không thể kết nối các bộ phận, hoặc nghiêm trọng hơn là nổ hệ thống khi vận hành dưới áp suất cao. Bài viết này sẽ phân tích sâu từ bản chất định nghĩa đến các thông số kỹ thuật "xương máu" để bạn có cái nhìn chuẩn xác nhất về ký hiệu này.

JIS10K 100A là gì? Bản chất và định nghĩa kỹ thuật

Để hiểu rõ JIS10K 100A, chúng ta cần bóc tách từng thành phần của ký hiệu này dựa trên hệ thống tiêu chuẩn công nghiệp Nhật Bản.

Định nghĩa ngắn gọn

JIS10K 100A là ký hiệu chuẩn hóa cho mặt bích, van hoặc phụ kiện đường ống theo tiêu chuẩn JIS (Japanese Industrial Standards). Trong đó:

• JIS: Là bộ tiêu chuẩn công nghiệp Nhật Bản, được áp dụng rộng rãi tại châu Á.

• 10K: Chỉ cấp áp lực danh định (Nominal Pressure), tương đương với khả năng chịu tải tĩnh khoảng 10 kgf/cm² (xấp xỉ 1 MPa hoặc 10 bar) ở điều kiện nhiệt độ tiêu chuẩn.

• 100A: Chỉ kích thước danh nghĩa của đường ống theo hệ mét của Nhật, tương đương với DN100 (hệ quốc tế) hoặc đường kính ngoài xấp xỉ 4 inch.

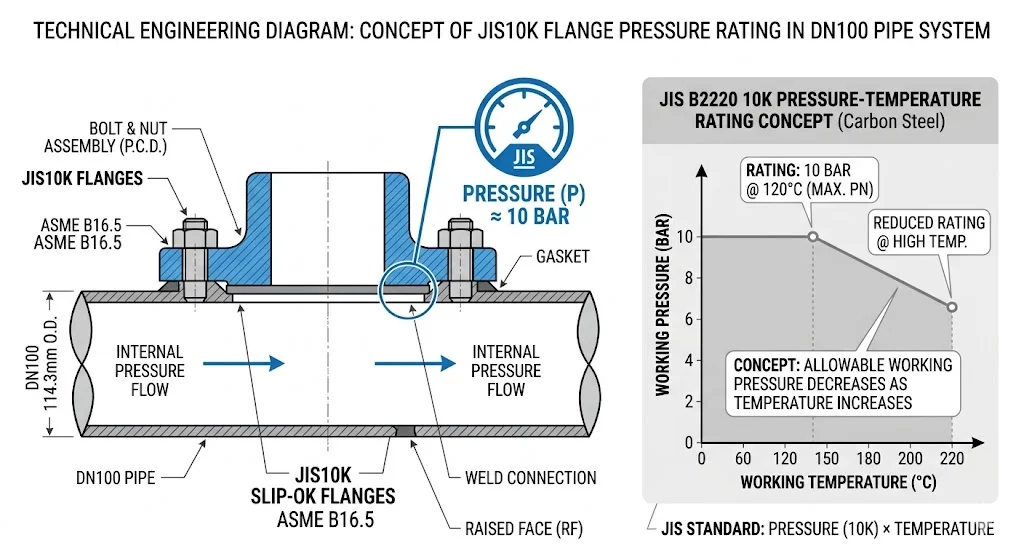

Bản chất về áp lực làm việc

Một sai lầm phổ biến là mặc định JIS10K luôn chịu được 10 bar trong mọi điều kiện. Thực tế, đây là Pressure Rating (xếp hạng áp lực) phụ thuộc chặt chẽ vào nhiệt độ và vật liệu:

1. Vật liệu: Cùng là JIS10K, nhưng mặt bích inox 316 sẽ có biểu đồ nhiệt - áp khác với gang đúc (Cast Iron) hoặc thép carbon.

2. Nhiệt độ: Khi nhiệt độ môi chất tăng cao, khả năng chịu áp thực tế của thiết bị sẽ giảm xuống dưới mức 10 bar để đảm bảo an toàn. Do đó, JIS10K chỉ là "con số định danh" để các kỹ sư lựa chọn thiết bị đồng bộ trong cùng một hệ thống.

Phân tích thông số kỹ thuật chi tiết của ký hiệu này

Khi đi sâu vào chi tiết kỹ thuật, ký hiệu này không chỉ là cái tên, nó là một tập hợp các con số hình học khắt khe. Nếu bạn mua một mặt bích 100A mà không kiểm tra số lỗ hay đường kính vòng bulong, khả năng cao bạn sẽ phải đem đi gia công lại hoặc bỏ phí.

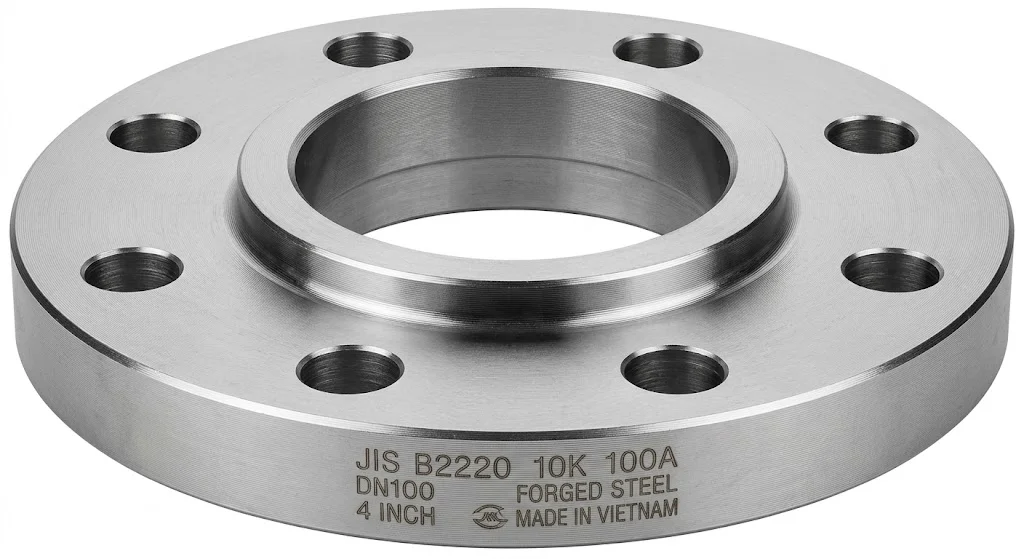

Thông số hình học cơ bản

Đối với kích thước 100A (DN100), các thông số tiêu chuẩn thường bao gồm:

Phân loại trong hệ tiêu chuẩn JIS

Trong hệ sinh thái JIS, ngoài 10K, chúng ta còn bắt gặp các cấp độ khác như JIS 5K, 16K, 20K. Sự khác biệt chủ yếu nằm ở:

• Độ dày mặt bích: Cấp áp lực càng cao (K lớn), mặt bích càng dày để chống biến dạng.

• Cấu tạo lỗ bulong: Dù cùng là size 100A, nhưng mặt bích JIS 5K chỉ có đường kính ngoài nhỏ hơn và độ dày mỏng hơn đáng kể so với 10K. Điều này có nghĩa là bạn không thể "lắp lẫn" các cấp áp lực khác nhau dù chúng có cùng kích thước đường ống.

So sánh ký hiệu này với các tiêu chuẩn quốc tế khác

Trong thực tế thi công, việc nhầm lẫn giữa JIS (Nhật), ANSI (Mỹ) và PN (Châu Âu) xảy ra rất thường xuyên. Hãy cùng làm rõ bảng tương quan dưới đây:

Tại sao không nên thay thế tùy tiện?

Nhiều người cho rằng PN16 chịu được 16 bar thì thừa sức thay thế cho JIS10K (10 bar). Về mặt áp lực thì đúng, nhưng về mặt lắp đặt thì sai hoàn toàn.

• Sai lệch PCD: Đường kính vòng chia bulong của ký hiệu này là 175mm, trong khi PN16 DN100 là 180mm. Khoảng cách 5mm này khiến bạn không thể xỏ bulong qua hai mặt bích để kết nối.

• Hệ ren: Các thiết bị van JIS thường đi kèm ren PT hoặc hệ mét, trong khi chuẩn ANSI dùng ren NPT, dẫn đến rò rỉ nếu cố tình kết nối cưỡng ép.

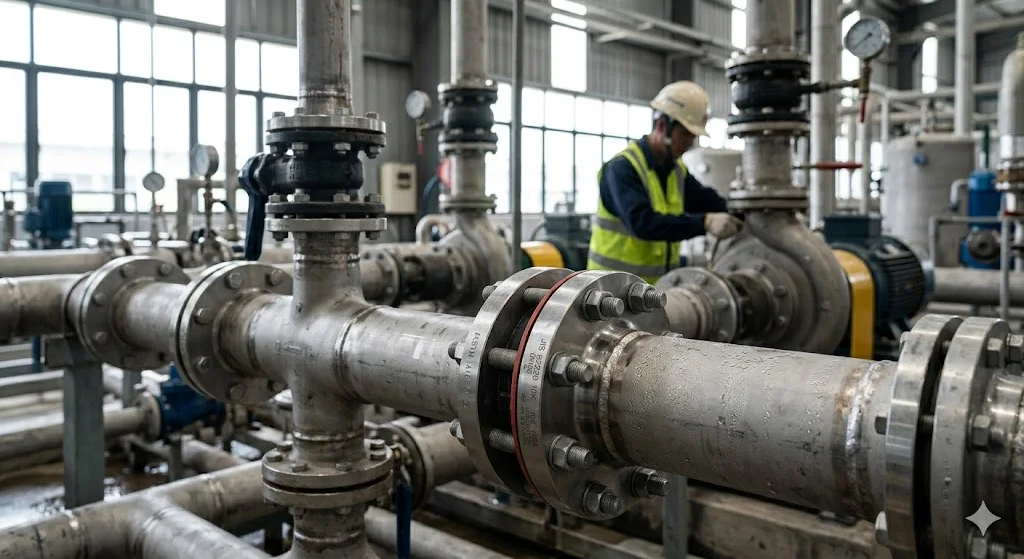

Ứng dụng thực tế: Khi nào nên dùng ký hiệu này?

Tiêu chuẩn ký hiệu này cực kỳ phổ biến trong các dự án có vốn đầu tư từ Nhật Bản, Hàn Quốc hoặc các hệ thống công nghiệp tại Việt Nam nhờ tính kinh tế và hiệu quả vừa đủ.

Môi trường ứng dụng tối ưu

1. Hệ thống cấp thoát nước: Đây là "vùng đất" của JIS10K. Với áp lực nước đô thị thường dưới 10 bar, 100A là kích thước lý tưởng cho các đường ống nhánh hoặc trục chính nhà cao tầng.

2. Hệ thống HVAC: Các đường ống dẫn nước lạnh (Chiller) hoặc nước nóng trong tòa nhà thường sử dụng van bướm và mặt bích ký hiệu này.

3. Nhà máy sản xuất: Các dây chuyền thực phẩm, dệt nhuộm hoặc lắp ráp ô tô có thiết bị nhập khẩu từ Nhật Bản (như Kitz, Tomoe, Yoshitake) luôn yêu cầu tiêu chuẩn này.

Những trường hợp "Cấm chỉ định"

Bạn tuyệt đối không được sử dụng ký hiệu này cho:

• Hệ thống hơi nóng (Steam) áp suất cao trên 10 bar.

• Đường ống dẫn hóa chất nồng độ cao có tính ăn mòn mạnh (trừ khi dùng vật liệu Inox 316 hoặc nhựa chuyên dụng).

• Hệ thống thủy lực áp suất cực cao (thường yêu cầu 20K hoặc hơn).

Hướng dẫn và Checklist chọn mua JIS10K 100A chuẩn xác

Để tránh sai sót gây lãng phí thời gian và tiền bạc, hãy tuân thủ checklist dưới đây khi bạn cần mua hoặc thay thế thiết bị ký hiệu này:

Checklist 5 bước kiểm tra:

• Bước 1: Xác định vật liệu. Bạn cần Gang (FC/FCD), Thép (A105/SS400) hay Inox (SUS304/316)?

• Bước 2: Đo đường kính lỗ bulong và PCD. Nếu là thiết bị thay thế, hãy đo khoảng cách tâm 2 lỗ đối diện. Nếu là 175mm, đó chắc chắn là ký hiệu này.

• Bước 3: Kiểm tra kiểu kết nối. Mặt bích rỗng (Slip-on), mặt bích mù (Blind) hay mặt bích hàn cổ (Welding Neck)?

• Bước 4: Xác định môi chất và nhiệt độ. Đảm bảo nhiệt độ vận hành không làm suy giảm áp lực của chuẩn 10K xuống dưới mức an toàn của hệ thống.

• Bước 5: Chứng chỉ xuất xứ. Với các dự án lớn, luôn yêu cầu CO/CQ để đảm bảo độ dày mặt bích đúng chuẩn JIS B2220, tránh các loại hàng "thiếu cân" trên thị trường.

Lưu ý kỹ thuật: Trong một số trường hợp khẩn cấp, nếu phải kết nối mặt bích JIS10K với tiêu chuẩn khác, giải pháp duy nhất là sử dụng Mặt bích chuyển đổi (Adaptor Flange) được gia công riêng, tuyệt đối không khoan thêm lỗ trên mặt bích có sẵn vì sẽ làm yếu cấu trúc chịu lực.

FAQ – Những câu hỏi thường gặp về ký hiệu này

1. JIS10K 100A có tương đương hoàn toàn với DN100 không?

Về kích thước danh nghĩa thì có. Tuy nhiên, bạn cần kiểm tra tiêu chuẩn cụ thể (JIS vs DIN/ANSI) vì kích thước hình học bên ngoài và lỗ bulong sẽ khác nhau.

2. Tôi có thể dùng mặt bích JIS10K cho áp lực 12 bar được không?

Không khuyến nghị. JIS10K được thiết kế cho áp lực làm việc quanh mức 10 bar. Vận hành quá tải thường xuyên sẽ gây biến dạng mặt bích và rò rỉ gioăng làm kín.

3. Tại sao ký hiệu là 100A mà không phải là 100mm?

"A" là ký hiệu của Nhật (Nominal Size - A) để phân biệt với hệ "B" (Inch). 100A tương đương với ống có đường kính ngoài thực tế là 114.3mm.

4. Mặt bích JIS10K 100A có bao nhiêu lỗ bulong?

Theo tiêu chuẩn JIS B2220, kích thước 100A cấp áp lực 10K luôn có 8 lỗ bulong.
