DN100 Flange Là Gì? Thông Số Kỹ Thuật Và Cách Lựa Chọn Chuẩn Chuyên Gia

A. MỞ BÀI

Trong quá trình thi công và lắp đặt các hệ thống đường ống công nghiệp hiện nay, kích thước DN100 được coi là một trong những tiêu chuẩn phổ biến nhất. Giả sử bạn đang đảm nhận dự án lắp đặt hệ thống cấp nước hoặc PCCC cho một tòa nhà cao tầng và cần tìm mua dn100 flange để kết nối các cụm van trung tâm, máy bơm công suất lớn vào đường ống trục chính.

Tuy nhiên, thực tế mua hàng không bao giờ đơn giản như tên gọi của nó. Thị trường hiện nay tồn tại hàng loạt các tiêu chuẩn khác nhau từ ANSI (Mỹ), DIN (Đức) đến JIS (Nhật Bản). Mỗi tiêu chuẩn lại có những quy định riêng biệt về số lỗ bu lông, đường kính vòng tròn tâm lỗ (PCD) và độ dày mặt bích.

Hệ quả của việc thiếu kiến thức chuyên sâu là cực kỳ nghiêm trọng: Mua sai vật tư dẫn đến không thể lắp đặt, hoặc tệ hơn là lệch tâm bu lông buộc phải gia công lại tại công trường, gây lãng phí chi phí và đình trệ tiến độ thi công. Bài viết này sẽ cung cấp cái nhìn toàn diện từ chuyên gia về dn100 flange để giúp bạn đưa ra quyết định mua hàng chính xác nhất.

B. KIẾN THỨC NỀN

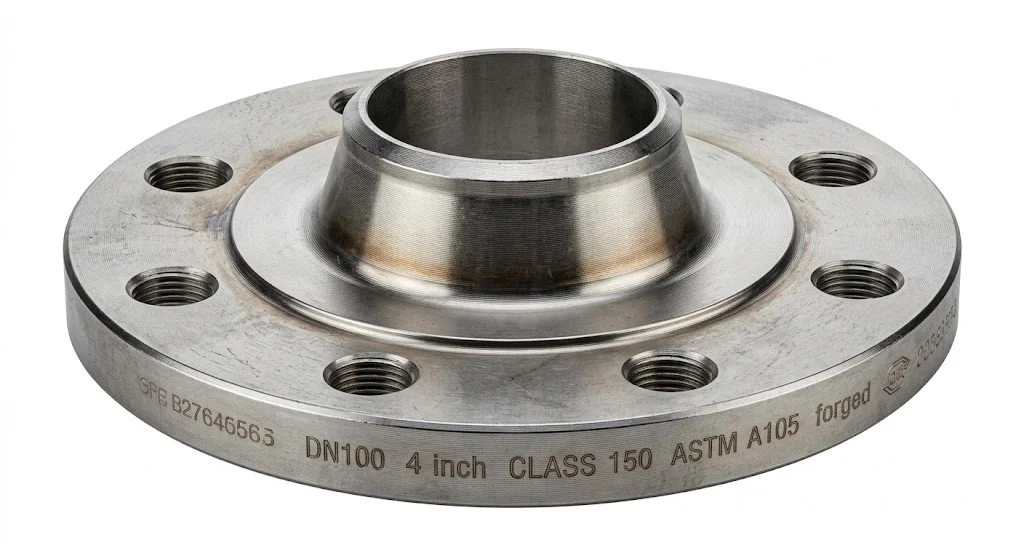

DN100 Flange Là Gì?

Để hiểu rõ về thiết bị này, chúng ta cần bóc tách các thành phần cấu tạo nên tên gọi của nó. "DN100" là ký hiệu của đường kính danh nghĩa (Diameter Nominal), tương đương với 100mm hoặc xấp xỉ 4 inch theo hệ đo lường Anh Mỹ. "Flange" chính là mặt bích – một phụ kiện cơ khí có hình dạng đĩa tròn hoặc vuông, được sử dụng để kết nối các thành phần trong hệ thống đường ống.

Dưới góc độ kỹ thuật: DN100 flange là loại mặt bích chuyên dụng cho hệ thống đường ống có đường kính danh nghĩa 100mm. Chức năng chính của nó là tạo ra một điểm kết nối giữa đường ống với các thiết bị như van, máy bơm, bình áp lực hoặc kết nối hai đoạn ống lại với nhau thông qua hệ thống bu lông và gioăng làm kín. Đây là giải pháp kết nối có tính linh động cao nhất hiện nay, cho phép tháo rời để bảo trì, sửa chữa mà không cần phải cắt bỏ đường ống như phương pháp hàn trực tiếp.

Nguyên Lý Hoạt Động Của Mối Nối Bích DN100

Mối nối sử dụng mặt bích hoạt động dựa trên nguyên lý ép nén cơ học để tạo độ kín. Cấu tạo của một mối nối hoàn chỉnh bao gồm: hai mặt bích DN100 đối xứng, một tấm gioăng làm kín (gasket) đặt ở giữa và hệ thống bu lông đai ốc bao quanh vòng ngoài.

Khi chúng ta tiến hành siết chặt bu lông, lực kéo của bu lông sẽ ép hai mặt bích lại gần nhau, nén chặt tấm gioăng đệm ở giữa. Tấm gioăng này sẽ biến dạng nhẹ để lấp đầy các khoảng trống siêu nhỏ trên bề mặt bích, từ đó tạo ra một liên kết cực kỳ chắc chắn và kín khít tuyệt đối. Ưu điểm lớn nhất của nguyên lý này là khả năng chịu được áp lực cao và sự rung động của hệ thống, đồng thời giúp việc tháo lắp thay thế thiết bị trở nên vô cùng đơn giản chỉ bằng vài thao tác vặn mở bu lông.

C. PHÂN TÍCH CHUYÊN SÂU

Phân Loại DN100 Flange Phổ Biến

Tùy thuộc vào yêu cầu kỹ thuật và môi trường làm việc, mặt bích 100mm được phân loại dựa trên kiểu dáng và vật liệu cấu tạo:

Theo kiểu dáng kết nối:

• Slip-on Flange (Mặt bích rỗng): Ống được xỏ vào bên trong mặt bích và hàn cả hai mặt. Đây là loại dễ lắp đặt nhất và giá thành rẻ.

• Welding Neck Flange (Mặt bích có cổ): Có phần cổ dài được hàn đối đầu với ống. Loại này chịu áp suất và nhiệt độ cao rất tốt, dùng cho các hệ thống quan trọng.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để b bịt kín đầu ống hoặc ngăn dòng chảy tạm thời.

• Threaded Flange (Mặt bích ren): Kết nối bằng ren, không cần hàn, thường dùng cho các hệ thống khí hoặc nơi cấm lửa.

Theo vật liệu:

• Thép carbon (A105): Phổ biến nhất trong các hệ thống nước, dầu, khí thông thường.

• Inox (304, 316): Chuyên dùng cho môi trường hóa chất, thực phẩm hoặc nơi có độ ăn mòn cao.

• Gang: Thường dùng cho các hệ thống cấp thoát nước đô thị với áp suất vừa phải.

Thông Số Kỹ Thuật Cần Lưu Ý Của DN100 Flange

Khi lựa chọn mặt bích 100mm bạn tuyệt đối không được bỏ qua các thông số định danh sau đây, vì chúng quyết định tính lắp lẫn của phụ kiện:

1. Kích thước danh nghĩa: DN100 (tương đương phi 114mm của ống nhựa hoặc thép tại Việt Nam).

2. Cấp áp suất: Đây là yếu tố sống còn. Tùy theo tiêu chuẩn mà áp suất được ký hiệu là PN (PN10, PN16) hoặc Class (Class 150, Class 300).

3. Số lỗ bu lông: Thông thường mặt bích DN100 tiêu chuẩn sẽ có 8 lỗ bu lông. Tuy nhiên, một số loại nhẹ hoặc tiêu chuẩn cũ có thể chỉ có 4 lỗ.

4. PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bu lông. Đây là thông số quan trọng nhất để biết hai mặt bích có lắp vừa nhau hay không.

5. Độ dày (T): Quyết định khả năng chịu lực và độ bền của mặt bích dưới áp suất lớn.

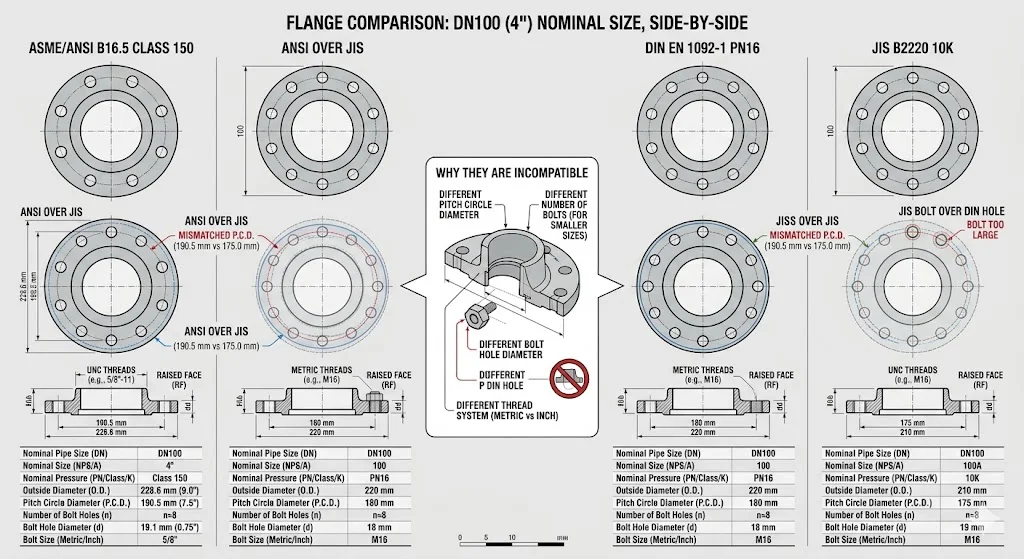

So Sánh Các Tiêu Chuẩn ANSI – DIN – JIS

Sự khác biệt giữa các hệ tiêu chuẩn thường gây ra nhiều khó khăn cho kỹ sư mua hàng. Dưới đây là bảng so sánh nhanh cho kích thước DN100:

Insight chuyên gia: Mặc dù cùng có 8 lỗ bu lông cho kích thước DN100, nhưng khoảng cách PCD của ANSI khác với DIN và JIS. Do đó, bạn không thể lắp lẫn một mặt bích chuẩn DIN vào một chiếc van tiêu chuẩn ANSI dù chúng có cùng kích thước miệng ống.

Tại Sao Phải Chọn Đúng DN100 Và Đúng Tiêu Chuẩn?

Việc chọn sai mặt bích 100mm không chỉ dừng lại ở vấn đề kỹ thuật mà còn ảnh hưởng trực tiếp đến kinh tế. Nếu bạn chọn sai DN, mặt bích sẽ không thể lồng vừa hoặc quá rộng so với ống dẫn, dẫn đến không thể hàn hoặc tạo liên kết.

Nếu chọn đúng DN nhưng sai tiêu chuẩn, hệ thống bu lông sẽ không thể xuyên qua lỗ của cả hai mặt bích cùng lúc. Việc cố tình "độ" lại lỗ bu lông bằng cách khoan rộng ra sẽ làm yếu kết cấu mặt bích, gây nguy cơ cháy nổ, rò rỉ khi hệ thống đi vào vận hành dưới áp suất cao.

D. ỨNG DỤNG THỰC TẾ

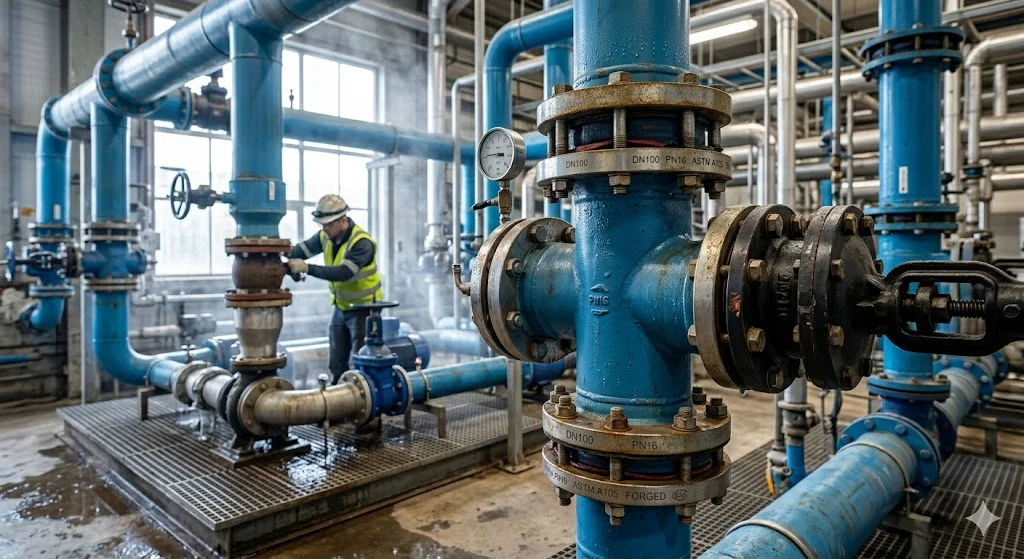

Khi Nào Nên Sử Dụng DN100 Flange?

DN100 là kích thước "vàng" trong công nghiệp, nó đủ lớn để dẫn lưu lượng nước/khí đáng kể nhưng vẫn đủ nhỏ để thao tác lắp đặt bằng tay. Các ứng dụng điển hình bao gồm:

• Hệ cấp nước sạch: Đường ống trục chính cho các tòa nhà chung cư hoặc nhà máy.

• Hệ thống HVAC: Kết nối các máy Chiller, tháp giải nhiệt vào hệ thống điều hòa trung tâm.

• PCCC: Các họng tiếp nước, cụm bơm chữa cháy và đường ống nhánh lớn trong hệ thống Sprinkler.

• Công nghiệp hóa chất: Sử dụng mặt bích inox DN100 để vận chuyển dung dịch trung gian giữa các bồn chứa.

Những Sai Lầm Thường Gặp Khi Chọn Mua

Dựa trên kinh nghiệm cung ứng vật tư, đây là những lỗi sai phổ biến nhất:

• ❌ Nhầm DN100 với phi 100: Thực tế ống DN100 có đường kính ngoài (OD) là 114mm. Nếu bạn tìm ống phi 100 chuẩn xác, bạn sẽ không tìm được mặt bích phù hợp.

• ❌ Lắp sai tiêu chuẩn PN và Class: Nhiều người nghĩ PN16 tương đương Class 150, nhưng thực tế chúng không thể kết nối trực tiếp với nhau.

• ❌ Không kiểm tra PCD: Đặc biệt là khi mua thiết bị cũ hoặc thiết bị nhập khẩu không rõ nguồn gốc.

• ❌ Chọn sai vật liệu: Dùng bích thép cho môi trường axit hoặc nước biển dẫn đến hỏng hóc chỉ sau vài tháng sử dụng.

E. HƯỚNG DẪN & CHECKLIST MUA HÀNG

Cách Chọn DN100 Flange Chuẩn Xác 100%

Để đảm bảo mua đúng hàng ngay từ lần đầu tiên, hãy điền vào checklist sau:

• ✔ Áp suất thiết kế: Hệ thống của bạn yêu cầu PN10, PN16 hay Class 150?

• ✔ Tiêu chuẩn thiết bị sẵn có: Van và máy bơm đang sử dụng tiêu chuẩn gì? (Hãy soi kỹ mác máy).

• ✔ Môi trường vận hành: Có ăn mòn không? Nhiệt độ là bao nhiêu để chọn vật liệu Thép, Inox hay Gang?

• ✔ Kiểm tra thông số hình học: Xác nhận lại số lỗ bu lông và PCD với nhà cung cấp trước khi xuất kho.

Lưu Ý Quan Trọng Khi Lắp Đặt

Sau khi đã có mặt bích chuẩn, quy trình lắp đặt cũng cần tuân thủ các nguyên tắc kỹ thuật:

1. Siết bu lông theo hình sao: Luôn siết các bu lông đối diện nhau để mặt bích không bị vênh, đảm bảo gioăng được ép đều.

2. Dùng gioăng phù hợp: Đừng tiết kiệm mà dùng gioăng cũ hoặc gioăng không đúng vật liệu cho môi chất.

3. Kiểm tra rò rỉ (Test áp): Luôn thử áp suất hệ thống sau khi lắp đặt trước khi đưa vào vận hành chính thức.

F. FAQ (CÂU HỎI THƯỜNG GẶP)

1. Kích thước DN100 là bao nhiêu mm?

→ DN100 tương đương đường kính danh nghĩa 100mm, đường kính ngoài ống thực tế thường là 114.3mm (xấp xỉ 4 inch).

2. DN100 flange dùng cho áp suất bao nhiêu?

→ Điều này phụ thuộc vào cấp áp lực ghi trên mặt bích. Ví dụ PN16 chịu được 16 bar, Class 150 chịu được khoảng 20 bar ở nhiệt độ thường.

3. Có thể thay mặt bích ANSI bằng DIN được không?

→ Không hoàn toàn. Mặc dù có một số kích thước nhỏ tương đồng, nhưng với DN100, tâm lỗ bu lông của chúng khác nhau nên không thể lắp chung.

4. Mặt bích DN100 có dùng ngoài trời được không?

→ Có, nếu bạn sử dụng vật liệu inox hoặc thép mạ kẽm nhúng nóng để chống rỉ sét và ăn mòn môi trường.

G. KẾT LUẬN

DN100 flange là thành phần không thể thiếu để kiến tạo nên một hệ thống đường ống an toàn và linh hoạt. Việc hiểu rõ sự khác biệt giữa các tiêu chuẩn và nắm chắc các thông số kỹ thuật như PCD, số lỗ bu lông hay cấp áp lực chính là chìa khóa để bạn tối ưu hóa quy trình thi công và chi phí dự án.

Đừng để những sai sót nhỏ về thông số làm ảnh hưởng đến cả một công trình lớn. Hãy luôn kiểm tra kỹ lưỡng tiêu chuẩn của các thiết bị đi kèm trước khi quyết định đặt hàng mặt bích.
