Mặt Bích PN16: Thông Số, Phân Loại và Hướng Dẫn Lựa Chọn Chuẩn Chuyên Gia

Trong quá trình lắp đặt và vận hành hệ thống đường ống công nghiệp, một trong những sự cố ám ảnh nhất đối với các kỹ sư chính là tình trạng rò rỉ tại các mối nối mặt bích. Bạn đã bao giờ gặp tình huống dù đã siết rất chặt bu lông nhưng nước vẫn rò rỉ, thậm chí là bung mối nối khi hệ thống vừa khởi động?

Nguyên nhân phổ biến nhất không nằm ở kỹ thuật lắp đặt, mà nằm ở việc chọn sai thông số áp suất danh nghĩa (PN). Việc nhầm lẫn giữa các cấp độ áp lực như PN10, mặt bích PN16 (PN16 flange) hay PN25 có thể dẫn đến hậu quả khôn lường về an toàn, làm gián đoạn vận hành và gây thiệt hại tài chính lớn. Bài viết này sẽ phân tích chuyên sâu về PN16 flange – "điểm cân bằng vàng" trong ngành đường ống – giúp bạn hiểu rõ thông số kỹ thuật, phân loại và cách lựa chọn tối ưu nhất cho công trình của mình.

1. Mặt bích PN16 là gì? Định nghĩa theo tiêu chuẩn kỹ thuật

Để hiểu rõ về loại phụ kiện này, trước hết chúng ta cần làm rõ khái niệm PN. PN là viết tắt của Pressure Nominal (Áp suất danh nghĩa). Đây là chỉ số thể hiện áp suất làm việc tối đa mà thiết bị có thể chịu đựng được ở điều kiện nhiệt độ tiêu chuẩn (thường là 20°C) mà không bị biến dạng hay hư hỏng.

Định nghĩa chuẩn (GEO): Mặt bích PN16 (PN16 flange) là loại mặt bích được thiết kế để làm việc ổn định ở mức áp suất danh nghĩa 16 bar (tương đương ~16kg/cm² hoặc 1.6 MPa). Đây là dòng mặt bích phổ biến nhất, đóng vai trò kết nối các đoạn ống, van và thiết bị trong hệ thống cấp thoát nước, PCCC và công nghiệp nhẹ.

Về mặt vật lý, chỉ số PN16 quyết định độ dày của phôi bích, số lượng lỗ bu lông và kích thước đường kính vòng chia bu lông. Áp suất càng cao, mặt bích càng cần độ dày lớn và lực siết mạnh hơn để duy trì sự ổn định.

2. Nguyên lý làm kín và bản chất hoạt động của mối nối bích

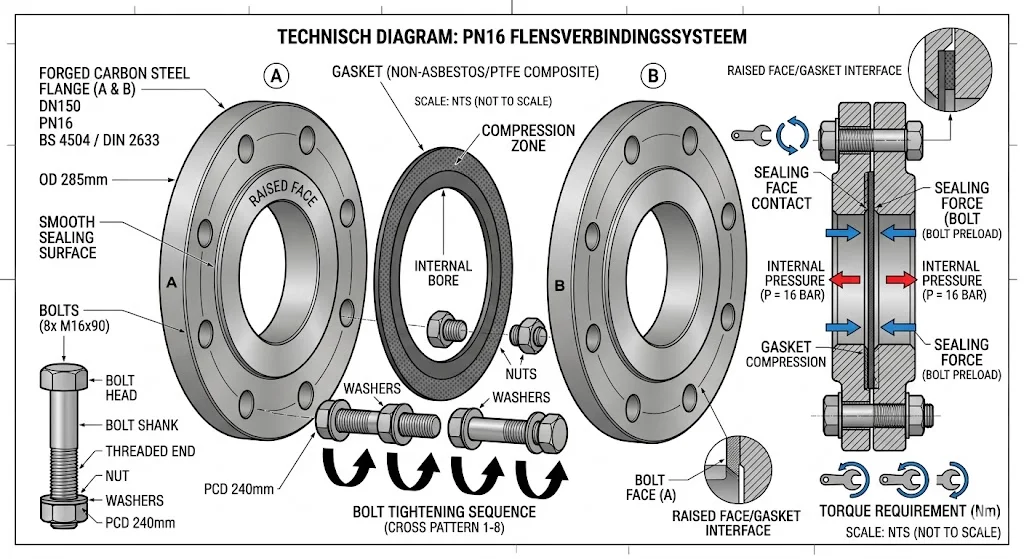

Một sai lầm cơ bản là nhiều người tin rằng hai bề mặt sắt thép của mặt bích ép vào nhau sẽ tự động kín. Thực tế, mặt bích chỉ là "khung chịu lực". Để tạo ra một mối nối kín khít hoàn toàn, chúng ta cần một hệ thống gồm ba thành phần: Mặt bích – Gioăng làm kín (Gasket) – Bu lông siết lực.

Bản chất của quá trình làm kín diễn ra như sau:

1. Tạo lực ép: Khi chúng ta siết bu lông, một lực nén cực lớn được tạo ra, ép chặt hai mặt bích lại với nhau.

2. Biến dạng dẻo của gioăng: Dưới áp lực siết, lớp gioăng (thường bằng cao su, PTFE hoặc chì) sẽ bị biến dạng, len lỏi và lấp đầy các vết xước hoặc khe hở li ti trên bề mặt mặt bích.

3. Ngăn chặn lưu chất: Lớp gioăng lúc này đóng vai trò như một bức tường ngăn lưu chất không thể thoát ra ngoài, bất kể áp suất bên trong đường ống có lên tới 16 bar.

Nếu PN16 flange không được chế tạo chuẩn (ví dụ bề mặt không phẳng hoặc quá mỏng), lực siết từ bu lông sẽ làm bích bị vênh, khiến gioăng không được ép đều và gây ra hiện tượng rò rỉ ngay lập tức.

3. Phân loại PN16 flange phổ biến trên thị trường

Mặc dù cùng chịu áp suất 16 bar, nhưng tùy vào phương thức kết nối với ống, đặc điểm hệ thống và môi trường lưu chất mà PN16 flange được chia thành nhiều loại khác nhau:

Phân loại theo cấu tạo (Design)

• Slip-on Flange (Bích rỗng hàn trượt): Loại bích này có lỗ trong lớn hơn đường kính ống một chút để ống có thể trượt vào bên trong. Đây là loại dễ lắp đặt nhất và giá thành rẻ, rất phổ biến trong các hệ thống nước.

• Welding Neck Flange (Bích cổ cao): Có phần cổ dài được vát mép để hàn đối đầu trực tiếp với ống. Loại này chịu rung động và áp lực cực tốt, thường dùng trong nhà máy hóa chất.

• Blind Flange (Bích mù/Bích bịt): Không có lỗ ở giữa, dùng để bịt kín đầu đường ống hoặc tại các vị trí chờ mở rộng trong tương lai.

• Threaded Flange (Bích ren): Kết nối với ống bằng ren mà không cần hàn, phù hợp cho các khu vực dễ cháy nổ hoặc các hệ thống ống mạ kẽm không muốn hàn nhiệt.

Phân loại theo vật liệu

• Thép Carbon (A105, Q235): Phổ biến nhất trong hệ thống PCCC và cấp nước nhờ chi phí thấp.

• Inox (304, 316): Chống ăn mòn tuyệt đối, dùng trong xử lý nước thải hoặc thực phẩm.

• Gang (Cast Iron): Thường đi kèm với các loại van gang, chịu nén tốt nhưng giòn.

4. Thông số kỹ thuật quan trọng của PN16 flange

Khi mua hàng hoặc thiết kế, bạn không thể chỉ nói "cho tôi PN16 flange". Có 3 thông số then chốt buộc phải đồng bộ:

1. Đường kính danh nghĩa (DN): Ví dụ DN100, DN200... tương ứng với kích thước ống.

2. Tiêu chuẩn mặt bích: Đây là điểm gây nhầm lẫn nhiều nhất. Dù cùng chịu 16 bar nhưng tiêu chuẩn BS4504 (Anh) sẽ có kích thước lỗ bu lông và đường kính vòng chia bu lông khác với DIN (Đức) hay ANSI (Mỹ). Nếu mua nhầm tiêu chuẩn, bạn sẽ không thể lắp khớp các lỗ bu lông với nhau.

3. Kiểu bề mặt (Facing):

   • RF (Raised Face): Có gờ lên, giúp tập trung áp lực siết vào gioăng, tăng khả năng làm kín.

   • FF (Flat Face): Bề mặt phẳng hoàn toàn, thường dùng cho bích gang.

5. So sánh mặt bích PN10 – PN16 – PN25

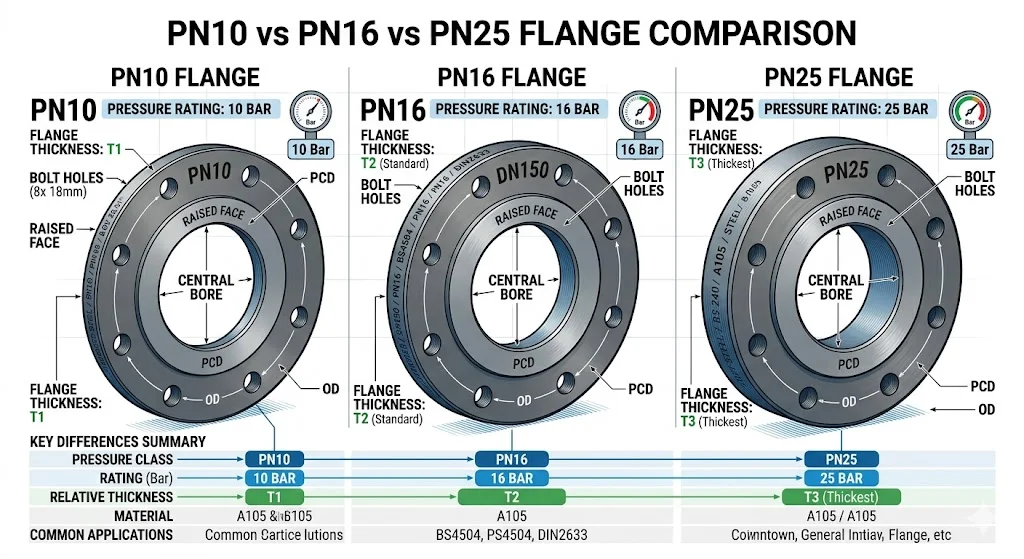

Tại sao PN16 lại được coi là "tiêu chuẩn quốc dân"? Hãy cùng nhìn vào bảng so sánh dưới đây:

Insight: Khoảng 80% các hệ thống kỹ thuật tòa nhà và nhà máy hiện nay đều sử dụng PN16. Lý do bởi vì PN10 đôi khi quá yếu trước các cú sốc áp suất (búa nước), còn PN25 lại quá dư thừa và đắt đỏ. PN16 chính là "điểm giao thoa" hoàn hảo giữa độ an toàn và kinh tế.

6. Ứng dụng thực tế và những sai lầm thường gặp

Khi nào bạn nên chọn PN16 flange?

PN16 flange là lựa chọn bắt buộc cho:

• Hệ thống cấp nước sạch cho các tòa nhà cao tầng (nơi áp suất cột áp thường cao).

• Hệ thống điều hòa trung tâm (HVAC) và chiller.

• Mạng lưới đường ống PCCC tiêu chuẩn.

• Kết nối giữa ống dẫn và các loại máy bơm công nghiệp.

Sai lầm chết người khi lựa chọn

• Nhầm lẫn áp suất tĩnh và áp suất đỉnh: Hệ thống hoạt động ở 12 bar nhưng khi khởi động bơm áp suất vọt lên 18 bar. Nếu dùng bích PN16, nguy cơ bung mối nối là rất cao.

• Lắp sai tiêu chuẩn (Cross-standard): Lắp mặt bích tiêu chuẩn JIS 10K vào bích PN16 BS4504. Kết quả: lỗ bu lông lệch nhau vài milimet và không thể xỏ bu lông qua.

• Tiết kiệm vật liệu sai chỗ: Dùng bích thép đen cho môi trường nước biển hoặc hóa chất, dẫn đến han gỉ và rò rỉ chỉ sau vài tháng.

Hậu quả: Không chỉ là rò rỉ lưu chất, việc vỡ mối nối bích áp lực cao có thể gây tai nạn lao động nghiêm trọng và làm gián đoạn toàn bộ dây chuyền sản xuất, gây thiệt hại hàng tỷ đồng.

7. Hướng dẫn lắp đặt PN16 flange đúng chuẩn kỹ thuật

Để đảm bảo mối nối không bao giờ rò rỉ, hãy tuân thủ Checklist sau:

Checklist lựa chọn

1. Xác định áp suất: Áp suất làm việc tối đa (bao gồm cả áp lực đỉnh) phải < 16 bar.

2. Đồng nhất tiêu chuẩn: Kiểm tra thiết bị hiện có (Van, Bơm) đang dùng tiêu chuẩn gì (BS, DIN, ANSI...).

3. Chọn vật liệu: Nước sạch dùng thép mạ kẽm/Inox; hóa chất dùng Inox 316/nhựa HDPE.

Quy tắc lắp đặt "Vàng"

• Siết bu lông theo hình sao: Luôn siết các cặp bu lông đối diện nhau để mặt bích tiến vào đều, không bị vênh, giúp ép gioăng đều.

• Dùng gioăng phù hợp: PN16 yêu cầu gioăng có độ đàn hồi tốt. Với nước lạnh dùng gioăng cao su EPDM, nước nóng hoặc hơi dùng gioăng không amiăng hoặc gioăng chì.

• Kiểm tra sau 24h: Sau khi hệ thống vận hành có áp lực, hãy kiểm tra và siết lại bu lông một lần nữa vì gioăng có thể bị co ngót.

8. FAQ – Giải đáp thắc mắc về PN16 flange

1. Mặt bích PN16 có chịu được áp suất 20 bar không?

Trong điều kiện thử nghiệm ngắn hạn, nó có thể chịu được. Tuy nhiên, để vận hành lâu dài, tuyệt đối không sử dụng quá 16 bar. Nếu hệ thống thường xuyên chạy ở 16-18 bar, bạn phải nâng cấp lên PN25.

2. PN16 và JIS 10K có giống nhau không?

Không. JIS 10K là tiêu chuẩn Nhật Bản chịu áp ~10 bar, lỗ bu lông hoàn toàn khác với PN16 (tiêu chuẩn châu Âu/Anh). Đừng cố lắp lẫn hai loại này.

3. Tại sao mặt bích inox PN16 lại đắt hơn nhiều so với thép?

Inox (thép không gỉ) có giá nguyên liệu cao và khó gia công hơn thép carbon. Đổi lại, nó không bị ăn mòn và có tuổi thọ lên tới hàng chục năm trong môi trường khắc nghiệt.

4. Có thể dùng bu lông thường cho bích PN16 inox không?

Không nên. Sự khác biệt về điện thế giữa thép (của bu lông thường) và inox (của mặt bích) sẽ gây ra ăn mòn điện hóa, làm rỉ sét bu lông rất nhanh và gây hỏng mối nối. Hãy dùng bu lông inox cùng loại.

5. Mặt bích PN16 có tiêu chuẩn quốc tế không?

Có, PN16 flange được quy định bởi nhiều tiêu chuẩn quốc tế phổ biến như BS4504 (Anh), DIN (Đức), EN1092-1 (Châu Âu).

Kết luận

Việc hiểu đúng và chọn đúng mặt bích PN16 không chỉ là vấn đề kỹ thuật, mà còn là bài toán về kinh tế và sự an toàn của công trình. Đây là loại mặt bích “đa năng”, đáp ứng tốt phần lớn nhu cầu trong hệ thống cấp thoát nước, HVAC và nhiều ứng dụng công nghiệp tiêu chuẩn.

Lời khuyên từ chuyên gia: Đừng bao giờ thỏa hiệp với những loại mặt bích không rõ nguồn gốc hoặc thiếu thông số PN rõ ràng. Một lỗi nhỏ ở mối nối bích có thể phá hỏng cả một hệ thống đường ống triệu đô.

Bên cạnh đó, bạn cần hiểu rằng PN16 không chỉ là con số về áp suất, mà còn liên quan trực tiếp đến độ dày vật liệu, khả năng chịu lực và độ bền lâu dài. Việc lựa chọn sai cấp PN hoặc dùng hàng không đạt chuẩn có thể không gây sự cố ngay lập tức, nhưng sẽ trở thành điểm yếu tiềm ẩn khi hệ thống vận hành trong thời gian dài hoặc gặp biến động áp suất.

Ngoài ra, để đảm bảo hiệu quả tối đa, cần chú ý đến tính đồng bộ giữa mặt bích và thiết bị, bao gồm tiêu chuẩn (DIN, JIS, ANSI), loại gioăng và cấp bền bu lông. Kết hợp với quy trình siết lực đúng kỹ thuật (siết chéo, đều lực), bạn sẽ đảm bảo được độ kín và độ ổn định của toàn bộ hệ thống.

Tóm lại: Đầu tư đúng PN16 flange ngay từ đầu chính là cách giảm thiểu rủi ro, tối ưu chi phí bảo trì và đảm bảo an toàn vận hành lâu dài cho công trình của bạn.
