Bích Thép Rỗng DN150: Cẩm Nang Kỹ Thuật Và Hướng Dẫn Lựa Chọn Từ Chuyên Gia

A. MỞ BÀI

Trong quá trình thi công và lắp đặt hệ thống đường ống công nghiệp kích thước DN150, các kỹ sư hiện trường thường xuyên đối mặt với một bài toán hóc búa: Làm thế nào để kết nối các cụm thiết bị lớn như van chặn, máy bơm cao áp hoặc các thiết bị đo lường vào hệ thống một cách linh hoạt? Thực tế, chúng ta không thể sử dụng phương pháp hàn trực tiếp tại mọi vị trí, bởi điều này sẽ gây khó khăn cho việc bảo trì, tháo lắp hoặc thay thế thiết bị sau này.

Giải pháp tối ưu nhất chính là sử dụng bích thép rỗng DN150. Tuy nhiên, vấn đề phát sinh khi thị trường hiện nay cung cấp quá nhiều biến thể: từ bích rỗng Slip-on, Welding Neck đến Blind flange. Một sai lầm phổ biến mà rất nhiều đơn vị mắc phải là chọn nhầm loại tiêu chuẩn hoặc kiểu bích, dẫn đến tình trạng không thể khớp nối bu lông hoặc gây rò rỉ nghiêm trọng khi thử áp.

Việc hiểu rõ về thông số và bản chất của bích thép rỗng DN150 không chỉ giúp hệ thống vận hành bền bỉ mà còn tiết kiệm đáng kể chi phí tái đầu tư. Bài viết dưới đây sẽ phân tích sâu dưới góc độ chuyên gia kỹ thuật để giúp bạn có cái nhìn chuẩn xác nhất trước khi ra quyết định mua hàng.

B. KIẾN THỨC NỀN

Bích Thép Rỗng DN150 Là Gì?

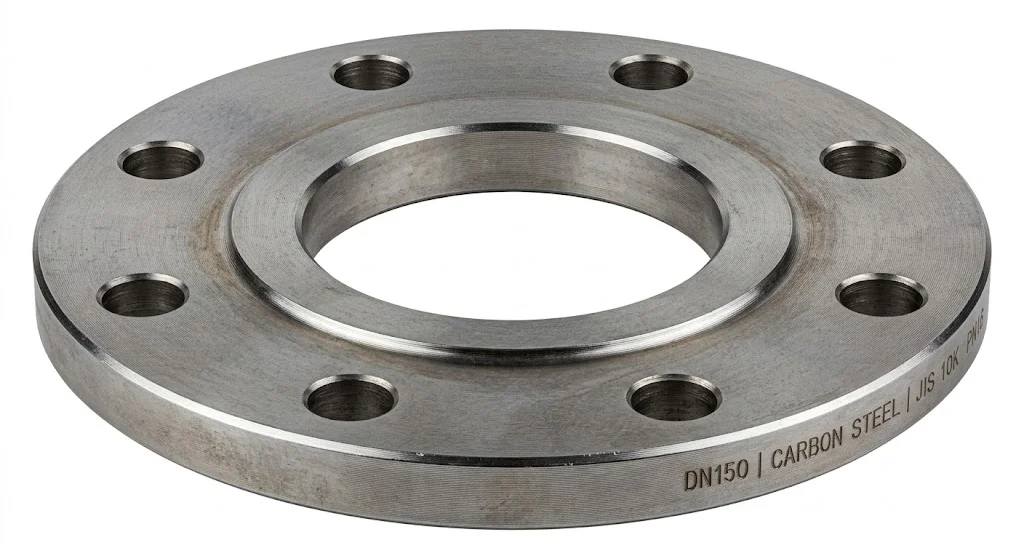

Để hiểu một cách đơn giản nhất, bích thép rỗng DN150 là một phụ kiện cơ khí có hình dạng đĩa tròn, được chế tạo với một lỗ rỗng trung tâm cho phép lưu chất (nước, dầu, khí) đi qua. Chữ "DN150" định danh cho kích thước đường ống danh nghĩa mà mặt bích này sẽ gắn vào, tương đương với đường kính ngoài của ống xấp xỉ 168mm (tùy theo tiêu chuẩn).

Điểm khác biệt lớn nhất giúp bạn nhận diện nhanh chóng chính là: Rỗng ≠ Bịt kín. Trong khi bích đặc (Blind flange) được dùng để kết thúc một đường ống, thì bích rỗng lại là "cầu nối" để dòng chảy tiếp tục lưu thông xuyên suốt hệ thống.

Dưới góc độ chuyên môn, bích thép rỗng có kích thước DN150 là loại mặt bích có lỗ trung tâm cho phép lưu chất đi qua, được sử dụng để kết nối các đoạn ống hoặc thiết bị trong hệ thống đường ống DN150. Vật liệu cấu tạo thường là thép carbon được mạ kẽm hoặc sơn đen chống rỉ, hoặc thép không gỉ (Inox) cho các môi trường hóa chất đặc thù. Việc lựa chọn bích rỗng chuẩn xác đảm bảo rằng tiết diện lưu thông không bị bóp nghẹt, từ đó duy trì áp suất ổn định cho toàn hệ thống.

Nguyên Lý Hoạt Động Của Mối Nối Bích

Cơ chế hoạt động của bích thép rỗng có kích thước DN150 dựa trên nguyên lý ép nén cơ học. Một mối nối hoàn chỉnh sẽ bao gồm hai mặt bích đặt đối xứng nhau, bao quanh đầu ống hoặc thiết bị.

Quy trình hoạt động diễn ra như sau:

• Kết nối ống: Hai mặt bích được cố định vào đầu ống bằng phương pháp hàn hoặc ren.

• Làm kín: Một vòng đệm (gioăng/gasket) làm bằng cao su, EPDM hoặc chì được đặt ở giữa hai mặt tiếp xúc của bích.

• Liên kết: Hệ thống bu lông đai ốc xuyên qua các lỗ bích và được siết chặt.

• Lưu thông: Lưu chất đi qua phần rỗng trung tâm mà không bị rò rỉ ra bên ngoài nhờ lực ép của bu lông lên gioăng.

Điểm mấu chốt ở đây chính là độ kín khít. Một mối nối bích thành công không chỉ phụ thuộc vào lực siết của người thợ mà còn nằm ở độ phẳng của bề mặt flange và chất lượng của gioăng làm kín. Nếu mặt bích rỗng bị vênh hoặc chọn sai loại gioăng, áp lực dòng chảy sẽ dễ dàng phá vỡ sự liên kết này.

C. PHÂN TÍCH CHUYÊN SÂU

Phân Loại Bích Thép Rỗng DN150 Phổ Biến

Không phải mọi mặt bích rỗng đều giống nhau. Tùy vào yêu cầu kỹ thuật, chúng được chia thành các nhóm chính:

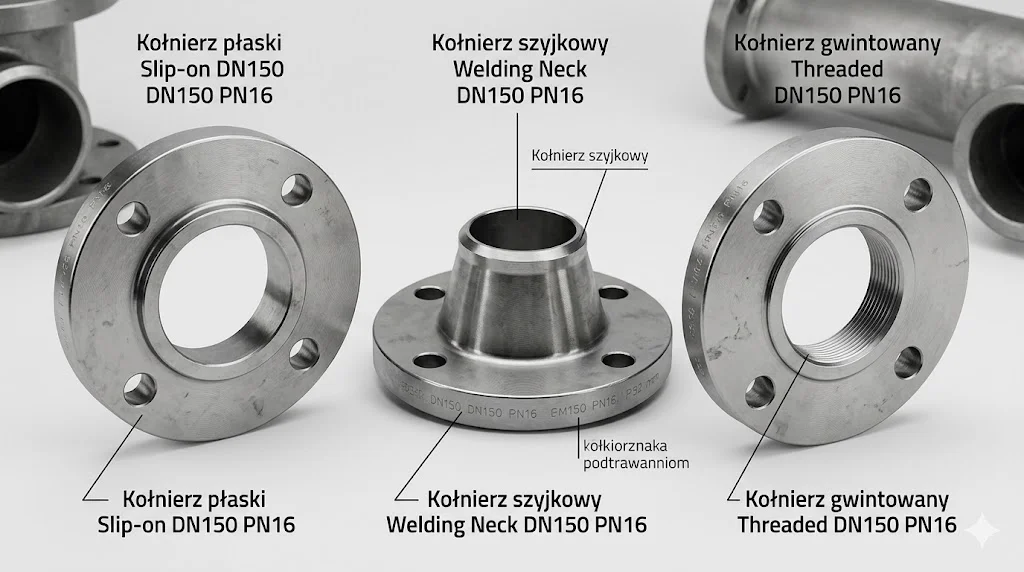

1. Theo kiểu kết nối:

   • Slip-on Flange (Bích hàn trượt): Ống được đút vào bên trong lỗ bích và hàn cả mặt trong lẫn mặt ngoài. Đây là loại phổ biến nhất vì dễ lắp đặt.

   • Welding Neck Flange (Bích cổ hàn): Có phần cổ dài để hàn đối đầu với ống, chịu được áp suất và nhiệt độ cực cao.

   • Threaded Flange (Bích ren): Kết nối bằng ren, dùng cho các vị trí không được phép hàn (dễ cháy nổ).

2. Theo tiêu chuẩn kỹ thuật (Rất quan trọng):

   • Tiêu chuẩn JIS (Nhật Bản): Thường gặp nhất là JIS 10K, JIS 20K.

   • Tiêu chuẩn DIN (Đức): Phân loại theo áp lực PN10, PN16.

   • Tiêu chuẩn ANSI (Mỹ): Phân loại theo Class 150, Class 300.

3. Theo vật liệu:

   • Thép Carbon (A105, Q235): Dùng cho nước sạch, PCCC.

   • Thép không gỉ (Inox 304, 316): Dùng cho thực phẩm, hóa chất.

Thông Số Kỹ Thuật Quan Trọng Của Bích Thép Rỗng DN150

Để mua đúng loại bích thép rỗng có kích thước DN150, bạn không thể chỉ nói tên kích thước. Hãy chú ý đến "ma trận" thông số sau để tránh việc mua về nhưng không lắp được:

• Kích thước danh nghĩa: DN150 (~6 inch). Đường kính lỗ trong phải khớp với đường kính ngoài của ống (thường là 165mm hoặc 168mm tùy tiêu chuẩn).

• Áp suất làm việc: Bạn cần PN10 hay PN16? Class 150 hay Class 300? Áp suất càng cao thì độ dày của bích càng lớn.

• PCD (Pitch Circle Diameter): Đây là đường kính của vòng tròn đi qua tâm các lỗ bu lông. Đây là thông số "tử huyệt" khiến nhiều người mua nhầm. Chỉ cần sai lệch 2mm, bu lông sẽ không thể xuyên qua.

• Số lỗ bu lông: Với DN150, tiêu chuẩn JIS 10K thường có 8 lỗ, trong khi một số tiêu chuẩn khác có thể khác đi.

• Độ dày bích: Ảnh hưởng trực tiếp đến khả năng chịu lực uốn và lực nén.

Lưu ý: Việc không đồng bộ tiêu chuẩn (ví dụ mang bích JIS lắp vào van tiêu chuẩn DIN) là sai lầm chết người dẫn đến lệch bu lông và đình trệ thi công.

So Sánh Bích Rỗng Với Các Loại Bích Khác

Nhiều khách hàng thường nhầm lẫn giữa các khái niệm. Hãy làm rõ:

Bích rỗng vs Bích đặc (Blind Flange):

• Bích rỗng: Giống như một chiếc bánh xe, có lỗ ở giữa. Mục tiêu là cho dòng chảy đi qua.

• Bích đặc: Giống như một chiếc đĩa kín. Mục tiêu là bịt đầu ống để ngăn dòng chảy hoặc để chờ mở rộng hệ thống sau này.

Bích rỗng vs Welding Neck (WN): Thực tế, "rỗng" là một đặc tính vật lý (có lỗ), trong khi "Welding Neck" là một kiểu thiết kế cụ thể. Một mặt bích Welding Neck chắc chắn là bích rỗng, nhưng không phải bích rỗng nào cũng là loại Welding Neck (có thể là Slip-on).

Insight từ chuyên gia: Hãy coi "rỗng" là một đặc tính chung. Khi đặt hàng, bạn cần nêu rõ: "Tôi cần bích thép rỗng có kích thước DN150, kiểu Slip-on, tiêu chuẩn JIS 10K". Như vậy mới là đầy đủ và chính xác.

Tại Sao Phải Chọn Đúng DN150 Và Đúng Tiêu Chuẩn?

DN150 là một kích thước "nhạy cảm" trong ngành ống. Sai lầm phổ biến nhất tại các công trường Việt Nam là sự nhầm lẫn giữa hệ mm và hệ inch.

Nếu bạn chọn sai DN, mặt bích sẽ không lọt được ống hoặc lỗ quá rộng gây khó khăn cho việc hàn. Nhưng nguy hiểm hơn là sai tiêu chuẩn. Một mặt bích bích thép rỗng có kích thước DN150 chuẩn JIS 10K có thông số PCD hoàn toàn khác với chuẩn DIN PN16. Nếu bạn đã lỡ hàn bích vào ống mà khi đưa van vào mới phát hiện lệch lỗ bu lông, chi phí cắt bỏ và làm lại sẽ cực kỳ tốn kém, chưa kể đến việc làm chậm tiến độ bàn giao dự án.

D. ỨNG DỤNG THỰC TẾ

Khi Nào Nên Dùng Bích Thép Rỗng DN150?

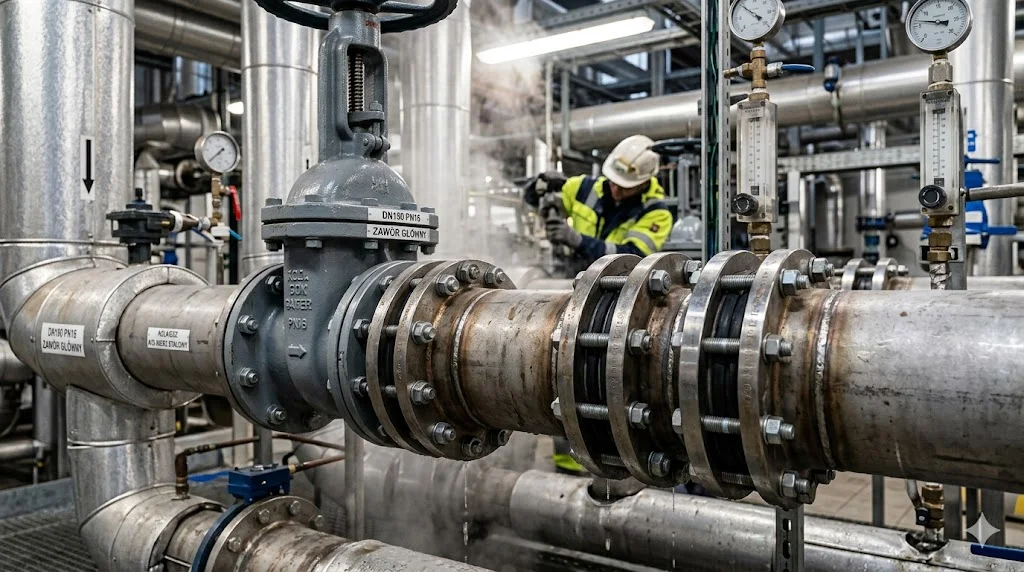

Nhờ tính linh hoạt, mặt bích rỗng DN150 xuất hiện trong hầu hết các hạ tầng kỹ thuật hiện nay:

• Hệ thống cấp thoát nước: Kết nối các đoạn ống gang, ống thép dẫn nước sạch hoặc nước thải.

• Hệ thống PCCC: Lắp đặt các họng tiếp nước, kết nối máy bơm chữa cháy áp lực cao.

• Hệ thống HVAC: Dùng trong các đường ống dẫn nước lạnh (Chiller) của tòa nhà.

• Ngành Dầu khí & Hóa chất: Kết nối các bồn chứa, tháp chưng cất đòi hỏi tháo lắp định kỳ để vệ sinh.

Điều kiện tiên quyết để dùng bích rỗng là khi hệ thống cần khả năng tháo lắp nhanh mà phương pháp hàn cố định không đáp ứng được.

Sai Lầm Thường Gặp Của Người Thu Mua

Từ kinh nghiệm thực chiến, chúng tôi đúc kết các lỗi "kinh điển" sau:

1. Nhầm lẫn kích thước: Nhầm DN150 với phi 168 (thực tế phi 168 là đường kính ngoài của ống DN150, nhưng đôi khi người mua lại chọn nhầm sang size DN khác).

2. Râu ông nọ chắp cằm bà kia: Mua bích tiêu chuẩn DIN để lắp cho hệ thống van tiêu chuẩn ANSI.

3. Bỏ qua áp suất: Chọn bích mỏng (áp lực thấp) cho hệ thống bơm cao áp dẫn đến cong vênh bích khi vận hành.

4. Sai vật liệu: Dùng bích thép carbon cho môi trường nước biển hoặc hóa chất, dẫn đến han rỉ chỉ sau vài tháng sử dụng.

E. HƯỚNG DẪN / CHECKLIST LỰA CHỌN

Cách Chọn Bích Thép Rỗng DN150 Chuẩn Xác

Để đảm bảo hiệu quả 100%, hãy áp dụng checklist sau:

• ✔ Xác định áp suất: Hệ thống chạy 10 bar (PN10) hay 16 bar (PN16)?

• ✔ Kiểm tra môi trường: Nước sạch, hóa chất hay hơi nóng? (Để chọn bích đen, mạ kẽm hay Inox).

• ✔ Chọn kiểu bích: Slip-on (phổ thông) hay Welding Neck (áp lực cao)?

• ✔ Chốt tiêu chuẩn: Hỏi kỹ đơn vị thiết kế xem hệ thống dùng JIS, DIN hay ANSI.

• ✔ Thông số PCD: Yêu cầu nhà cung cấp gửi bản vẽ kỹ thuật để đối soát số lỗ bu lông và PCD.

Lưu Ý Quan Trọng Khi Lắp Đặt

Kỹ thuật lắp đặt chiếm 50% độ bền của mối nối:

1. Siết bu lông theo hình sao: Luôn siết các cặp bu lông đối diện nhau để mặt bích tiến vào đều, tránh làm biến dạng gioăng.

2. Sử dụng gioăng phù hợp: Đừng tiết kiệm tiền gioăng. Một chiếc gioăng tốt sẽ cứu bạn khỏi những vụ rò rỉ tốn kém sau này.

3. Không siết quá lực: Siết vừa đủ theo thông số khuyến cáo của nhà sản xuất để tránh làm đứt bu lông hoặc nứt vành bích.

4. Thử áp: Luôn thực hiện Test áp sau khi lắp đặt trước khi đưa hệ thống vào vận hành chính thức.

F. FAQ (CÂU HỎI THƯỜNG GẶP)

1. Bích thép rỗng DN150 là gì?

 → Đây là loại mặt bích có lỗ trung tâm cho dòng chảy đi qua, chuyên dùng cho ống có kích thước danh nghĩa 150mm.

2. Nó có chịu được áp suất cao không?

→ Có, nhưng phụ thuộc vào Class hoặc PN. Ví dụ bích Class 300 có thể chịu áp suất gấp nhiều lần Class 150.

3. Làm sao phân biệt bích rỗng với bích đặc bằng mắt thường?

→ Rất đơn giản: Bích rỗng trông như cái nhẫn lớn (có lỗ), bích đặc trông như cái đĩa phẳng (không có lỗ).

4. DN150 tương đương với bao nhiêu mm?

→ DN150 tương đương với đường ống có đường kính ngoài khoảng 165mm - 168mm (tùy độ dày và tiêu chuẩn).

G. KẾT LUẬN

Bích thép rỗng DN150 không chỉ là một miếng thép tròn, nó là thành phần cốt yếu đảm bảo sự linh hoạt và an toàn cho toàn bộ hạ tầng đường ống. Việc lựa chọn đúng loại bích, đúng tiêu chuẩn và tuân thủ quy trình lắp đặt sẽ giúp doanh nghiệp tránh được những rủi ro vận hành không đáng có và tối ưu hóa chi phí bảo trì.

Hy vọng những phân tích chuyên sâu trên đã giúp bạn có đủ kiến thức để tự tin lựa chọn phụ kiện cho dự án của mình. Một quyết định đúng đắn ngay từ đầu sẽ giúp dòng chảy của bạn luôn thông suốt.
