Van bướm tay: Giải pháp đóng mở dòng chảy tối ưu, tiết kiệm và hiệu quả

Giới thiệu

Trong thiết kế và vận hành các hệ thống cấp thoát nước, xử lý nước thải hay hệ thống điều hòa không khí (HVAC), yêu cầu về việc đóng/mở dòng chảy một cách nhanh chóng và tin cậy luôn là ưu tiên hàng đầu. Tuy nhiên, nhiều đơn vị quản lý vận hành đang đối mặt với những bài toán khó về chi phí và công năng. Nếu sử dụng van cổng (gate valve), người vận hành phải tốn rất nhiều thời gian và công sức để xoay vô lăng nhiều vòng mới có thể đóng kín dòng chảy. Ngược lại, việc trang bị hệ thống van điều khiển điện hoặc khí nén tuy hiện đại nhưng lại đòi hỏi mức đầu tư ban đầu cực lớn và chi phí bảo trì hệ thống điện phức tạp.

Vậy đâu là giải pháp cân bằng giữa hiệu suất đóng mở và tính kinh tế? Câu trả lời chính là van bướm tay. Đây là dòng van công nghiệp được ưa chuộng nhất nhờ thiết kế tinh gọn, khả năng vận hành thủ công linh hoạt và mức giá thành vô cùng cạnh tranh. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật, giúp bạn hiểu rõ bản chất và cách lựa chọn loại van này chuẩn xác nhất cho công trình của mình.

Kiến thức nền

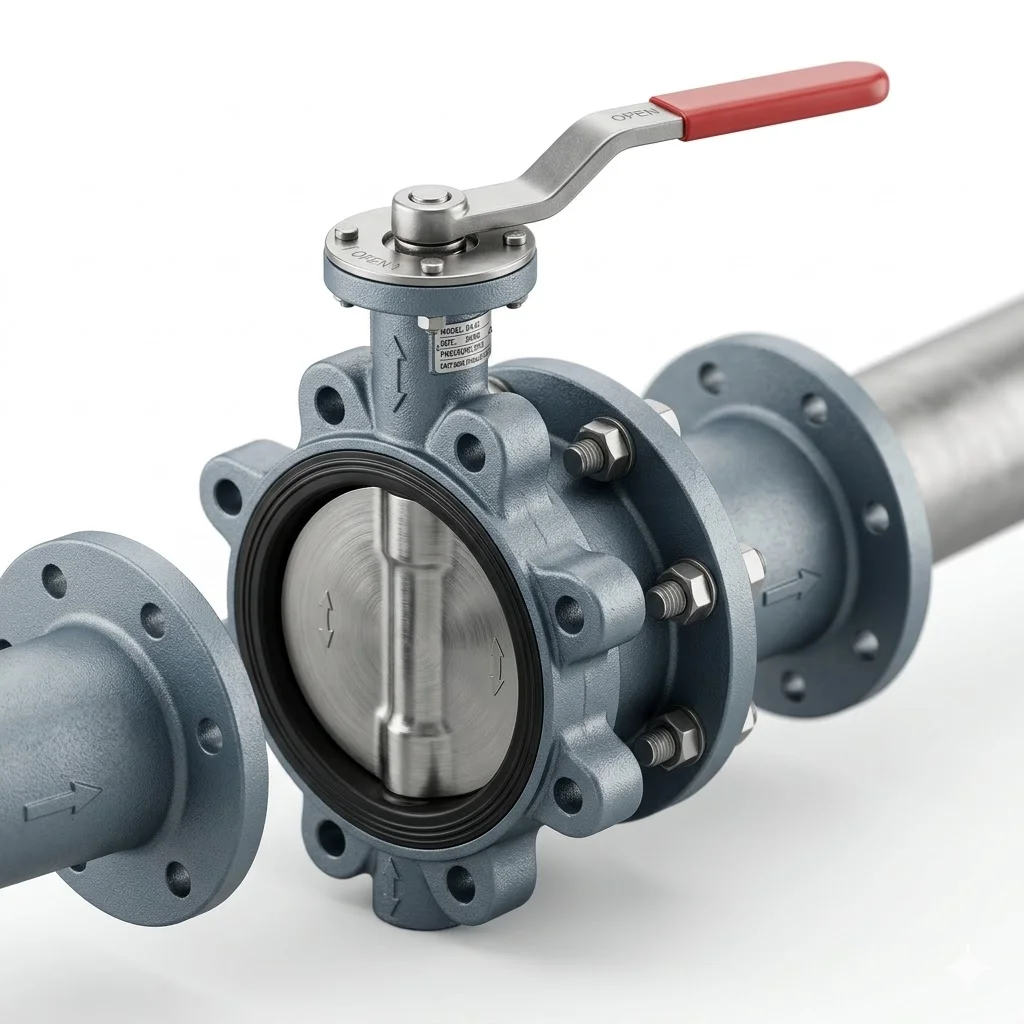

Van bướm tay là gì? Định nghĩa chuẩn kỹ thuật

Van bướm tay (Manual Butterfly Valve) là một loại van công nghiệp có cấu tạo thân mỏng, sử dụng cơ chế đĩa xoay quanh trục để kiểm soát dòng chảy. Điểm đặc trưng nhất của dòng van này là bộ phận điều khiển thủ công bằng tay gạt (Lever) hoặc tay quay vô lăng kết hợp hộp số (Gear), thay vì sử dụng các bộ truyền động tự động.

Tên gọi "van bướm" xuất phát từ hình dáng đĩa van mỏng, phẳng giống như cánh bướm xoay trong lòng đường ống. Đây là thiết bị lý tưởng cho các hệ thống đòi hỏi:

• Đóng mở nhanh: Chỉ cần xoay một góc 90 độ để chuyển trạng thái từ đóng hoàn toàn sang mở hoàn toàn.

• Thiết kế gọn nhẹ: Chiều dài thân van rất ngắn, giúp tiết kiệm không gian lắp đặt tối đa so với van bi hay van cổng.

• Chi phí thấp: Là dòng van có giá thành rẻ nhất trong phân khúc các loại van cùng kích thước và vật liệu.

Nguyên lý hoạt động của loại van này

Cơ chế vận hành của loại van này dựa trên sự thay đổi vị trí của đĩa van so với hướng dòng chảy. Khi người vận hành tác động lực vào tay gạt hoặc tay quay, trục van sẽ truyền lực làm đĩa van xoay quanh tâm trục.

• Trạng thái mở hoàn toàn (Góc 0°): Đĩa van nằm song song với dòng chảy, diện tích cản trở thấp nhất, cho phép lưu chất đi qua tối đa.

• Trạng thái đóng hoàn toàn (Góc 90°): Đĩa van xoay vuông góc với đường ống, ép chặt vào gioăng làm kín để ngăn chặn dòng chảy.

Một điểm đáng lưu ý là loại van này hoàn toàn có thể dùng để điều tiết lưu lượng bằng cách cố định đĩa van ở các góc mở trung gian. Tuy nhiên, do cấu tạo đĩa nằm giữa dòng chảy, nó tạo ra một lượng tổn thất áp suất nhất định và không thể đạt độ chính xác cao như van cầu. Tuy vậy, nhờ cấu trúc đơn giản, ít chi tiết chuyển động, van bướm rất ít khi xảy ra lỗi kẹt hay hỏng hóc vặt trong quá trình sử dụng.

Phân tích chuyên sâu

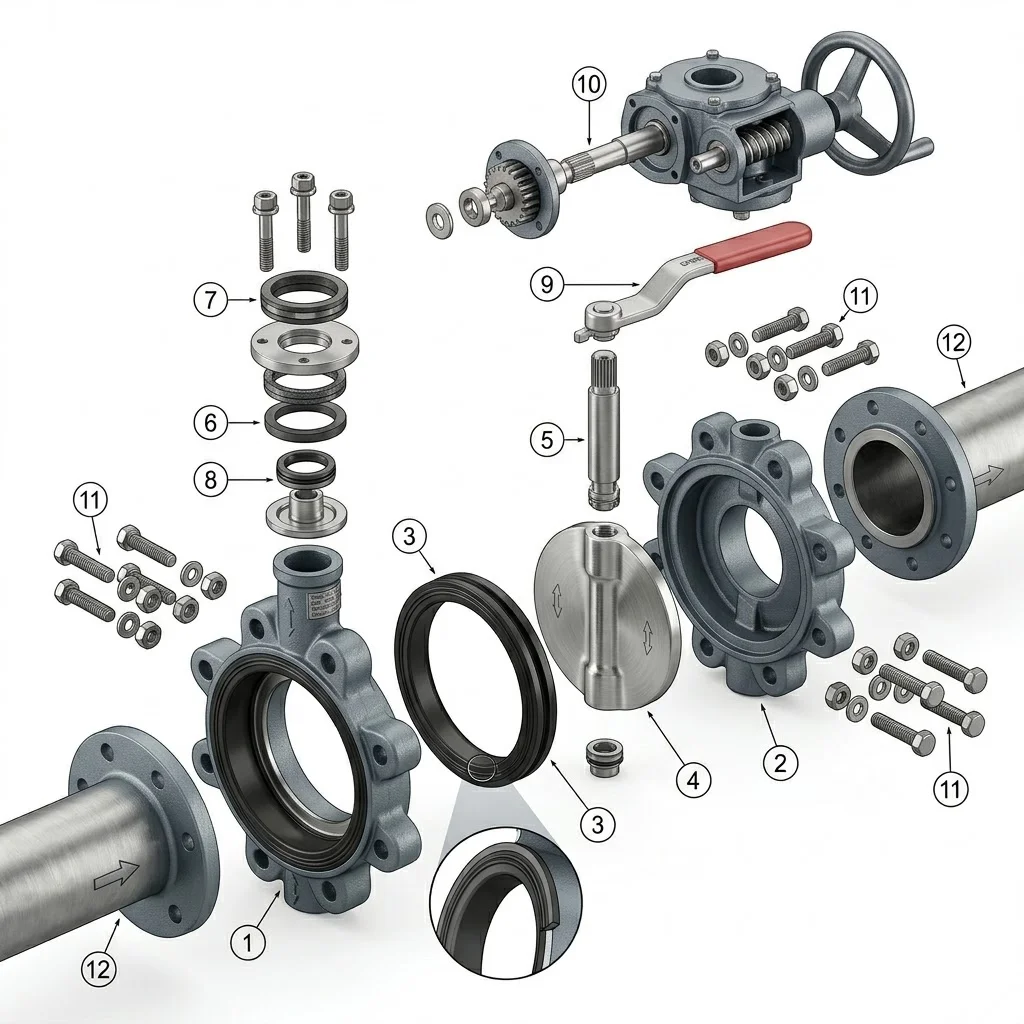

Cấu tạo chi tiết của van bướm tay

Để một chiếc van bướm này hoạt động bền bỉ trong môi trường công nghiệp, nó được cấu thành từ 5 bộ phận chính với các đặc tính vật liệu khác nhau:

1. Thân van: Thường đúc từ gang (Cast Iron), inox hoặc nhựa uPVC. Thân van có vai trò bảo vệ các chi tiết bên trong và kết nối với đường ống.

2. Đĩa van: Là bộ phận trực tiếp tiếp xúc với lưu chất. Đĩa van inox 304/316 là lựa chọn phổ biến nhất để chống ăn mòn.

3. Trục van: Truyền lực từ tay điều khiển tới đĩa van, đòi hỏi vật liệu thép hợp kim cứng cáp.

4. Gioăng làm kín (Seat): Thường làm từ cao su EPDM (cho nước sạch) hoặc PTFE/Teflon (cho hóa chất). Gioăng chính là yếu tố quyết định độ kín khít và ngăn chặn rò rỉ.

5. Tay gạt/Tay quay: Bộ phận điều khiển bên ngoài, thường có khóa vị trí để cố định góc mở của van.

Insight: Chất lượng của gioăng và độ nhẵn bề mặt đĩa van sẽ quyết định 80% tuổi thọ và khả năng chống rò rỉ của thiết bị.

Phân loại van bướm tay phổ biến hiện nay

Dựa trên các đặc điểm về cơ khí và vật liệu, người ta chia van bướm này thành các nhóm sau:

• Theo cơ chế điều khiển:

  • Tay gạt: Dành cho các kích thước nhỏ (thường dưới DN200), giúp đóng mở cực nhanh.

  • Tay quay (hộp số): Dùng cho các size lớn, hộp số giúp giảm lực vặn, cho phép đóng mở nhẹ nhàng hơn.

• Theo vật liệu chế tạo:

  • Thân gang đĩa inox: Tiêu chuẩn cho hệ thống nước và PCCC.

  • Toàn thân inox: Dùng cho thực phẩm, hóa chất.

  • Van bướm nhựa: Dùng cho nước biển hoặc axit ăn mòn.

• Theo kiểu kết nối:

  • Dạng Wafer: Kẹp giữa hai mặt bích (phổ biến nhất vì nhẹ và rẻ).

  • Dạng Lug: Có các tai xỏ bulong trực tiếp.

  • Dạng mặt bích: Có hai mặt bích đúc liền trên thân van cho các đường ống cực lớn.

Thông số kỹ thuật quan trọng cần lưu ý

Khi lựa chọn loại van này, việc nhầm lẫn các thông số kỹ thuật có thể dẫn đến hậu quả nghiêm trọng như vỡ thân van hoặc rò rỉ hệ thống:

• Áp suất làm việc: Phổ biến là PN10, PN16 (tương đương 10-16 bar). Hệ thống áp lực cao cần chọn van đạt chuẩn PN25.

• Nhiệt độ: Gioăng EPDM chịu được nhiệt khoảng -10°C đến 120°C. Nếu dùng cho hơi nóng, bắt buộc phải dùng gioăng PTFE hoặc gioăng kim loại.

• Kích thước định danh: DN50 đến DN1000. Cần lưu ý sự tương thích giữa size van và size ống.

• Tiêu chuẩn kết nối: JIS 10K, BS, ANSI, DIN. Chọn sai tiêu chuẩn mặt bích sẽ không thể lắp đặt được bulong.

So sánh van bướm tay với các loại van khác

Để hiểu rõ tại sao loại van này lại là lựa chọn "quốc dân" cho đường ống lớn, hãy cùng xem bảng so sánh sau:

Insight: Ở cùng một kích thước ống lớn (ví dụ DN300), một chiếc van bướm này có giá chỉ bằng 1/3 van bi và nhẹ hơn van cổng gấp nhiều lần, giúp giảm tải trọng lên hệ thống giá đỡ ống.

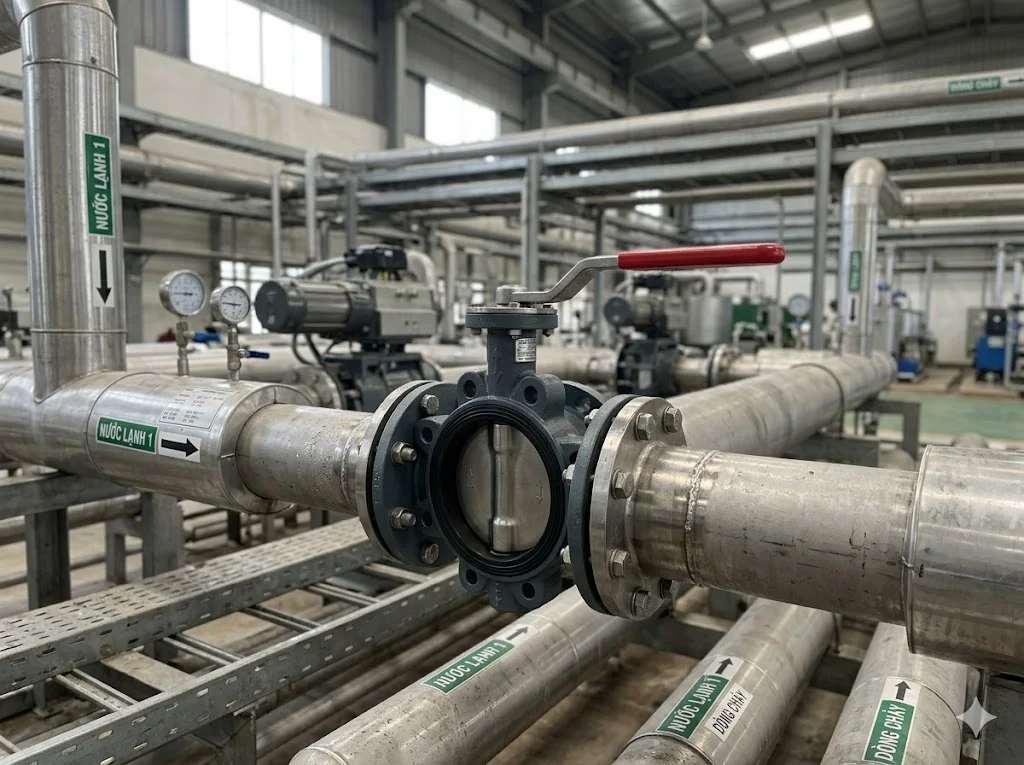

Ứng dụng thực tế

Khi nào nên dùng loại van này?

Dòng van này là giải pháp ưu tiên trong các kịch bản sau:

1. Hệ thống cấp thoát nước: Van chặn tại các nhánh đường ống chính trong tòa nhà, khu dân cư.

2. Hệ thống HVAC: Điều tiết lưu lượng nước lạnh hoặc nước nóng đi qua dàn trao đổi nhiệt.

3. Phòng cháy chữa cháy (PCCC): Van bướm có tay gạt có công tắc giám sát là thiết bị bắt buộc trong các cụm bơm chữa cháy.

4. Sản xuất công nghiệp nhẹ: Ngành giấy, dệt nhuộm, chế biến gỗ.

Khi nên dùng: Khi bạn cần một giải pháp khống chế dòng chảy tin cậy, thao tác thủ công dễ dàng mà không muốn tốn quá nhiều kinh phí cho các bộ điều khiển tự động.

Sai lầm thường gặp khi sử dụng loại van này

Ngay cả một thiết bị đơn giản như van bướm cũng thường bị lắp đặt sai cách:

• Dùng cho áp lực vượt ngưỡng: Lắp van PN10 vào hệ thống PN16 khiến đĩa van bị biến dạng, không thể đóng kín.

• Chọn sai vật liệu gioăng: Dùng gioăng EPDM cho hóa chất có nồng độ cao khiến gioăng bị trương nở, mủn chỉ sau vài tuần.

• Không bảo trì định kỳ: Trục van bị gỉ sét do độ ẩm môi trường khiến tay quay trở nên nặng nề, khó vận hành.

• Lắp sai chiều: Dù van bướm đa phần là hai chiều, nhưng một số dòng có chiều ưu tiên. Việc lắp sai có thể làm tăng mô-men xoắn cần thiết để mở van.

Hướng dẫn / checklist

Cách chọn loại van này phù hợp (Checklist)

Trước khi quyết định mua hàng, hãy rà soát qua danh sách kiểm tra chuyên gia sau:

• Lưu chất là gì? (Nước sạch chọn gang + EPDM; Hóa chất chọn inox + PTFE).

• Nhiệt độ tối đa: Hệ thống có bao giờ vượt quá 120°C không?

• Áp lực làm việc: Áp suất tối đa của bơm là bao nhiêu bar?

• Kích thước ống: Van DN bao nhiêu là phù hợp với ống sẵn có?

• Kiểu vận hành: Dưới DN150 nên dùng tay gạt, trên DN200 nên dùng tay quay để đảm bảo sức lực cho nhân viên vận hành.

Hướng dẫn lắp đặt & sử dụng đúng kỹ thuật

1. Mở đĩa van một góc nhỏ (khoảng 10-20°): Trước khi lắp vào giữa hai mặt bích để tránh đĩa van bị kẹt vào mép ống.

2. Lắp đúng tâm: Đảm bảo van nằm chính giữa hai mặt bích để gioăng làm kín được ép đều.

3. Siết bulong đối xứng: Siết dần theo hình sao để lực ép phân bổ đều lên bề mặt gioăng.

4. Kiểm tra vận hành: Sau khi lắp, thử đóng mở hoàn toàn 3-5 lần để đảm bảo đĩa van không chạm vào thành ống bên trong.

FAQ (Câu hỏi thường gặp)

Câu hỏi thường gặp về van bướm tay

Van bướm này có điều tiết được lưu lượng không?

Có, bạn có thể cố định tay gạt ở các góc mở khác nhau. Tuy nhiên, nếu dùng để điều tiết liên tục, đĩa van sẽ bị mài mòn nhanh hơn và áp suất dòng chảy sẽ không ổn định bằng van cầu.

Nên dùng tay gạt hay tay quay?

Với các size nhỏ (DN50 - DN150), tay gạt là lựa chọn tối ưu vì nhanh. Với size từ DN200 trở lên, áp lực nước lên đĩa van rất lớn, bạn nên dùng tay quay hộp số để vận hành an toàn và nhẹ nhàng.

Tại sao van bướm lại rẻ hơn van bi?

Vì cấu tạo van bướm sử dụng ít vật liệu hơn, thân van mỏng hơn và cơ chế chế tạo đơn giản hơn rất nhiều so với khối cầu đặc trong van bi.

Van bướm tay có dùng cho nước nóng được không?

Có thể dùng cho nước nóng dưới 120°C nếu sử dụng gioăng EPDM chất lượng cao hoặc PTFE. Đối với hơi nước nóng (Steam), van bướm thông thường không phải là lựa chọn tốt nhất.

Kết luận

Van bướm tay chính là giải pháp "vàng" cho bài toán đóng mở dòng chảy nhanh chóng, hiệu quả và tối ưu ngân sách. Với thiết kế tinh gọn, trọng lượng nhẹ và khả năng vận hành bền bỉ, dòng van này xứng đáng có mặt trong mọi hệ thống từ dân dụng đến công nghiệp nặng. Tuy nhiên, để thiết bị đạt tuổi thọ cao nhất, điều quan trọng nhất không phải là mua sản phẩm đắt nhất, mà là chọn đúng chủng loại vật liệu và thông số kỹ thuật phù hợp với thực tế vận hành.

Hy vọng bài viết này đã cung cấp cho bạn những kiến thức chuyên sâu để đưa ra quyết định mua hàng thông thái nhất. Đừng để những sai sót nhỏ về thông số làm ảnh hưởng đến tiến độ và an toàn của toàn bộ hệ thống.
