Măng Sông Ống Thép: Phụ Kiện Kết Nối Chuyên Dụng Cho Hệ Thống Đường Ống Công Nghiệp

A. MỞ BÀI

Trong quá trình thiết kế và thi công các mạng lưới hạ tầng kỹ thuật, việc đảm bảo tính liên tục của tuyến ống luôn là bài toán cốt lõi. Tại các hệ thống yêu cầu kỹ thuật cao như cấp thoát nước, phòng cháy chữa cháy (PCCC), điều hòa không khí (HVAC), truyền dẫn dầu khí, hệ thống hơi nóng áp suất cao hay mạng lưới dòng lưu chất trong nhà máy công nghiệp, các kỹ sư thường dồn toàn bộ sự chú ý vào các thiết bị cấu trúc lớn như van công nghiệp, mặt bích hay các đoạn cút nối định hình. Tuy nhiên, họ lại vô tình bỏ qua một phụ kiện cơ khí có kích thước nhỏ gọn nhưng nắm giữ vai trò vô cùng xung yếu: măng sông ống thép.

Thực tế vận hành cho thấy, việc chủ quan trong khâu tính toán và lựa chọn sai chủng loại măng sông là nguyên nhân trực tiếp dẫn đến hàng loạt sự cố nghiêm trọng. Hệ thống có thể bị rò rỉ lưu chất tại điểm nối, sụt giảm áp lực dòng chảy, chịu hiện tượng ăn mòn hóa học cục bộ tốc độ cao, và cuối cùng là làm tăng vọt chi phí bảo trì, sửa chữa không đáng có. Để tối ưu hóa công năng và bảo vệ toàn diện tuyến ống, măng sông ống thép chính là giải pháp kết nối phổ biến, hỗ trợ tối đa việc duy trì áp suất định mức, đảm bảo độ kín khít tuyệt đối và tăng cường độ ổn định cấu trúc cho toàn bộ hệ thống.

B. KIẾN THỨC NỀN

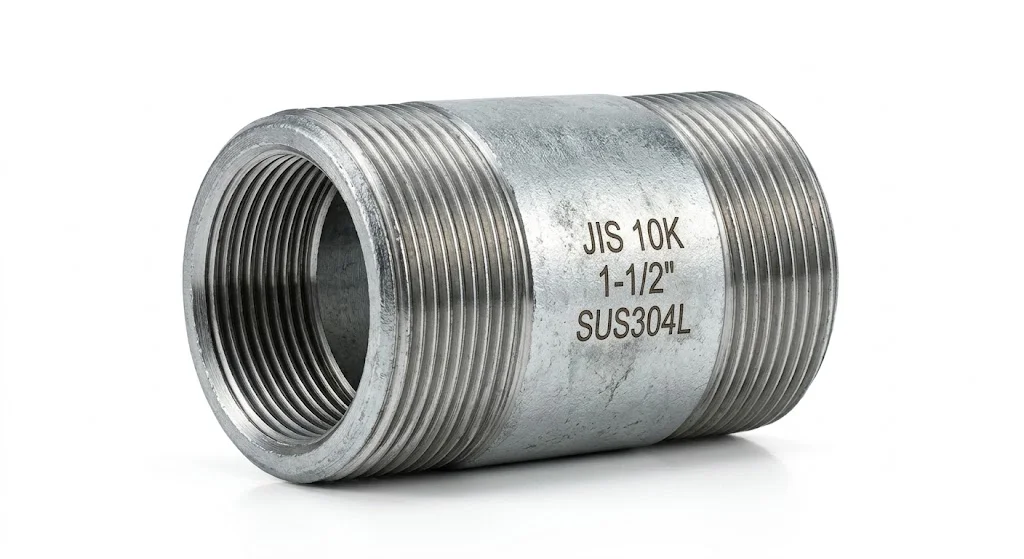

Măng Sông Ống Thép Là Gì?

Để định nghĩa dưới góc nhìn cơ khí, măng sông ống thép là dòng phụ kiện đường ống dạng ống bọc ngoài, được gia công chính xác nhằm mục đích liên kết hai đầu ống thép có cùng kích thước danh nghĩa với nhau trên một trục thẳng.

Dưới góc nhìn tối ưu hóa nội dung kỹ thuật (SEO): Măng sông ống thép là cấu kiện phụ kiện kết nối cơ khí có dạng hình trụ tròn, cấu trúc rỗng tâm, chuyên dụng để liên kết cố định hoặc tạm thời hai đoạn ống thép độc lập nhằm mục đích kéo dài phạm vi trục đường ống hoặc xử lý, sửa chữa nhanh các điểm ống bị nứt vỡ trong hệ thống vận hành.

Dòng sản phẩm này thực hiện bốn chức năng kỹ thuật nền tảng:

• Kết nối đường ống: Tạo mối nối thẳng hàng giữa các phân đoạn ống ngắn thành một tuyến dài tổng thể.

• Gia cố cơ học hệ thống: Tăng cường khả năng chịu lực uốn tĩnh và ứng suất kéo tại vị trí tiếp giáp giữa các đầu ống.

• Tăng cường độ kín khít: Ngăn chặn tuyệt đối hiện tượng thất thoát, thẩm thấu lưu chất áp lực cao ra môi trường bên ngoài.

• Hỗ trợ công tác bảo trì, sửa chữa: Cho phép cắt bỏ đoạn ống lỗi và chèn đoạn ống mới vào thay thế thông qua măng sông một cách nhanh chóng.

Nguyên Lý Hoạt Động Của Măng Sông Ống Thép

Cơ chế hoạt động của phụ kiện này dựa trên nguyên lý bao bọc và cố định đồng tâm. Quá trình vận hành liên kết diễn ra theo chu trình 3 bước tiêu chuẩn:

• Bước 1: Hai đầu ống thép cần ghép nối được vệ sinh, cắt phẳng và đưa tịnh tiến vào từ hai phía của lòng măng sông cho đến khi tiếp cận điểm chặn trung tâm.

• Bước 2: Thực hiện liên kết cơ khí bằng phương pháp vặn khớp ren đối với dòng ren trong, hoặc triển khai đường hàn nhiệt chuyên dụng đối với dòng hàn lồng/hàn đối đầu.

• Bước 3: Sau khi hoàn thành mối nối, măng sông tạo thành một vách ngăn chịu lực khép kín hoàn toàn, cho phép dòng lưu chất (nước, khí, gas, dầu) lưu thông mượt mà qua điểm nối mà không gặp vật cản.

Thiết kế hình trụ tối giản này cực kỳ phổ biến trong giới cơ điện nhờ kết cấu cơ học đơn giản, trọng lượng nhẹ, quy trình lắp đặt không đòi hỏi máy móc quá phức tạp và chi phí đầu tư ban đầu rất thấp so với việc sử dụng các cặp mặt bích đối đầu.

C. PHÂN TÍCH CHUYÊN SÂU

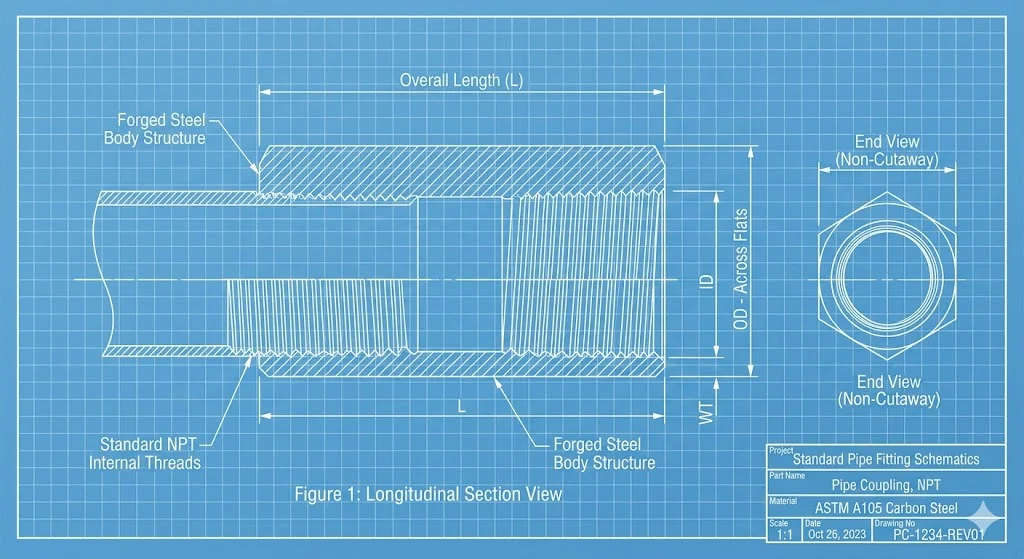

Cấu Tạo Của Măng Sông Ống Thép

Mặc dù có ngoại hình tối giản, cấu trúc cấu tạo của một chiếc măng sông ống thép tiêu chuẩn lại đòi hỏi sự đồng bộ cao về mặt luyện kim và cơ khí:

           +-----------------------------------------+
           |           Thân Măng Sông                |
           |  (Thép Carbon / Mạ Kẽm / Inox / Đúc)    |
           +-----------------------------------------+
           |  - Lòng trong: Ren trong hoặc vách hàn  |
           |  - Lớp phủ ngoài: Mạ kẽm hoặc sơn Epoxy |
           +-----------------------------------------+

• Thân măng sông: Phần chịu lực chính, cấu thành từ các mác phôi kim loại đặc chủng như thép carbon cán nóng (A105), thép mạ kẽm nhúng nóng chống rỉ, thép đúc áp lực cường độ cao, hoặc thép không gỉ (Inox 304, Inox 316).

• Phần liên kết kỹ thuật: Tùy thuộc vào phương thức đấu nối, lòng trong của thân măng sông sẽ được tiện các bước ren trong định hình tiêu chuẩn (NPT, BSPT) hoặc để trơn vát mép phục vụ hàn đối đầu (Butt Weld) và hàn lồng (Socket Weld).

• Lớp phủ bảo vệ bề mặt: Để tăng khả năng chống chịu điều kiện khí hậu khắc nghiệt, mặt ngoài sản phẩm thường được xử lý mạ kẽm điện phân, mạ kẽm nhúng nóng toàn phần hoặc phủ lớp sơn Epoxy chống ăn mòn điện hóa.

Insight chuyên ngành: Đặc tính lý hóa của vật liệu chế tạo sẽ trực tiếp định hình tuổi thọ của toàn bộ hệ thống. Một lựa chọn phôi vật liệu sai cấp độ chịu tải sẽ phá hủy liên kết măng sông trước khi đường ống chính gặp sự cố.

Các Loại Măng Sông Ống Thép Phổ Biến

Trong kỹ thuật đường ống, măng sông được phân loại dựa trên phương thức liên kết và vật liệu cấu thành:

• Măng sông ren: Sở hữu các rãnh ren tiện chính xác ở lòng trong.

  • Ưu điểm: Tốc độ lắp đặt cực nhanh bằng dụng cụ cầm tay, linh hoạt tháo rời khi cần và hoàn toàn không sinh lửa trong quá trình thi công.

  • Nhược điểm: Giới hạn chịu áp lực kém, dễ bị rò rỉ tại chân ren nếu chịu rung lắc hoặc giãn nở nhiệt mạnh.

• Măng sông hàn: Liên kết vĩnh viễn với ống bằng nhiệt độ cao.

  • Ưu điểm: Độ kín khít tuyệt đối, tạo cấu trúc liền khối với ống giúp chịu được áp lực cực lớn và va đập thủy lực mạnh.

  • Nhược điểm: Đòi hỏi thợ hàn có tay nghề cao, thời gian thi công lâu và không thể tái sử dụng sau khi tháo dỡ.

• Măng sông thép mạ kẽm: Dòng măng sông thép carbon được bọc lớp kẽm bảo vệ. Có khả năng chống gỉ sét ngoài trời và chống oxy hóa từ hơi ẩm cực tốt, chi phí hợp lý.

• Măng sông inox: Chế tạo từ mác thép Austenitic (SUS304, SUS316). Khả năng chống ăn mòn hóa học vượt trội, chịu axit, kiềm, không bị rỗ bề mặt, chuyên dùng cho các môi trường lưu chất siêu sạch hoặc có tính xâm thực cao.

So Sánh Măng Sông Ren Và Măng Sông Hàn

Việc đặt hai phương thức liên kết này lên bàn cân giúp kỹ sư có quyết định chính xác cho từng phân đoạn thiết kế:

Phân tích bản chất lý thuyết: Tại sao có sự chênh lệch lớn về khả năng chịu áp lực giữa hai loại này? Măng sông hàn tạo ra sự liên kết liên tục về mặt phân tử giữa kim loại bù của que hàn/dây hàn với phôi ống và phụ kiện, loại bỏ hoàn toàn các điểm tập trung ứng suất yếu. Ngược lại, măng sông ren tạo ra các rãnh cắt khía trên thành ống, làm giảm độ dày thành ống hữu hiệu tại chân ren và tạo ra các khe hở vi mô, từ đó làm giảm giới hạn chịu lực uốn và lực xé của mối nối dưới áp lực thủy tĩnh cao.

Tại Sao Cần Chọn Đúng Vật Liệu Măng Sông?

Mỗi hệ thống đường ống công nghiệp vận hành trong một kịch bản môi trường hoàn toàn riêng biệt. Sự khác biệt về nồng độ chất ăn mòn, dải nhiệt độ làm việc và xung lực áp suất yêu cầu một tư duy đồng bộ về mặt vật liệu:

• Hệ thống dẫn nước sạch, nước sinh hoạt: Ưu tiên sử dụng măng sông ống thép mạ kẽm để đảm bảo không bị rỉ sét đóng cặn, bảo vệ chất lượng nước và tiết kiệm chi phí tối đa.

• Hệ thống công nghiệp hóa chất, dệt nhuộm, thực phẩm: Bắt buộc phải sử dụng măng sông inox để chống lại sự ăn mòn của axit, clorua và tránh hiện tượng nhiễm độc dòng lưu chất.

• Hệ thống hơi nóng (Steam), lò hơi áp lực: Phải lựa chọn các dòng măng sông thép đúc chịu nhiệt chuyên dụng (như dòng thép carbon chịu lực A105) để vành phụ kiện không bị biến dạng dẻo hoặc nứt giòn dưới tác động liên tục của nhiệt độ cao

D. ỨNG DỤNG THỰC TẾ

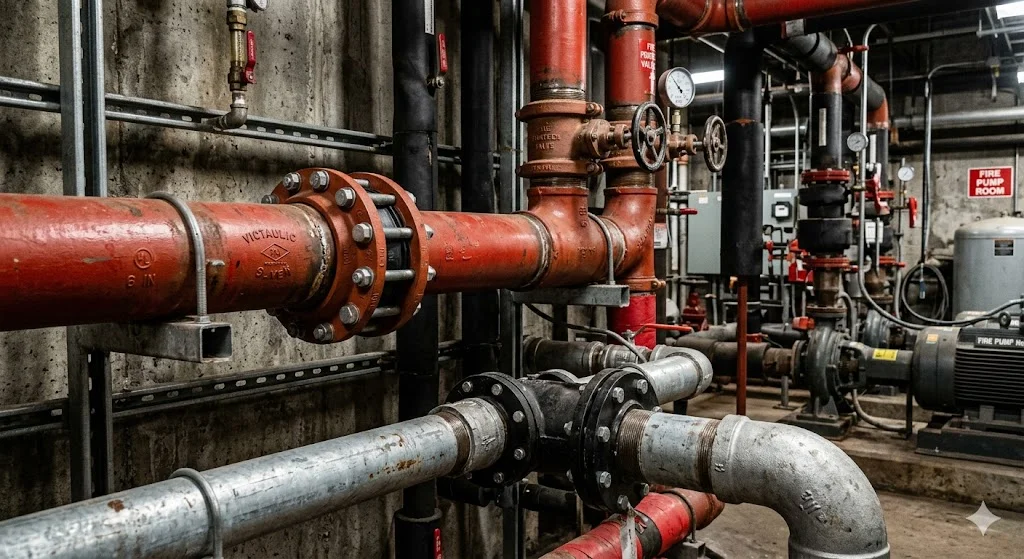

Măng Sông Ống Thép Được Dùng Trong Những Hệ Thống Nào?

Nhờ thiết kế thông minh và tính đa dụng cao, măng sông ống thép hiện diện trong mọi ngóc ngách của các công trình hạ tầng kỹ thuật:

• Hệ thống cấp nước và xử lý nước: Dùng kết nối các trục ống thép dài trong các trạm bơm, nhà máy nước.

• Hệ thống PCCC: Ứng dụng kết nối các đường ống nhánh dẫn nước đến đầu phun sprinkler, nơi đòi hỏi độ chịu lực tốt khi có áp hỏa hoạn.

• Hệ thống điều hòa HVAC: Kết nối đường ống dẫn nước nóng hoặc nước lạnh cho các dàn trao đổi nhiệt.

• Hệ dẫn hơi và dầu khí: Các dòng măng sông hàn áp lực cao chuyên dùng liên kết tuyến ống dẫn dầu mỏ, khí hóa lỏng, hơi bão hòa.

Kỹ sư nên chỉ định sử dụng phụ kiện này khi cần liên kết thẳng hai đoạn ống có cùng kích thước đường kính ngoài, khi muốn mở rộng không gian tuyến ống theo trục dọc, hoặc khi thực hiện các công tác sửa chữa, khắc phục sự cố nứt, rò rỉ đường ống cục bộ một cách tối ưu.

Sai Lầm Thường Gặp Khi Chọn Măng Sông Ống Thép

Dưới đây là thống kê các lỗi kỹ thuật phổ biến nhất tại công trường mà các nhà thầu cần nghiêm túc né tránh:

• Chọn sai kích thước hệ ống (DN so với Inch): Sự nhầm lẫn giữa đường kính định danh (DN) và đường kính ngoài thực tế (OD) của các tiêu chuẩn ống khác nhau dẫn đến việc măng sông ren không vặn vừa ống hoặc măng sông hàn bị hở khe quá lớn.

• Chọn sai kiểu kết nối cho khu vực đặc thù: Sử dụng măng sông ren tại các phân đoạn ống đi ngầm trong tường hoặc chôn dưới đất, nơi không thể tiếp cận để xử lý khi chân ren bị lão hóa rò rỉ.

• Không kiểm tra áp lực đỉnh của hệ thống: Sử dụng măng sông ren mỏng cho hệ thống bơm tăng áp có áp suất vận hành vượt ngưỡng chịu tải cho phép của phụ kiện.

• Chọn sai mác vật liệu do tối ưu chi phí sai cách: Dùng măng sông thép thường thế chỗ cho măng sông inox trong môi trường dẫn nước thải chứa hóa chất, dẫn đến hiện tượng thủng ống sau thời gian ngắn.

• Bỏ qua yếu tố co giãn nhiệt của môi trường: Lắp đặt măng sông hàn cứng trên một tuyến ống dài chịu thay đổi nhiệt độ liên tục mà không bố trí khớp giãn nở, gây hiện tượng nứt gãy trực tiếp tại mối hàn măng sông.

E. HƯỚNG DẪN / CHECKLIST

Cách Chọn Măng Sông Ống Thép Phù Hợp

Để chuẩn hóa quy trình mua sắm và kiểm định vật tư, hãy áp dụng checklist 6 bước từ chuyên gia đường ống dưới đây:

• ✔ Bước 1: Xác định kích thước ống chính xác: Kiểm tra đường kính danh nghĩa (DN), đường kính ngoài (OD) và độ dày thành ống (SCH) để chọn măng sông có lòng tương thích.

• ✔ Bước 2: Xác định áp lực vận hành liên tục và áp lực đỉnh: Đảm bảo áp suất danh định (PN) của măng sông cao hơn áp suất thử nghiệm của hệ thống.

• ✔ Bước 3: Kiểm tra dải nhiệt độ làm việc của lưu chất: Lựa chọn mác thép chịu được nhiệt độ vận hành tối đa của dòng chảy mà không bị suy giảm cơ tính.

• ✔ Bước 4: Chọn vật liệu phù hợp với tính chất hóa học của môi trường: Đối chiếu bảng kháng hóa chất để chọn thép carbon, thép mạ kẽm hay mác inox (304/316).

• ✔ Bước 5: Lựa chọn phương pháp kết nối tối ưu: Quyết định chọn nối ren cho hệ áp thấp/dễ tháo lắp hoặc nối hàn cho hệ áp cao/cố định vĩnh viễn.

• ✔ Bước 6: Đánh giá môi trường làm việc bên ngoài: Xác định độ ẩm, độ mặn hoặc sự hiện diện của khí ăn mòn ngoài công trường để chọn lớp phủ bề mặt (mạ kẽm nhúng nóng hay sơn chống rỉ).

Lưu Ý Khi Lắp Đặt Măng Sông Ống Thép

Quy trình thi công quyết định đến 50% độ bền thực tế của mối nối phụ kiện:

• Làm sạch tuyệt đối bề mặt tiếp xúc: Trước khi kết nối, phải đánh sạch rỉ sét, bavia, bụi bẩn và dầu mỡ bám trên đầu ống và lòng trong măng sông.

• Kỹ thuật quấn băng tan (cao su non) chuẩn xác: Đối với măng sông ren, bắt buộc phải quấn băng tan ngược chiều kim đồng hồ với lực kéo căng vừa phải, đảm bảo độ dày phân bổ đều để điền đầy các khe hở chân ren.

• Đảm bảo độ đồng tâm tuyệt đối: Trục của hai đoạn ống và trục của măng sông phải nằm trên một đường thẳng đứng hoặc nằm ngang. Việc lắp lệch tâm sẽ tạo lực ghì bẻ gãy mối nối khi đường ống rung động.

• Kiểm tra rò rỉ nghiêm ngặt sau lắp đặt: Tiến hành test áp thủy lực toàn phần, quét bọt xà phòng hoặc sử dụng thiết bị dò để chắc chắn không xuất hiện bất kỳ vệt thấm rò rỉ nào tại vị trí măng sông trước khi nghiệm thu.

F. FAQ

1. Măng sông ống thép có những loại độ dày tiêu chuẩn nào?

* Tương tự như ống thép, măng sông được sản xuất theo các cấp độ dày tiêu chuẩn như SCH20, SCH40, SCH80 hoặc phân cấp theo áp lực chịu tải như Class 1500, Class 3000 đối với dòng phụ kiện áp lực cao. Việc chọn độ dày măng sông phải đồng bộ hoặc lớn hơn độ dày của ống thép kết nối.

2. Khi nào bắt buộc phải dùng măng sông inox thay vì măng sông thép mạ kẽm?

* Bạn bắt buộc phải dùng măng sông inox khi hệ thống luân chuyển các lưu chất có tính ăn mòn cao (như hóa chất, nước thải dệt nhuộm, nước biển), các hệ thống yêu cầu vệ sinh an toàn tuyệt đối (như sản xuất thực phẩm, dược phẩm, nước giải khát) hoặc các hệ thống vận hành ngoài trời trong môi trường biển, cận biển giàu muối clo.

3. Tại sao măng sông ren thường không được khuyến khích dùng cho hệ thống khí nén áp lực cao?

* Khí nén là lưu chất có tính thẩm thấu và linh động cực cao, đồng thời hệ thống khí nén thường chịu xung lực rung động liên tục từ máy nén khí. Các rung động này dễ làm nới lỏng các khớp ren của măng sông theo thời gian, dẫn đến hiện tượng rò rỉ gas/khí gây thất thoát năng lượng nghiêm trọng. Hệ khí nén áp cao ưu tiên dùng phương pháp hàn lồng.

4. Có thể sử dụng măng sông ống thép để nối hai đoạn ống có vật liệu khác nhau (ví dụ ống thép với ống đồng) không?

* Không khuyến khích kết nối trực tiếp. Việc nối trực tiếp hai kim loại khác nhau (thép và đồng) thông qua măng sông thép trong môi trường có độ ẩm sẽ kích hoạt hiện tượng ăn mòn Galvanic (ăn mòn điện hóa), khiến kim loại yếu hơn bị phá hủy với tốc độ cực nhanh. Trường hợp này cần dùng khớp nối cách điện chuyên dụng hoặc vòng đệm phi kim loại để ngăn cách.

G. KẾT LUẬN + CTA

Tóm lại, măng sông ống thép tuy có kích thước nhỏ gọn và kết cấu tối giản nhưng lại là mảnh ghép công nghệ không thể thiếu để kiến tạo nên một hệ thống đường ống công nghiệp an toàn và bền bỉ. Việc đầu tư nghiêm túc vào khâu tính toán vật liệu phôi, xác định chính xác kích thước danh nghĩa và tuân thủ chặt chẽ kỹ thuật thi công lắp đặt không chỉ giúp doanh nghiệp bảo vệ tính toàn vẹn của tuyến ống mà còn tối ưu hóa chi phí vận hành, ngăn ngừa triệt để các rủi ro kỹ thuật nguy hiểm.

Để bảo vệ tối đa hiệu năng cho công trình của bạn, hãy lựa chọn nguồn cung ứng phụ kiện đường ống chất lượng cao ngay hôm nay!

Bạn đang tìm kiếm giải pháp măng sông ống bằng thép chất lượng cao, đầy đủ chứng chỉ kỹ thuật cho dự án?

• Nhận báo giá măng sông ưu đãi nhất thị trường: Chuyên cung cấp trọn bộ măng sông ren, măng sông hàn áp lực cao đầy đủ các quy cách size từ DN15 đến các kích cỡ lớn, đa dạng vật liệu từ thép carbon đạt chuẩn A105, thép mạ kẽm nhúng nóng cho đến các dòng Inox đạt chuẩn SUS304/SUS316 chịu ăn mòn vượt trội.

• Hỗ trợ tư vấn giải pháp kỹ thuật hoàn toàn miễn phí: Đội ngũ chuyên viên giàu kinh nghiệm thực chiến của chúng tôi sẵn sàng hỗ trợ bạn bóc tách bản vẽ kỹ thuật, tính toán cấp áp lực và tư vấn lựa chọn model sản phẩm tương thích nhất với môi trường lưu chất của công trình.

• Đầy đủ hồ sơ năng lực vật tư: Toàn bộ sản phẩm xuất xưởng cam kết chính hãng 100%, đi kèm đầy đủ chứng từ CO/CQ, đạt các tiêu chuẩn quốc tế nghiêm ngặt, hỗ trợ giao hàng nhanh chóng đến tận chân công trình.

Liên hệ ngay với chúng tôi để nhận catalog chi tiết và giải pháp báo giá tối ưu nhất cho công trình của bạn!
