High Temp Ball Valve là gì? Giải pháp tối ưu cho hệ thống hơi nóng và dầu truyền nhiệt

Giới thiệu

Trong vận hành công nghiệp, không ít kỹ sư gặp phải tình huống tréo ngoe: một chiếc van bi inox hoạt động cực kỳ bền bỉ ở môi trường nước lạnh, nhưng chỉ sau vài ngày lắp vào đường ống hơi nóng hoặc dầu truyền nhiệt, nó bắt đầu có dấu hiệu rò rỉ, kẹt cứng hoặc thậm chí là hỏng hoàn toàn. Vấn đề cốt lõi thường nằm ở việc chúng ta đang dùng sai loại van cho môi trường nhiệt độ cao.

Khi nhiệt độ vượt quá ngưỡng chịu đựng, phần gioăng làm kín (seal/seat) bên trong van sẽ bị biến dạng, nóng chảy hoặc "cháy", dẫn đến tình trạng rò rỉ lưu chất ra ngoài. Điều này không chỉ gây thất thoát tài nguyên mà còn buộc toàn bộ hệ thống phải dừng hoạt động để sửa chữa, gây thiệt hại kinh tế nặng nề. Nguyên nhân lớn nhất chính là sự nhầm lẫn tai hại giữa "van inox thông thường" và van bi chịu nhiệt cao.

Để giải quyết triệt để bài toán này, các doanh nghiệp cần một cái nhìn chuyên sâu về dòng van bi chịu nhiệt cao. Bài viết này sẽ phân tích chi tiết từ cấu tạo, vật liệu đến cách lựa chọn van bi chịu nhiệt chuẩn xác nhất, giúp hệ thống của bạn vận hành ổn định trong những điều kiện khắc nghiệt nhất.

Kiến thức nền

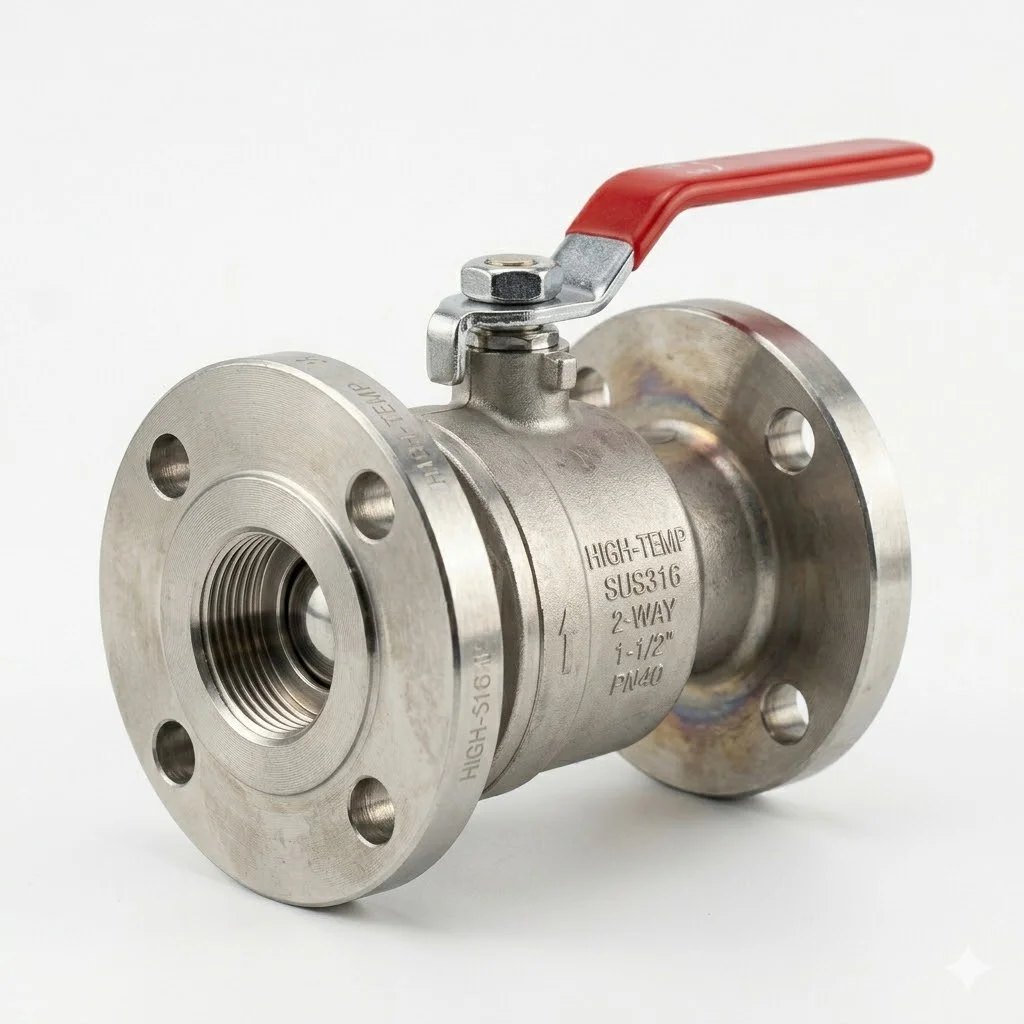

High Temp Ball Valve Là Gì? Định nghĩa và đặc điểm cốt lõi

High temp ball valve (van bi chịu nhiệt cao) là dòng van công nghiệp chuyên dụng được thiết kế để đóng mở và điều tiết dòng chảy trong các môi trường có mức nhiệt độ lớn, thường dao động từ 150°C đến trên 400°C. Khác với các dòng van dân dụng, loại van này sử dụng vật liệu thân, bi và đặc biệt là bộ phận làm kín (seat) bằng các hợp chất đặc chủng để chống lại sự giãn nở nhiệt và biến dạng cơ tính.

Điểm khác biệt quan trọng mà người dùng cần lưu ý là van bi chịu nhiệt cao không đơn thuần chỉ là một chiếc "van inox". Thực tế, inox (thép không gỉ) chỉ là vật liệu phần thân để chống ăn mòn. Sức mạnh thực sự của van chịu nhiệt nằm ở:

• Gioăng làm kín đặc biệt: Sử dụng Graphite (than chì) hoặc Metal Seat (hợp kim cứng) thay vì nhựa Teflon (PTFE) thông thường.

• Thiết kế chống giãn nở: Cấu trúc trục và bi van được tính toán khoảng hở kỹ thuật để khi vật liệu giãn nở do nhiệt, van vẫn có thể xoay trơn tru mà không bị bó kẹt.

Nguyên Lý Hoạt Động Của Van Bi Chịu Nhiệt

Về cơ bản, cơ chế vận hành của van bi chịu nhiệt cao vẫn tuân thủ nguyên lý của một chiếc van bi truyền thống: sử dụng một viên bi có lỗ xuyên tâm, xoay một góc 90° để cho phép hoặc ngăn chặn dòng chảy đi qua. Tuy nhiên, trong môi trường nhiệt độ cao, nguyên lý này phải đối mặt với thách thức từ sự giãn nở nhiệt của vật liệu.

Khi nhiệt độ tăng cao, các thành phần kim loại bên trong van sẽ nở ra. Nếu thiết kế không chuẩn, viên bi sẽ bị ép chặt vào seat, gây kẹt cứng tay gạt. High temp ball valve giải quyết vấn đề này bằng cách sử dụng các loại Seat có tính đàn hồi nhiệt hoặc Seat kim loại được mài bóng chính xác tuyệt đối.

Ngay cả khi ở mức nhiệt 400°C, nhờ vào vật liệu Seat bằng Graphite hoặc Metal-to-Metal, van vẫn duy trì được độ kín khít cơ học mà không cần dựa vào các loại nhựa dẻo dễ nóng chảy. Đây chính là yếu tố sống còn giúp hệ thống hơi nóng hoặc dầu nóng hoạt động liên tục mà không lo rò rỉ.

Phân tích chuyên sâu

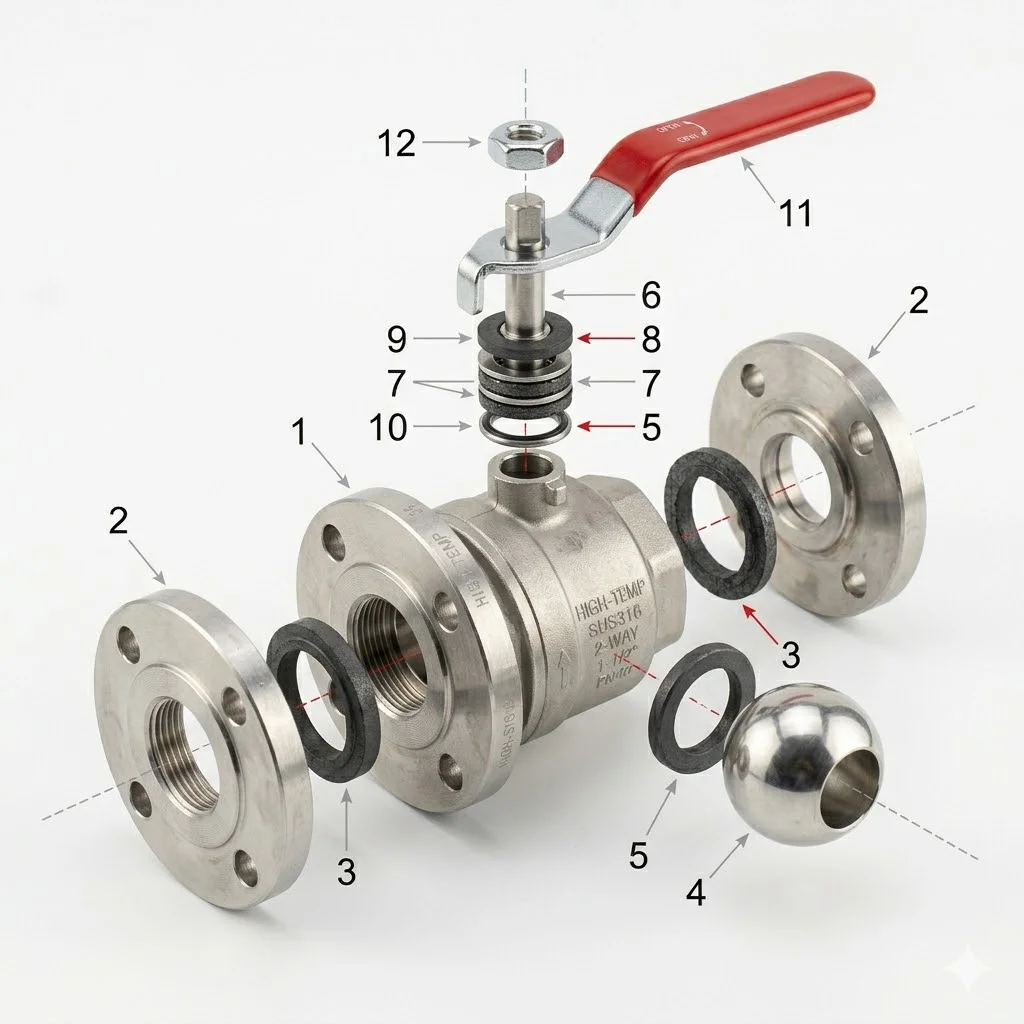

Cấu Tạo Đặc Biệt Của High Temp Ball Valve

Cấu tạo của một chiếc high temp ball valve là sự kết hợp tinh tế giữa luyện kim học và cơ khí chính xác. Để trụ vững trong môi trường khắc nghiệt, mỗi bộ phận đều mang những đặc tính riêng biệt:

1. Thân van: Thường được đúc từ Inox 304, 316 hoặc các dòng thép hợp kim chịu nhiệt (WCB/A105). Thân van thường dày hơn van thường để chịu được áp suất giãn nở của lưu chất.

2. Bi van (Ball): Được chế tạo từ thép không gỉ cường độ cao, bề mặt được mài bóng gương và đôi khi được mạ thêm một lớp Chrome cứng hoặc Vonfram (Tungsten Carbide) để tăng độ cứng bề mặt và giảm ma sát ở nhiệt độ cao.

3. Seat làm kín (Yếu tố quan trọng nhất):

   • PTFE gia cường: Chịu nhiệt lên tới 180°C - 200°C.

   • Carbon/Graphite: Chịu nhiệt từ 250°C - 400°C.

   • Metal Seat: Chịu nhiệt trên 400°C (thường dùng cho hơi bão hòa hoặc nhiệt điện).

4. Trục van (Stem): Được thiết kế dài hơn (Extended Stem) để đưa bộ phận điều khiển (tay gạt/đầu điện) cách xa nguồn nhiệt, bảo vệ các thiết bị ngoại vi và người vận hành.

Insight: Gioăng (Seat) chính là "tử huyệt" của van. 90% lỗi hỏng của van bi trong môi trường nhiệt cao bắt nguồn từ việc chọn sai vật liệu Seat.

Thông Số Kỹ Thuật Quan Trọng Cần Lưu Ý

Khi lựa chọn van bi chịu nhiệt cao, bạn không thể chỉ nhìn vào kích thước đường ống. Có hai thông số "vàng" quyết định sự sống còn của thiết bị:

• Nhiệt độ tối đa (Max Temperature): Cần xác định rõ dải nhiệt độ vận hành ổn định và nhiệt độ đỉnh (peak). Ví dụ, nếu hệ thống chạy ở 250°C, bạn nên chọn van có ngưỡng chịu nhiệt ít nhất 300°C.

• Áp lực làm việc (Working Pressure): Thông thường là PN16, PN25 hoặc PN40. Lưu ý cực kỳ quan trọng: Khi nhiệt độ tăng cao, khả năng chịu áp lực của vật liệu kim loại sẽ giảm xuống (Derating pressure). Một chiếc van chịu được 40 bar ở nhiệt độ phòng có thể chỉ chịu được 20 bar khi ở 400°C.

Vì vậy, việc chọn dư tải khoảng 20-30% so với thông số thực tế của hệ thống là một khoản đầu tư thông minh để bảo vệ toàn bộ công trình.

Phân Loại Van Bi Chịu Nhiệt Cao Theo Seat Làm Kín

Cách phân loại phổ biến và chính xác nhất trong ngành là dựa trên vật liệu Seat. Mỗi loại sẽ có một sự đánh đổi giữa độ kín và nhiệt độ.

• Soft Seat (Ghế mềm): Sử dụng PTFE hoặc R-PTFE (Teflon gia cường). Ưu điểm là độ kín tuyệt đối (Zero leakage), giá thành rẻ nhưng chỉ chịu được dưới 200°C.

• Graphite Seat: Sử dụng than chì ép. Chịu nhiệt cực tốt (lên tới 400°C), chịu được hóa chất nhưng độ kín kém hơn Soft Seat một chút.

• Metal Seat (Ghế kim loại): Đây là "đỉnh cao" của dòng van chịu nhiệt. Bi và Seat đều bằng kim loại, tiếp xúc trực tiếp. Loại này chịu được nhiệt độ cực cao (>500°C) và môi trường có tính mài mòn cao như cát, bột than. Tuy nhiên, giá thành rất cao và khó đạt độ kín tuyệt đối như Soft Seat.

Insight: Khi nhiệt độ càng cao, bạn buộc phải "hy sinh" một phần độ kín tuyệt đối để đổi lấy sự bền bỉ của cấu trúc cơ khí.

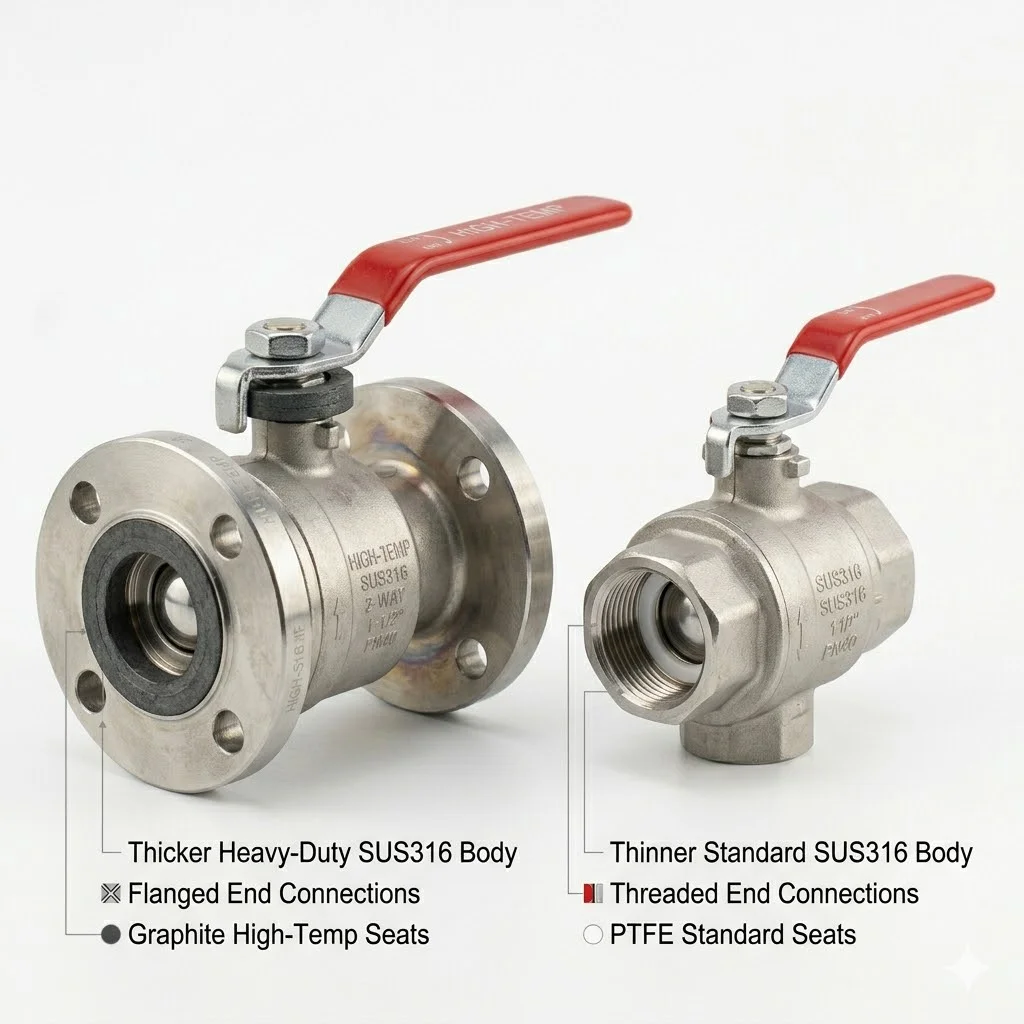

So Sánh Van Bi Thường Và Van Bi Chịu Nhiệt

Dưới đây là bảng so sánh nhanh để bạn thấy rõ lý do tại sao không nên dùng van thường cho hệ thống nhiệt cao:

Insight: Sử dụng van thường cho nhiệt độ cao sẽ khiến van hỏng nhanh gấp 5-10 lần so với việc đầu tư một chiếc van chịu nhiệt chuẩn ngay từ đầu.

Ứng dụng thực tế

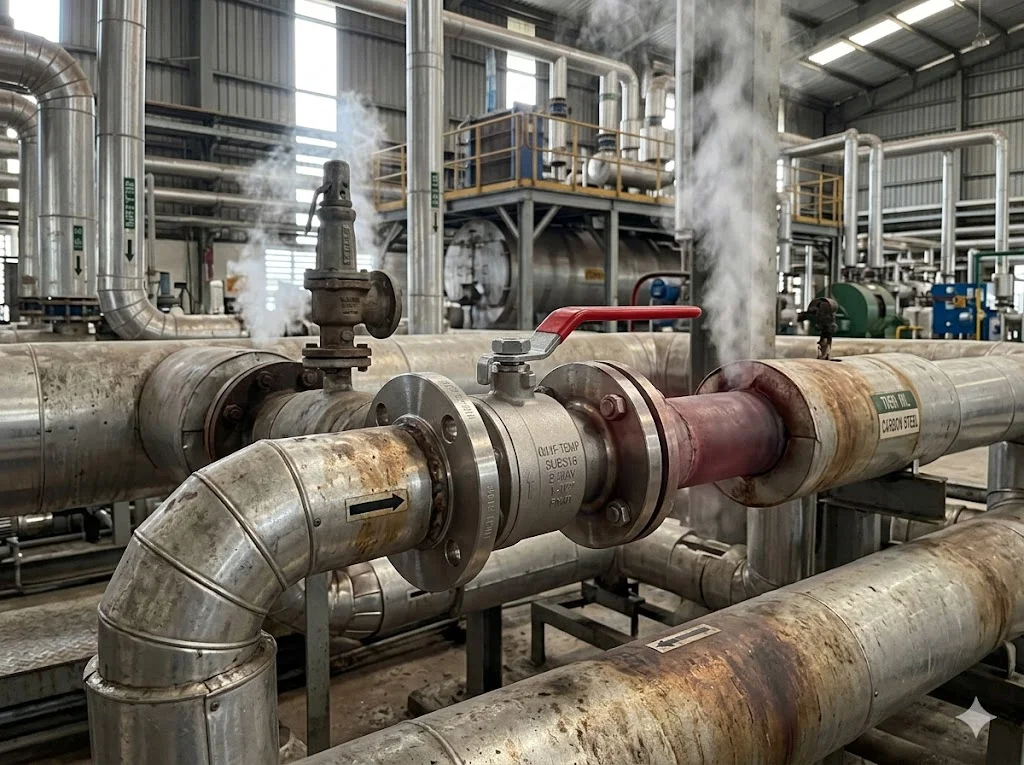

Khi Nào Cần Dùng High Temp Ball Valve?

Không phải hệ thống nào cũng cần đến dòng van đắt tiền này. Bạn chỉ nên trang bị van bi chịu nhiệt cao trong các trường hợp sau:

• Hệ thống hơi nóng (Steam): Nồi hơi, lò hơi trong các nhà máy dệt nhuộm, thực phẩm, giấy.

• Hệ thống dầu truyền nhiệt: Dùng để gia nhiệt trong các bồn chứa hóa chất hoặc sản xuất nhựa đường.

• Nhà máy lọc dầu và hóa chất: Nơi các dòng lưu chất phản ứng ở nhiệt độ cao và có tính ăn mòn.

• Lò sấy công nghiệp: Các đường ống khí nóng phục vụ quy trình sấy nông sản hoặc linh kiện.

Nếu môi trường làm việc của bạn có nhiệt độ trên 120°C, đừng ngần ngại chuyển sang dùng van bi chịu nhiệt để bảo vệ hệ thống.

Sai Lầm Thường Gặp Khi Lựa Chọn

Nhiều người mua hàng vẫn mắc phải những lỗi sơ đẳng dẫn đến tiền mất tật mang:

• Tưởng inox là chịu nhiệt: Inox 304 chỉ chống gỉ, còn phần gioăng PTFE bên trong nó vẫn sẽ chảy ở 200°C. Thân inox không giúp van chịu được nhiệt nếu Seat là loại rẻ tiền.

• Không kiểm tra tiêu chuẩn Seat: Chỉ hỏi mua "van bi inox" mà không chỉ rõ cần Seat Graphite hay Metal.

• Bỏ qua hiện tượng giãn nở: Chọn loại van rẻ tiền có khoảng hở kém, dẫn đến van bị kẹt cứng khi nóng lên, không thể đóng mở được bằng tay.

Hướng dẫn / checklist

Cách Chọn High Temp Ball Valve Chuẩn Xác

Trước khi đặt hàng, hãy kiểm tra checklist 5 điểm sau:

• Nhiệt độ tối đa: Hệ thống thực tế chạy bao nhiêu độ? (Luôn chọn dư 20%).

• Áp suất làm việc: Tại nhiệt độ đó, van còn chịu được bao nhiêu bar?

• Lưu chất: Hơi nước, dầu hay hóa chất ăn mòn?

• Kiểu kết nối: Ren (cho size nhỏ) hay Mặt bích (cho size lớn, chịu áp tốt hơn)?

• Thương hiệu & CO/CQ: Đảm bảo hàng chính hãng với vật liệu đúng cam kết.

Hướng Dẫn Lắp Đặt & Bảo Trì

• Lắp đúng chiều: Quan sát mũi tên chỉ hướng dòng chảy (đặc biệt quan trọng với Metal Seat).

• Tránh sốc nhiệt: Khi khởi động hệ thống, nên tăng nhiệt từ từ để van giãn nở đồng đều, tránh tình trạng nứt vỡ do sốc nhiệt đột ngột.

• Bảo trì định kỳ: Kiểm tra phần tết chèn (Gland packing) ở cổ van. Nếu thấy rò rỉ, hãy siết nhẹ ốc cổ hoặc thay thế vòng đệm Graphite.

FAQ - Câu hỏi thường gặp

High temp ball valve chịu được tối đa bao nhiêu độ?

Tùy vào loại Seat. PTFE chịu ~180°C, Graphite chịu ~400°C và Metal Seat có thể chịu trên 500°C.

Có nhất thiết phải dùng Metal Seat cho hơi nóng không?

Không hẳn. Với hơi bão hòa nhiệt độ khoảng 180-200°C, bạn có thể dùng Seat PPL hoặc Graphite để tiết kiệm chi phí mà vẫn đảm bảo độ kín.

Tại sao van chịu nhiệt lại đắt hơn van thường nhiều thế?

Do chi phí vật liệu (Graphite nguyên chất, hợp kim cứng) và quy trình gia công cơ khí đòi hỏi độ chính xác cực cao để đảm bảo bi và Seat kim loại khít nhau mà không cần gioăng nhựa.

Kết luận

High temp ball valve không chỉ là một linh kiện, nó là "tấm khiên" bảo vệ sự ổn định cho toàn bộ dây chuyền sản xuất ở nhiệt độ cao. Việc thấu hiểu tầm quan trọng của vật liệu Seat làm kín và thông số áp lực thực tế sẽ giúp bạn đưa ra quyết định đầu tư đúng đắn nhất.

Đừng để những sai lầm nhỏ như việc dùng sai loại gioăng làm ảnh hưởng đến tiến độ của cả một nhà máy. Hãy nhớ: Chọn đúng van là cách rẻ nhất để vận hành hệ thống bền bỉ.
