Hướng Dẫn Kỹ Thuật Toàn Diện Về Flanges EN 1092 Trong Đường Ống Công Nghiệp

A. MỞ BÀI

Trong quá trình thiết kế, thi công và lắp đặt các hệ thống đường ống phức tạp như cấp thoát nước, HVAC, PCCC, dầu khí hay các nhà máy công nghiệp, một sự cố tưởng chừng như vô lý nhưng lại xảy ra vô cùng thường xuyên: hai đoạn ống hoặc thiết bị có cùng kích thước danh nghĩa danh định lại không thể kết nối được với nhau. Nhiều kỹ sư hiện trường đã rơi vào tình huống dở khóc dở cười khi chuẩn bị lắp ráp mối nối mặt bích DN100 nhưng các lỗ bu lông hoàn toàn lệch nhau, không thể xỏ ty siết lực.

Nguyên nhân cốt lõi nằm ở sự xung đột giữa các tiêu chuẩn sản xuất. Dù cùng một kích thước DN100, nhưng một mặt bích sản xuất theo tiêu chuẩn DN100 ANSI (Mỹ), DN100 JIS (Nhật Bản) và DN100 EN 1092 (Châu Âu) sẽ sở hữu những sai khác rất lớn về khoảng cách giữa các lỗ bu lông, đường kính ngoài tổng thể hay độ dày tấm thép chịu áp suất thiết kế. Việc cố tình đấu nối cơ khí sai lệch tiêu chuẩn này chắc chắn sẽ dẫn đến hiện tượng rò rỉ lưu chất nguy hiểm, làm sai lệch kết cấu phẳng của hệ thống, phát sinh chi phí nhân công và vật tư thay thế vô cùng tốn kém. Đó là lý do vì sao việc đồng bộ và hiểu rõ tiêu chuẩn flanges en 1092 trở thành chìa khóa bắt buộc để xây dựng hệ thống đường ống an toàn, ổn định theo đúng tiêu chuẩn kỹ thuật nghiêm ngặt của Châu Âu.

B. KIẾN THỨC NỀN

Flanges EN 1092 Là Gì?

Để quản lý tính đồng bộ và chất lượng của các thiết bị cơ khí, Ủy ban Tiêu chuẩn hóa Châu Âu (CEN) đã ban hành bộ tiêu chuẩn EN 1092. Đây là bộ quy chuẩn chung thay thế cho các tiêu chuẩn DIN cũ của Đức, quy định chi tiết tất cả các thông số kỹ thuật tối khẩn cho dòng mặt bích tròn bằng kim loại.

Dưới góc nhìn tối ưu hóa tìm kiếm công nghiệp, định nghĩa chuẩn SEO của thuật ngữ này được xác lập như sau: Flanges en 1092 là các loại mặt bích cơ khí được thiết kế, gia công và thử nghiệm nghiêm ngặt theo tiêu chuẩn cấu trúc EN 1092 của Châu Âu, nhằm thiết lập một hệ thống thông số đồng nhất về kích thước hình học, dải áp suất danh nghĩa, mác vật liệu cấu thành và các kiểu bề mặt kết nối.

Cụ thể, tiêu chuẩn flanges en 1092 chịu trách nhiệm quy định các yếu tố cốt lõi:

• Kích thước hình học: Bao gồm đường kính ngoài, độ dày vành bích, và chiều cao cổ bích.

• Số lượng lỗ bu lông: Số lượng lỗ được tính toán dựa trên khả năng phân phối lực siết tối ưu.

• Đường kính lỗ: Kích thước lỗ chính xác để định hình loại bu lông chịu lực phù hợp.

• Áp lực làm việc tối đa: Xác định khả năng chịu tải thủy lực của hệ thống.

• Vật liệu sản xuất: Phân chia rõ ràng thành các phần (Part 1 cho thép, Part 2 cho gang, Part 3 cho hợp kim đồng...).

Nguyên Lý Và Bản Chất Của Kết Nối Flanges EN 1092

Về bản chất cơ học, kết nối thông qua mặt bích là phương pháp liên kết tháo rời được thực hiện bằng cách ép hai bề mặt phẳng lại với nhau thông qua một lực siết lớn. Quy trình thiết lập liên kết của flanges en 1O92 diễn ra theo các bước tuần tự sau:

• Bước 1: Hai mặt bích độc lập (được liên kết bằng mối hàn hoặc mối ren vào đầu ống) được đặt đối diện, căn chỉnh sao cho đường tâm trục ống và các lỗ bu lông hoàn toàn trùng khít.

• Bước 2: Một gioăng làm kín (Gasket) phù hợp với môi chất và nhiệt độ được đặt vào chính giữa tâm của hai mặt bích.

• Bước 3: Các bu lông chịu lực được xỏ qua lỗ và siết chặt dần bằng cờ lê lực theo một mô-men xoắn được tính toán trước.

• Bước 4: Lực siết cơ học ép chặt tấm gioăng biến dạng điền đầy vào các rãnh vi mô trên bề mặt bích, tạo nên một hệ thống liên kết kín khít tuyệt đối.

Phương pháp kết nối này mang lại hiệu quả vượt trội cho hệ thống công nghiệp nhờ khả năng phân bổ lực ép đều xung quanh chu vi đường ống, giảm thiểu ứng suất tập trung cục bộ. Đồng thời, nó giúp kỹ sư dễ dàng tháo lắp để bảo trì, thay thế van hoặc vệ sinh đường ống mà không cần phải cắt phá kết cấu hàn bền vững.

C. PHÂN TÍCH CHUYÊN SÂU

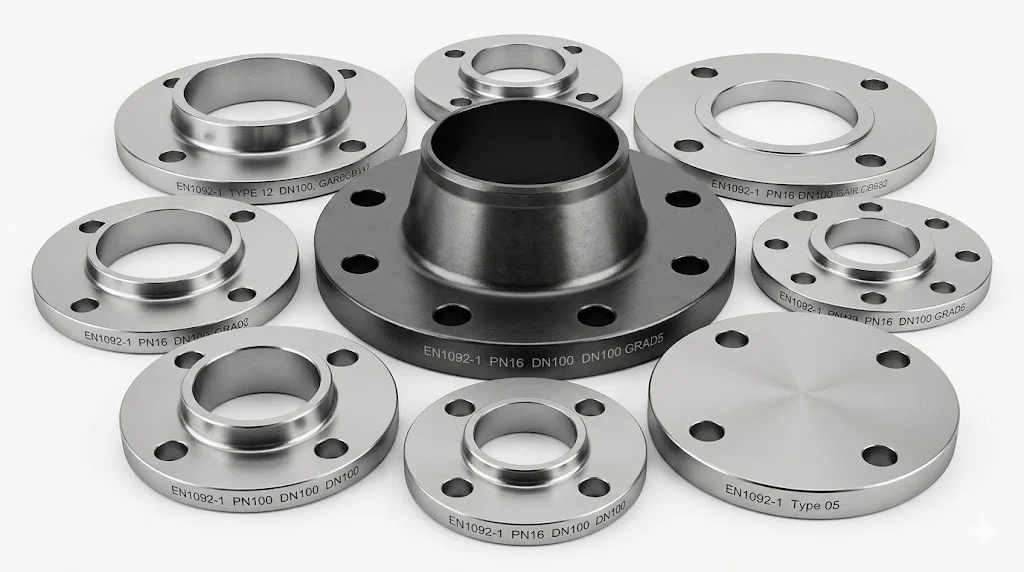

Các Loại Flanges EN 1092 Phổ Biến

Tiêu chuẩn EN 1092-1 (dành cho mặt bích thép) phân chia thiết bị thành nhiều loại hình học khác nhau (Type) để tối ưu cho từng điều kiện dòng chảy cụ thể:

1. Weld Neck Flange (Mặt bích cổ hàn - Type 11)

Được nhận diện bởi phần cổ thuôn dốc được hàn đối đầu trực tiếp với ống. Cấu trúc này dịch chuyển ứng suất tập trung từ chân mặt bích sang thân ống, giúp hệ thống chịu được áp suất cực cao, hiện tượng búa nước tác động liên tục và sự co giãn do nhiệt độ thay đổi đột ngột.

2. Slip On Flange (Mặt bích hàn trượt - Type 01 / Type 12)

Loại bích này có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép ống đút lọt lòng vào bên trong và được cố định bằng hai đường hàn góc (cả trong lẫn ngoài). Ưu điểm lớn nhất là cực kỳ dễ lắp đặt, căn chỉnh phẳng dễ dàng và chi phí gia công thấp.

3. Blind Flange (Mặt bích mù / bích đặc - Type 05)

Là loại mặt bích không có lỗ ở tâm, dùng để bịt kín đầu đường ống hoặc tạo các điểm chờ sẵn để mở rộng hệ thống sau này. Nó là chi tiết chịu áp lực cơ học lớn nhất tại các điểm cuối của dòng lưu chất.

4. Threaded Flange (Mặt bích nối ren - Type 13)

Kết nối với ống bằng các bước ren tiêu chuẩn mà không cần đến quá trình hàn nhiệt. Đây là giải pháp lý tưởng cho các khu vực dễ cháy nổ (không thể hàn) hoặc các đường ống có độ dày thành mỏng.

5. Socket Weld Flange (Mặt bích hàn bọc đúc - Type 14)

Ống được đưa vào một khấc định vị bên trong cổ bích rồi thực hiện duy nhất một đường hàn góc bên ngoài. Loại bích này tạo ra lòng trong nhẵn mịn, rất tốt cho hệ thống đường ống kích thước nhỏ và áp lực từ trung bình đến cao.

Thông Số Kỹ Thuật Của Flanges EN 1092

Khi tra cứu thông số kỹ thuật của flanges en 1O92, kỹ sư cần đồng bộ ba nhóm dữ liệu cốt lõi để đảm bảo tính chuẩn xác tuyệt đối:

Kích thước danh nghĩa (Nominal Diameter)

Tiêu chuẩn bao phủ một dải kích thước cực rộng từ DN10 (cho các đường ống vi sinh, đo lường nhỏ) lên tới DN2000 (cho các trục đường ống cấp nước đô thị hoặc thủy điện lớn).

Áp suất danh nghĩa (Nominal Pressure - PN)

Không giống như tiêu chuẩn Mỹ, tiêu chuẩn Châu Âu định nghĩa khả năng chịu áp bằng ký hiệu PN (áp suất làm việc tối đa ở nhiệt độ phòng tính bằng bar):

Kiểu bề mặt làm kín (Flange Facing)

Bề mặt tiếp xúc của mặt bích quyết định loại gioăng sử dụng, phổ biến gồm:

• RF (Raised Face): Mặt bích có gờ nhô lên, tập trung lực siết vào vùng gioăng nhỏ, dùng nhiều nhất từ PN10 đến PN40.

• FF (Flat Face): Mặt bích phẳng hoàn toàn, giảm thiểu ứng suất gãy vành bích khi siết, chuyên dùng cho bích bằng gang.

• RTJ (Ring Type Joint): Mặt bích có rãnh đặt vòng đệm kim loại, chuyên dụng cho các ứng dụng siêu áp lực từ PN63 trở lên.

Flanges EN 1092 Khác Gì Với ANSI Và JIS?

Việc đặt các tiêu chuẩn này cạnh nhau giúp chúng ta thấy rõ sự khác biệt mang tính hệ thống của các nền công nghiệp lớn:

Giải thích bản chất kỹ thuật "Tại sao có sự khác biệt":

Mỗi khu vực phát triển tiêu chuẩn dựa trên điều kiện địa chất, lịch sử phát triển cơ khí công nghiệp và hệ đo lường bản địa riêng. Tiêu chuẩn Mỹ (ANSI) tối ưu hóa kết cấu đường ống dày, chịu tải nặng cho ngành khai thác mỏ và dầu khí thềm lục địa. Tiêu chuẩn Nhật (JIS) hướng tới sự gọn gàng, tiết kiệm phôi thép tối đa và chịu rung chấn tốt (đặc thù động đất). Tiêu chuẩn Châu Âu (EN 1092) chú trọng vào tính module hóa, tính toán phân cấp áp lực chi tiết để tối ưu năng lượng và dòng chảy. Do đó, kích thước hình học hoàn toàn không tương thích lẫn nhau.

Tại Sao Cần Chọn Đúng Tiêu Chuẩn Mặt Bích?

Việc lựa chọn bừa bãi hoặc "râu ông nọ cắm cằm bà kia" giữa các tiêu chuẩn bích mang lại những rủi ro cực kỳ lớn cho công trình:

• Triệt tiêu hoàn toàn rủi ro sai lệch hình học: Chọn đúng tiêu chuẩn đảm bảo các lỗ bu lông khớp nhau $100\%$, không sinh ra hiện tượng cưỡng bức cơ học làm cong vênh trục ống.

• Đảm bảo độ kín khít tuyệt đối: Bề mặt tiếp xúc (RF hay FF) đồng bộ giúp tấm gioăng được ép đều, loại bỏ các kẽ hở vi mô, ngăn chặn triệt để hiện tượng rò rỉ lưu chất độc hại ra ngoài môi trường.

• Bảo vệ an toàn áp lực hệ thống: Một mặt bích chuẩn EN 1092 PN16 được tính toán kỹ lưỡng về độ dày để chịu đựng áp lực phá hủy lên tới 16 bar mà không bị nứt vỡ vành, bảo vệ tính mạng cho công nhân vận hành xung quanh trạm bơm.

D. ỨNG DỤNG THỰC TẾ

Flanges EN 1092 Được Dùng Trong Hệ Thống Nào?

Nhờ tính quy chuẩn hóa cao và chất lượng chế tạo tinh xảo, flanges en 1O92 là lựa chọn mặc định trong các hệ thống công nghệ cao:

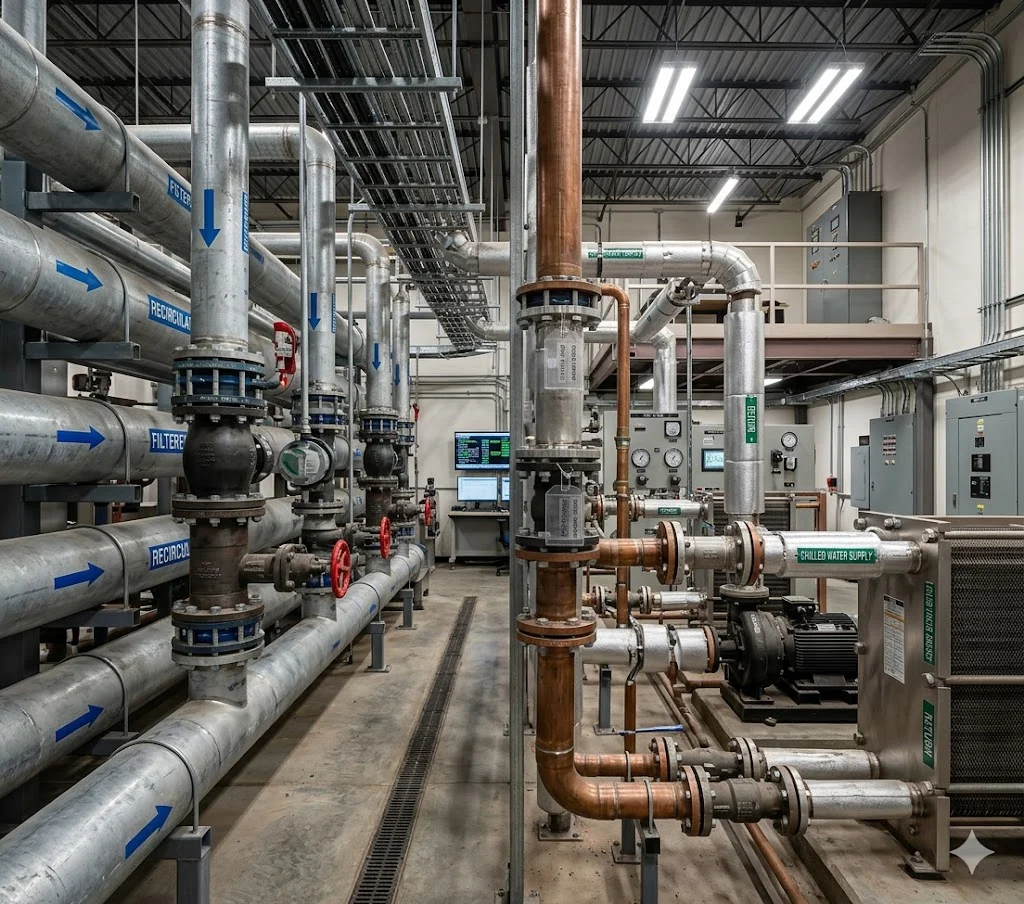

• Hệ thống HVAC và Chiller trung tâm: Sử dụng mặt bích EN 1092 để kết nối các cụm bơm lớn, tháp tản nhiệt và bình ngưng dòng nước lạnh, giúp triệt tiêu các rung động từ động cơ truyền vào hệ thống ống đứng tòa nhà.

• Nhà máy xử lý nước và hóa chất: Các dòng mặt bích inox EN 1092 kết hợp với van bướm, van một chiều giúp vận hành dòng hóa chất ăn mòn, nước thải công nghiệp một cách an toàn mà không sợ rỉ sét.

• Ngành chế biến thực phẩm và dược phẩm: Mặt bích thép không gỉ gia công theo chuẩn EN 1092 mang lại các mối nối phẳng, bề mặt nhẵn bóng, không tạo ra các "góc chết" tích tụ vi khuẩn, dễ súc rửa CIP định kỳ.

• Hệ thống hơi nước và lò hơi áp lực cao: Tại các nhà máy nhiệt điện hoặc dệt nhuộm, mặt bích cổ hàn Weld Neck theo tiêu chuẩn EN 1092 PN40 được ứng dụng để chịu đựng dòng hơi nhiệt độ cao di chuyển với vận tốc lớn mà không bị biến dạng cơ tính.

Sai Lầm Thường Gặp Khi Chọn Flanges EN 1092

• Nhầm lẫn tai hại giữa PN và Class: Nghĩ rằng bích PN16 có thể lắp vừa với bích Class 150 (vì chúng cùng phân khúc chịu áp trung bình). Thực tế, khoảng cách tâm lỗ bu lông của hai loại này hoàn toàn khác nhau.

• Chỉ kiểm tra duy nhất thông số DN: Đến cửa hàng vật tư chỉ hỏi mua "mặt bích DN150" mà không chỉ rõ là cần chuẩn EN 1092 PN10 hay PN16. Kết quả là nhận về sản phẩm không thể lắp ráp do số lượng lỗ bu lông khác nhau (PN10 dùng 8 lỗ, PN16 dùng 8 lỗ nhưng từ kích thước lớn hơn sẽ tăng số lỗ).

• Không kiểm tra kỹ tiêu chuẩn lỗ bu lông: Chủ quan không đo đường kính vòng lỗ bu lông (PCD), dẫn đến việc mua bu lông quá to không xỏ qua được hoặc quá nhỏ gây lỏng lẻo liên kết.

• Chọn sai mác vật liệu môi chất: Sử dụng mặt bích thép carbon thông thường cho hệ thống dẫn nước sạch sinh học, khiến dòng nước bị nhiễm rỉ sét đen chỉ sau một thời gian ngắn.

E. HƯỚNG DẪN / CHECKLIST

Checklist Chọn Flanges EN 1092 Phù Hợp

Hãy sử dụng bảng checklist công nghiệp dưới đây trước khi bạn đặt bút ký đơn hàng thu mua vật tư:

• [ ] Xác định chính xác kích thước danh nghĩa (DN): Đo đường kính ngoài của ống thép đang sử dụng để chọn DN tương thích (từ DN10 đến DN2000).

• [ ] Xác định áp suất danh nghĩa của hệ thống (PN): Chọn mức PN tương ứng (PN6, PN10, PN16, PN25, PN40...) phù hợp với áp suất làm việc tối đa của trạm bơm hay thiết bị.

• [ ] Phân tích đặc tính lưu chất vận hành: Xác định dòng chảy là nước, dầu, khí hóa lỏng hay hóa chất để chọn vật liệu bích (Thép đen, Thép mạ kẽm, Inox 304, Inox 316 hay Gang).

• [ ] Kiểm tra nhiệt độ làm việc thực tế: Đảm bảo mức nhiệt độ không vượt quá giới hạn bền của vật liệu mặt bích đã chọn theo bảng quy đổi nhiệt độ/áp suất của EN 1092.

• [ ] Xác định kiểu mặt bích (Type): Lựa chọn loại cổ hàn (Weld Neck) cho áp cao, hàn trượt (Slip-On) cho áp trung bình hoặc bích đặc (Blind) cho cuối đường ống.

• [ ] Đồng bộ kiểu bề mặt làm kín (Facing): Xác định bề mặt tiếp xúc là gờ nhô (RF) hay phẳng (FF) để mua đúng chủng loại gioăng cao su, gioăng PTFE hay gioăng chì graphite.

Lưu Ý Quan Trọng Khi Lắp Đặt Flanges EN 1092

Hiệu suất làm kín của mặt bích phụ thuộc rất lớn vào kỹ thuật siết cơ học tại hiện trường công trường:

    (1)           (1)───(4)           (1)───(6)
                  │       │           │       │
                  (3)───(2)           (4)───(3)
                                      │       │
                                      (5)───(2)
  4 Lỗ bu lông       6 Lỗ bu lông        8 Lỗ bu lông
       (Sơ đồ siết bu lông đối xứng theo hình sao)

• Kiểm tra độ phẳng và song song: Trước khi siết, hai mặt bích phải được căn chỉnh song song tuyệt đối, khoảng hở đều nhau. Không được dùng lực bu lông để kéo hai mặt bích lệch lại gần nhau vì sẽ gây ứng suất vĩnh cửu làm nứt bích.

• Quy trình siết bu lông hình sao (Star Pattern): Tuyệt đối không siết bu lông vòng tròn theo thứ tự liền kề. Phải siết theo cặp đối diện nhau (1-2, 3-4...) và thực hiện tăng dần lực siết qua 3 giai đoạn ($30\% \rightarrow 60\% \rightarrow 100\%$ lực thiết kế) để tấm gioăng được ép đều một cách tự nhiên.

• Lựa chọn đúng gioăng làm kín: Gioăng phải có kích thước chuẩn theo tiêu chuẩn EN 1514 (tiêu chuẩn gioăng cho bích EN 1092), tránh tình trạng gioăng quá to lấn vào lòng trong làm cản trở dòng chảy hoặc quá nhỏ gây rò rỉ mép ngoài.

F. CÁC CÂU HỎI THƯỜNG GẶP (FAQ)

1. Flanges EN 1092 là gì?

Trả lời: Là loại mặt bích cơ khí được thiết kế và sản xuất đồng bộ theo bộ tiêu chuẩn Châu Âu EN 1092, quy định cụ thể về kích thước hình học, số lỗ bu lông và áp lực làm việc ứng dụng cho các hệ thống đường ống công nghiệp.

2. Tiêu chuẩn EN 1092 sử dụng đơn vị áp suất nào để phân cấp?

Trả lời: Tiêu chuẩn này sử dụng đơn vị áp suất danh nghĩa là PN (Nominal Pressure), tính bằng đơn vị bar ($1 \text{ bar} \approx 14.5 \text{ Psi}$). Các cấp phổ biến gồm PN10, PN16, PN25 và PN40.

3. Mặt bích tiêu chuẩn EN 1092 có thể lắp chung với mặt bích ANSI của Mỹ không?

Trả lời: Không thể. Mặc dù có thể trùng kích thước đường kính ống trong (DN), nhưng kích thước đường kính ngoài, độ dày bích, số lượng lỗ bu lông và khoảng cách tâm lỗ (PCD) của hai tiêu chuẩn này hoàn toàn lệch nhau, không thể xỏ bu lông kết nối trực tiếp.

4. Chuẩn mặt bích EN 1092 được ứng dụng phổ biến nhất ở đâu?

Trả lời: Chuẩn này cực kỳ phổ biến tại thị trường Châu Âu và các công trình tại Việt Nam sử dụng thiết bị nhập khẩu từ EU. Nó là tiêu chuẩn mặc định trong các hệ thống cơ điện tòa nhà (HVAC), nhà máy xử lý nước tập trung và các dây chuyền sản xuất thực phẩm công nghệ cao.

5. Mặt bích PN16 và PN40 theo tiêu chuẩn EN 1092 khác nhau cơ bản ở điểm nào?

Trả lời: Khác nhau ở độ dày của vành bích và cấu trúc hình học. Bích PN40 được gia công dày hơn, sử dụng bu lông có cấp bền và đường kính lớn hơn bích PN16 để có thể chịu được áp suất vận hành tối đa lên tới 40 bar ở điều kiện tiêu chuẩn.

G. KẾT LUẬN + CTA

Việc thấu hiểu và ứng dụng chuẩn xác hệ thống flanges en 1092 không chỉ đơn thuần là việc lựa chọn một phụ kiện cơ khí, mà đó là yếu tố nền tảng quyết định tính an toàn, độ bền bỉ dài lâu và hiệu suất thủy lực của toàn bộ mạng lưới đường ống công nghiệp công nghệ cao. Việc tuân thủ nghiêm ngặt các thông số từ kích thước danh nghĩa DN, cấp áp lực vận hành PN cho đến mác vật liệu thép không gỉ hay thép carbon chính là giải pháp tối ưu để triệt tiêu hoàn toàn các sự cố rò rỉ nguy hiểm, đảm bảo công trình vận hành trơn tru và bảo vệ nguồn vốn đầu tư bền vững của doanh nghiệp.
