Tối Ưu Hiệu Suất Hệ Thống Đường Ống Với Stainless Steel Concentric Reducer

A. MỞ BÀI

Trong thiết kế và vận hành hệ thống đường ống công nghiệp, việc chuyển đổi kích thước từ đường kính lớn sang đường kính nhỏ là yêu cầu kỹ thuật bắt buộc. Thực tế cho thấy, sự thay đổi này diễn ra liên tục trong các hệ thống cấp nước, HVAC, đường hơi, cho đến các ngành đặc thù như thực phẩm, dầu khí và hóa chất. Tuy nhiên, một thực trạng khá phổ biến là các kỹ sư và đơn vị thu mua thường chỉ tập trung tối ưu hóa các dòng van hoặc mặt bích đắt tiền mà vô tình bỏ qua các phụ kiện chuyển đổi kích thước.

Hậu quả của việc xem nhẹ này là vô cùng nghiêm trọng. Khi dòng lưu chất thay đổi tiết diện đột ngột không theo tính toán kỹ thuật, hiện tượng dòng chảy rối (turbulence) sẽ xảy ra, làm giảm hiệu suất vận hành đáng kể. Đi kèm với đó là sự gia tăng tổn thất áp suất trên đường ống và hiện tượng xung áp gây rung lắc dữ dội, trực tiếp đe dọa đến tuổi thọ của toàn bộ hệ thống. Để giải quyết triệt để bài toán biến đổi dòng chảy này mà vẫn đảm bảo tính toàn vẹn kết cấu, stainless steel concentric reducer (côn thu đồng tâm inox) chính là giải pháp kỹ thuật tiêu chuẩn được các chuyên gia khuyên dùng.

B. KIẾN THỨC NỀN

Stainless Steel Concentric Reducer Là Gì?

Để hiểu một cách căn bản, stainless steel concentric reducer (hay còn gọi là côn thu đồng tâm inox) là loại phụ kiện đường ống cơ khí được sử dụng với mục đích nối liền hai đoạn ống có kích thước đường kính khác nhau. Điểm đặc trưng cốt lõi của phụ kiện này là cấu trúc thiết kế giữ cho cả đoạn ống lớn và đoạn ống nhỏ nằm trên cùng một đường tâm trục thẳng.

Dưới góc độ kỹ thuật tối ưu hóa công cụ tìm kiếm, định nghĩa chuẩn SEO của thiết bị này như sau: Stainless steel concentric reducer là phụ kiện đường ống bằng thép không gỉ có thiết kế hình nón đối xứng trục, được sử dụng để thu hẹp hoặc mở rộng đường kính danh nghĩa của hệ thống ống dẫn, nhằm duy trì sự đồng tâm tuyệt đối của dòng lưu chất tại điểm chuyển tiếp.

      _____________________
     |                     |
     |    Đường ống LỚN    |________
     |_____________________         |
                           |  CÔN   |---- Đường ống NHỎ
      _____________________|  THU   |____
     |                     |________|
     |    Đường ống LỚN    |
     |_____________________|
               (Tâm trục thẳng hàng)

Nhờ cấu trúc đối xứng này, phụ kiện thực hiện đồng thời bốn chức năng cốt lõi:

• Giảm kích thước đường ống: Cho phép kết nối linh hoạt giữa các thiết bị, van và đường ống có chuẩn kích cỡ khác nhau.

• Điều chỉnh lưu lượng: Thay đổi vận tốc và lưu lượng đỉnh của môi chất theo đúng thiết kế hệ thống.

• Giảm rung động: Hình dáng thuôn dốc giúp triệt tiêu xung lực từ sự thay đổi đột ngột của dòng chảy.

• Duy trì áp suất ổn định: Hạn chế tối đa sự tụt áp cục bộ so với các mối nối thu hẹp góc vuông.

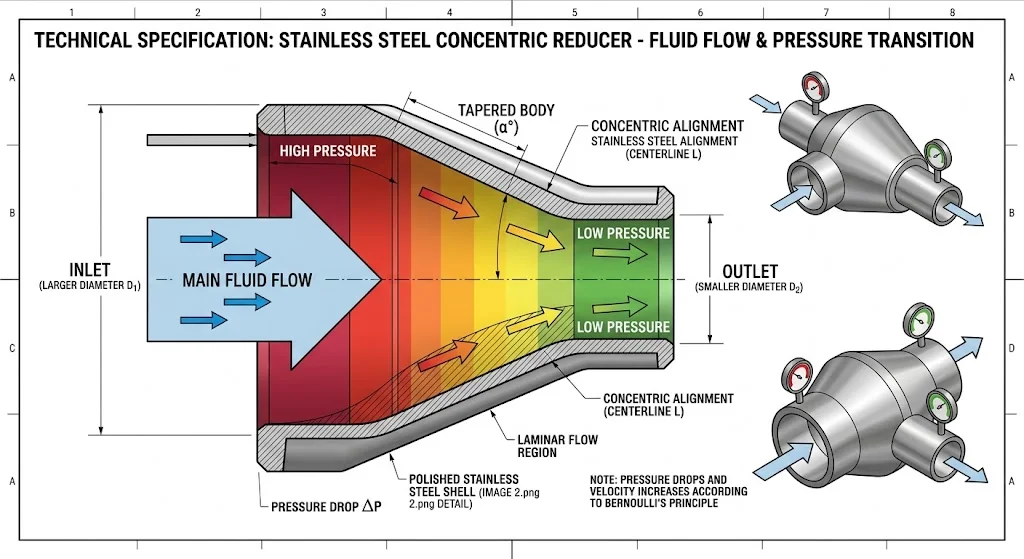

Nguyên Lý Hoạt Động Của Stainless Steel Concentric Reducer

Nguyên lý vận hành của côn thu đồng tâm inox dựa trên nền tảng của thủy động lực học, cụ thể là định luật bảo toàn khối lượng và phương trình liên tục của dòng chảy. Quá trình biến đổi dòng lưu chất được diễn ra tuần tự qua 3 bước:

• Bước 1: Dòng lưu chất (nước, khí, hóa chất, hoặc hơi nóng) di chuyển ổn định từ đoạn đường ống có đường kính lớn đi vào đầu vào của côn thu.

• Bước 2: Khi đi qua thân phụ kiện, diện tích tiết diện mặt cắt ngang của dòng chảy bắt đầu giảm dần đều theo biên dạng hình nón đối xứng.

• Bước 3: Lưu chất hội tụ và đi vào đoạn đường ống nhỏ hơn ở đầu ra với vận tốc đã được biến đổi, tiếp tục hành trình trong hệ thống.

Do có cấu trúc đồng tâm tuyệt đối, các vector vận tốc của dòng lưu chất được phân bố tương đối đều xung quanh tâm trục của đường ống. Điều này ngăn chặn hiện tượng dòng xoáy cục bộ và giảm thiểu lực ma sát tác động lên thành ống, giúp năng lượng của dòng chảy được bảo toàn ở mức tối đa khi đi qua điểm thắt nút.

C. PHÂN TÍCH CHUYÊN SÂU

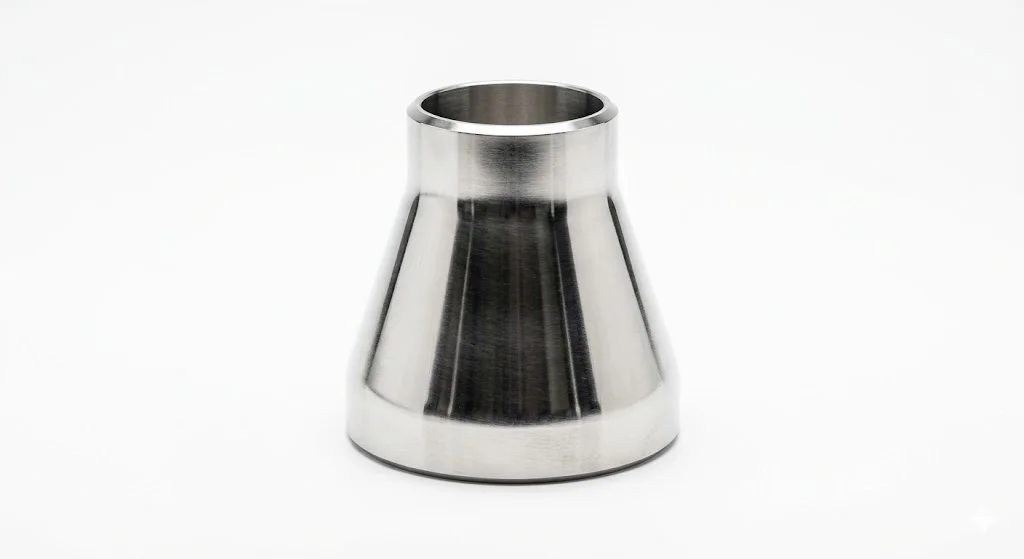

Cấu Tạo Và Thông Số Kỹ Thuật Của Stainless Steel Concentric Reducer

Một chi tiết côn thu đồng tâm inox đạt chuẩn công nghiệp sở hữu thiết kế cơ khí chính xác để chịu đựng được các điều kiện vận hành khắc nghiệt. Cấu tạo cơ bản bao gồm các thành phần chính sau:

          D1 (Đầu lớn)
         +----------+
         |          |
         \          /  Thân hình nón dốc đều
          \        /
           +------+
          D2 (Đầu nhỏ)

• Thân côn (Body): Phần chuyển tiếp dạng hình nón đối xứng, bề mặt bên trong được đánh bóng nhẵn mịn để giảm ma sát. Tùy thuộc vào áp suất làm việc, thân côn có thể được gia công đúc liền khối hoặc chế tạo từ thép tấm cuộn rồi hàn cao tần (hàn dọc thân).

• Hai đầu kết nối: Thiết kế ở hai đầu để liên kết với hệ thống ống, bao gồm các kiểu phổ biến như đầu vát mép để hàn đối đầu (Butt-weld), đầu bọc để hàn socket (Socket Weld), hoặc tiện ren nội/ngoại (Threaded).

• Vật liệu cấu thành: Sử dụng các mác thép không gỉ phổ biến bao gồm SS201 (ứng dụng dân dụng, môi trường nhẹ), SS304 (tiêu chuẩn công nghiệp phổ thông), SS316 và SS316L (chuyên dụng cho môi trường hóa chất, hàm lượng carbon thấp tránh ăn mòn mối hàn).

Để thuận tiện cho việc tra cứu thiết kế, hệ thống thông số kỹ thuật tiêu chuẩn của phụ kiện được tổng hợp chi tiết dưới bảng sau:

Phân Loại Stainless Steel Concentric Reducer

Để tối ưu hóa chi phí đầu tư và kỹ thuật, người ta phân loại côn thu đồng tâm inox dựa trên hai tiêu chí cốt lõi: Vật liệu chế tạo và Kiểu kết nối hệ thống.

1. Phân loại theo mác vật liệu Inox

• Inox 201 (SS201):

  • Ưu điểm: Chi phí đầu tư ban đầu rất thấp, độ cứng cơ học cao.

  • Nhược điểm: Khả năng chống oxy hóa và ăn mòn hóa học kém, không dùng được cho môi trường ngoài trời hoặc hóa chất.

• Inox 304 (SS304):

  • Ưu điểm: Là mác thép phổ biến nhất hiện nay nhờ sự cân bằng hoàn hảo giữa khả năng chống ăn mòn, độ bền cơ học và giá thành. Chống rỉ sét tốt trong môi trường nước và khí quyển thông thường.

• Inox 316 / 316L (SS316/SS316L):

  • Ưu điểm: Chứa thành phần Molybdenum giúp kháng chloride và các loại axit, hóa chất mạnh cực tốt. Phiên bản 316L hạn chế tối đa hiện tượng kết tủa carbide ở vùng ảnh hưởng nhiệt khi hàn.

2. Phân loại theo phương thức kết nối

• Reducer hàn (Butt-weld Reducer): Hai đầu được vát mép góc $37.5^\circ$ để hàn trực tiếp vào ống. Phù hợp cho đường ống kích thước lớn, áp lực cao và yêu cầu độ kín tuyệt đối.

• Reducer ren (Threaded Reducer): Sử dụng ren NPT hoặc BSPT, thường dùng cho các đường ống nhỏ (dưới DN50) nhằm thuận tiện cho việc tháo lắp, bảo trì định kỳ.

• Reducer socket weld: Đầu ống được đút sâu vào trong phần bọc của phụ kiện rồi hàn góc, giúp định hình trục ống tốt hơn trước khi liên kết cố định.

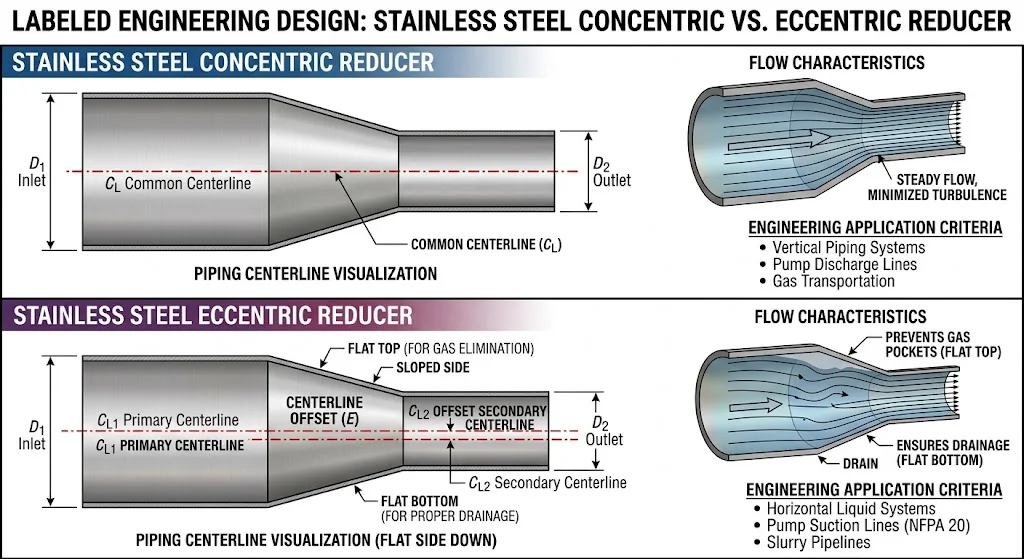

Stainless Steel Concentric Reducer Và Eccentric Reducer Khác Nhau Thế Nào?

Việc nhầm lẫn giữa hai loại phụ kiện thu hẹp dòng chảy này là một trong những nguyên nhân hàng đầu gây ra lỗi hệ thống nghiêm trọng. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt bản chất:

    Concentric (Đồng tâm)            Eccentric (Lệch tâm)
        ___________                      ___________
       /           \                    /           |
 _____/             \_____        _____/            |_____
 -----  Tâm trùng nhau ---        ------------------------ (Tâm lệch)
 _____               _____        ________________________
      \             /                               |_____
       \___________/                                |

Giải thích bản chất kỹ thuật "Tại sao":

Trên các đường ống nằm ngang, nếu sử dụng đường thu đồng tâm, phần đáy và phần đỉnh ống sẽ tạo thành một khoảng hụt dốc. Đối với chất lỏng, khoảng hụt phía trên sẽ giữ lại các bọt khí tạo thành túi khí, dẫn đến hiện tượng xâm thực (cavitation) khi dòng khí này đi vào cánh bơm. Ngược lại, đối với đường ống dẫn hơi, phần hụt phía dưới sẽ tích tụ nước ngưng gây ra hiện tượng búa nước (water hammer). Do đó, Eccentric reducer (lệch tâm) với mặt phẳng nằm bên dưới hoặc bên trên là bắt buộc cho đường ngang.

Trong khi đó, côn thu đồng tâm inox là lựa chọn hoàn hảo cho hệ thống thẳng đứng. Lực trọng trường phân bổ đều xung quanh tâm trục đối xứng giúp dòng chảy không bị lệch trọng tâm, triệt tiêu các lực momen xoắn tác động lên giá đỡ ống và duy trì áp suất lưu lượng ổn định tuyệt đối.

Tại Sao Inox Là Vật Liệu Được Ưu Tiên?

Giữa rất nhiều lựa chọn vật liệu như thép carbon, nhựa PVC hay đồng, thép không gỉ (Inox) vẫn luôn là vật liệu thống trị trong phân khúc phụ kiện công nghiệp chất lượng cao. Các lý do cốt lõi bao gồm:

• Chống ăn mòn vượt trội: Khả năng tự hình thành lớp màng chống oxy hóa $Cr_2O_3$ giúp bảo vệ phụ kiện trước sự tấn công của nước, hóa chất và độ ẩm cao.

• Bền nhiệt và chịu áp lực lớn: Giới hạn bền kéo của inox rất cao, không bị biến dạng hay giòn gãy ở cả môi trường nhiệt độ âm (cryogenic) lẫn môi trường nhiệt độ siêu cao như lò hơi.

• Tối ưu chi phí dài hạn: Mặc dù chi phí đầu tư ban đầu cao hơn các vật liệu thông thường, nhưng nhờ đặc tính ít phải bảo trì, không bị rỉ sét bong tróc và có tuổi thọ vận hành kéo dài hàng thập kỷ, tổng chi phí vòng đời (Life Cycle Cost) của hệ thống sử dụng inox lại rẻ hơn rất nhiều.

D. ỨNG DỤNG THỰC TẾ

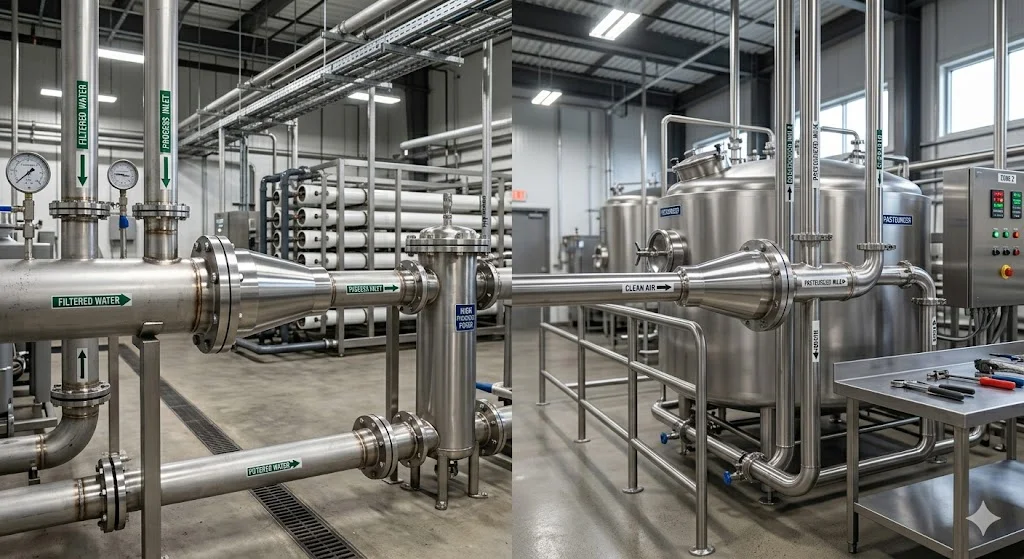

Stainless Steel Concentric Reducer Được Dùng Ở Đâu?

Nhờ những ưu điểm vượt trội về độ bền kết cấu và tính linh hoạt, côn thu đồng tâm inox hiện diện trong hầu hết các hạ tầng kỹ thuật trọng yếu:

• Hệ thống xử lý nước sạch và nước thải: Xuất hiện tại các nhà máy nước, hệ thống lọc màng RO công nghiệp đòi hỏi vật liệu không rỉ sét để giữ độ tinh khiết cho nguồn nước và chịu được áp lực đẩy cực cao của bơm cao áp.

• Công nghiệp thực phẩm, đồ uống và dược phẩm: Các hệ thống đường ống dẫn sữa, nước giải khát, thuốc lỏng yêu cầu khắt khe về độ sạch sinh học. Côn thu inox với bề mặt đánh bóng (Sanitary Grade) giúp ngăn chặn vi khuẩn bám dính và chịu được quy trình súc rửa hóa chất CIP (Clean-in-Place).

• Ngành dầu khí và năng lượng: Ứng dụng trên các giàn khoan, đường ống dẫn dầu, khí hóa lỏng áp lực cao nhờ khả năng chống chịu sự mài mòn cơ học từ dòng lưu chất di chuyển ở vận tốc lớn.

• Hệ thống điều hòa không khí (HVAC) và Chiller: Giúp kết nối các đường ống trục chính đứng từ tháp tản nhiệt, máy Chiller phân phối đi các tầng một cách êm ái, giảm thiểu tiếng ồn truyền qua kết cấu tòa nhà.

Sai Lầm Khi Chọn Stainless Steel Concentric Reducer

Trong thực tế mua sắm và thi công, rất nhiều dự án phải trả giá đắt do các sai lầm cơ bản sau:

• Chọn sai mác vật liệu inox: Sử dụng inox 201 hoặc 304 thông thường cho môi trường chứa nhiều gốc Axit hoặc muối Chloride (như nước biển), dẫn đến tình trạng phụ kiện bị ăn mòn rỗ (pitting) chỉ sau vài tháng vận hành.

• Chọn sai kích thước thu tiêu chuẩn: Không đồng bộ giữa đường kính trong (ID) và đường kính ngoài (OD) của ống và phụ kiện do khác biệt hệ mét (DIN) và hệ inch (ASTM), gây lệch mép hàn.

• Bỏ qua kiểm tra giới hạn áp suất: Lắp đặt loại côn thu có độ dày thành quá mỏng (ví dụ Sch10s) vào hệ thống có áp lực làm việc cao vượt định mức (như mạng phòng cháy chữa cháy, đường hơi áp lực cao), gây nguy cơ nứt vỡ, bục đường ống.

• Nhầm lẫn giữa concentric và eccentric: Lắp đặt côn thu đồng tâm (concentric) trên đường ống nằm ngang trước cửa hút của máy bơm, tạo ra túi khí phá hủy cánh bơm khi vận hành.

• Không đồng bộ tiêu chuẩn kết nối: Kết nối một phụ kiện có chuẩn ren BSPT vào hệ thống ống đang tiện ren NPT, dẫn đến các bước ren không khớp hoàn toàn và gây rò rỉ lưu chất.

E. HƯỚNG DẪN / CHECKLIST

Checklist Chọn Stainless Steel Concentric Reducer Phù Hợp

Trước khi tiến hành đặt hàng hoặc phê duyệt bản vẽ thiết kế, kỹ sư cơ điện nên tuân thủ nghiêm ngặt bảng checklist tiêu chuẩn sau:

• [ ] Xác định chính xác kích thước đầu vào ($D_1$ ): Đường kính danh nghĩa và độ dày thành ống lớn cần kết nối.

• [ ] Xác định chính xác kích thước đầu ra ($D_2$ ): Đường kính danh nghĩa và độ dày thành ống nhỏ cần kết nối.

• [ ] Kiểm tra áp lực làm việc đỉnh (Max Pressure): Lựa chọn cấp áp lực PN10, PN16, PN25... hoặc Sch40s để đảm bảo hệ số an toàn tối thiểu $1.5$ lần áp suất vận hành thực tế.

• [ ] Xác định dải nhiệt độ hoạt động: Đảm bảo vật liệu inox và mối nối không bị suy giảm cơ tính ở mức nhiệt độ vận hành tối đa.

• [ ] Phân tích đặc tính lưu chất: Xác định lưu chất có tính ăn mòn, mài mòn cao hay yêu cầu an toàn vệ sinh thực phẩm để chọn đúng mác thép (SS304, SS316 hay Inox vi sinh).

• [ ] Xác định phương thức liên kết: Lựa chọn kiểu nối hàn đối đầu, hàn socket, hay nối ren phù hợp với biện pháp thi công tại công trường.

• [ ] Kiểm tra tiêu chuẩn đường ống hiện tại: Đảm bảo phụ kiện mua về tuân theo cùng một hệ tiêu chuẩn với ống (ví dụ: cùng chuẩn ASME B16.9 hoặc cùng chuẩn DIN).

Lưu Ý Quan Trọng Khi Lắp Đặt

Quá trình lắp đặt stainless steel concentric reducer đòi hỏi độ chính xác tay nghề cao từ thợ hàn ống để không làm giảm hiệu năng của thiết bị:

[Vát mép ống] ──► [Làm sạch xỉ hàn] ──► [Căn chỉnh đồng tâm bằng đồ gá] ──► [Hàn Tig/Mig tiêu chuẩn]

• Kiểm tra hướng dòng chảy: Đảm bảo hướng thu hẹp hoặc mở rộng được lắp đặt đúng theo sơ đồ công nghệ P&ID của hệ thống.

• Làm sạch kỹ lưỡng bề mặt: Trước khi tiến hành hàn hoặc bắt ren, bắt buộc phải vệ sinh sạch dầu mỡ, bụi bẩn và các xỉ hàn bám ở phần đầu kết nối để tránh tạp chất lẫn vào dòng lưu chất.

• Đảm bảo tính đồng tâm tuyệt đối: Sử dụng đồ gá chuyên dụng (vòng kẹp định vị) để giữ cho tâm của phụ kiện và tâm của đường ống thẳng hàng trước khi chấm hàn đính. Lệch tâm sẽ gây ra ứng suất uốn phá hủy mối liên kết.

• Thử áp và kiểm tra rò rỉ: Sau khi hoàn thành mối hàn, bắt buộc phải thực hiện quy trình thử áp lực thủy tĩnh (Hydrotest) toàn hệ thống để rà soát rò rỉ trước khi bọc bảo ôn hoặc đưa vào vận hành chính thức.

F. CÁC CÂU HỎI THƯỜNG GẶP (FAQ)

1. Stainless steel concentric reducer dùng để làm gì?

Trả lời: Phụ kiện này dùng để kết nối hai đoạn ống có đường kính khác nhau trên cùng một trục thẳng nhằm thu hẹp hoặc mở rộng dòng chảy, giúp điều chỉnh vận tốc, lưu lượng mà không làm mất tính đồng tâm của hệ thống đường ống.

2. Khi nào nên dùng concentric reducer thay vì eccentric reducer?

Trả lời: Bạn nên ưu tiên dùng concentric reducer cho các hệ thống đường ống bố trí theo phương thẳng đứng (ví dụ đường ống trục đứng tòa nhà, trạm bơm hướng lên). Đối với đường ống nằm ngang, bạn bắt buộc phải dùng eccentric reducer để tránh hiện tượng đọng khí hoặc đọng nước ngưng.

3. Giữa Inox 304 và Inox 316, tôi nên chọn loại nào cho hệ thống?

Trả lời: Đối với môi trường nước sạch, HVAC, khí nén thông thường, Inox 304 là lựa chọn tối ưu về chi phí. Tuy nhiên, nếu hệ thống của bạn tiếp xúc trực tiếp với hóa chất ăn mòn, nước biển, hoặc dung dịch muối, bạn bắt buộc phải chọn Inox 316 hoặc 316L.

4. Khả năng chịu áp suất của đường thu inox này có cao không?

Trả lời: Có. Khả năng chịu áp suất phụ thuộc vào độ dày thành ống (Schedule) và tiêu chuẩn chế tạo. Các dòng côn thu đúc Class 3000 hoặc Sch80s có khả năng chịu áp lực cực cao lên tới hàng trăm bar, đáp ứng tốt cho các hệ thống thủy lực và dầu khí áp lực lớn.

5. Sản phẩm này có dùng được cho ngành công nghiệp thực phẩm không?

Trả lời: Hoàn toàn được. Các loại côn thu làm từ inox 304 hoặc 316L được đánh bóng bề mặt đạt tiêu chuẩn vi sinh (Sanitary) là phụ kiện bắt buộc trong các nhà máy sữa, bia, nước giải khát và dược phẩm để đảm bảo an toàn vệ sinh tối đa.

G. KẾT LUẬN + CTA

Việc ứng dụng stainless steel concentric reducer đạt chuẩn là một mắt xích không thể thiếu để kiến tạo nên một hệ thống đường ống công nghiệp an toàn, bền bỉ và tối ưu năng lượng. Lựa chọn đúng đắn về mặt kích thước, mác vật liệu vật lý, tiêu chuẩn kỹ thuật quốc tế và kiểu kết nối thích hợp không chỉ giúp hệ thống của bạn loại bỏ hoàn toàn các rủi ro về dòng chảy rối, sụt áp mà còn giảm thiểu tối đa chi phí bảo trì, sửa chữa phát sinh trong suốt vòng đời vận hành.
