2 Valves là gì? Giải mã khái niệm và ứng dụng của van 2 ngã trong công nghiệp

Giới thiệu

Trong quá trình tìm kiếm vật tư cho hệ thống đường ống, khi gõ từ khóa "2 valves", người dùng thường đứng trước một "mê cung" thông tin với hàng loạt kết quả khác nhau. Một số tài liệu đề cập đến loại van có hai cổng kết nối, trong khi số khác lại mô tả một hệ thống gồm hai chiếc van lắp đặt nối tiếp hoặc song song để dự phòng. Sự thiếu nhất quán này tạo ra một vấn đề nghiêm trọng: hiểu sai bản chất thiết bị dẫn đến chọn sai mã hàng, khiến hệ thống hoạt động kém hiệu quả hoặc gây rò rỉ, mất an toàn áp suất.

Thực tế, "2 valves" là một trong những keyword gây nhầm lẫn nhất trong ngành van công nghiệp hiện nay. Nếu bạn không phân biệt được khi nào nó ám chỉ một chiếc van 2 ngã (2-way valve) và khi nào là một cụm thiết bị, bạn sẽ rất dễ lãng phí ngân sách vào những giải pháp không cần thiết. Bài viết này được thực hiện nhằm làm rõ bản chất kỹ thuật, phân tích sâu các biến thể và hướng dẫn bạn cách lựa chọn đúng loại van phù hợp nhất cho nhu cầu thực tế của mình.

Kiến thức nền

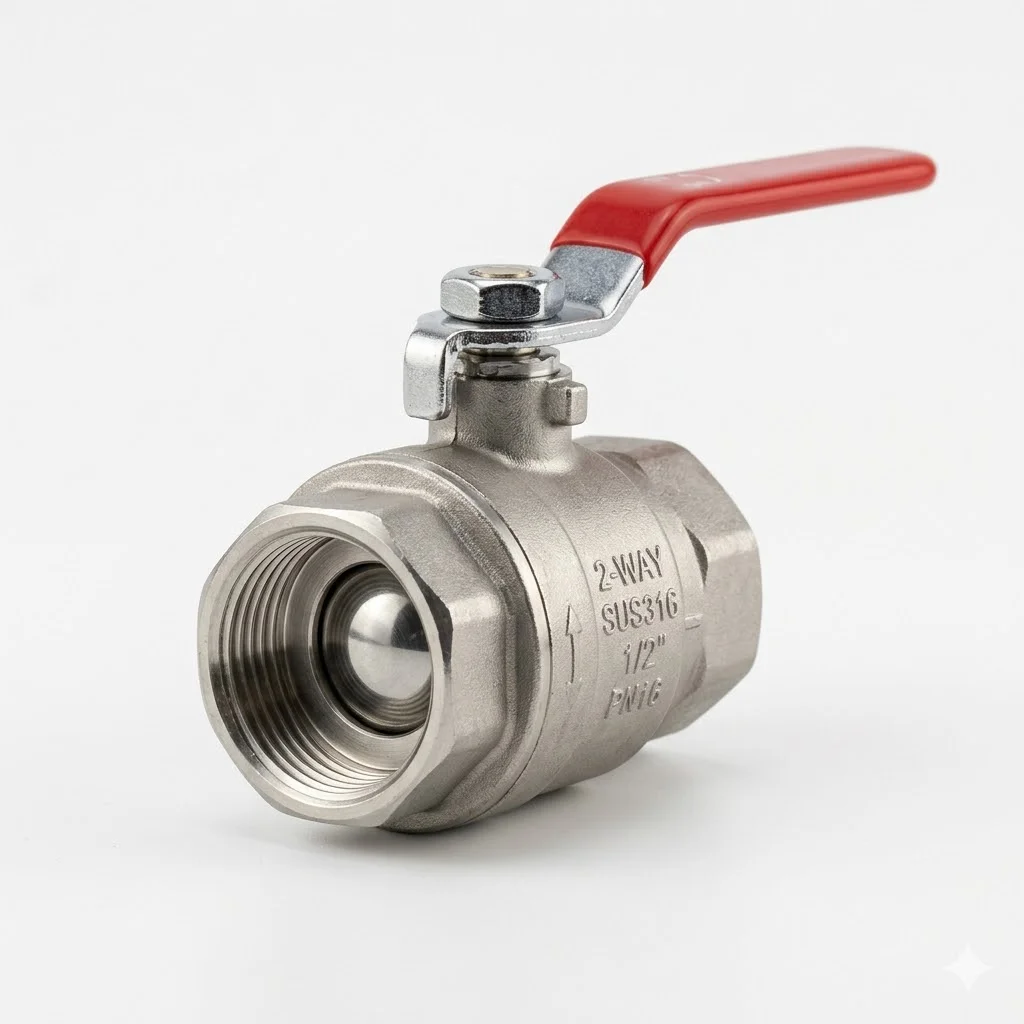

2 Valves Là Gì? (Định Nghĩa Chuẩn)

Trong thuật ngữ kỹ thuật ngành nước và hơi, "2 valves" thường được hiểu phổ biến nhất là van 2 ngã (2-way valve). Đây là loại van có cấu tạo cơ bản gồm 2 cổng kết nối (1 cổng vào và 1 cổng ra), đóng vai trò như một "chốt chặn" duy nhất để đóng, mở hoặc điều tiết lưu lượng dòng chảy trong một đoạn đường ống thẳng.

Tuy nhiên, trong một số ngữ cảnh chuyên biệt về thiết kế hệ thống (System Design), "2 valves" có thể hiểu là một tổ hợp gồm 2 chiếc van độc lập phối hợp với nhau (ví dụ: hệ thống van kép chặn và xả - Double Block and Bleed). Dù vậy, theo thống kê thực tế:

• 90% trường hợp tìm kiếm: Ám chỉ dòng van 2 chiều/2 ngã đơn lẻ.

• 10% trường hợp còn lại: Ám chỉ các cấu hình hệ thống lắp đặt kép.

Hiểu một cách đơn giản nhất, nếu hệ thống của bạn chỉ cần một thiết bị để ngăn dòng nước chảy từ điểm A sang điểm B, thì chiếc "2-way valve" chính là thứ bạn đang tìm kiếm.

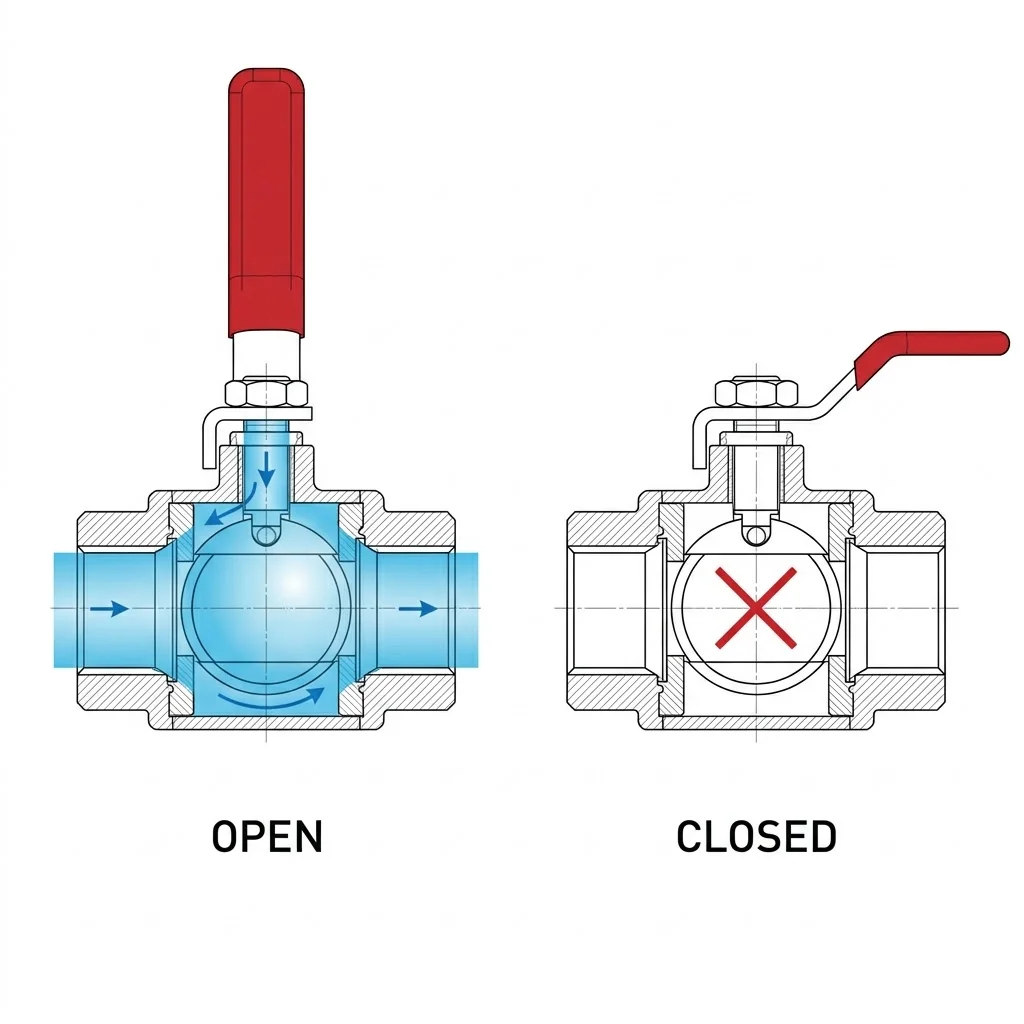

Nguyên Lý Hoạt Động Của Van 2 Ngã

Van 2 ngã vận hành dựa trên cơ chế chặn vật lý đơn giản nhưng cực kỳ hiệu quả. Dòng chảy lưu chất (nước, khí, hơi, dầu) sẽ đi qua một con đường duy nhất bên trong thân van.

1. Trạng thái Mở: Bộ phận đóng ngắt (như bi van, đĩa van hoặc màng van) được nhấc ra khỏi vị trí chặn, tạo khoảng trống cho dòng chảy thông suốt từ đầu vào sang đầu ra.

2. Trạng thái Đóng: Bộ phận này ép chặt vào ghế van (seat), chặn hoàn toàn đường đi của lưu chất.

Dựa trên mục đích sử dụng, 2 valves dạng 2 ngã được chia thành hai cách thức hoạt động chính:

• Chế độ On/Off: Van chỉ có nhiệm vụ đóng hết hoặc mở hết (thường là van bi hoặc van cổng).

• Chế độ điều tiết (Control Valve): Van có khả năng mở ở các góc độ khác nhau (như van cầu hoặc van bướm điều khiển điện) để kiểm soát lưu lượng to hay nhỏ theo tín hiệu phản hồi.

Chính nhờ cấu tạo đơn giản, ít chi tiết chuyển động phức tạp mà dòng van này trở nên phổ biến nhờ ưu điểm: chi phí thấp, ít phát sinh lỗi kỹ thuật và cực kỳ dễ bảo trì.

Phân tích chuyên sâu

Phân Loại 2 Valves Trong Thực Tế

Để chọn đúng loại van 2 ngã phù hợp, kỹ sư cần phân loại dựa trên ba tiêu chí cốt lõi: cấu tạo, vật liệu và phương thức điều khiển.

1. Theo cấu tạo (Mechanism):

• Van bi (Ball Valve): Đóng mở cực nhanh bằng cách xoay viên bi lỗ. Ưu điểm là kín khít nhưng không dùng để điều tiết tốt.

• Van cổng (Gate Valve): Dùng để chặn dòng chảy lớn. Lưu ý: Chỉ dùng đóng/mở hoàn toàn, không dùng để giảm áp.

• Van cầu (Globe Valve): "Vua" của việc điều tiết lưu lượng nhờ cấu trúc đĩa van nâng hạ chính xác.

• Van bướm (Butterfly Valve): Tiết kiệm diện tích, phù hợp cho các đường ống kích thước lớn.

2. Theo vật liệu:

• Đồng/Gang: Phù hợp hệ thống nước dân dụng, PCCC.

• Inox (SUS304, 316): Chống ăn mòn, dùng cho thực phẩm, hóa chất.

• Nhựa (PVC, CPVC): Dùng cho hóa chất nồng độ cao hoặc môi trường oxy hóa mạnh.

3. Theo cách thức điều khiển:

• Thủ công: Tay gạt, tay quay vô lăng (chi phí thấp).

• Tự động: Điều khiển điện hoặc khí nén (phù hợp hệ thống tự động hóa).

Insight: Không có một loại van nào là "tốt nhất" một cách tuyệt đối. Loại van tốt nhất là loại có thông số kỹ thuật vừa đủ để vận hành hệ thống an toàn mà vẫn tối ưu được chi phí đầu tư.

Thông Số Kỹ Thuật Quan Trọng

Khi mua sắm các thiết bị van 2 ngã, việc bỏ qua các thông số kỹ thuật là sai lầm có thể dẫn đến phá hủy toàn bộ hệ thống đường ống.

• Áp lực (Pressure Rating): Các ký hiệu như PN10, PN16, Class 150... cực kỳ quan trọng. Nếu bạn lắp một chiếc van chịu áp PN10 vào hệ thống có áp suất đỉnh lên tới 15 bar, việc vỡ thân van hoặc bung gioăng là điều khó tránh khỏi.

• Nhiệt độ: Vật liệu gioăng làm kín (như PTFE, EPDM, NBR) quyết định van có chịu được nước nóng hay hơi bão hòa hay không.

• Lưu chất (Media): Dòng chảy là nước sạch, nước thải, dầu hay hóa chất? Việc chọn sai vật liệu (ví dụ dùng van đồng cho hóa chất ăn mòn) sẽ khiến van bị hỏng chỉ sau vài ngày sử dụng.

Lời khuyên từ chuyên gia: Vật liệu và chỉ số áp lực (PN) luôn quan trọng hơn giá thành. Một chiếc van rẻ tiền nhưng sai thông số sẽ gây ra tổn thất bảo trì gấp 10 lần giá trị chiếc van ban đầu.

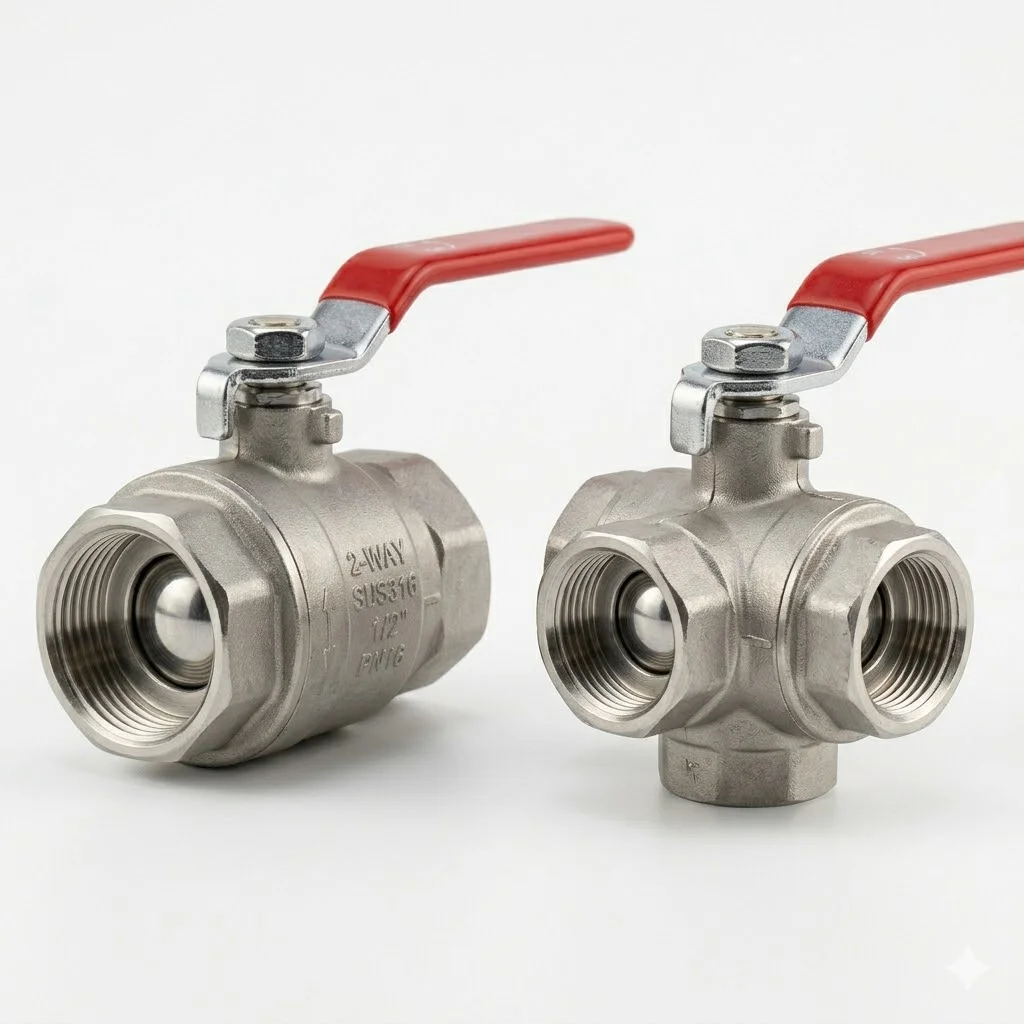

So Sánh Van 2 Ngã (2-way) Và Van 3 Ngã (3-way)

Sự nhầm lẫn giữa van 2 cổng và 3 cổng thường xảy ra khi người thiết kế chưa định hình rõ nhu cầu chia dòng.

Insight: Thực tế cho thấy 80% hệ thống đường ống hiện nay chỉ cần đến 2-way valve. Chỉ khi bạn có nhu cầu pha trộn hai dòng lưu chất (ví dụ nước nóng và lạnh) hoặc chuyển hướng dòng chảy từ nhánh này sang nhánh kia mà không muốn dùng 2 van độc lập thì mới nên cân nhắc dùng van 3 ngã.

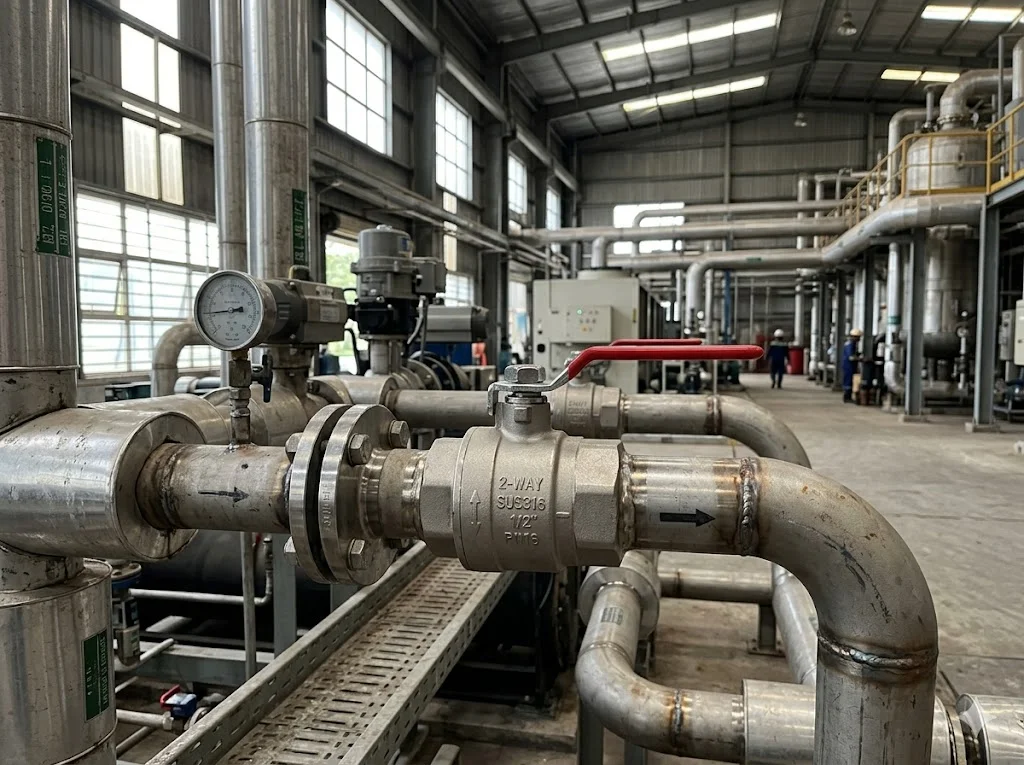

Ứng dụng thực tế

Khi Nào Nên Dùng Van 2 Ngã?

Loại van này là lựa chọn tối ưu trong các kịch bản sau:

• Hệ thống cấp nước dân dụng & tòa nhà: Dùng làm van tổng hoặc van nhánh để khóa nước khi cần sửa chữa.

• Hệ thống HVAC (Chiller/Boiler): Điều khiển dòng nước lạnh hoặc nước nóng đi qua dàn trao đổi nhiệt.

• Công nghiệp nhẹ: Các nhà máy dệt may, thực phẩm, nước giải khát cần đóng ngắt các nhánh cấp liệu.

• PCCC: Các van cổng, van bướm 2 ngã là bắt buộc để duy trì áp suất và đóng ngắt các vùng khi có sự cố.

Nếu bạn cần đóng mở nhanh, không yêu cầu điều hướng phức tạp và muốn tiết kiệm không gian lắp đặt, van 2 ngã luôn là ưu tiên hàng đầu.

Sai Lầm Thường Gặp

• Chọn nhầm sang van 3 ngã: Do hiểu sai bản chất của việc đóng/ngắt và chuyển hướng.

• Không tính đến áp lực đỉnh: Chọn van theo áp lực vận hành bình thường mà không tính đến các pha tăng áp đột ngột của bơm.

• Lắp ngược hướng dòng chảy: Một số loại van 2 ngã (đặc biệt là van cầu hoặc van một chiều 2 cổng) có quy định hướng đi của dòng chảy. Lắp ngược sẽ gây sụt áp hoặc hỏng gioăng nhanh chóng.

• Sai vật liệu gioăng: Dùng gioăng nhựa thông thường cho hệ thống hơi nóng khiến gioăng bị tan chảy và kẹt van.

Hướng dẫn / checklist

Cách Chọn Van 2 Ngã Phù Hợp

Hãy kiểm tra danh sách dưới đây trước khi chốt đơn hàng:

• Xác định chính xác lưu chất: Là nước, hơi hay hóa chất?

• Áp lực làm việc: PN10, PN16 hay cao hơn?

• Nhiệt độ tối đa: Van có cần chịu nhiệt trên 100°C không?

• Mục đích: Chỉ cần đóng/mở (Van bi) hay cần điều tiết (Van cầu)?

• Kiểu kết nối: Nối ren (cho ống nhỏ) hay mặt bích (cho ống lớn)?

Hướng Dẫn Lắp Đặt & Sử Dụng

1. Kiểm tra lòng ống: Đảm bảo đường ống sạch rác, cát, xỉ hàn trước khi lắp van để tránh làm trầy xước bộ phận đóng ngắt.

2. Lắp đúng chiều: Quan sát mũi tên chỉ hướng dòng chảy trên thân van.

3. Siết lực vừa đủ: Với van nối ren, không nên siết quá mạnh tay vì có thể làm nứt cổ van hoặc hỏng ren. Sử dụng băng tan (cao su non) một cách vừa phải.

4. Bảo trì định kỳ: Với các van ít khi sử dụng (như van chặn dự phòng), nên thực hiện thao tác đóng/mở 3-6 tháng một lần để tránh tình trạng kẹt do cặn bẩn tích tụ.

FAQ - Câu hỏi thường gặp

2 valves có phải luôn là van 2 ngã không?

Đa số trường hợp là đúng. Tuy nhiên, nếu bạn thấy trong bản vẽ kỹ thuật ghi "2 valves system", hãy kiểm tra xem đó có phải là cụm van dự phòng hay không.

Van bi 2 ngã có dùng để điều tiết lưu lượng được không?

Thực tế là có thể, nhưng không khuyến khích. Van bi dùng điều tiết rất dễ bị xói mòn gioăng. Nếu cần điều tiết chính xác, hãy dùng van cầu (Globe Valve).

Tại sao van 2 ngã của tôi bị rò rỉ dù đã đóng chặt?

Nguyên nhân thường do gioăng bị mòn hoặc có rác kẹt ở ghế van. Hãy tháo ra kiểm tra và thay thế gioăng (seat) mới.

Van 2 ngã có dùng cho hệ thống hơi nóng (steam) không?

Hoàn toàn được, nhưng bạn phải chọn loại thân thép hoặc inox với gioăng chịu nhiệt chuyên dụng (như PTFE chịu nhiệt hoặc gioăng kim loại).

Kết luận

Khái niệm "2 valves" dù đơn giản nhưng lại là nền tảng của hầu hết các hệ thống đường ống công nghiệp hiện đại. Việc thấu hiểu bản chất của van 2 ngã — từ cấu tạo, nguyên lý hoạt động đến cách phân loại — sẽ giúp bạn tự tin hơn trong việc thiết kế và vận hành hệ thống một cách an toàn nhất.

Hãy nhớ rằng, bí quyết để có một hệ thống bền bỉ không nằm ở việc chọn loại van đắt tiền nhất, mà nằm ở việc hiểu đúng và chọn đúng thông số kỹ thuật ngay từ đầu. Một sai sót nhỏ trong việc xác định áp lực hoặc vật liệu cũng có thể dẫn đến những sự cố nghiêm trọng.
