Van bi inox DN25: Giải pháp tối ưu cho hệ thống đường ống công nghiệp

Bạn đang đứng trước một bản thiết kế hệ thống cấp thoát nước hoặc dây chuyền sản xuất và phân vân không biết nên lựa chọn kích thước van như thế nào cho phù hợp? Đây là tình huống rất phổ biến, đặc biệt với những người không chuyên sâu về kỹ thuật đường ống. Một trong những sai lầm thường gặp là lựa chọn nhầm giữa các kích thước gần nhau như DN20, DN25 và DN32. Sự chênh lệch tưởng chừng nhỏ này lại có thể gây ra nhiều hệ lụy nghiêm trọng như giảm lưu lượng dòng chảy, sụt áp trong hệ thống, thậm chí phát sinh rò rỉ tại các điểm kết nối do không đồng bộ kích thước.

Không chỉ vậy, việc chọn sai chất liệu van cũng ảnh hưởng trực tiếp đến tuổi thọ và độ an toàn khi vận hành, đặc biệt trong môi trường có tính ăn mòn hoặc nhiệt độ cao. Những sai sót này có thể khiến doanh nghiệp tốn kém đáng kể chi phí sửa chữa, thay thế và gián đoạn hoạt động.

Vậy van bi inox DN25 có đặc điểm gì nổi bật so với các kích thước khác? Tại sao nó lại được xem là lựa chọn tối ưu trong nhiều hệ thống dân dụng và công nghiệp nhẹ? Bài viết này sẽ giúp bạn hiểu rõ từ cấu tạo, thông số kỹ thuật cho đến cách lựa chọn chính xác, đảm bảo hiệu quả vận hành và tối ưu chi phí lâu dài.

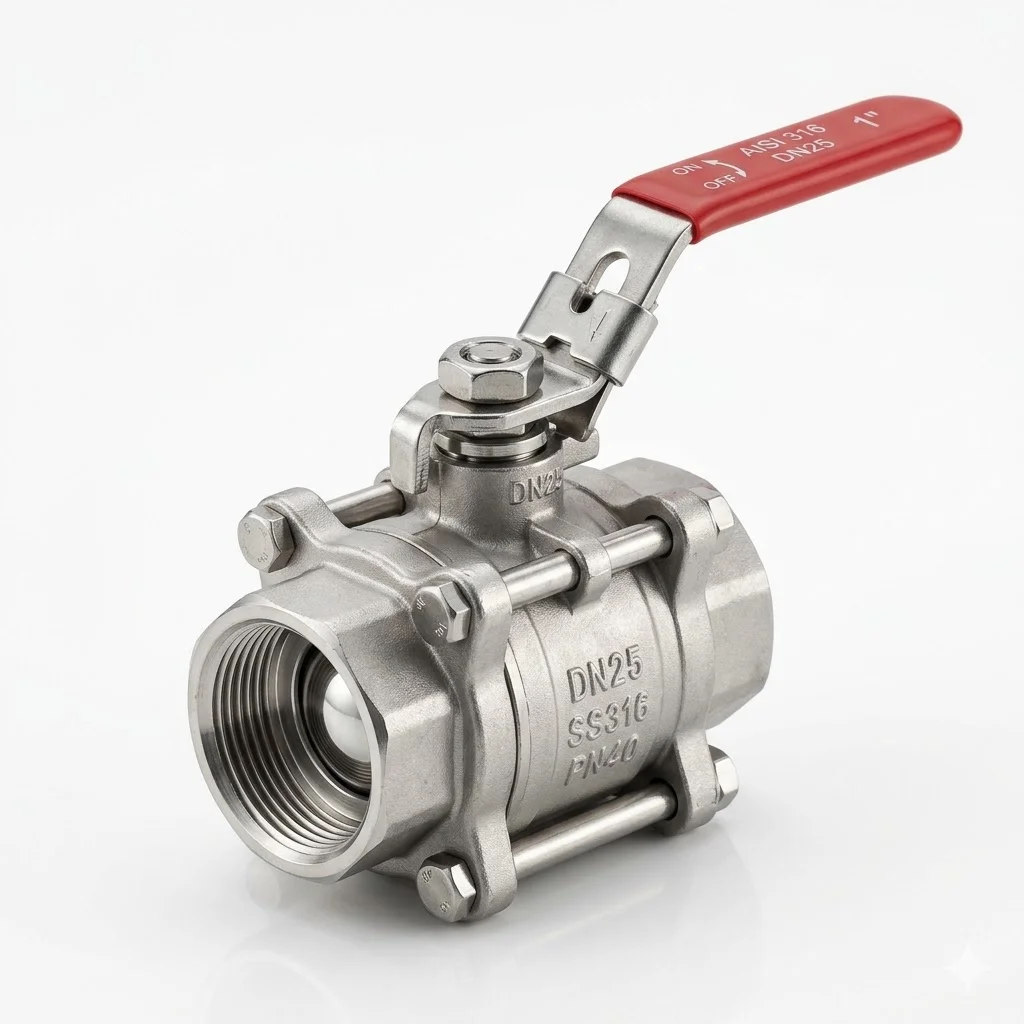

Van bi inox DN25 là gì?

Van bi inox DN25 là dòng thiết bị cơ khí quan trọng, được lắp đặt trực tiếp trên hệ thống đường ống nhằm kiểm soát và điều tiết dòng chảy của các loại lưu chất như nước, dầu, khí nén hoặc hóa chất. Tên gọi “van bi” xuất phát từ cấu tạo đặc trưng với bộ phận đóng ngắt chính là một quả bi rỗng, được khoan lỗ xuyên tâm. Khi người vận hành xoay tay gạt một góc 90 độ, quả bi sẽ thay đổi trạng thái, cho phép dòng chảy đi qua hoặc chặn lại hoàn toàn một cách nhanh chóng, gần như không gây sụt áp.

Thuật ngữ DN25 (Diameter Nominal) biểu thị kích thước danh định của van, tương đương khoảng 1 inch theo hệ đo lường Anh – Mỹ. Cần lưu ý rằng DN25 không phải là đường kính trong hay ngoài chính xác, mà là quy ước tiêu chuẩn giúp đồng bộ với hệ thống ống tương ứng (thường có đường kính ngoài khoảng 34mm). Nhờ được chế tạo từ inox (thép không gỉ), van có khả năng chống ăn mòn, chịu nhiệt và áp lực tốt, đảm bảo độ bền và tuổi thọ cao trong nhiều môi trường làm việc khác nhau.

Nguyên lý hoạt động của van bi inox DN25

Nguyên lý cốt lõi của van bi inox DN25 dựa trên cơ chế quay của quả bi bên trong thân van. Khi người vận hành tác động lực vào tay gạt một góc 90 độ, trục van sẽ truyền động khiến quả bi xoay theo.

• Trạng thái mở: Lỗ khoét của quả bi nằm trùng với hướng của dòng chảy, cho phép lưu chất đi qua với lưu lượng tối đa mà không bị cản trở (Full Bore).

• Trạng thái đóng: Lỗ khoét nằm vuông góc với dòng chảy, bề mặt nhẵn của quả bi ép chặt vào gioăng làm kín (Seat), ngăn chặn hoàn toàn dòng lưu chất.

Ưu điểm lớn nhất của nguyên lý này là khả năng đóng mở nhanh và độ kín gần như tuyệt đối. So với van cổng phải vặn nhiều vòng, van bi chỉ cần gạt 90 độ, giúp tiết kiệm thời gian, giảm công sức và nâng cao hiệu quả vận hành hệ thống.

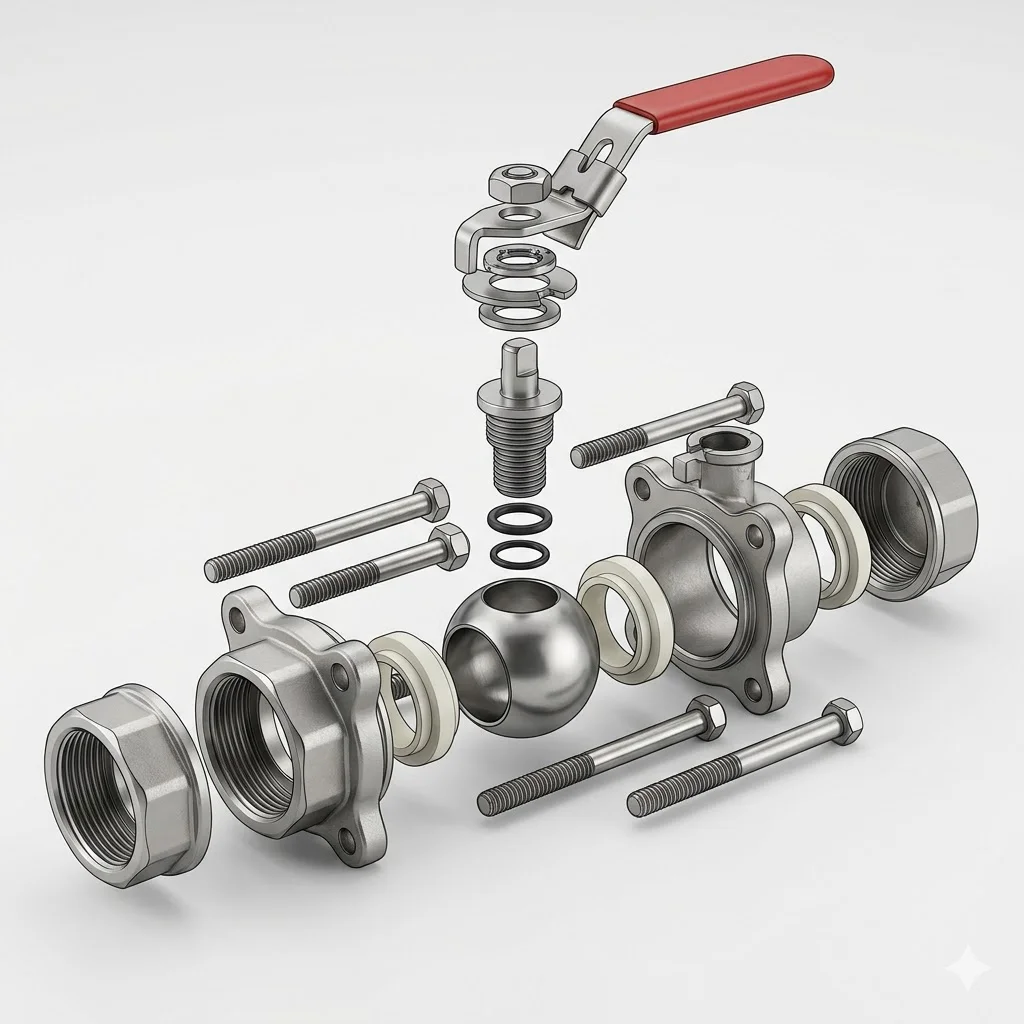

Cấu tạo và vật liệu của loại van này

Để hiểu tại sao mức giá của loại van này lại cao hơn các dòng van nhựa hay đồng, chúng ta cần bóc tách các thành phần cấu tạo cao cấp của nó:

• Thân van: Thường được đúc từ inox 304 (phổ thông) hoặc inox 316 (cao cấp). Inox 304 mang lại khả năng chống gỉ sét trong điều kiện tự nhiên, trong khi inox 316 chứa thêm Molypden giúp chống ăn mòn trong môi trường nước biển hoặc hóa chất nồng độ cao.

• Bi van: Đây là trái tim của thiết bị, được làm từ thép không gỉ đánh bóng (Polished Stainless Steel) để giảm ma sát, tránh bám cặn và đảm bảo độ kín.

• Gioăng làm kín (Seat): Hầu hết các dòng van chất lượng đều sử dụng PTFE (Teflon). Vật liệu này có hệ số ma sát thấp, chịu nhiệt lên đến 180°C và trơ với hầu hết các loại hóa chất.

• Bộ phận điều khiển: Thường là tay gạt inox bọc nhựa, nhưng với size DN25, van cũng có thể được lắp thêm bộ điều khiển điện hoặc khí nén để tự động hóa.

Các loại van bi inox DN25 phổ biến trên thị trường

Tùy vào nhu cầu lắp đặt và áp lực hệ thống, bạn có thể lựa chọn các dòng van sau:

Thông số kỹ thuật cần biết khi chọn mua

Trước khi đặt hàng, bạn cần đối chiếu kỹ các thông số kỹ thuật để đảm bảo tính tương thích và tránh phát sinh lỗi trong quá trình lắp đặt:

1. Kích thước danh định: DN25 – Phi 34 (1").

2. Áp lực làm việc: Phổ biến nhất là PN16 (16 bar) cho hệ thống nước thông thường và PN25/PN40 cho các hệ thống hơi nóng hoặc áp suất cao.

3. Nhiệt độ làm việc: Dao động từ -10°C đến 180°C. Nếu dùng cho hơi nóng vượt mức này, bạn cần chuyển sang dòng gioăng kim loại.

4. Tiêu chuẩn kết nối: Ren NPT, BSP hoặc mặt bích tiêu chuẩn JIS 10K, ANSI, DIN.

Ngoài các thông số cơ bản trên, bạn cũng nên kiểm tra thêm về môi trường sử dụng (nước sạch, hóa chất, khí nén) để lựa chọn đúng vật liệu inox 304 hoặc 316, cũng như loại gioăng phù hợp nhằm đảm bảo độ bền lâu dài. Đồng thời, cần xem xét không gian lắp đặt và tần suất vận hành để chọn kiểu tay gạt hay tay quay cho thuận tiện.

Lưu ý: Việc lựa chọn PN16 hay PN25 cần dựa vào áp suất đỉnh (peak pressure) của hệ thống, đặc biệt là máy bơm. Nếu đường ống thường xuyên xảy ra hiện tượng va đập thủy lực (water hammer), bạn nên ưu tiên PN25 để tăng độ an toàn, hạn chế rủi ro nứt vỡ hoặc rò rỉ.

So sánh van bi inox DN25 với các loại vật liệu khác

Tại sao bạn nên chọn inox thay vì các loại vật liệu rẻ hơn?

1. So với van đồng: Van đồng DN25 thường bị oxy hóa (lên men xanh) sau một thời gian tiếp xúc với nước sinh hoạt, ảnh hưởng đến chất lượng nước. Van inox bền hơn, sáng bóng và an toàn vệ sinh thực phẩm hơn.

2. So với van nhựa: Van nhựa dễ bị giòn vỡ dưới tác động của tia UV hoặc nhiệt độ cao. Loại van này chịu va đập tốt và có tuổi thọ gấp 5-10 lần van nhựa trong môi trường ngoài trời.

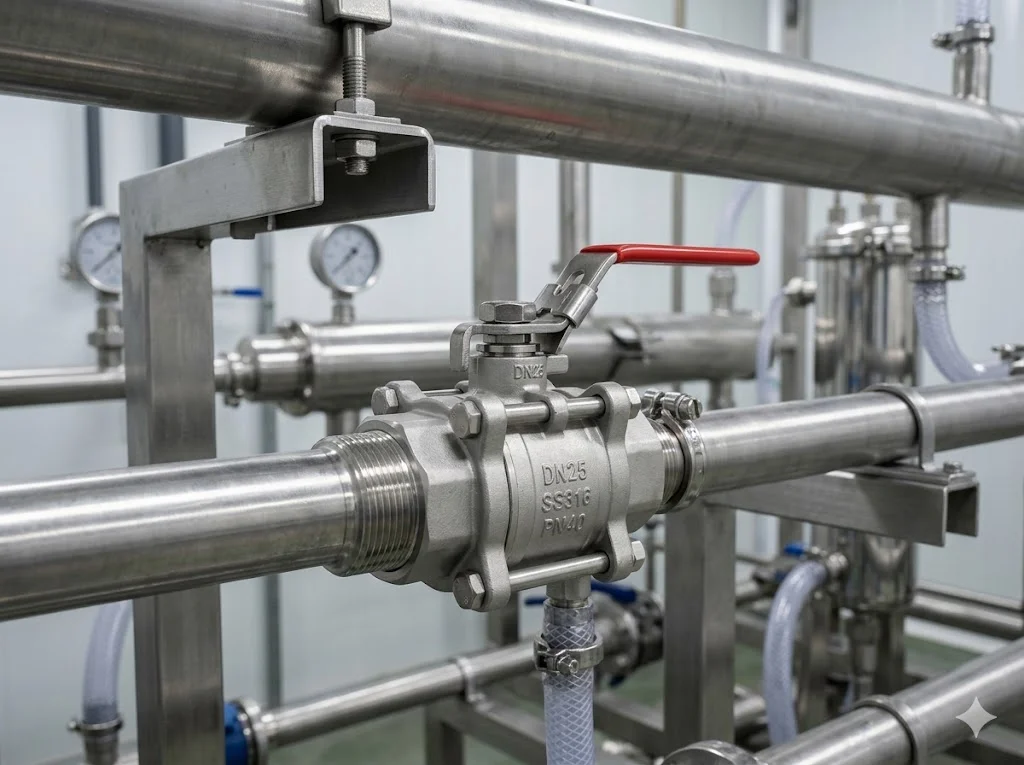

Van bi inox DN25 dùng trong những hệ thống nào?

Nhờ kích thước trung bình và độ bền cao, DN25 xuất hiện dày đặc trong:

• Hệ thống nước sạch: Từ trạm bơm đến các trục cấp nước chính của tòa nhà.

• Hệ thống thực phẩm & dược phẩm: Nhờ tính kháng khuẩn và dễ vệ sinh của inox 304/316.

• Ngành hơi (Steam): Sử dụng trong các lò hơi nhỏ, hệ thống sấy.

• Xử lý hóa chất: Các loại dung dịch có tính ăn mòn nhẹ đến trung bình.

Những sai lầm "chết người" khi chọn mua van DN25

Không ít khách hàng đã phải trả giá đắt vì những sơ suất nhỏ:

1. Nhầm lẫn kích thước: Nghĩ DN25 là đường kính ngoài 25mm (trong khi thực tế ống phải là 34mm).

2. Tiết kiệm sai chỗ: Dùng inox 201 hoặc 304 cho môi trường axit nồng độ cao. Kết quả là van bị "ăn thủng" chỉ sau vài tháng.

3. Bỏ qua thông số nhiệt độ: Dùng van bi gioăng PTFE thông thường cho hơi quá nhiệt khiến gioăng bị chảy, gây kẹt van hoàn toàn.

Checklist: Cách chọn loại van này đúng chuẩn

Hãy kiểm tra 4 yếu tố sau trước khi rút ví:

• Môi trường lưu chất là gì? (Nước sinh hoạt dùng 304, hóa chất/nước biển dùng 316).

• Áp suất tối đa của hệ thống là bao nhiêu? (Thông thường chọn PN16 là đủ).

• Kiểu kết nối nào phù hợp? (Ren cho ống nhỏ, mặt bích cho ống chịu áp cao).

• Thương hiệu và chứng chỉ: Có CO/CQ (chứng chỉ xuất xứ và chất lượng) hay không?

FAQ: Câu hỏi thường gặp về loại van này

1. DN25 là bao nhiêu inch và tương ứng ống phi bao nhiêu?

DN25 tương đương 1 inch và dùng cho ống có đường kính ngoài (OD) là 34mm.

2. Làm sao để phân biệt nhanh inox 304 và 316?

Về mắt thường rất khó phân biệt. Bạn nên kiểm tra ký hiệu dập nổi trên thân van (CF8 cho 304 và CF8M cho 316) hoặc dùng dung dịch thử chuyên dụng.

3. Van bi inox DN25 có dùng cho nước nóng được không?

Có. Với gioăng PTFE, van chịu được nhiệt độ lên tới 180°C, hoàn toàn phù hợp cho nước nóng trung tâm hoặc hệ thống lò hơi.

Kết luận

Van bi inox DN25 là một mảnh ghép không thể thiếu trong các hệ thống đường ống yêu cầu độ bền cao, khả năng chống ăn mòn tốt và vận hành ổn định trong thời gian dài. Với thiết kế chắc chắn cùng vật liệu inox 304 hoặc 316, loại van này không chỉ đảm bảo an toàn mà còn tối ưu hiệu suất dòng chảy trong nhiều môi trường khác nhau như nước, khí hay hóa chất nhẹ. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và các thông số kỹ thuật liên quan sẽ giúp bạn hạn chế tối đa rủi ro như rò rỉ, hư hỏng hay chọn sai loại van.

Bạn đang cần tìm loại van bi phù hợp nhất cho dự án của mình? Đừng để những thông số kỹ thuật phức tạp khiến bạn bối rối. Chỉ cần nắm đúng những tiêu chí quan trọng, bạn hoàn toàn có thể lựa chọn được sản phẩm vừa phù hợp nhu cầu, vừa tối ưu chi phí và đảm bảo hiệu quả vận hành lâu dài.
