Q41F 16P là gì? Giải mã chi tiết mã hiệu van bi inox mặt bích tiêu chuẩn

A. Giới thiệu

Trong quá trình vận hành hệ thống cấp thoát nước hay xử lý hóa chất công nghiệp, không ít kỹ sư gặp phải tình huống tréo ngoe: hệ thống vừa lắp đặt xong đã xảy ra hiện tượng rò rỉ tại mặt bích, hoặc van bị kẹt cứng chỉ sau vài tuần sử dụng. Nguyên nhân cốt lõi thường không nằm ở kỹ thuật lắp đặt, mà bắt nguồn từ việc lựa chọn sai mã hiệu thiết bị. Việc chọn một chiếc van không chịu được áp lực thực tế hoặc vật liệu không tương thích với lưu chất sẽ dẫn đến những tổn thất kinh tế khổng lồ do phải dừng máy để bảo trì.

Trong số các dòng van bi mặt bích hiện nay, mã hiệu này là một trong những mã hiệu phổ biến nhất nhưng cũng dễ gây hiểu nhầm nhất cho người mua. Nhiều khách hàng thường chỉ quan tâm đến kích thước đường ống mà bỏ qua các ký hiệu kỹ thuật quan trọng phía sau. Nếu không hiểu rõ bản chất của mã hiệu này, bạn rất dễ rơi vào bẫy "râu ông nọ chắp cằm bà kia", dẫn đến việc hệ thống hoạt động thiếu ổn định. Bài viết dưới đây sẽ phân tích chuyên sâu từ cấu tạo, thông số đến cách lựa chọn chuẩn xác để giúp bạn làm chủ thiết bị này trong mọi công trình.

B. Kiến thức nền

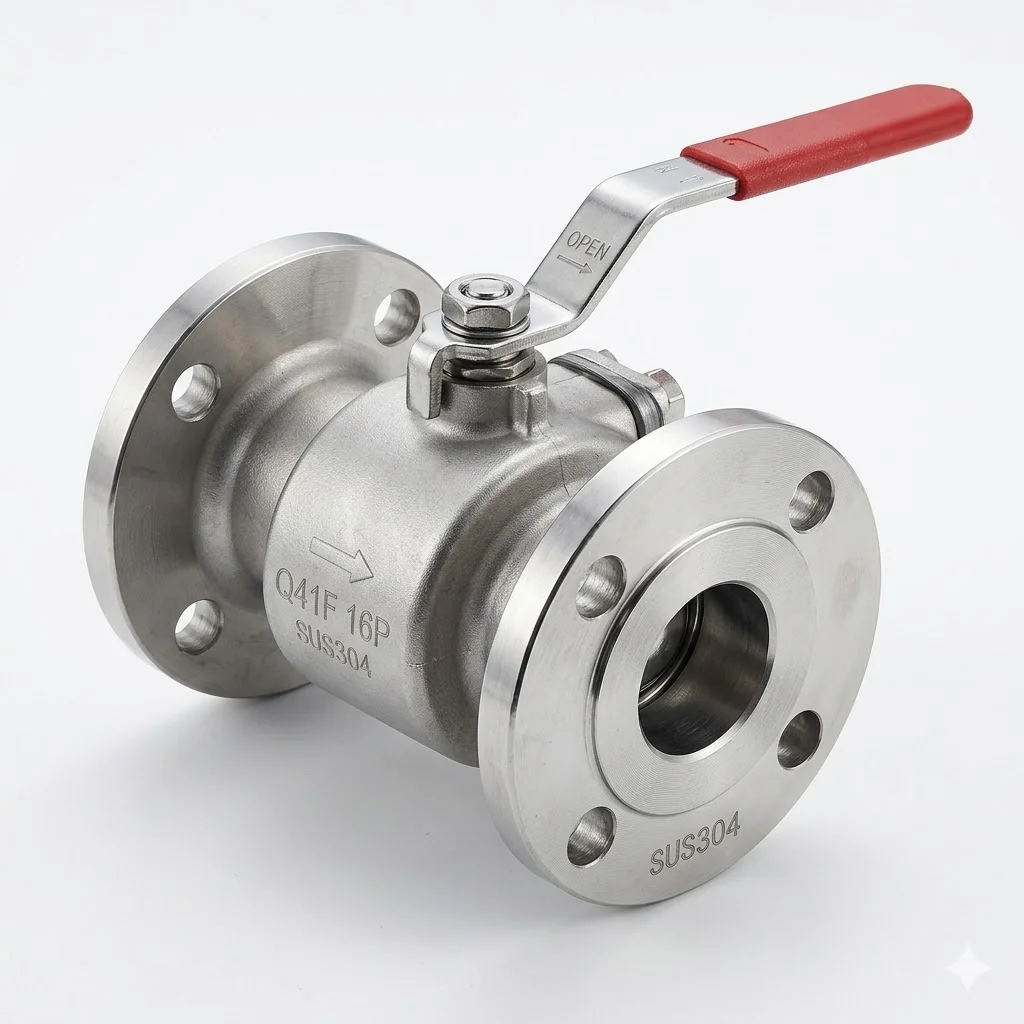

Q41F 16P Là Gì? Định nghĩa và phân tích mã hiệu

Để hiểu một cách chuyên thống, Q41F 16P là mã hiệu kỹ thuật quốc tế dùng để chỉ dòng van bi inox kết nối mặt bích, có khả năng chịu áp lực làm việc tối đa là 16 bar. Đây là dòng van đóng/mở nhanh bằng tay gạt hoặc bộ điều khiển, được ứng dụng cực kỳ rộng rãi trong các môi trường đòi hỏi tính vệ sinh và khả năng chống ăn mòn cao.

Để tránh nhầm lẫn khi mua hàng, chúng ta cần bóc tách từng ký hiệu trong mã hiệu này như sau:

• Q (Ball Valve): Ký hiệu cho dòng van bi, sử dụng viên bi rỗng để điều tiết dòng chảy.

• 4 (Flanged): Kiểu kết nối bằng mặt bích (thay vì ren hay hàn).

• 1 (Floating/Full Port): Thiết kế dạng bi nổi, dòng chảy đi qua van không bị thu hẹp (Full Bore).

• F (Sealing Material): Vật liệu làm kín là PTFE (Teflon), giúp van kín khít tuyệt đối.

• 16 (Pressure): Áp lực làm việc định danh là PN16 (tương đương 1.6 Mpa hoặc 16 bar).

• P (Stainless Steel): Thân van làm bằng inox, thường là SUS304 hoặc CF8.

Việc nắm rõ các thông số này giúp người mua định hình ngay lập tức đặc tính kỹ thuật của sản phẩm mà không cần phải tra cứu tài liệu quá dày đặc.

Nguyên Lý Hoạt Động Của Van Bi Có Mã Hiệu Này

Về cơ bản, Q41F 16P hoạt động dựa trên cơ chế xoay của một viên bi rỗng có lỗ xuyên tâm. Khi người vận hành tác động lực vào tay gạt, trục van sẽ truyền chuyển động khiến viên bi xoay một góc đúng 90 độ bên trong thân van.

• Trạng thái mở: Lỗ xuyên tâm của bi nằm trùng với trục của đường ống, cho phép lưu chất đi qua với lưu lượng tối đa mà không gặp vật cản.

• Trạng thái đóng: Viên bi xoay vuông góc với đường ống, bề mặt nhẵn của bi ép chặt vào gioăng làm kín, chặn đứng hoàn toàn dòng chảy.

Lý do khiến mã van này trở nên hiệu quả là nhờ thiết kế Full Bore. Khác với các dòng van thu hẹp dòng (Reduced Bore), mã hiệu này cho phép dòng chảy lưu thông mượt mà, giúp giảm thiểu tối đa tình trạng tổn thất áp suất và hiện tượng xâm thực. Đặc biệt, chất liệu inox giúp bề mặt bi luôn sáng bóng, giảm ma sát tối đa khi đóng mở, từ đó kéo dài tuổi thọ của bộ phận làm kín.

C. Phân tích chuyên sâu

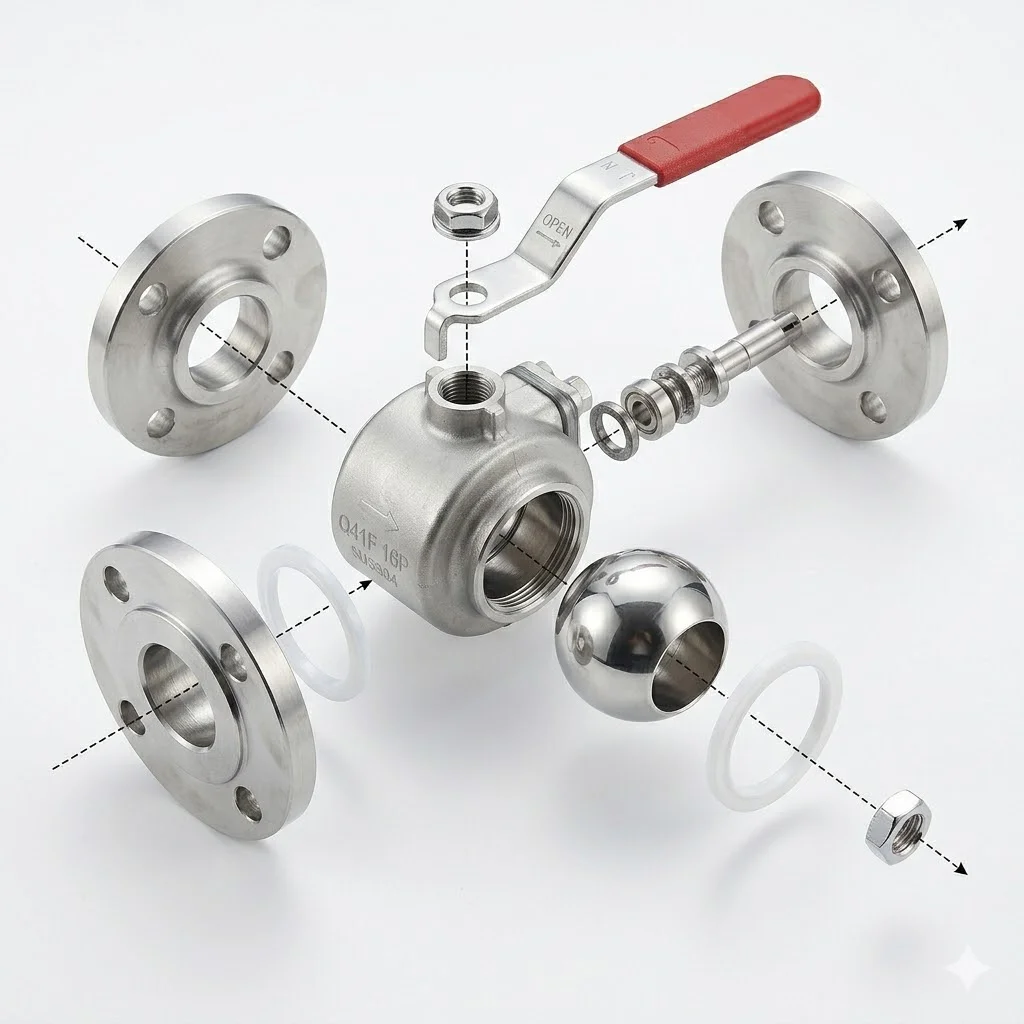

Cấu Tạo Chi Tiết Của Van Bi Q41F 16P

Một chiếc van bi có mã hiệu này chất lượng cao không chỉ nằm ở vẻ ngoài sáng bóng mà phụ thuộc rất lớn vào độ hoàn thiện của các chi tiết nội bộ. Cấu tạo của van bao gồm 5 bộ phận then chốt:

1. Thân van (Body): Thường được đúc từ Inox 304 (P) hoặc Inox 316 (R). Thân inox cung cấp khả năng chịu nhiệt và chống oxy hóa vượt trội so với gang hay thép carbon.

2. Bi van (Ball): Là "trái tim" của thiết bị. Bi phải được mài mòn bằng máy CNC và đánh bóng gương để giảm ma sát với gioăng, giúp thao tác nhẹ nhàng hơn.

3. Trục van (Stem): Kết nối tay gạt với bi. Trục van thường có thiết kế chống văng (Anti-blow out) để đảm bảo an toàn khi áp suất tăng đột biến.

4. Gioăng làm kín (Seat): Đa phần sử dụng PTFE (Teflon). Đây là loại nhựa chịu được hóa chất và nhiệt độ cao, đảm bảo van "đóng kín tuyệt đối" (Zero Leakage).

5. Tay gạt hoặc Bộ truyền động: Giúp điều khiển van. Với các size lớn từ DN100 trở lên, người ta thường lắp thêm hộp số trợ lực hoặc bộ điều khiển khí nén/điện.

Insight chuyên gia: Độ bền của van phụ thuộc 70% vào chất lượng gioăng PTFE và độ bóng của bi van. Nếu gioăng kém chất lượng, van sẽ bị rò rỉ chỉ sau vài trăm lần đóng mở.

Thông Số Kỹ Thuật Quan Trọng Cần Lưu Ý

Khi lựa chọn mã hiệu này, bạn cần đối chiếu chính xác các thông số thực tế của hệ thống với khả năng đáp ứng của van:

• Áp lực làm việc: Định danh PN16. Trong đa số hệ thống cấp nước chung cư hay nhà máy dệt nhuộm, áp lực thường chỉ dao động từ 6-10 bar, nên PN16 là mức an toàn lý tưởng. Tuy nhiên, nếu hệ thống có hiện tượng va đập thủy lực mạnh, bạn có thể cân nhắc nâng cấp lên PN25.

• Nhiệt độ hoạt động: Nhờ gioăng PTFE, van có thể chịu được từ -10°C đến khoảng 180°C. Vượt quá ngưỡng này, gioăng sẽ bị biến dạng (nóng chảy), dẫn đến kẹt van.

• Kích thước (Size): Phổ biến từ DN15 (1/2") đến DN200 (8").

• Tiêu chuẩn mặt bích: Đây là điểm cực kỳ quan trọng. Dù mã là Q41F nhưng mặt bích có thể theo tiêu chuẩn JIS 10K (Nhật), DIN (Đức) hoặc ANSI (Mỹ). Nếu mua nhầm tiêu chuẩn, các lỗ bu lông sẽ không khớp nhau.

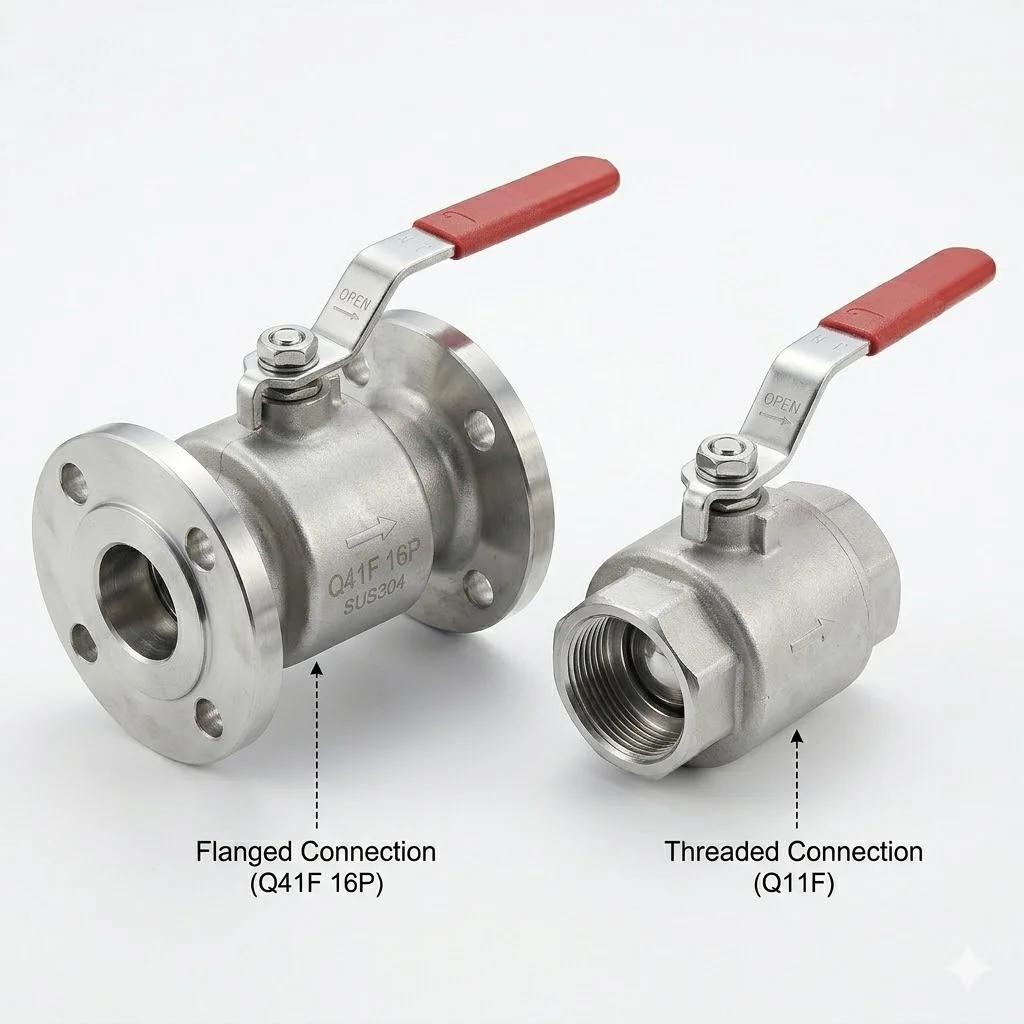

Phân Loại & So Sánh Q41F 16P Với Các Dòng Khác

Để hiểu tại sao van bi có mã hiệu này lại được ưa chuộng, hãy cùng so sánh nó với các đối thủ cạnh tranh trực tiếp:

Insight: Mã hiệu này là "điểm chạm" hoàn hảo giữa chi phí và công năng. Nó không quá đắt như các dòng inox 316 (R) nhưng lại bền bỉ và sạch sẽ hơn hẳn so với van gang hay van thép.

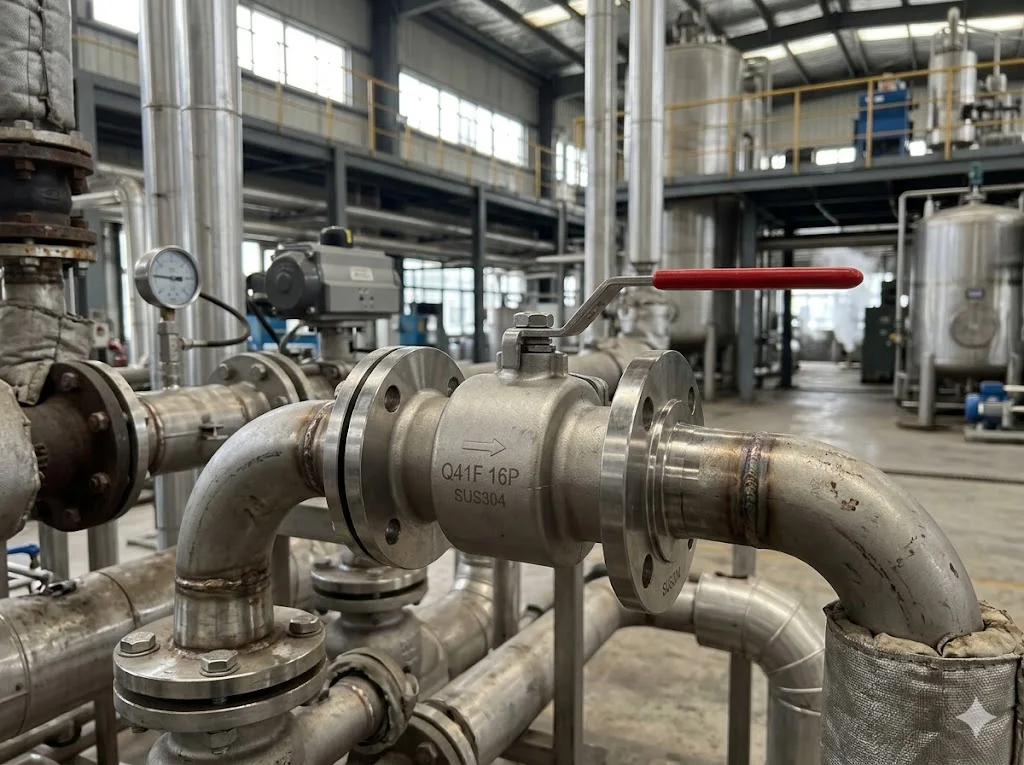

D. Ứng dụng thực tế

Q41F 16P Dùng Trong Những Trường Hợp Nào?

Nhờ đặc tính chống ăn mòn của inox và sự chắc chắn của kết nối bích, mã van này "phủ sóng" trong nhiều lĩnh vực:

• Hệ thống cấp thoát nước sạch: Đảm bảo nguồn nước không bị nhiễm kim loại nặng từ thân van.

• Sản xuất thực phẩm & đồ uống: Dùng trong các dây chuyền sản xuất bia, nước giải khát nhờ khả năng dễ vệ sinh và đạt chuẩn an toàn thực phẩm.

• Hóa chất nhẹ: Các hệ thống xử lý nước thải chứa axit hoặc kiềm nồng độ thấp.

• Hệ thống điều hòa trung tâm (HVAC): Dùng cho các đường ống chiller nhờ khả năng chịu áp lực và chống ngưng tụ hơi nước gây gỉ sét bề mặt.

Sai Lầm Thường Gặp Khi Chọn Van Mã Hiệu Này

Thực tế kinh doanh cho thấy 80% lỗi hỏng hóc đến từ khâu chọn hàng ban đầu. Dưới đây là những sai lầm kinh điển:

• Dùng Inox 304 cho môi trường axit mạnh: Inox 304 (P) chỉ chịu được ăn mòn ở mức độ vừa phải. Với axit đậm đặc hoặc môi trường nước biển, bạn bắt buộc phải dùng Inox 316 (R).

• Sai tiêu chuẩn mặt bích: Như đã nói ở trên, PN16 chỉ là áp lực, còn tiêu chuẩn bích (JIS/DIN/ANSI) mới là thứ quyết định bạn có lắp được van vào ống hay không.

• Bỏ qua nhiệt độ: Nhiều người dùng van này cho hơi nóng (steam) trên 200°C khiến gioăng PTFE bị hỏng ngay lập tức. Với hơi nóng cao độ, cần dùng gioăng kim loại (Metal Seat - mã Q41H).

E. Hướng dẫn / Checklist

Cách Chọn Van Bi Mã Hiệu Này Phù Hợp (Checklist cho kỹ sư)

Trước khi ký đơn đặt hàng, hãy kiểm tra lại các yếu tố sau:

• Lưu chất là gì? (Nước sạch dùng Inox 304, hóa chất mạnh dùng Inox 316).

• Áp lực thực tế của bơm? (Phải dưới 16 bar).

• Tiêu chuẩn bích của ống hiện tại? (JIS 10K, DIN PN16 hay ANSI 150).

• Kích thước DN là bao nhiêu? (Đo đường kính ngoài của ống để xác định).

• Nhiệt độ môi trường và lưu chất? (Đảm bảo dưới 180°C).

Mẹo nhỏ: Nếu bạn không chắc chắn về môi trường hóa chất, hãy luôn ưu tiên chọn Inox 316 để "mua sự yên tâm", dù giá có thể cao hơn khoảng 20-30%.

Hướng Dẫn Lắp Đặt & Sử Dụng Đúng Kỹ Thuật

1. Vệ sinh đường ống: Trước khi lắp van, hãy đảm bảo ống không còn xỉ hàn hoặc cát sỏi, vì chúng sẽ làm trầy xước bi van khi đóng mở.

2. Lắp đúng chiều: Mặc dù van bi thường là hai chiều, nhưng nên ưu tiên lắp theo chiều mũi tên (nếu có) để tối ưu lưu lượng.

3. Siết bu lông đối xứng: Không siết chặt một con bu lông duy nhất mà phải siết theo hình sao hoặc đối xứng để mặt bích được ép đều, tránh vênh gioăng.

4. Bảo trì: Định kỳ 3-6 tháng nên đóng mở van một lần để tránh hiện tượng đóng cặn làm kẹt bi.

F. FAQ - Câu hỏi thường gặp

Van bi nay có dùng cho nước nóng được không?

Có, van chịu được nhiệt độ lên đến ~180°C nhờ gioăng PTFE. Tuy nhiên, nếu dùng cho hơi bão hòa áp suất cao, bạn nên kiểm tra kỹ sự tương thích của gioăng.

Sự khác biệt giữa Q41F 16P và Q41F 25P là gì?

Chữ số 16 và 25 biểu thị áp lực định danh. Q41F 25P có thân dày hơn và khả năng chịu áp lực lên tới 25 bar, thường dùng cho các hệ thống nhà cao tầng hoặc bơm công suất lớn.

Van này có thể lắp ngoài trời không?

Hoàn toàn được. Chất liệu inox có khả năng chống chọi thời tiết tuyệt vời. Tuy nhiên, nếu là van điều khiển điện/khí nén, bạn cần có mái che để bảo vệ bộ phận điện tử.

G. Kết luận

Mã hiệu Q41F 16P chính là giải pháp "quốc dân" cho các hệ thống đường ống inox mặt bích hiện nay. Với sự kết hợp hoàn hảo giữa vật liệu inox chống gỉ, thiết kế Full Bore tối ưu dòng chảy và kết nối bích PN16 chắc chắn, dòng van này đáp ứng được hầu hết các yêu cầu khắt khe trong công nghiệp nhẹ và dân dụng.

Tuy nhiên, "của bền tại người" và quan trọng hơn là "của tốt tại chọn". Việc thấu hiểu tường tận từng ký hiệu trong mã sản phẩm sẽ giúp bạn tránh được những sai lầm đắt giá, đảm bảo hệ thống vận hành trơn tru và an toàn.

Rất mong các bạn quan tâm và theo dõi onginox.vn để cập nhật thông tin mới nhất về Q41f 16p!
