KVS Valve là gì? Hướng dẫn tính toán và chọn hệ số lưu lượng chuẩn kỹ thuật

Bạn đang lật giở cuốn catalog của các hãng van lớn như Danfoss, Belimo hay Honeywell và bắt gặp thông số KVS = 6.3, 10, 16... nhưng không chắc chắn nó có ý nghĩa gì? Việc chọn van dựa thuần túy vào kích thước đường ống (DN) là một sai lầm kinh điển trong ngành HVAC và điều khiển chất lỏng.

Nếu chọn sai KVS, hệ thống của bạn sẽ đối mặt với thảm họa: lưu lượng không đủ khiến phòng không mát, hoặc lưu lượng quá dư gây hiện tượng "săn đuổi" (hunting) làm hỏng đầu tiêu thụ. KVS chính là yếu tố quyết định hiệu suất dòng chảy, là "linh hồn" của mọi loại van điều khiển hiện nay.

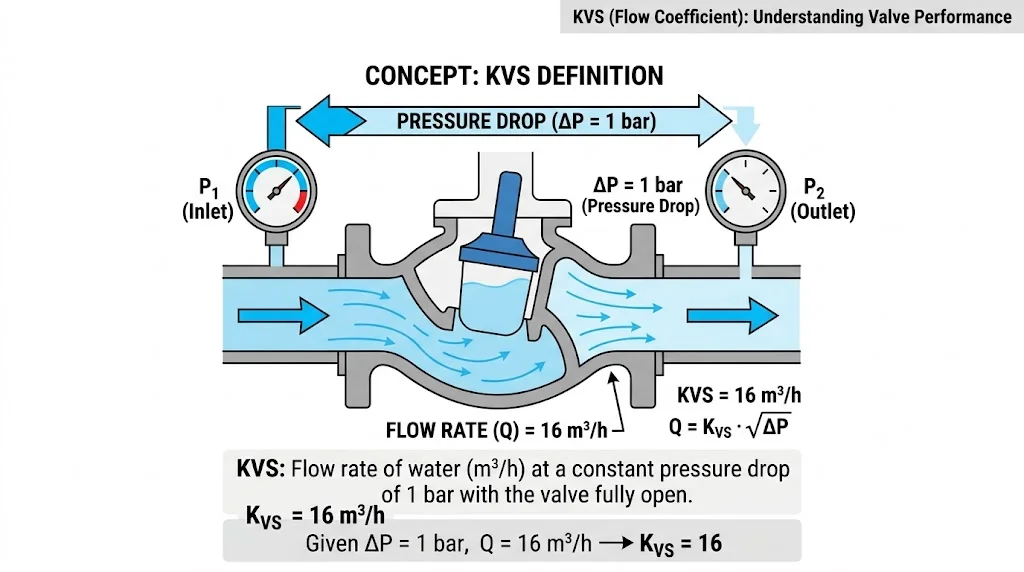

KVS Valve là gì? Định nghĩa chuẩn trong ngành lưu chất

Trong kỹ thuật van và tự động hóa, KVS (Flow Coefficient) là hệ số lưu lượng tiêu chuẩn của van khi ở trạng thái mở hoàn toàn (100% stroke).

Cụ thể, KVS được định nghĩa là lưu lượng nước (m³/h) ở nhiệt độ từ 5°C đến 40°C đi qua van khi độ chênh lệch áp suất giữa đầu vào và đầu ra của van là 1 bar.

Ví dụ dễ hiểu: Một chiếc van có thông số KVS = 10. Điều này có nghĩa là nếu bạn duy trì áp suất trước và sau van chênh lệch nhau đúng 1 bar, thì trong một giờ, chiếc van đó sẽ cho phép 10 m³ nước đi qua.

Thông số này giúp các kỹ sư cơ điện (ME) tính toán được chính xác khả năng tải của van mà không bị phụ thuộc vào kích thước vật lý bên ngoài.

Nguyên lý và bản chất kỹ thuật của KVS

Một hiểu lầm phổ biến là: "Van càng lớn thì KVS càng cao". Thực tế, KVS không phải là kích thước, nó là thông số thể hiện năng lực dòng chảy.

KVS không phụ thuộc hoàn toàn vào DN

Hai chiếc van cùng có kích thước DN50 (đường kính 50mm) nhưng có thể có KVS hoàn toàn khác nhau. Một chiếc van bi (ball valve) DN50 thường có KVS lớn hơn rất nhiều so với một chiếc van cầu (globe valve) cùng size do cấu tạo thân van bi ít gây cản trở dòng chảy hơn.

Các yếu tố quyết định KVS:

• Tiết diện dòng chảy: Độ rộng của cửa van (orifice) bên trong.

• Thiết kế thân van: Đường đi của môi chất thẳng hay gấp khúc.

• Tổn thất áp suất: Ma sát giữa dòng chảy và bề mặt vật liệu van.

Về bản chất, KVS là một hằng số đo lường "sức cản" của van. KVS càng cao, sức cản càng thấp và ngược lại.

Phân tích chuyên sâu: Công thức và ứng dụng KVS

Để trở thành một chuyên gia tối ưu hệ thống, bạn không thể chỉ nhìn vào catalog. Bạn cần biết cách vận hành con số KVS trong các điều kiện áp suất thực tế.

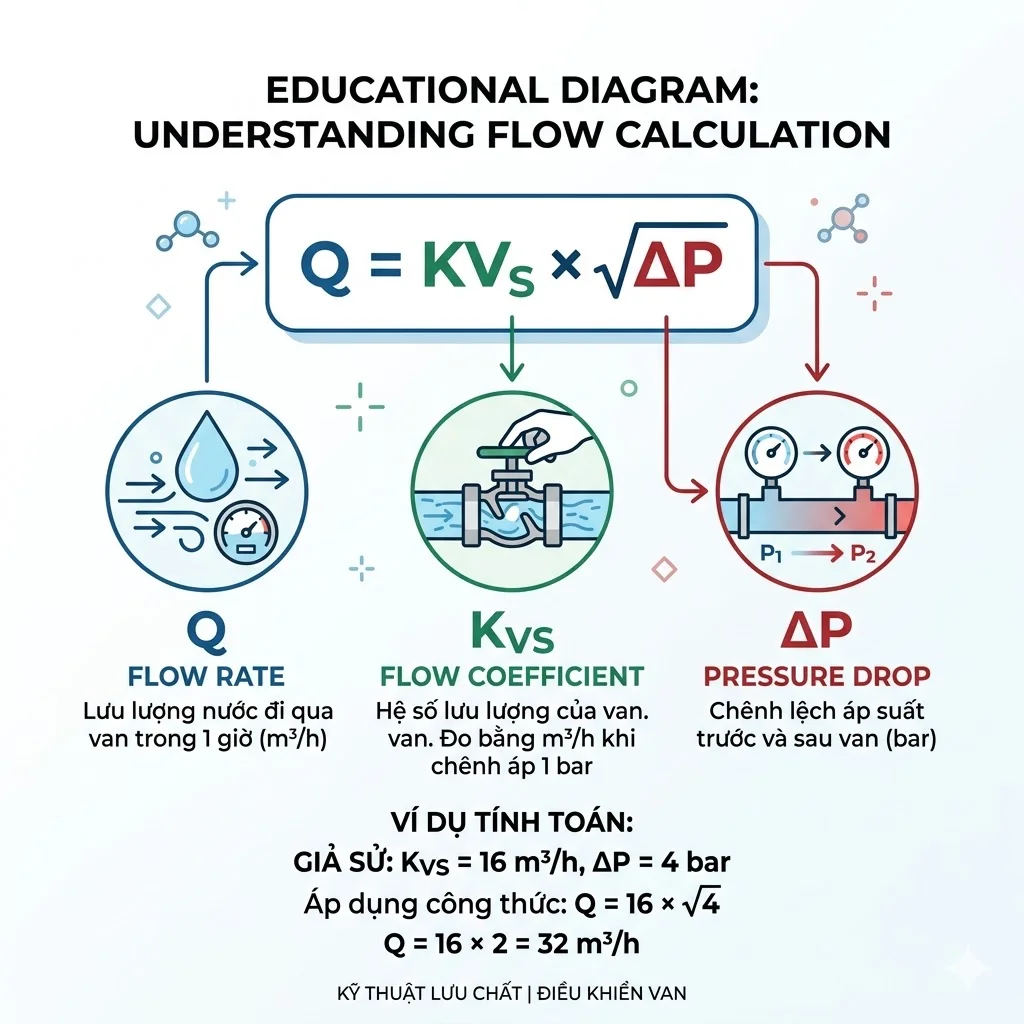

Công thức tính lưu lượng từ KVS

Mối quan hệ giữa lưu lượng, hệ số KVS và chênh áp được thể hiện qua công thức:

Trong đó:

• Q: Lưu lượng thực tế đi qua van ($m^3/h$ ).

• KVS: Hệ số lưu lượng của van ($m^3/h$ tại 1 bar).

• $\Delta P$ : Độ chênh áp thực tế giữa đầu vào và đầu ra của van (bar).

Insight thực tế: Giả sử bạn có van KVS = 10, nhưng hệ thống của bạn chỉ có chênh áp $\Delta P = 0.25$ bar. Khi đó, lưu lượng thực tế bạn nhận được là: $Q = 10 \cdot \sqrt{0.25} = 5$ $m^3/h$ . Như vậy, dù van "khỏe" đến đâu, nếu áp suất bơm yếu, lưu lượng vẫn bị sụt giảm đáng kể.

Phân loại KVS theo đặc tính loại van

Mỗi dòng van được thiết kế với mục đích sử dụng KVS khác nhau:

1. Van cầu (Globe Valve): Thường có KVS nhỏ hơn so với kích thước DN. Tuy nhiên, chúng có khả năng điều tiết cực kỳ chính xác, thường dùng cho hệ hơi hoặc nước nóng.

2. Van bi (Ball Valve): KVS rất lớn vì dòng chảy đi thẳng. Thường dùng cho các ứng dụng đóng/mở nhanh hoặc cần lưu lượng tối đa.

3. Van điều khiển (Control Valve): KVS được tính toán cực kỳ khắt khe để đảm bảo đường đặc tính (Linear hoặc Equal Percentage) hoạt động ổn định nhất.

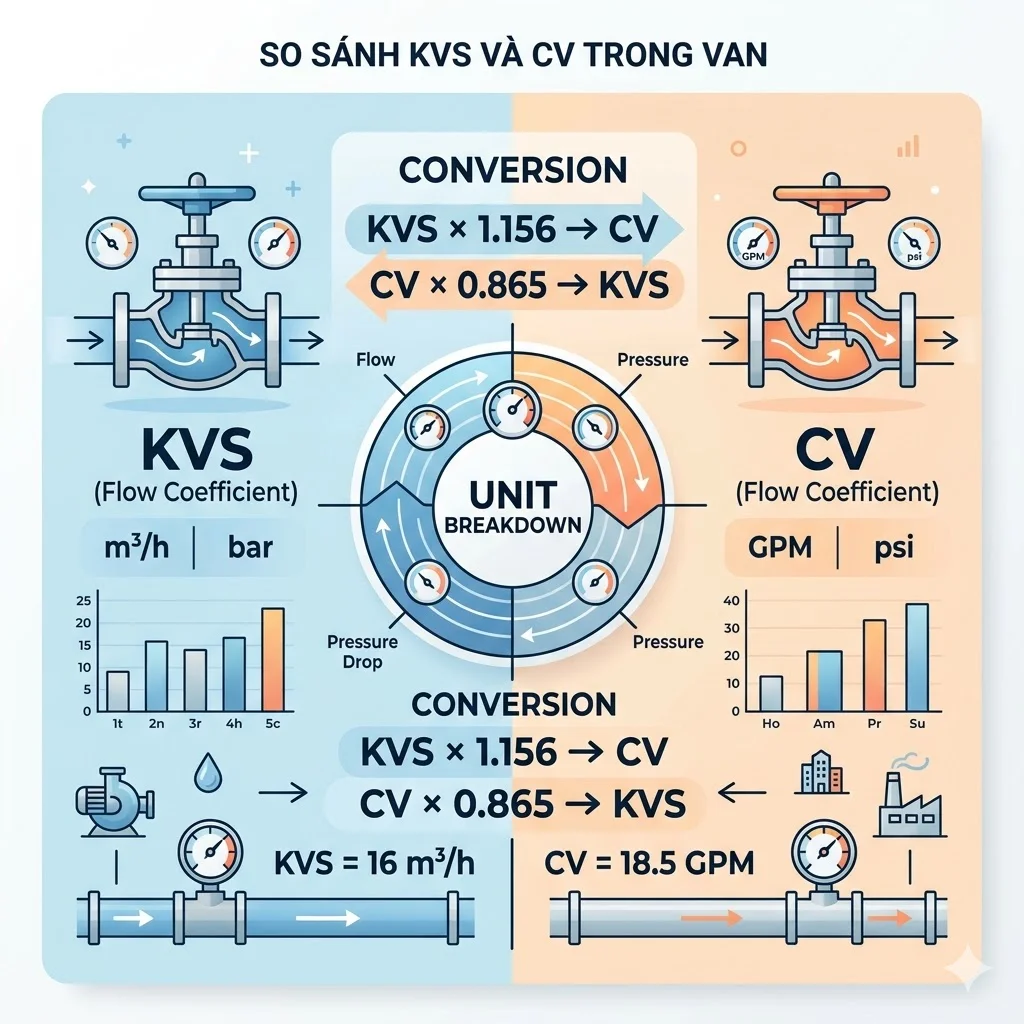

So sánh KVS và CV: Sự khác biệt giữa Metric và US

Trong các tài liệu kỹ thuật, bạn sẽ thường thấy thông số CV bên cạnh KVS. Đây là hai "anh em" nhưng thuộc hai hệ đo lường khác nhau.

Công thức quy đổi nhanh:

Việc nhầm lẫn giữa KVS và CV có thể dẫn đến sai số khoảng 15%, một con số đủ để làm sai lệch hoàn toàn tính toán cân bằng thủy lực trong các tòa nhà lớn.

Tại sao chọn sai KVS gây lỗi hệ thống nghiêm trọng?

Việc lựa chọn KVS không phù hợp giống như việc bạn đi một đôi giày không vừa size; dù đôi giày có đắt tiền đến đâu, bạn cũng không thể đi xa.

1. Khi KVS quá nhỏ (Under-sized)

• Không đủ lưu lượng: Hệ thống không đạt được công suất thiết kế (ví dụ: FCU không làm lạnh đủ sâu).

• Tăng tải cho bơm: Bơm phải làm việc cường độ cao hơn để thắng sức cản của van, gây tốn điện và giảm tuổi thọ bơm.

• Tiếng ồn và xâm thực: Dòng chảy bị bóp nghẹt tại van gây ra rung động và tiếng ồn lớn.

2. Khi KVS quá lớn (Over-sized)

• Mất khả năng điều khiển: Van chỉ cần nhích mở 5-10% là lưu lượng đã đạt mức tối đa. Điều này khiến van hoạt động ở vùng không ổn định, gây hiện tượng dao động (hunting).

• Nhanh hỏng thiết bị truyền động (Actuator): Do van phải đóng mở liên tục để duy trì nhiệt độ, motor của actuator sẽ sớm bị cháy hoặc mòn bánh răng.

• Lãng phí chi phí: Van có KVS lớn thường đi kèm size lớn và giá thành đắt đỏ hơn mức cần thiết.

Ứng dụng thực tế và Sai lầm phổ biến

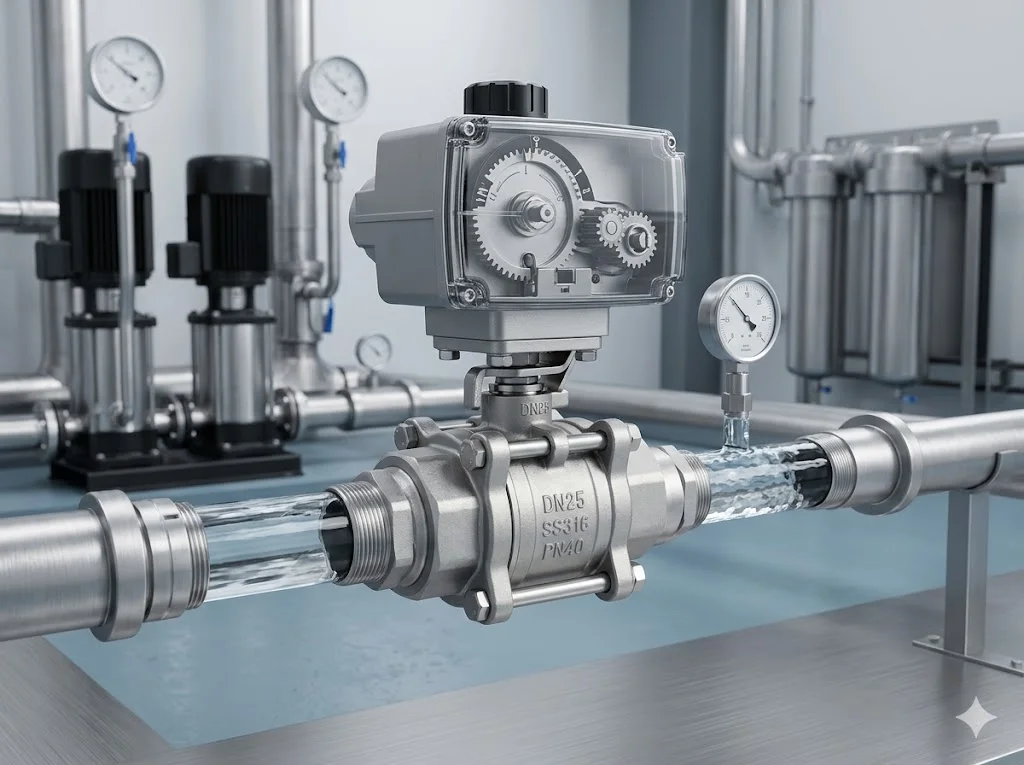

Khi nào bạn bắt buộc phải tính toán KVS?

• Hệ thống HVAC: Tính toán cho van điện từ, van cân bằng trong các hệ Chiller.

• Xử lý nước: Điều khiển lưu lượng hóa chất hoặc nước sạch.

• Công nghiệp thực phẩm: Kiểm soát dòng chảy của dịch lỏng với độ chính xác cao.

Những sai lầm "xương máu" khi chọn KVS

• Chọn van theo đường kính ống (DN): Đây là sai lầm phổ biến nhất. Đường ống thường được thiết kế để giảm tổn thất áp suất (vận tốc thấp), trong khi van cần có một độ chênh áp nhất định để điều khiển. Thông thường, size van điều khiển sẽ nhỏ hơn size ống 1-2 cấp.

• Bỏ qua chênh áp thực tế ($\Delta P$ ): Kỹ sư thường lấy đại một con số $\Delta P$ mà không tính toán tổn thất qua co cút, tê, và các thiết bị khác.

• Không tính đến hệ số dự phòng: Chọn KVS quá khít với nhu cầu thực tế khiến hệ thống không có khả năng bù đắp khi tải đỉnh (Peak load).

Hướng dẫn Checklist chọn KVS Valve đúng chuẩn

Để chọn được chiếc van có hệ số KVS hoàn hảo, hãy tuân thủ quy trình 4 bước sau:

1. Xác định lưu lượng cần thiết ($Q_{max}$ ): Dựa trên công suất nhiệt hoặc nhu cầu tiêu thụ thực tế ($m^3/h$ ).

2. Xác định chênh áp thiết kế ($\Delta P_{van}$ ): Thông thường, để van điều khiển tốt, chênh áp qua van nên chiếm khoảng 25% - 50% tổng chênh áp của mạch nhánh.

3. Tính toán KVS cần thiết: Sử dụng công thức $KVS_{calc} = \frac{Q}{\sqrt{\Delta P}}$ .

4. Tra bảng Catalog: Chọn model van có giá trị KVS lớn hơn hoặc bằng giá trị tính toán (thường chọn giá trị KVS tiêu chuẩn gần nhất và cao hơn khoảng 10-20%).

Lưu ý: Đừng chọn KVS quá sát. Một biên độ dự phòng an toàn từ 15% là con số lý tưởng để đảm bảo van hoạt động tốt trong mọi điều kiện thời tiết.

FAQ: Những câu hỏi thường gặp về KVS Valve

1. KVS Valve là gì trong van?

KVS là ký hiệu cho hệ số lưu lượng của van khi mở hoàn toàn ở mức chênh áp tiêu chuẩn 1 bar. Nó đại diện cho năng lực tải tối đa của van đó.

2. KVS càng lớn có tốt không?

Không. KVS phải "phù hợp". KVS quá lớn sẽ làm mất độ chính xác khi điều tiết, giống như dùng vòi rồng để tưới một chậu hoa nhỏ.

3. Làm sao để tính KVS nhanh nhất?

Bạn có thể dùng công thức $Q = KVS \cdot \sqrt{\Delta P}$ hoặc sử dụng các ứng dụng (App) tính toán của các hãng van lớn như Danfoss hay Belimo trên điện thoại.

4. Có thể chọn KVS theo DN (đường kính danh nghĩa) không?

Tuyệt đối không. DN chỉ là kích thước kết nối cơ khí, còn KVS là thông số thủy lực. Hai thông số này hoàn toàn khác nhau về bản chất.

Kết luận

Hiểu rõ về KVS valve không chỉ giúp bạn thiết kế hệ thống chuẩn xác mà còn tiết kiệm hàng triệu đồng chi phí vận hành và bảo trì. KVS chính là chìa khóa để đạt được sự cân bằng thủy lực và hiệu suất năng lượng tối ưu cho công trình.
