Hướng Dẫn Kỹ Thuật Toàn Diện Về Flange 20mm: Tối Ưu Lựa Chọn Và Chi Phí Vận Hành

A. MỞ BÀI

Trong thi công cơ điện và lắp đặt mạng lưới đường ống công nghiệp—từ hệ thống cấp thoát nước, khí nén, phòng cháy chữa cháy (PCCC), HVAC cho đến các dây chuyền sản xuất tự động hóa—kỹ thuật viên rất thường gặp phải một tình huống trớ trêu: "Mặt bích có cùng kích thước hình học nhưng lại không thể lắp vừa vào nhau."

Một ví dụ điển hình là khi tiến hành đấu nối các dòng flange 20mm khác nhau. Khi đặt một chiếc mặt bích 20mm tiêu chuẩn ANSI (Mỹ) cạnh một chiếc tiêu chuẩn JIS (Nhật Bản) hoặc DIN (Đức), người thợ sẽ nhận ra ngay sự bất đối xứng. Dù có cùng thông số đường kính định danh ban đầu, nhưng khoảng cách giữa các lỗ bu lông (PCD), độ dày tấm vành bích cũng như áp suất chịu tải của chúng hoàn toàn sai lệch. Việc ép cơ học các tiêu chuẩn khác nhau này không chỉ làm lệch tâm trục mà còn dẫn đến hiện tượng rò rỉ lưu chất nghiêm trọng, phá hủy gioăng đệm, buộc phải tháo dỡ để thay thế vật tư và làm phát sinh chi phí thi công, nhân công vô cùng tốn kém. Do đó, việc thấu hiểu tường tận bản chất kỹ thuật của flange 20mm là chìa khóa vàng giúp bạn chọn đúng sản phẩm, đảm bảo tính đồng bộ hệ thống và tối ưu hóa chi phí vận hành cho doanh nghiệp.

B. KIẾN THỨC NỀN

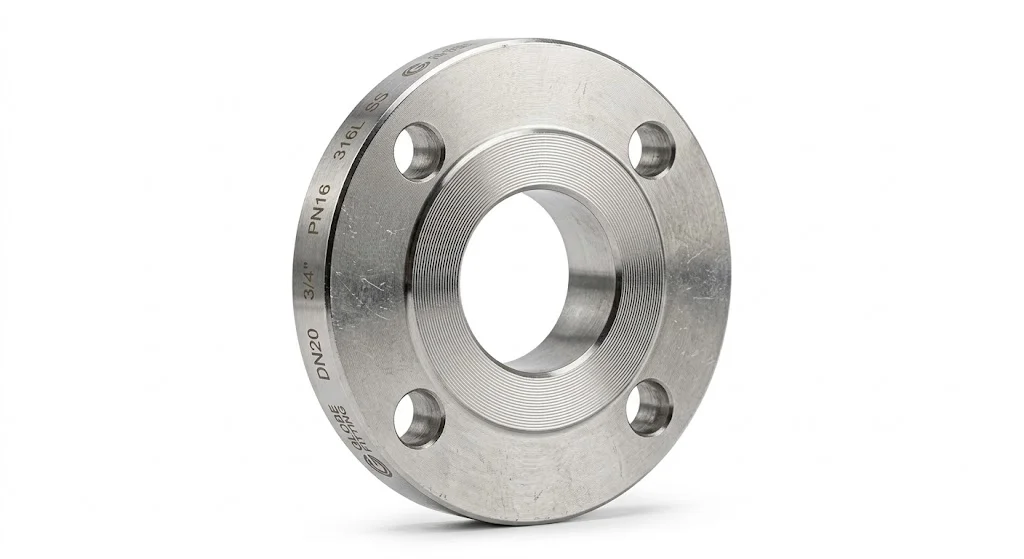

Flange 20mm Là Gì?

Để hiểu một cách căn bản, flange 20mm (mặt bích 20mm) là một phụ kiện cơ khí có cấu trúc hình tròn (hoặc vuông tùy đặc thù) với đường kính danh nghĩa cốt lõi xoay quanh khoảng 20mm. Thiết bị này đóng vai trò như một giải pháp liên kết trung gian, dùng để kết nối cố định hoặc tháo rời giữa các đoạn đường ống, van công nghiệp, máy bơm và các phân đoạn thiết bị công nghiệp khác nhau trong một chỉnh thể mạng lưới dòng chảy.

Dưới góc độ tối ưu hóa công cụ tìm kiếm và kỹ thuật số, định nghĩa chuẩn SEO được xác lập như sau: Flange 20mm là loại phụ kiện mặt bích chuyên dụng được thiết kế tương thích cho hệ thống đường ống kích thước danh nghĩa DN20 (hoặc kích cỡ tương đương hệ inch), có chức năng liên kết các cấu phần trong hệ thống nhằm tạo ra một mối nối kín khít, chịu lực tốt và chống rò rỉ tuyệt đối dưới các mức áp suất nhất định.

Vai trò cốt lõi của phụ kiện này trong thực tế vận hành bao gồm:

• Tạo điểm kết nối linh hoạt: Liên kết các đường ống vật liệu khác nhau (như thép sang inox hoặc nhựa) thông qua cấu trúc mặt phẳng.

• Hỗ trợ tháo lắp nhanh chóng: Cho phép chia nhỏ các phân đoạn ống để vận chuyển hoặc di dời khi cần thiết.

• Giảm thiểu rủi ro rò rỉ: Thay thế cho các mối nối ren dễ bị hở khi chịu áp lực cao liên tục.

• Đơn giản hóa công tác bảo trì: Giúp kỹ sư dễ dàng tháo rời các thiết bị đắt tiền như van hoặc máy bơm để sửa chữa mà không cần cắt phá kết cấu ống hàn cố định.

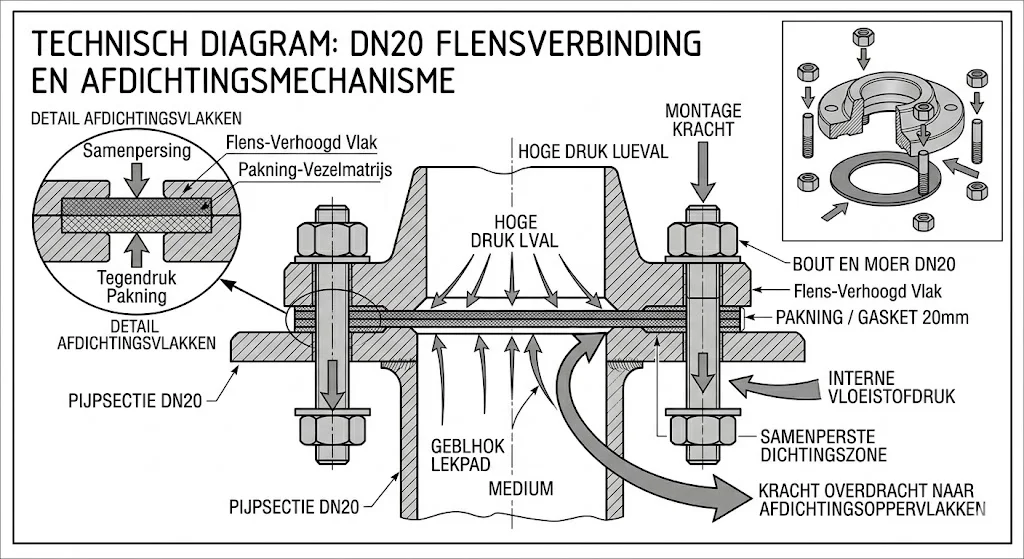

Nguyên Lý Hoạt Động Của Flange 20mm

Nguyên lý vận hành của mặt bích 20mm dựa trên nền tảng của cơ học liên kết ép phẳng và phân bổ ứng suất đều lực. Quy trình thiết lập một mối nối mặt bích tiêu chuẩn diễn ra qua 4 bước nghiêm ngặt:

• Bước 1: Hai mặt bích (đã được hàn hoặc tiện ren vào đầu ống) được đưa lại gần, đặt đối diện song song và căn chỉnh cho các lỗ bu lông trùng khít tâm trục.

• Bước 2: Một vòng gioăng làm kín (Gasket) phù hợp với môi chất được chèn vào chính giữa bề mặt tiếp xúc của hai mặt bích.

• Bước 3: Các bu lông chịu lực được xỏ qua lỗ bích, tiến hành vặn đai ốc và siết chặt bằng dụng cụ cơ khí chuyên dụng.

• Bước 4: Lực cơ học từ bu lông ép hai mặt bích lại gần nhau, nén chặt vòng gioăng ở giữa tạo thành một kết nối kín khít hoàn hảo.

       Mặt bích 1         Gioăng        Mặt bích 2
      +----------+         |         +----------+
======|          |=========v=========|          |====== Đường ống
      |  (Lỗ BL) |  [ Đệm làm kín ]  |  (Lỗ BL) |
      +----------+                   +----------+
           ^                               ^
           └─────────── Siết Bu-lông ──────┘

Bản chất hoạt động hiệu quả của hệ thống này nằm ở chỗ: áp lực nén sinh ra từ việc siết các bu lông dọc theo chu vi vành bích sẽ phân bổ đều lên toàn bộ bề mặt làm kín. Áp lực đồng đều này ép phẳng mọi khe hở vi mô trên bề mặt kim loại, từ đó tăng cường độ kín khít, hấp thụ các rung động tuần hoàn sinh ra do dòng chảy áp lực cao, ngăn chặn hiện tượng lỏng mối nối và chống rò rỉ môi chất một cách tuyệt đối

C. PHÂN TÍCH CHUYÊN SÂU

Các Loại Mặt Bích 20mm Phổ Biến

Tùy thuộc vào yêu cầu áp suất, nhiệt độ và biện pháp thi công tại công trường, mặt bích 20mm được chia thành nhiều chủng loại hình học khác nhau:

1. Weld Neck Flange (Mặt bích cổ hàn)

Loại bích này có một phần cổ thuôn dốc, được hàn đối đầu trực tiếp vào đầu ống dẫn. Thiết kế vát mép này giúp chuyển dịch ứng suất tập trung từ chân mặt bích sang thành ống, mang lại khả năng chịu áp lực lớn, chịu nhiệt độ cao cực tốt và chống hiện tượng mỏi kết cấu.

2. Slip On Flange (Mặt bích hàn trượt)

Có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép ống đút lọt lòng vào bên trong thân bích. Thợ thi công sẽ tiến hành hai đường hàn góc ở cả mặt trong lẫn mặt ngoài của vành bích. Loại này rất dễ lắp đặt, căn chỉnh phẳng dễ dàng và giá thành rất kinh tế.

3. Blind Flange (Mặt bích mù / bích đặc)

Là loại mặt bích hoàn toàn không có lỗ thông ở tâm. Nhiệm vụ duy nhất của nó là bịt kín đầu đường ống hoặc các đầu chờ thiết bị để ngăn dòng lưu chất, phục vụ cho việc thử áp lực hoặc chuẩn bị mở rộng hệ thống trong tương lai.

4. Threaded Flange (Mặt bích nối ren)

Sử dụng các bước ren (NPT hoặc BSPT) ở tâm để kết nối trực tiếp với ống mà không cần đến thao tác hàn nhiệt. Đây là lựa chọn hoàn hảo cho các hệ thống nhỏ, áp suất thấp hoặc các khu vực nghiêm cấm tia lửa hàn do rủi ro cháy nổ cao.

5. Socket Weld Flange (Mặt bích hàn bọc đúc)

Ống được đưa vào một hốc chặn định vị sẵn bên trong cổ bích rồi thực hiện một đường hàn góc duy nhất ở mép ngoài. Loại bích này tạo ra dòng chảy nhẵn mịn bên trong lòng ống, cực kỳ phù hợp cho hệ thống đường ống kích thước nhỏ có áp suất vận hành cao.

Thông Số Kỹ Thuật Mặt Bích 20mm

Để đảm bảo chọn mua chính xác phụ kiện cho dự án, kỹ sư cần phải nắm rõ bảng hệ thống thông số kỹ thuật đa dạng của dòng mặt bích 20mm:

• Kích thước danh nghĩa: Thường được biểu thị tương đương là DN20 theo hệ mét hoặc 3/4 inch theo hệ đo lường Anh-Mỹ.

• Tiêu chuẩn chế tạo quốc tế: Phụ kiện phải tuân theo các bộ quy chuẩn khắt khe như ANSI B16.5 (Mỹ), JIS B2220 (Nhật Bản), DIN / EN1092 (Châu Âu) hoặc BS (Anh).

• Vật liệu cấu thành: Tùy môi chất để lựa chọn thép carbon (A105, SS400) cho nước và dầu; Inox 304 hoặc Inox 316 cho môi trường hóa chất và thực phẩm; gang đúc cho hệ thống PCCC phổ thông; hoặc nhựa PVC cho hóa chất nồng độ cao.

• Cấp áp suất thiết kế: Được định danh chi tiết tùy theo tiêu chuẩn sử dụng:

  • Theo hệ Châu Âu/Đức: PN10, PN16, PN25, PN40 (áp suất tính theo bar).

  • Theo hệ Mỹ: Class 150, Class 300, Class 600 (áp suất tính theo Psi).

Flange 20mm Và DN20 Có Giống Nhau Không?

Đây là một trong những điểm gây nhầm lẫn kinh điển nhất đối với những người mới vào nghề hoặc bộ phận thu mua vật tư. Để làm rõ bản chất:

DN (Nominal Diameter) là kích thước đường kính danh nghĩa quy ước trong ngành đường ống để phân loại thiết bị, trong khi mm khi đi kèm chữ "flange 20mm" thường được người dùng gọi theo thói quen để chỉ đường kính định danh tương đương hoặc kích thước thực tế của lòng ống.

Sở dĩ hai khái niệm này dễ bị đánh đồng là vì không phải lúc nào kích thước DN20 cũng bằng chính xác 20mm. Thực tế, một đường ống DN20 sẽ tương đương với kích cỡ 3/4 inch, nhưng đường kính ngoài thực tế (OD) của ống thép lại lên tới 26.7mm (theo chuẩn ANSI) hoặc 25mm (theo chuẩn DIN). Do đó, chiếc mặt bích gọi là "flange 20mm" thực chất là bích dùng cho ống DN20, và đường kính lỗ khoét tâm của nó phải lớn hơn 25mm hoặc 26.7mm thì mới có thể đút vừa ống vào để hàn. Việc hiểu sai bản chất này dẫn đến việc đo đạc kích thước cơ học thô bằng thước kẹp rồi áp vào catalog sẽ ra kết quả hoàn toàn sai lệch.

Tại Sao Phải Chọn Đúng Tiêu Chuẩn Flange?

Mỗi nền công nghiệp (Mỹ, Nhật, Đức) đều tính toán khoảng cách tâm lỗ bu lông và độ dày tấm bích dựa trên hệ đo lường và hệ số an toàn riêng của họ. Do đó, việc lựa chọn đúng tiêu chuẩn đồng bộ mang lại những giá trị cốt lõi:

• Đảm bảo đồng bộ hình học: Các lỗ bu lông trùng khít tuyệt đối, giúp quá trình xỏ ty và siết ốc diễn ra trơn tru mà không cần dùng lực cưỡng bức gây vênh mặt bích.

• Tối đa hóa độ kín khít: Mặt bích đồng chuẩn giúp lực ép lên vòng gioăng đệm phẳng đều, triệt tiêu mọi khe hở tự nhiên.

• Giảm thiểu rủi ro rò rỉ: Ngăn chặn tuyệt đối tình trạng rò rỉ môi chất áp lực cao, bảo vệ an toàn cho công nhân và môi trường xung quanh.

• Tiết kiệm chi phí sửa chữa: Loại bỏ hoàn toàn chi phí dừng máy (downtime), chi phí nhân công tháo dỡ và mua mới vật tư thay thế do chọn sai tiêu chuẩn từ đầu.

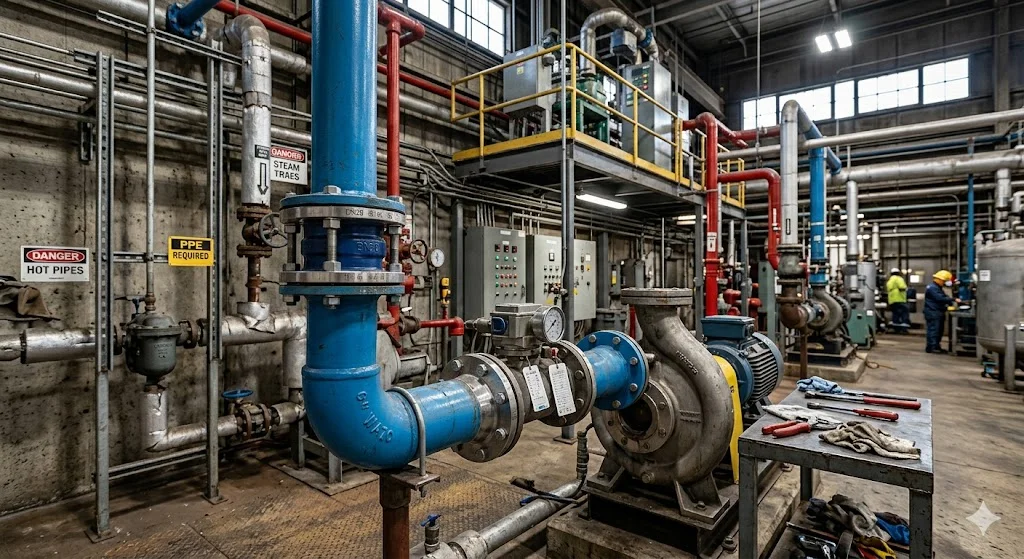

D. ỨNG DỤNG THỰC TẾ

Mặt Bích 20mm Được Dùng Ở Đâu?

Nhờ kích thước nhỏ gọn nhưng sở hữu kết cấu liên kết cực kỳ vững chắc, mặt bích 20mm xuất hiện dày đặc trong các phân khúc hạ tầng kỹ thuật:

• Hệ thống nước sạch và xử lý nước thải: Sử dụng bích inox hoặc thép mạ kẽm DN20 để kết nối các đường ống nhánh dẫn nước, kết nối van chặn và đồng hồ đo lưu lượng nước đầu nguồn.

• Hệ thống khí nén công nghiệp: Ứng dụng bích thép áp lực cao Class 150 hoặc PN16 trên các đường ống dẫn khí nén từ máy nén trung tâm đến các thiết bị xylanh và cánh tay rô-bốt sản xuất.

• Nhà máy chế biến thực phẩm và đồ uống: Sử dụng mặt bích 20mm vật liệu Inox 304 hoặc 316 được đánh bóng vi sinh để kết nối đường ống dẫn sữa, nước giải khát, đảm bảo tiêu chuẩn an toàn vệ sinh vô trùng.

• Hệ thống HVAC và Chiller: Lắp đặt trên các đường ống tuần hoàn nước nóng, nước lạnh dẫn vào các bộ trao đổi nhiệt (HEX) hoặc các cụm dàn lạnh FCU trong tòa nhà.

• Hệ thống PCCC: Kết nối các đường ống nhánh dẫn nước đến các đầu phun Sprinkler hoặc các tủ chữa cháy vách tường.

• Nhà máy hóa chất và dây chuyền công nghiệp: Vận hành dòng hóa chất, dung môi ăn mòn thông qua các dòng mặt bích bằng nhựa PVC cao cấp hoặc thép lót màng Teflon chống ăn mòn.

Sai Lầm Khi Chọn Flange 20mm

Nếu không có sự tư vấn của chuyên gia, người mua rất dễ mắc phải 5 sai lầm chí mạng sau:

• Chỉ nhìn vào kích thước thô: Đo kích thước hình học bằng thước kẹp rồi tự ý ra cửa hàng mua bích mà không quan tâm sản phẩm thuộc tiêu chuẩn quốc tế nào.

• Hoàn toàn bỏ qua áp suất vận hành: Lắp đặt mặt bích tiêu chuẩn chịu áp thấp (như PN10) vào đường ống hơi nóng hoặc bơm cao áp có áp lực đỉnh lên đến 25 bar, gây nguy cơ nứt vỡ vành bích.

• Lựa chọn sai mác vật liệu: Dùng mặt bích thép carbon thông thường cho dòng lưu chất là hóa chất ăn mòn hoặc nước muối, khiến mối nối bị oxy hóa và rỗ bề mặt cực nhanh.

• Không kiểm tra tính tương thích tiêu chuẩn: Mua mặt bích tiêu chuẩn JIS để cố lắp vào một chiếc van công nghiệp nhập khẩu từ Châu Âu có chuẩn mặt bích EN 1092.

• Chọn sai phương thức kết nối cơ học: Chọn mua bích hàn trượt (Slip On) dày cho hệ thống ống nhựa mỏng, khiến việc gia nhiệt hàn ống gặp khó khăn hoặc làm chảy hỏng kết cấu nhựa.

E. HƯỚNG DẪN / CHECKLIST

Checklist Chọn Flange 20mm Phù Hợp

Trước khi tiến hành duyệt bản vẽ hoặc đặt hàng số lượng lớn, hãy đảm bảo bạn đã tích chọn đầy đủ các danh mục trong bảng checklist kỹ thuật dưới đây:

• [ ] Xác định môi trường và môi chất sử dụng: Lưu chất là nước sạch, nước thải, khí nén, hơi nóng hay hóa chất đặc thù?

• [ ] Xác định áp suất làm việc thực tế: Áp suất đỉnh của hệ thống là bao nhiêu bar hoặc Psi để chọn PN10, PN16, PN25 hay Class 150, Class 300?

• [ ] Kiểm tra nhiệt độ vận hành tối đa: Nhiệt độ dòng lưu chất có làm suy giảm cơ tính của vật liệu bích hoặc làm chảy gioăng đệm không?

• [ ] Lựa chọn vật liệu phù hợp: Quyết định chính xác giữa Thép carbon, Thép mạ kẽm, Inox 304, Inox 316, Gang hay Nhựa PVC.

• [ ] Kiểm tra tiêu chuẩn đồng bộ: Hệ thống hiện tại đang đi theo tiêu chuẩn Mỹ (ANSI), Nhật (JIS) hay Châu Âu (DIN/EN1092)?

• [ ] Xác định kiểu kết nối hình học (Type): Cần loại cổ hàn (Weld Neck), hàn trượt (Slip-On), nối ren (Threaded) hay mặt bích mù (Blind)?

• [ ] Kiểm tra kích thước và số lượng bu lông: Xác định đường kính bu lông (M12, M14, M16...) và số lượng lỗ (4 lỗ, 8 lỗ...) tương ứng theo catalog tiêu chuẩn.

Lưu Ý Khi Lắp Đặt Flange 20mm

Để đảm bảo mối nối mặt bích 20mm đạt độ kín khít cơ học cao nhất và không bị rò rỉ sau khi nghiệm thu, thợ lắp đặt cần tuân thủ quy trình kỹ thuật sau:

         (1)                          (1)

     (3)     (4)                  (4)     (3)

         (2)                          (2)
    Sơ đồ 4 lỗ                   Sơ đồ siết chéo
  (Quy trình siết bu-lông đối xứng theo hình sao)

• Siết bu-lông đối xứng theo hình sao: Tuyệt đối không siết các bu-lông theo vòng tròn liền kề. Phải siết theo các cặp đối diện nhau (1-2 rồi đến 3-4) và tăng dần lực siết qua từng vòng để mặt bích ép phẳng đều lên gioăng.

• Kiểm tra tình trạng gioăng làm kín: Gioăng phải nguyên vẹn, không bị rách, nứt hoặc biến dạng, và phải đặt nằm chính xác ở tâm mặt bích, không được lệch sang một bên lỗ bu-lông.

• Làm sạch tuyệt đối bề mặt tiếp xúc: Sử dụng bàn chải sắt hoặc giẻ lau sạch để loại bỏ hoàn toàn các xỉ hàn, rỉ sét, bụi bẩn bám trên bề mặt gương của mặt bích trước khi ép gioăng.

• Kiểm tra độ đồng tâm và song song trục: Hai đầu ống kết nối phải thẳng hàng và song song với nhau. Không dùng lực siết của bu-lông để kéo kéo hai đường ống bị lệch lại gần nhau vì sẽ gây ứng suất uốn bẻ gãy cổ bích sau này.

F. CÁC CÂU HỎI THƯỜNG GẶP (FAQ)

1. Flange 20mm tương đương với kích thước đường ống DN bao nhiêu?

Trả lời: Mặt bích flange 20mm thường được dùng tương đương cho kích thước đường ống danh nghĩa DN20, tương ứng với kích cỡ 3/4 inch trong hệ đo lường inch.

2. Mặt Bích 20mm hiện nay thường được chế tạo từ những loại vật liệu nào?

Trả lời: Tùy theo môi trường ứng dụng, phụ kiện được chế tạo từ nhiều vật liệu đa dạng như Thép carbon (A105), Thép mạ kẽm nhúng nóng, Thép không gỉ (Inox 304, Inox 316), Gang đúc đặc và các loại nhựa kỹ thuật cao cấp như PVC, UPVC, PPR.

3. Dòng mặt bích 20mm này có thể chịu được mức áp suất vận hành tối đa là bao nhiêu?

Trả lời: Khả năng chịu áp phụ thuộc hoàn toàn vào tiêu chuẩn sản xuất. Đối với chuẩn PN (Châu Âu), dải chịu áp dao động từ PN10 đến PN40 (10–40 bar). Đối với chuẩn Class (Mỹ), mức chịu áp phổ biến là Class 150 và Class 300 (lên đến hơn 20–50 bar tùy nhiệt độ).

4. Mặt bích tiêu chuẩn ANSI 20mm và JIS 20mm có thể lắp chung với nhau được không?

Trả lời: Hoàn toàn không thể. Mặc dù chúng đều dùng cho ống DN20, nhưng đường kính ngoài tổng thể, độ dày tấm bích và đặc biệt là khoảng cách tâm giữa các lỗ bu lông (PCD) của hệ ANSI và hệ JIS hoàn toàn khác nhau, nên không thể xỏ bu lông qua được.

5. Flange 20mm bằng vật liệu nhựa PVC có dùng được cho hệ thống nước nóng không?

Trả lời: Không nên. Mặt bích nhựa PVC thông thường chỉ chịu được nhiệt độ dưới $45^\circ\text{C}$. Nếu hệ thống vận hành nước nóng (như HVAC, nước nóng năng lượng mặt trời), bạn bắt buộc phải chuyển sang sử dụng mặt bích bằng vật liệu nhựa PPR chịu nhiệt hoặc tối ưu nhất là mặt bích Inox 304.

G. KẾT LUẬN + CTA

Dù nằm trong nhóm phụ kiện cơ khí có kích thước hình học nhỏ, flange 20mm lại đóng một vai trò vô cùng trọng yếu, bảo vệ tính toàn vẹn và an toàn cho toàn bộ kiến trúc mạng lưới đường ống công nghiệp. Việc trang bị đầy đủ kiến thức, thấu hiểu rõ mối liên hệ giữa tiêu chuẩn chế tạo, mác vật liệu, dải áp suất và phương thức kết nối hình học không chỉ giúp bạn xây dựng một hệ thống bền bỉ, loại bỏ hoàn toàn các rủi ro rò rỉ nguy hiểm mà còn giúp doanh nghiệp tránh được những sai sót gây lãng phí ngân sách không đáng có trong quá trình thi công.
