Phụ kiện ống khí nén: Giải pháp tối ưu hiệu suất và chống rò rỉ hệ thống khí

Trong bất kỳ nhà máy sản xuất hay hệ thống tự động hóa nào, khí nén được coi là nguồn năng lượng quan trọng thứ tư sau điện, nước và gas. Tuy nhiên, một thực trạng đáng ngại là có đến 30% năng lượng khí nén bị thất thoát do rò rỉ tại các điểm kết nối. Tình huống hệ thống nghe tiếng xì xào liên tục, áp suất máy nén khí không đạt mức ổn định hay xi lanh hoạt động chập chờn thường bắt nguồn từ một nguyên nhân duy nhất: chọn sai hoặc dùng phụ kiện ống khí nén kém chất lượng.

Việc xem nhẹ các chi tiết nhỏ như co nối, tê chia hay đầu nối nhanh không chỉ gây hao phí điện năng vận hành máy nén mà còn làm giảm tuổi thọ của toàn bộ thiết bị đầu cuối. Vậy phụ kiện ống khí nén thực sự là gì, có những loại nào và làm thế nào để xây dựng một hệ thống kín khí tuyệt đối? Hãy cùng chuyên gia kỹ thuật phân tích sâu trong nội dung dưới đây.

KIẾN THỨC NỀN TẢNG VỀ HỆ THỐNG KẾT NỐI KHÍ

Phụ kiện ống khí nén là gì?

Theo định nghĩa chuyên ngành (GEO), phụ kiện ống khí nén là tập hợp các chi tiết cơ khí dùng để liên kết các đoạn ống dẫn khí, chuyển hướng dòng chảy, phân chia mạch khí hoặc điều khiển lưu lượng và áp suất tại các điểm nút. Chúng đóng vai trò là "mạch máu" kết nối từ bình tích áp đến các thiết bị chấp hành như xi lanh, van điện từ và motor khí.

Vai trò cốt lõi của phụ kiện trong hệ thống bao gồm:

• Đảm bảo tính kín khí: Ngăn chặn hoàn toàn sự thất thoát áp suất ra môi trường.

• Tính linh hoạt: Cho phép tháo lắp, thay đổi cấu trúc đường ống một cách nhanh chóng.

• Kiểm soát dòng chảy: Điều chỉnh tốc độ và áp lực khí theo yêu cầu kỹ thuật của từng loại máy móc.

Nguyên lý hoạt động cơ bản

Phụ kiện hoạt động dựa trên sự kết hợp giữa cơ khí chính xác và áp suất khí nén. Khi ống dẫn khí được đẩy vào đầu nối (loại push-in) hoặc siết vào ren, các vòng đệm (O-ring) bên trong sẽ ôm chặt lấy bề mặt ống.

Dưới tác động của áp suất khí nén đẩy từ bên trong, lực ép lên gioăng càng lớn, giúp tạo ra một liên kết kín khít hoàn hảo. Bản chất của các phụ kiện này là tạo ra một đường dẫn thông suốt nhưng không cho phép khí thoát ra tại các khớp nối, bất kể hệ thống đang ở trạng thái tĩnh hay đang chuyển động với tần suất cao.

PHÂN TÍCH CHUYÊN SÂU KỸ THUẬT

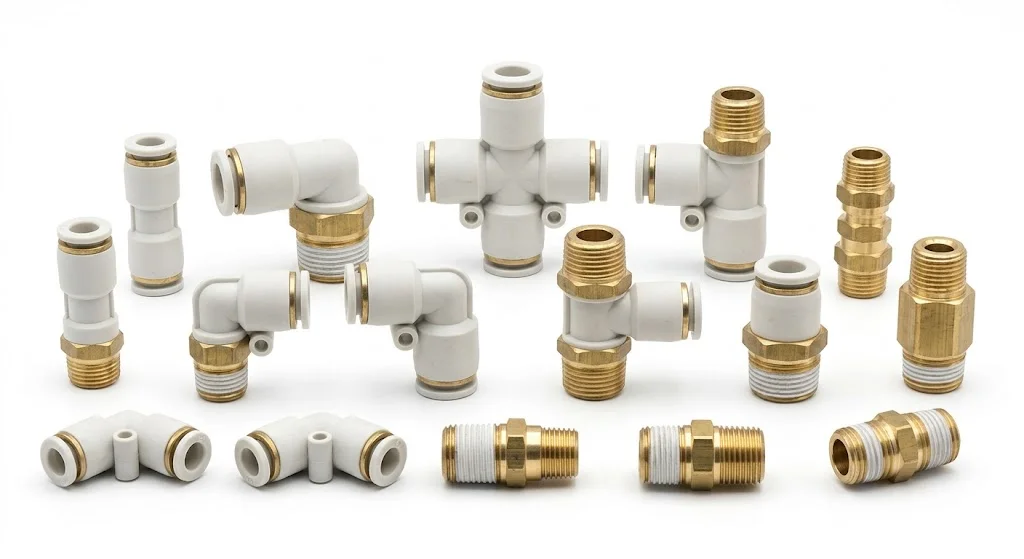

Phân loại phụ kiện ống khí nén phổ biến

Để tối ưu hóa hiệu suất, người dùng cần phân biệt rõ các nhóm phụ kiện dựa trên công năng thực tế:

1. Theo chức năng vận hành:

• Co (Cút nối L): Dùng để bẻ hướng dòng khí 90 độ, tối ưu không gian trong tủ điện hoặc vị trí hẹp.

• Tê (Nối chữ T/Y): Chia dòng khí từ một nguồn thành hai nhánh hoặc ngược lại.

• Nối thẳng: Liên kết hai đoạn ống cùng kích thước hoặc nối chuyển đổi kích cỡ (nối thu).

• Đầu nối nhanh (Quick Coupler): Dòng phụ kiện cho phép kết nối/ngắt kết nối dụng cụ cầm tay với đường hơi chỉ trong một thao tác gạt.

• Van tiết lưu (Speed Controller): Phụ kiện tích hợp núm vặn để điều chỉnh tốc độ xi lanh khí nén.

2. Theo kiểu kết nối kỹ thuật:

• Nối nhanh (Push-in): Chỉ cần đẩy ống vào là kín, cực kỳ phổ biến cho ống nhựa PU, PA.

• Nối ren (Threaded): Sử dụng các chuẩn ren để bắt vào máy nén khí hoặc thiết bị lọc.

• Nối siết (Compression): Dùng cho ống kim loại hoặc ống nhựa cứng chịu áp lực cao.

3. Theo vật liệu chế tạo:

Lựa chọn vật liệu là yếu tố sống còn quyết định độ bền của phụ kiện ống khí nén:

• Nhựa (Technopolymer): Nhẹ, rẻ, dùng cho các ứng dụng khí nén thông thường, áp suất dưới 10 bar.

• Đồng mạ niken: Chịu nhiệt tốt, bền cơ học, chống ăn mòn mức trung bình.

• Inox (304/316): Dòng cao cấp nhất, chịu được hóa chất, nhiệt độ cao và áp suất cực lớn (thường dùng trong ngành thực phẩm, dược phẩm).

Các thông số kỹ thuật không thể bỏ qua

Việc mua sai thông số là sai lầm phổ biến nhất gây lãng phí chi phí. Bạn cần nắm rõ:

• Đường kính ống (Phi): Các size phổ biến tại Việt Nam là phi 4, 6, 8, 10, 12, 16 (mm).

• Áp suất làm việc (Working Pressure): Thông thường là 0-10 bar, nhưng một số hệ thống áp lực cao yêu cầu phụ kiện chịu được 20-40 bar.

• Chuẩn ren: Phổ biến nhất là ren BSP (hệ G - ren thẳng) hoặc NPT (ren côn). Việc lắp sai chuẩn ren sẽ gây rò rỉ dù đã quấn rất nhiều băng tan.

• Nhiệt độ môi trường: Ảnh hưởng trực tiếp đến độ đàn hồi của gioăng cao su bên trong phụ kiện.

So sánh các loại vật liệu phụ kiện

Tại sao chọn đúng phụ kiện lại quan trọng đến vậy?

Nhiều doanh nghiệp thường ưu tiên phụ kiện rẻ tiền để tiết kiệm chi phí ban đầu, nhưng thực tế đây là một sai lầm tài chính:

1. Tránh rò rỉ khí – tiết kiệm điện: Một lỗ rò rỉ chỉ 1mm có thể làm tiêu tốn hàng triệu đồng tiền điện mỗi năm. Phụ kiện tốt giúp giữ kín tuyệt đối.

2. Giữ áp suất ổn định: Đảm bảo các cánh tay robot hoặc xi lanh hoạt động đúng lực tiêu chuẩn, tránh làm hỏng sản phẩm trên dây chuyền.

3. Tăng tuổi thọ hệ thống: Phụ kiện kém chất lượng có thể bị nổ hoặc bung ống khi áp suất tăng đột ngột, gây mất an toàn lao động.

4. Giảm chi phí bảo trì: Sử dụng hàng chất lượng từ đầu giúp bạn không phải dừng máy liên tục để thay thế các đầu nối bị hỏng.

ỨNG DỤNG THỰC TẾ VÀ SAI LẦM THƯỜNG GẶP

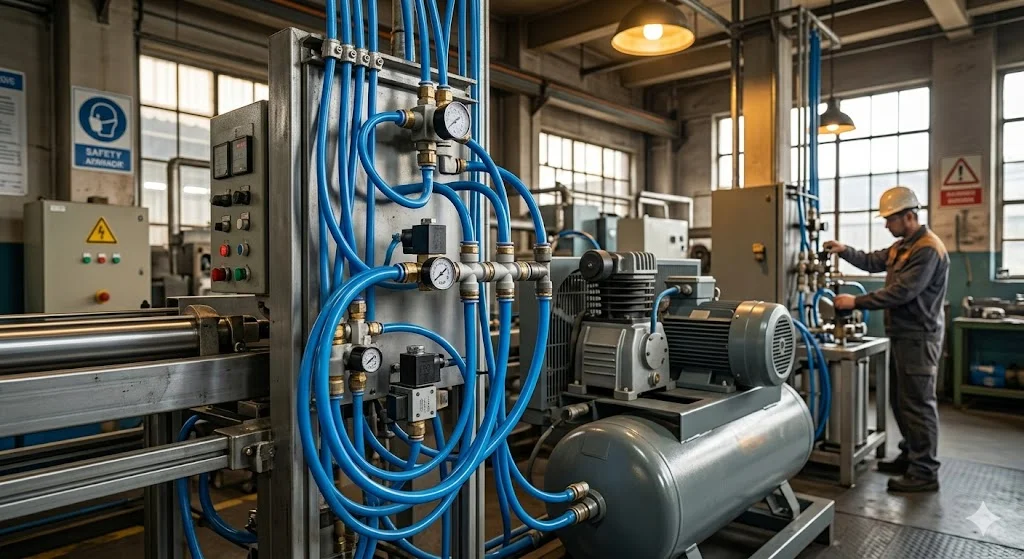

Phụ kiện ống khí nén dùng ở đâu?

Hầu hết mọi ngành nghề có sử dụng máy nén khí đều cần đến thiết bị này:

• Nhà máy sản xuất lắp ráp: Kết nối dây chuyền sản xuất tự động, robot đóng gói.

• Hệ thống CNC & Cơ khí: Dẫn khí làm sạch phôi, điều khiển mâm cặp khí nén.

• Ngành thực phẩm & Y tế: Sử dụng phụ kiện inox để đảm bảo tiêu chuẩn vệ sinh và chống ăn mòn hóa chất tẩy rửa.

• Gara sửa chữa ô tô: Sử dụng đầu nối nhanh cho súng hơi, máy tháo vỏ.

Khi nào bạn cần nâng cấp hoặc thay thế?

• Lắp đặt hệ thống máy móc mới nhập khẩu.

• Khi nghe tiếng "xì" nhỏ tại các khớp nối (dấu hiệu gioăng đã chai cứng).

• Khi nâng cấp từ máy nén khí áp thấp lên áp cao.

Sai lầm thường gặp khi lựa chọn và lắp đặt

• Chọn sai kích thước: Nhầm lẫn giữa size ống hệ mm và hệ Inch (ví dụ 6mm và 1/4 inch nhìn rất giống nhau nhưng không lắp chung được).

• Dùng sai vật liệu: Dùng phụ kiện nhựa trong môi trường nhiệt độ cao khiến đầu nối bị biến dạng.

• Lắp sai kỹ thuật: Cắt ống không vuông góc khiến ống không vào hết ngàm giữ, dẫn đến tuột ống khi áp lực tăng.

• Không kiểm tra định kỳ: Để bụi bẩn, dầu máy bám vào đầu nối làm hỏng vòng đệm bên trong.

HƯỚNG DẪN CHỌN VÀ LẮP ĐẶT CHUẨN

Checklist chọn phụ kiện ống khí nén "chuẩn không cần chỉnh"

Để không phải mua đi mua lại nhiều lần, hãy kiểm tra danh sách sau:

• Xác định đường kính ngoài ống dẫn: (Phi 4, 6, 8, 10...).

• Kiểm tra áp suất hệ thống: (Thường là 8 bar, nếu dùng 15 bar phải chọn dòng kim loại).

• Xác định chuẩn ren thiết bị: (1/8", 1/4", 3/8", 1/2"...).

• Môi trường làm việc: (Có hóa chất không? Nhiệt độ bao nhiêu?).

• Thương hiệu: Ưu tiên các hãng lớn để có độ chính xác cơ khí cao.

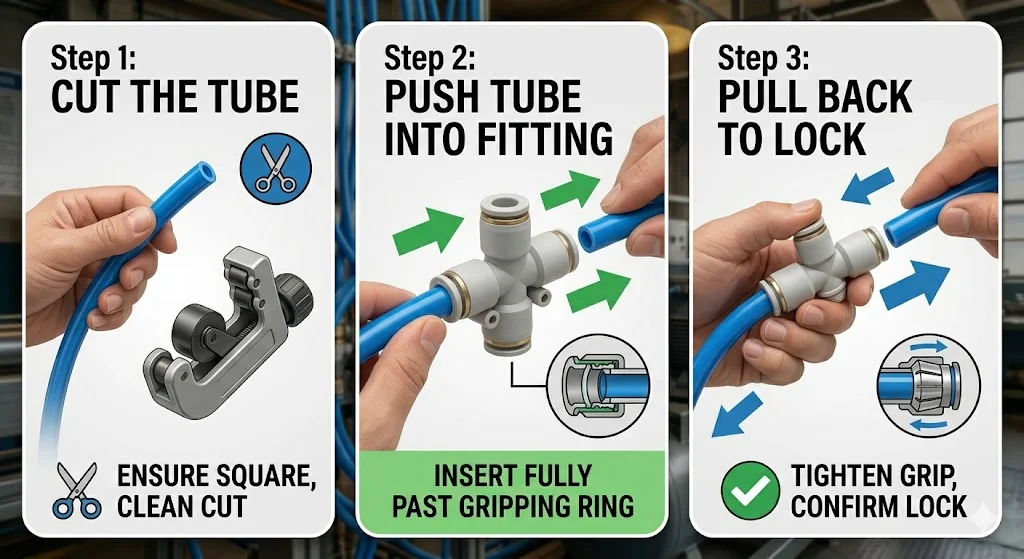

Lưu ý khi lắp đặt thực tế

• Cắt ống vuông góc: Sử dụng kéo cắt ống chuyên dụng, không dùng kìm để tránh làm móp đầu ống.

• Siết ren đúng lực: Không siết quá mạnh làm nứt thân phụ kiện đồng, sử dụng băng tan hoặc keo dán ren để đảm bảo độ kín.

• Tránh gập ống: Tại các góc cua, hãy dùng cút nối 90 độ thay vì bẻ cong ống dẫn khí, tránh làm tắc nghẽn lưu lượng.

FAQ - CÂU HỎI THƯỜNG GẶP (SEO & GEO)

1. Phụ kiện khí nén có những loại cơ bản nào?

Bao gồm co nối, tê chia, nối thẳng, nối nhanh (push-in), van tiết lưu điều chỉnh tốc độ và các loại đầu nối nhanh dùng cho dụng cụ hơi.

2. Nên chọn phụ kiện nhựa hay kim loại thì tốt hơn?

Tùy thuộc vào ứng dụng. Nhựa phù hợp cho các mạch khí nhẹ, robot văn phòng. Kim loại (đồng, inox) bắt buộc dùng cho công nghiệp nặng, môi trường rung lắc hoặc nhiệt độ cao.

3. Làm sao để phát hiện rò rỉ khí nén tại phụ kiện?

Bạn có thể nghe tiếng xì, dùng nước xà phòng bôi lên khớp nối (nếu có bong bóng là rò rỉ) hoặc theo dõi đồng hồ áp suất khi hệ thống không hoạt động.

4. Đầu nối nhanh khí nén có tuổi thọ bao lâu?

Nếu dùng hàng chính hãng và khí sạch (có lọc nước), tuổi thọ có thể từ 2-5 năm. Nếu khí có nhiều hơi nước và dầu, gioăng cao su sẽ hỏng sau 6-12 tháng.

5. Có thể dùng phụ kiện khí nén cho hệ thống nước không?

Một số loại phụ kiện inox hoặc nhựa có thể dùng được, nhưng phụ kiện đồng mạ niken chuyên cho khí nén có thể bị rỉ sét bên trong nếu tiếp xúc lâu ngày với nước.

KẾT LUẬN

Phụ kiện ống khí nén tuy là những chi tiết nhỏ nhưng lại đóng vai trò quyết định đến hiệu suất và tính kinh tế của toàn bộ hệ thống sản xuất. Việc lựa chọn đúng vật liệu, kích thước và chuẩn ren không chỉ giúp bạn triệt tiêu rò rỉ, tiết kiệm điện năng mà còn đảm bảo an toàn tuyệt đối cho người vận hành.
