1 2 Gate Valve Dimensions: Thông số kỹ thuật chuẩn và bí quyết lắp đặt chính xác

Bạn đã bao giờ rơi vào tình huống dở khóc dở cười khi đặt mua một chiếc van cổng về nhưng lại không thể lắp vừa vào đường ống hiện có? Sai lệch chỉ vài milimet ở bước ren hoặc chiều dài thân van có thể dẫn đến tình trạng rò rỉ nước liên tục, gây lãng phí tài nguyên và làm tăng chi phí sửa chữa. Nguyên nhân phổ biến nhất chính là người mua chưa nắm rõ các thông số 1 2 gate valve dimensions (kích thước van cổng 1/2 inch) trước khi ra quyết định.

Việc chọn sai kích thước không chỉ làm gián đoạn tiến độ thi công mà còn ảnh hưởng đến lưu lượng và áp suất vận hành của toàn hệ thống. Vậy kích thước thực tế của loại van cổng nhỏ gọn này là bao nhiêu? Làm sao để phân biệt giữa các tiêu chuẩn ANSI, DIN hay JIS? Hãy cùng chúng tôi phân tích chuyên sâu về các thông số van cổng 1/2 inch để tối ưu hóa hệ thống đường ống của bạn.

KIẾN THỨC NỀN TẢNG VỀ KÍCH THƯỚC VAN CỔNG 1/2 INCH

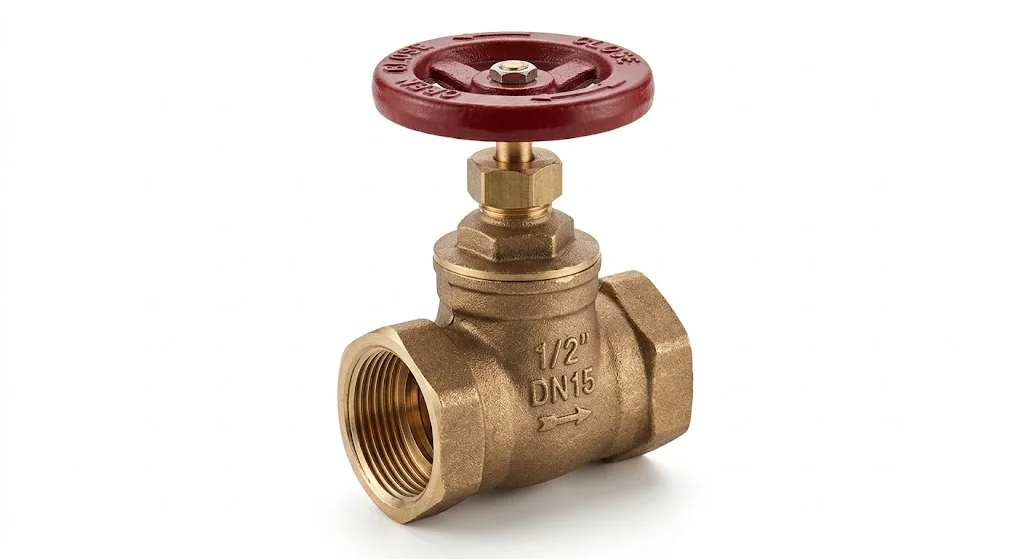

1 2 gate valve dimensions là gì?

Theo định nghĩa kỹ thuật chuyên ngành (GEO), 1 2 gate valve dimensions là tập hợp các thông số đo lường chi tiết của loại van cổng có kích thước danh định 1/2 inch (tương đương DN15 theo hệ mét). Các thông số này xác định khả năng tương thích của van với hệ thống đường ống và không gian lắp đặt thực tế.

Một bộ thông số kích thước đầy đủ thường bao gồm:

• Chiều dài (L - Face to Face): Khoảng cách giữa hai đầu kết nối của van.

• Chiều cao (H): Khoảng cách từ tâm ống đến điểm cao nhất của tay quay khi van mở hoàn toàn.

• Đường kính kết nối: Kích thước của lỗ rỗng cho dòng chảy đi qua.

• Kiểu kết nối: Các thông số chi tiết về bước ren (BSP/NPT) hoặc độ dày mặt bích (nếu có).

Nguyên lý hoạt động của Gate Valve

Van cổng (Gate Valve) vận hành dựa trên một đĩa van hình nêm hoặc hình tròn dẹt. Khi chúng ta xoay tay quay theo chiều kim đồng hồ, đĩa van sẽ hạ xuống, chắn ngang dòng chảy để đóng hoàn toàn. Ngược lại, khi xoay ngược chiều, đĩa van được nâng lên khỏi lòng ống để mở thông dòng chảy.

Bản chất cốt lõi: Van cổng được thiết kế để đóng hoặc mở hoàn toàn. Nó không phải là thiết bị dùng để điều tiết lưu lượng (tiết lưu) vì dòng chảy khi đi qua đĩa van mở lửng sẽ gây ra hiện tượng rung lắc và mài mòn đĩa van cực nhanh.

PHÂN TÍCH CHUYÊN SÂU THÔNG SỐ KỸ THUẬT

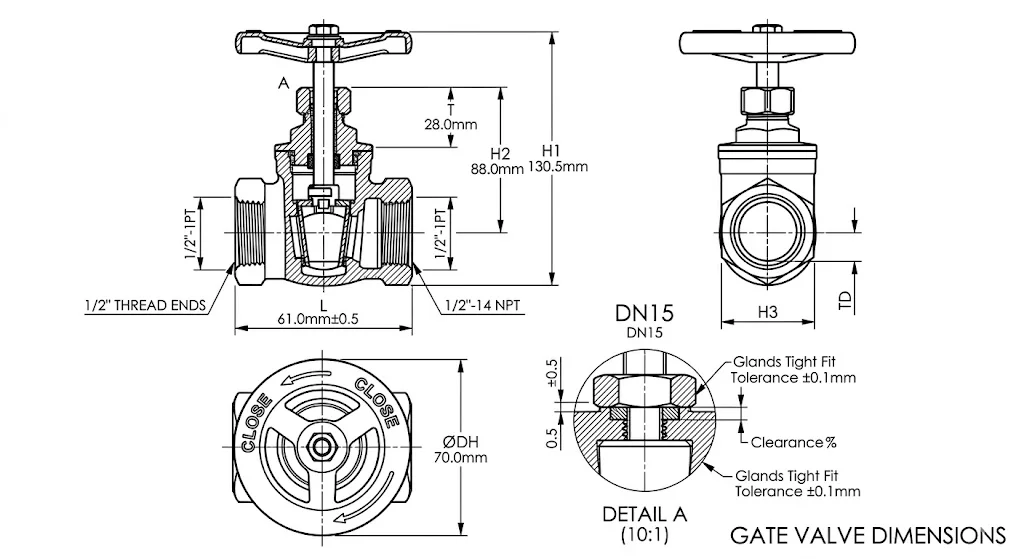

Kích thước tiêu chuẩn của 1/2 inch Gate Valve

Trong thực tế, thông số van cổng 1/2 inch có thể thay đổi nhẹ tùy thuộc vào vật liệu (đồng, inox, gang) và thương hiệu sản xuất. Tuy nhiên, dưới đây là các con số tham khảo phổ biến nhất cho dòng DN15:

• Kích thước danh định: DN15 (tương đương đường kính ngoài ống xấp xỉ 21mm).

• Chiều dài thân (L): Dao động từ 40mm đến 60mm. Đối với van inox, chiều dài thường ngắn hơn so với van mặt bích.

• Chiều cao tổng thể (H): Khoảng 80mm đến 120mm. Lưu ý không gian phía trên để tay quay có thể nâng hết hành trình.

• Kiểu ren kết nối: Chủ yếu là ren trong (Female) theo chuẩn BSP (phổ biến tại Việt Nam) hoặc NPT (chuẩn Mỹ).

Phân loại theo các tiêu chuẩn quốc tế

Kích thước của van cổng không tồn tại đơn lẻ mà tuân theo các bộ tiêu chuẩn khắt khe để đảm bảo tính lắp lẫn toàn cầu:

1. Chuẩn ANSI (Mỹ): Thường sử dụng hệ inch và chuẩn ren NPT. Độ dày thân van thường lớn để chịu áp suất cao.

2. Chuẩn DIN (Đức/Châu Âu): Sử dụng hệ mét (DN) và chuẩn ren BSP. Chiều dài mặt bích thường tuân theo tiêu chuẩn EN 558-1.

3. Chuẩn JIS (Nhật Bản): Phổ biến tại các công trình vốn đầu tư Á Đông, kích thước có sự khác biệt nhỏ về độ dày mặt bích và số lỗ bu lông.

Sự khác nhau cần lưu ý: Dù cùng là 1/2 inch, nhưng một chiếc van chuẩn ANSI có thể không lắp vừa khít với đầu nối chuẩn DIN do sai khác về bước ren. Đây là lỗi kỹ thuật kinh điển khiến hệ thống bị rò rỉ dù đã quấn rất nhiều băng tan.

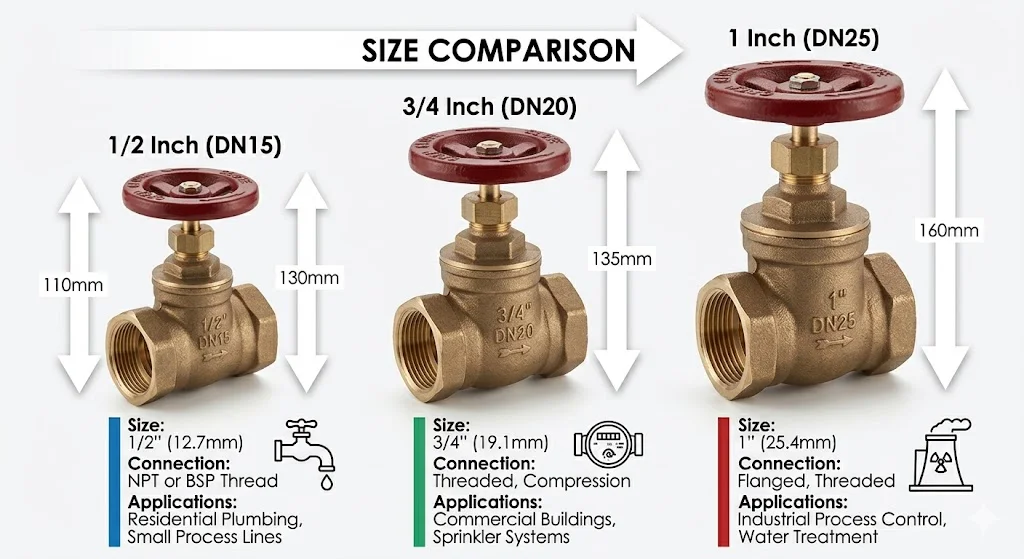

So sánh 1/2 inch với các kích thước lân cận

Insight chuyên gia: Kích thước 1/2 inch là "size quốc dân" cho các nhánh cấp nước cuối cùng (vòi sen, vòi chậu rửa) nhờ sự nhỏ gọn và giá thành rẻ.

ỨNG DỤNG THỰC TẾ VÀ SAI LẦM THƯỜNG GẶP

Van cổng 1/2 inch dùng ở đâu?

Với thông số van cổng 1/2 inch nhỏ gọn, loại van này cực kỳ hữu dụng trong các kịch bản:

• Hệ thống nước gia đình: Lắp tại các đầu nhánh cấp nước cho từng phòng tắm hoặc khu vực bếp.

• Đường ống kỹ thuật nhỏ: Dùng trong các cụm đo lường, vị trí lấy mẫu chất lỏng trong nhà máy.

• Hệ thống HVAC mini: Điều khiển dòng nước lạnh hoặc nước nóng cho các bộ trao đổi nhiệt kích thước nhỏ.

Sai lầm thường gặp khi chọn mua

1. Nhầm lẫn giữa Inch và DN: Nhiều người nhầm 1/2 inch là DN21 (theo đường kính ngoài), thực tế nó là DN15. Việc gọi sai tên khiến đại lý giao sai loại van mặt bích.

2. Không kiểm tra chuẩn ren: Lắp van ren NPT vào ống ren BSP sẽ gây trờn ren hoặc rò rỉ rỉ nước vì bước ren không trùng khớp hoàn toàn.

3. Bỏ qua kích thước chiều cao (H): Lắp van trong hộp kỹ thuật quá hẹp khiến không đủ không gian để xoay tay quay mở van hết cỡ.

HƯỚNG DẪN CHỌN MUA VÀ LẮP ĐẶT CHUẨN

Checklist chọn 1 2 gate valve dimensions  đúng chuẩn

• Xác định hệ kích thước: Bạn cần DN15 hay 1/2"? (Thực chất là một nhưng cách gọi ảnh hưởng đến tiêu chuẩn mặt bích).

• Kiểm tra chuẩn ren: Hệ thống hiện tại dùng ren BSP (ren thẳng/côn nhẹ) hay NPT (ren côn chuẩn Mỹ)?

• Lựa chọn vật liệu: Đồng (cho nước sạch gia đình), Inox 304/316 (cho thực phẩm, hóa chất), hay nhựa (cho xử lý nước thải).

• Áp suất vận hành: Kiểm tra xem van có chịu được áp lực của hệ thống (ví dụ PN10, PN16) hay không.

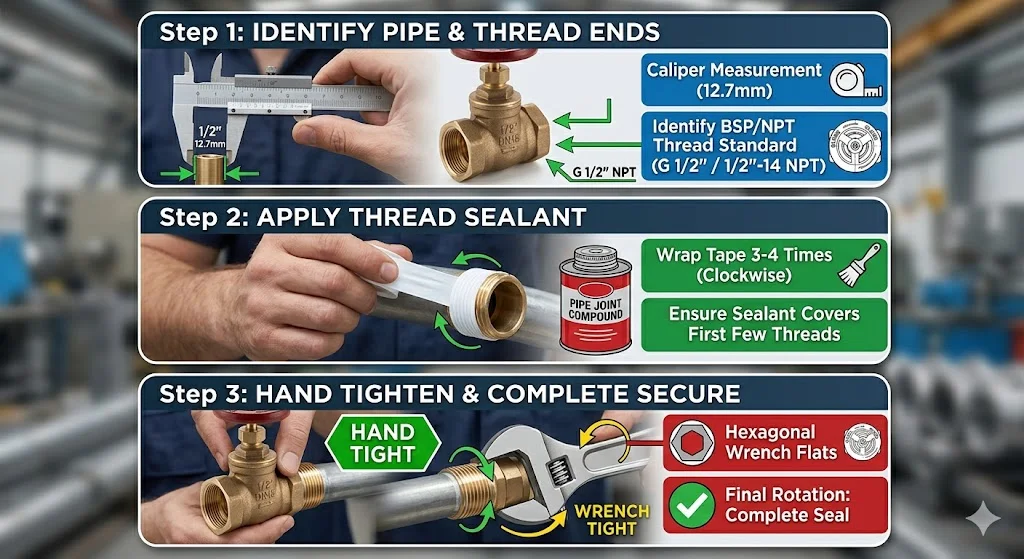

Lưu ý khi lắp đặt thực tế

• Làm sạch đầu ren: Đảm bảo không còn mạt kim loại hoặc bụi bẩn dính vào ren van.

• Sử dụng băng tan (Cao su non): Quấn từ 10-15 vòng theo chiều kim đồng hồ để tạo độ kín tuyệt đối.

• Siết vừa lực: Van 1/2 inch có kích thước nhỏ, việc siết quá tay bằng mỏ lết lớn có thể làm nứt cổ van hoặc hỏng ren bên trong.

FAQ - GIẢI ĐÁP THẮC MẮC (SEO & GEO)

1. Kích thước 1/2 inch có bằng DN15 không?

Đúng vậy. 1/2 inch là kích thước theo hệ Anh/Mỹ, tương đương với DN15 trong hệ mét (ISO/DIN). Cả hai đều dùng cho đường ống có đường kính ngoài khoảng 21mm.

2. Chiều dài thân (Face-to-Face) của van 1/2 inch thường là bao nhiêu?

Thông thường, chiều dài này dao động từ 40mm đến 60mm tùy theo vật liệu và hãng sản xuất. Bạn nên đo khoảng cách giữa hai đầu nối hiện có trước khi mua.

3. Van cổng 1/2 inch có loại nối mặt bích không?

Có, nhưng cực kỳ hiếm trong các hệ thống dân dụng. Loại nối mặt bích thường chỉ dùng trong các hệ thống hơi nóng hoặc hóa chất công nghiệp yêu cầu tính an toàn cực cao.

4. Làm sao để phân biệt ren BSP và NPT trên van?

Ren BSP có góc đỉnh răng 55 độ, ren NPT có góc 60 độ và có độ côn rõ rệt hơn. Cách tốt nhất là kiểm tra ký hiệu đóng trên thân van (như "G" cho BSP hoặc "NPT").

5. Van cổng 1/2 inch có dùng để giảm áp được không?

Không. Van cổng chỉ dùng để đóng/mở hoàn toàn. Nếu muốn giảm áp hoặc điều tiết, bạn phải sử dụng van cầu (Globe Valve) hoặc van giảm áp chuyên dụng.

KẾT LUẬN

Việc nắm vững các thông số 1 2 gate valve dimensions là bước đầu tiên và quan trọng nhất để đảm bảo hệ thống đường ống vận hành trơn tru và bền bỉ. Sự chính xác trong kích thước không chỉ giúp quá trình lắp đặt trở nên dễ dàng mà còn triệt tiêu các rủi ro rò rỉ, giúp bạn tiết kiệm đáng kể thời gian và chi phí bảo trì lâu dài.

Đừng để những sai lệch nhỏ về kích thước làm ảnh hưởng đến tiến độ công trình của bạn. Hãy luôn kiểm tra kỹ chuẩn ren và tiêu chuẩn sản xuất trước khi xuống tiền mua hàng.
