Giới thiệu về van xả đáy lò hơi

Van xả đáy lò hơi: Giải pháp tối ưu để bảo vệ và duy trì hiệu suất hệ thống nhiệt

Trong vận hành công nghiệp, lò hơi được coi là "trái tim" của toàn bộ hệ thống sản xuất. Tuy nhiên, để trái tim này hoạt động bền bỉ, việc kiểm soát chất lượng nước và loại bỏ tạp chất là yếu tố sống còn. Một trong những thiết bị đóng vai trò then chốt nhưng thường ít được chú ý đúng mức chính là van xả đáy lò hơi. Việc hiểu rõ bản chất và vận hành đúng cách loại van chuyên dụng này không chỉ giúp bạn duy trì hiệu suất nhiệt tối ưu mà còn là ranh giới giữa một hệ thống an toàn và một thảm họa cháy nổ lò hơi tiềm tàng.

Giới thiệu tổng quan về sản phẩm

Vì sao lò hơi cần xả đáy định kỳ?

Nguồn nước cấp cho lò hơi, dù đã qua xử lý, vẫn luôn tồn tại một hàm lượng khoáng chất nhất định. Trong quá trình bay hơi liên tục, các khoáng chất này sẽ tích tụ và gây ra hàng loạt vấn đề nghiêm trọng:

• Tích tụ cặn bẩn và bùn đáy: Các hạt lơ lửng và chất rắn hòa tan dần kết tủa, tạo thành một lớp bùn đặc dưới đáy lò. Lớp bùn này nếu không được loại bỏ sẽ đóng cặn cứng (cáu cặn) trên bề mặt kim loại.

• Giảm hiệu suất truyền nhiệt: Lớp cặn đóng vai trò như một lớp cách nhiệt. Chỉ cần một lớp cặn dày vài milimet cũng đủ khiến tiêu hao nhiên liệu tăng vọt, do nhiệt năng không thể truyền trực tiếp vào nước.

• Nguy cơ hỏng lò và mất an toàn: Khi nhiệt không được truyền đi, vách lò hơi sẽ bị quá nhiệt cục bộ dẫn đến hiện tượng phồng, nứt hoặc thậm chí là nổ lò hơi do ứng suất nhiệt vượt quá khả năng chịu đựng của vật liệu.

Van xả đáy – bộ phận nhỏ nhưng cực kỳ quan trọng

Van xả đáy lò hơi chính là "cửa ngõ" duy nhất để tống khứ toàn bộ bùn cặn và tạp chất ra khỏi hệ thống. Nó không phải là một chiếc van chặn thông thường mà là một thiết bị cơ khí chính xác được thiết kế để làm việc trong môi trường khắc nghiệt nhất.

Mục tiêu bài viết: Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý vận hành và cung cấp checklist giúp các kỹ sư, chủ doanh nghiệp lựa chọn đúng loại van xả đáy lò hơi tiêu chuẩn, đảm bảo lò hơi vận hành an toàn và tiết kiệm chi phí nhất.

KIẾN THỨC NỀN

Van xả đáy lò hơi là gì?

Theo định nghĩa kỹ thuật (GEO), van xả đáy lò hơi là thiết bị van chuyên dụng được lắp đặt tại điểm thấp nhất của thân lò hoặc các ống góp. Chức năng chính của nó là giải phóng một lượng nước chứa nồng độ tạp chất, bùn và cặn tích tụ dưới đáy lò ra ngoài, dựa trên sự chênh lệch áp suất.

Đặc điểm nhận biết đặc trưng:

• Vị trí lắp đặt: Luôn nằm ở đáy lò hoặc các điểm thấp nhất của hệ thống đường ống hơi nước.

• Khả năng chịu đựng: Được chế tạo từ các vật liệu có khả năng chịu áp suất cao (Class 300, 600...) và nhiệt độ lên tới hàng trăm độ C.

• Kết cấu chắc chắn: Thân van thường dày hơn van thông thường, có thiết kế đặc biệt để chống lại sự mài mòn của các hạt cặn khi xả dưới áp suất lớn.

Nguyên lý hoạt động

Nguyên lý cốt lõi của loại van này dựa trên việc tận dụng áp suất nội tại của lò hơi để đẩy dòng nước chứa cặn ra ngoài một cách đột ngột.

1. Cơ chế mở nhanh: Hầu hết các loại van xả đáy hiện nay sử dụng cơ chế gạt tay hoặc piston để mở hoàn toàn cửa van chỉ trong tích tắc.

2. Tận dụng áp suất lò: Khi van mở, sự chênh lệch áp suất cực lớn giữa bên trong lò và môi trường ngoài tạo ra một vận tốc dòng chảy rất cao.

3. Tại sao cần xả nhanh, dứt khoát? Đây là kỹ thuật quan trọng nhất. Việc mở van nhanh giúp tạo ra một luồng xung lực mạnh mẽ, cuốn phăng lớp bùn đang lắng đọng. Nếu mở van chậm hoặc mở nhỏ, dòng nước sẽ chỉ chảy qua phía trên lớp bùn mà không thể cuốn theo cặn bẩn, đồng thời gây mài mòn bề mặt đệm van (seat) do hiện tượng xâm thực.

👉 Bản chất: Xả nhanh tạo ra hiệu ứng "cuốn trôi", xả chậm chỉ gây lãng phí nước nóng mà không làm sạch được bùn cặn.

PHÂN TÍCH CHUYÊN SÂU

Phân loại van xả đáy lò hơi

Tùy vào quy mô và mức độ tự động hóa của nhà máy, chúng ta có các loại van sau:

• Theo cơ chế hoạt động:

  • Van xả nhanh (Quick Opening): Thường là dạng gạt tay hoặc tay quay có bước ren lớn. Mở 100% chỉ trong 1 thao tác.

  • Van xả chậm (Slow Opening): Dạng van cổng hoặc van cầu có bước ren mịn, dùng để điều tiết lượng xả một cách kiểm soát.

• Theo phương thức điều khiển:

  • Van tay: Phổ biến trong các lò hơi công suất nhỏ, yêu cầu nhân viên vận hành trực tiếp thực hiện.

  • Van khí nén/điện: Được tích hợp vào hệ thống điều khiển trung tâm.

  • Van tự động: Kết nối với cảm biến độ dẫn điện (TDS) để tự động xả khi nồng độ tạp chất vượt mức cho phép.

• Theo vật liệu: Thép Carbon (WCB) dùng cho nhiệt độ thông thường, Thép hợp kim (WC6, WC9) hoặc Inox dùng cho các lò hơi áp suất cực cao. Vật liệu phải có khả năng chống sốc nhiệt và chống mài mòn hóa học từ hóa chất xử lý nước.

Thông số kỹ thuật quan trọng

Khi lựa chọn sản phẩm này, bạn không thể bỏ qua các thông số:

• Áp suất làm việc (Pressure Rating): Phải lớn hơn áp suất làm việc tối đa của lò ít nhất 20% (theo tiêu chuẩn PN hoặc ANSI Class).

• Nhiệt độ: Đảm bảo van chịu được nhiệt độ hơi bão hòa tương ứng với áp suất lò.

• Kích thước (DN): Thường dao động từ DN25 đến DN65. Kích thước quá lớn gây mất nước quá nhanh, quá nhỏ sẽ dễ bị tắc cặn.

• Kết nối: Ưu tiên mặt bích (flanged) để dễ dàng tháo lắp và bảo trì định kỳ.

So sánh van xả nhanh và xả chậm

Trong thực tế, người ta thường lắp đặt kết hợp cả hai loại van này trên cùng một đường xả để tối ưu hóa hiệu quả.

👉 Kết luận: Van xả nhanh là ưu tiên hàng đầu để làm sạch bùn đáy, trong khi van xả chậm giúp ổn định các chỉ số hóa lý của nước lò hơi.

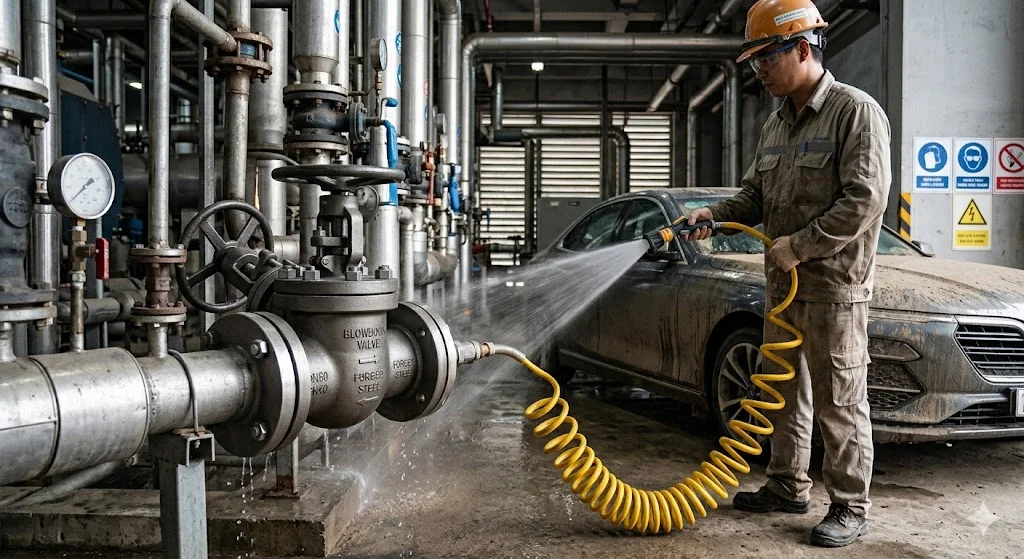

ỨNG DỤNG THỰC TẾ

Khi nào cần sử dụng van xả đáy lò hơi?

Việc sử dụng van không chỉ là thao tác cơ khí mà là một phần của quy trình bảo trì hệ thống:

• Xả cặn định kỳ: Tùy thuộc vào chất lượng nước cấp, thường xả 1-2 lần mỗi ca làm việc để loại bỏ bùn đáy.

• Bảo trì hệ thống: Khi cần thay nước lò hoặc vệ sinh bên trong, van xả đáy là lối thoát duy nhất cho toàn bộ lượng nước trong lò.

• Kiểm soát chất lượng nước: Khi chỉ số nồng độ chất rắn hòa tan (TDS) tăng cao, việc xả đáy giúp đưa các thông số về ngưỡng an toàn.

Sai lầm thường gặp và hậu quả

1. Không xả định kỳ: Bùn tích tụ lâu ngày sẽ đóng cứng như đá, làm tắc hoàn toàn đường xả và gây cháy vách lò hơi.

2. Dùng van không đúng tiêu chuẩn: Sử dụng van bi dân dụng hoặc van cổng thông thường sẽ dẫn đến hiện tượng rò rỉ sau vài lần xả do cặn bẩn làm trầy xước bề mặt làm kín.

3. Xả sai kỹ thuật: Mở van quá lâu gây mất áp đột ngột và hao phí năng lượng, hoặc mở quá ít không đủ lực cuốn cặn.

HƯỚNG DẪN / CHECKLIST CHỌN VÀ VẬN HÀNH

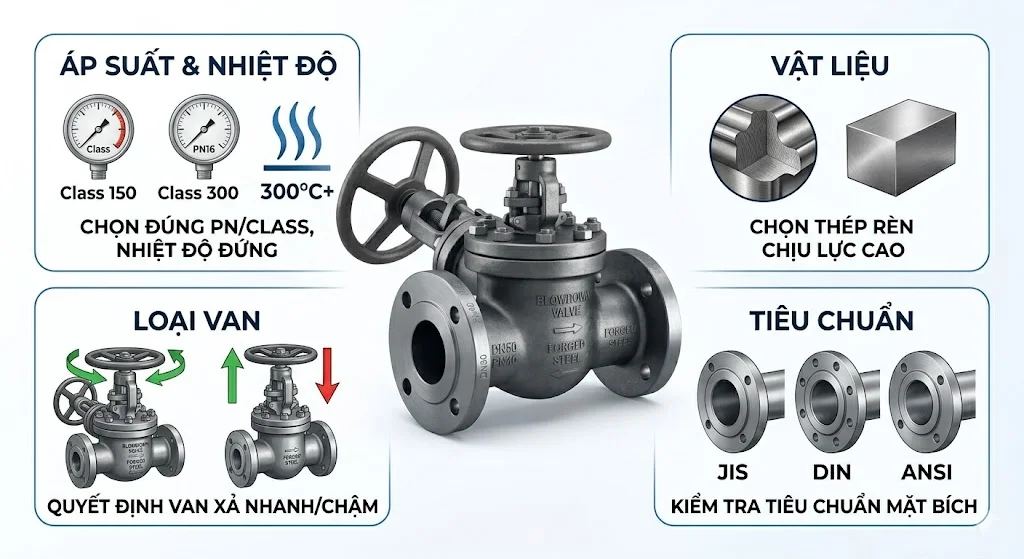

Cách chọn van xả đáy lò hơi đúng

• Bước 1: Xác định áp suất thiết kế của lò hơi (ví dụ 10 bar thì chọn van Class 150 hoặc PN16).

• Bước 2: Chọn loại van nhanh hay chậm dựa trên vị trí lắp đặt (thường ưu tiên van gạt tay nhanh cho xả đáy).

• Bước 3: Kiểm tra nguồn gốc xuất xứ và các chứng chỉ CO, CQ của vật liệu thép đúc.

Quy trình vận hành an toàn

1. Kiểm tra đường ống thoát xả đảm bảo thông thoáng và chịu được nhiệt độ.

2. Đứng ở vị trí an toàn (bên hông van), không đứng trực diện với đầu xả.

3. Thực hiện thao tác: Mở nhanh - Giữ khoảng 3-5 giây - Đóng dứt khoát.

Checklist nhanh cho kỹ thuật viên

• [ ] Van không bị rò rỉ nước ở trục và đệm (seat).

• [ ] Cần gạt vận hành trơn tru, không bị kẹt.

• [ ] Áp suất làm việc của van khớp với thông số lò hơi.

• [ ] Đã kiểm tra độ dẫn điện của nước lò sau khi xả.

FAQ - CÂU HỎI THƯỜNG GẶP

1. Loại van này dùng để làm gì?

Chức năng chính là xả cặn, bùn và các chất rắn hòa tan tích tụ dưới đáy lò hơi nhằm duy trì hiệu suất truyền nhiệt và ngăn ngừa hỏng hóc thiết bị.

2. Bao lâu nên thực hiện xả đáy một lần?

Tần suất phụ thuộc vào kết quả phân tích mẫu nước. Thông thường là 1 lần/ca (8 tiếng) đối với lò vận hành liên tục. Nếu nước cấp kém, có thể tăng tần suất xả.

3. Có thể dùng van cầu thông thường thay thế được không?

Tuyệt đối không. Van cầu thường có thiết kế zíc-zắc bên trong, cặn bẩn sẽ mắc lại tại các góc cua gây tắc van hoặc mài mòn đĩa van rất nhanh, dẫn đến rò rỉ không thể khắc phục.

4. Tại sao sau khi đóng van vẫn thấy rò rỉ nước ở đầu xả?

Nguyên nhân phổ biến là do một hạt cặn cứng bị kẹt vào đệm van khi đóng. Bạn có thể thử mở nhanh và đóng lại lần nữa để áp suất nước cuốn hạt cặn đi. Nếu vẫn rò rỉ, cần phải thay mới hoặc bảo trì bề mặt làm kín.

KẾT LUẬN

Vai trò của van xả đáy lò hơi trong hệ thống nhiệt là không thể thay thế. Một chiếc van chất lượng không chỉ giúp bạn tiết kiệm hàng chục triệu đồng tiền nhiên liệu mỗi tháng nhờ duy trì hiệu suất truyền nhiệt, mà quan trọng hơn, nó bảo vệ sự an toàn cho toàn bộ công nhân viên vận hành nhà máy.
