Tiêu chuẩn van: "Ngôn ngữ chung" quyết định sự sống còn của hệ thống đường ống

Trong lĩnh vực cơ điện và xây dựng hạ tầng, việc lựa chọn thiết bị không đơn thuần chỉ là chọn đúng công năng. Một tình huống thực tế thường xuyên xảy ra tại các công trường: Van đã mua về, chất lượng rất tốt, nhưng khi đưa vào lắp đặt thì các lỗ bu lông trên mặt bích hoàn toàn lệch nhau, hoặc bước ren không khớp với đường ống hiện có. Thậm chí, có những trường hợp van lắp vừa vặn nhưng vừa vận hành đã xảy ra hiện tượng rò rỉ hoặc nứt vỡ do không chịu nổi áp suất thực tế.

Tất cả những rủi ro gây "tê liệt" hệ thống này đều bắt nguồn từ một nguyên nhân duy nhất: Không hiểu rõ tiêu chuẩn van. Mỗi quốc gia, mỗi khu vực kinh tế lớn trên thế giới đều thiết lập một hệ tiêu chuẩn riêng để đồng bộ hóa kỹ thuật. Việc nắm vững các thông số này không chỉ giúp bạn chọn đúng thiết bị mà còn đảm bảo tính an toàn, hiệu quả và khả năng thay thế linh hoạt cho toàn bộ hệ thống đường ống về lâu dài.

KIẾN THỨC NỀN TẢNG VỀ TIÊU CHUẨN VAN

Tiêu chuẩn van là gì?

Theo định nghĩa kỹ thuật chuẩn SEO, tiêu chuẩn van là một hệ thống các quy định nghiêm ngặt về kích thước hình học, định mức áp suất, đặc tính vật liệu và phương thức kết nối. Mục đích của tiêu chuẩn này là tạo ra một "ngôn ngữ chung" giúp các nhà sản xuất khác nhau trên thế giới có thể tạo ra những sản phẩm có khả năng lắp lẫn và hoạt động tương thích hoàn hảo trong cùng một hệ thống. Nhờ đó, quá trình thiết kế, thi công và bảo trì hệ thống đường ống trở nên dễ dàng và đồng bộ hơn, giảm thiểu rủi ro sai lệch kỹ thuật. Ngoài ra, việc tuân thủ tiêu chuẩn còn giúp đảm bảo an toàn vận hành, đặc biệt trong các môi trường áp suất và nhiệt độ cao. Đây cũng là cơ sở quan trọng để kiểm định chất lượng, đánh giá hiệu suất và tối ưu chi phí vận hành lâu dài cho toàn bộ hệ thống.

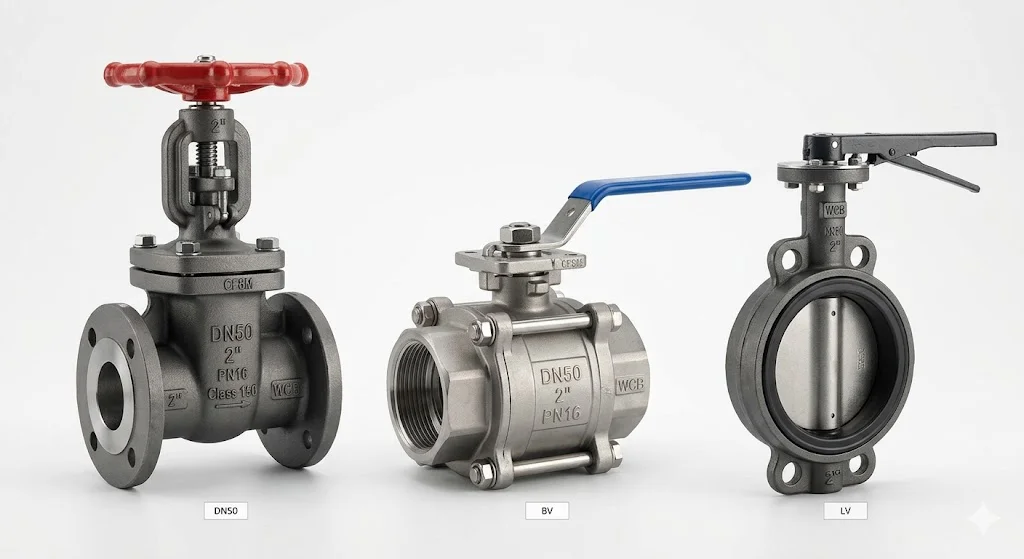

Một bộ tiêu chuẩn van đầy đủ thường bao gồm các thành phần:

• Kích thước danh nghĩa (DN): Xác định độ lớn của cửa van.

• Định mức áp suất (PN / Class / K): Xác định khả năng chịu lực tối đa của thân van ở nhiệt độ tiêu chuẩn.

• Chuẩn kết nối: Quy định chi tiết về bước ren hoặc thông số mặt bích (số lỗ bu lông, đường kính vòng tròn chia).

• Vật liệu: Quy định thành phần hóa học của gang, thép, inox để phù hợp với từng loại lưu chất.

Bản chất và giá trị của việc chuẩn hóa

Về bản chất, việc áp dụng tiêu chuẩn giúp đảm bảo tính đồng bộ tuyệt đối. Khi một hệ thống được thiết kế theo chuẩn DIN của Đức, mọi phụ kiện từ ống, co, tê cho đến van đều phải tuân thủ chuẩn DIN để kết nối khít khao. Điều này mang lại khả năng thay thế dễ dàng khi có sự cố mà không cần phải thay đổi cấu trúc đường ống. Quan trọng nhất, tiêu chuẩn là "bảo hiểm" cho an toàn vận hành, ngăn ngừa các tai nạn nổ vỡ đường ống do dùng nhầm thiết bị chịu áp thấp vào môi trường áp cao.

PHÂN TÍCH CHUYÊN SÂU CÁC TIÊU CHUẨN PHỔ BIẾN

Hiện nay, thế giới vận hành dựa trên ba "đế chế" tiêu chuẩn chính mà bất kỳ kỹ sư nào cũng phải nằm lòng.

1. Tiêu chuẩn ANSI (Mỹ)

ANSI (American National Standards Institute) là tiêu chuẩn của Hoa Kỳ, cực kỳ phổ biến trong ngành dầu khí, hóa chất và các hệ thống công nghiệp nặng.

• Đơn vị áp suất: Thường ký hiệu là Class (ví dụ: Class 150, Class 300, Class 600...).

• Đặc điểm: Van theo chuẩn ANSI thường có độ dày thân lớn, khả năng chịu áp suất và nhiệt độ cực cao, thiên về sự bền bỉ trong môi trường khắc nghiệt.

2. Tiêu chuẩn DIN (Châu Âu)

DIN (Deutsches Institut für Normung) là tiêu chuẩn của Đức, đã được chuẩn hóa thành tiêu chuẩn chung của Châu Âu (EN).

• Đơn vị áp suất: Ký hiệu là PN (Pressure Nominal - ví dụ: PN10, PN16, PN25...).

• Đặc điểm: Đây là hệ tiêu chuẩn có tính khoa học và phổ biến rộng rãi nhất thế giới, đặc biệt là trong các hệ thống cấp thoát nước, HVAC và dân dụng.

3. Tiêu chuẩn JIS (Nhật Bản)

JIS (Japanese Industrial Standards) là tiêu chuẩn công nghiệp Nhật Bản, chiếm ưu thế tại thị trường Châu Á, bao gồm cả Việt Nam.

• Đơn vị áp suất: Ký hiệu là K (ví dụ: 5K, 10K, 20K...).

• Đặc điểm: Các dòng van JIS 10K thường được dùng rất nhiều trong các nhà máy có vốn đầu tư Nhật Bản hoặc các hệ thống tàu biển.

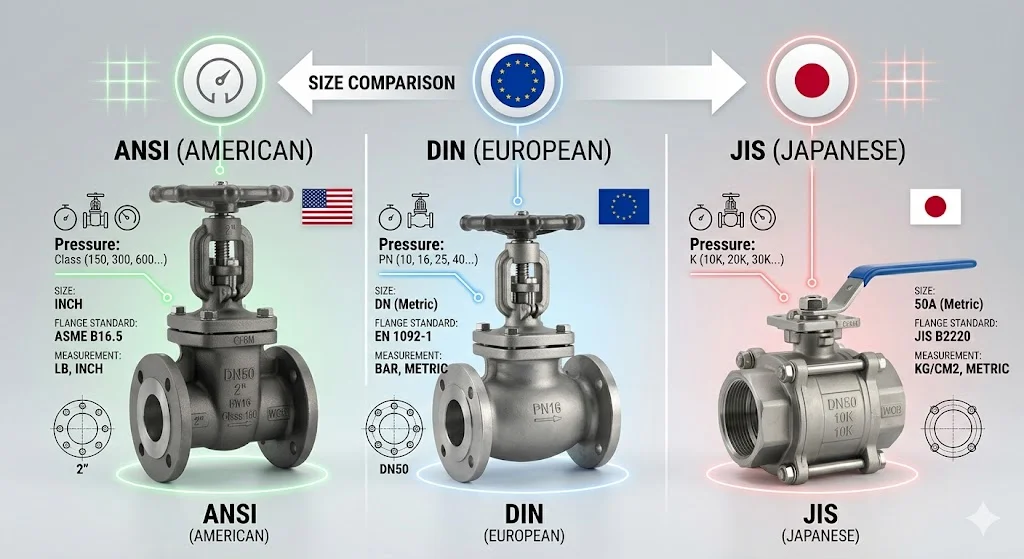

[Image comparing flange dimensions of ANSI vs DIN vs JIS standards]

Bảng so sánh nhanh các hệ tiêu chuẩn

Insight kỹ thuật: Một sai lầm chết người là cố gắng lắp mặt bích chuẩn DIN PN16 vào van chuẩn JIS 10K. Dù kích thước lỗ van có thể giống nhau, nhưng vị trí các lỗ bu lông chắc chắn sẽ lệch nhau, dẫn đến không thể lắp đặt hoặc gây rò rỉ nghiêm trọng nếu cố tình "chế" lại.

ỨNG DỤNG THỰC TẾ VÀ SAI LẦM THƯỜNG GẶP

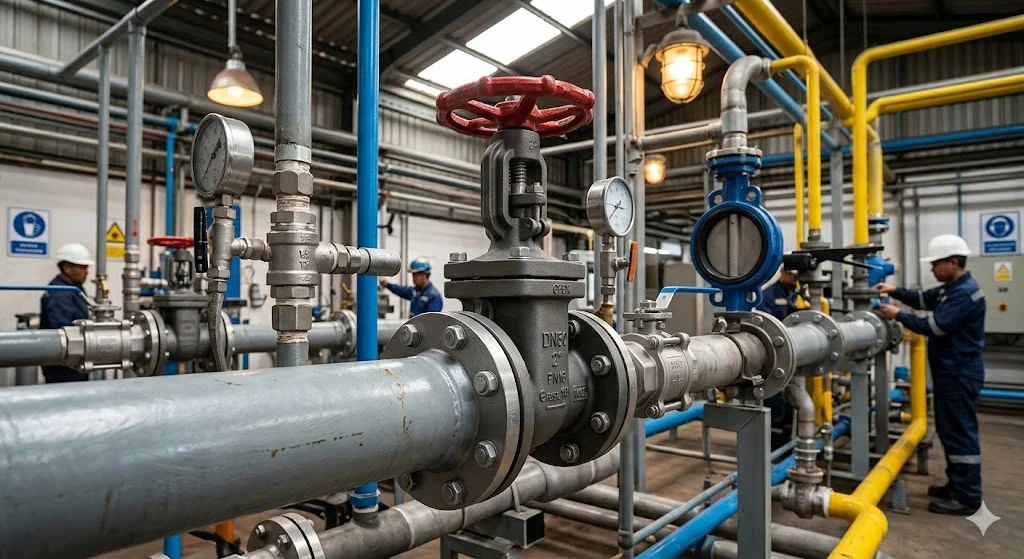

Tiêu chuẩn van xuất hiện ở đâu?

Mọi hệ thống lưu chất đều cần sự hiện diện của tiêu chuẩn:

• Hệ cấp thoát nước: Thường ưu tiên tiêu chuẩn DIN (PN10/PN16).

• Hệ thống HVAC (Điều hòa trung tâm): Dùng hỗn hợp DIN hoặc JIS tùy theo nguồn gốc thiết bị (Chiller, AHU).

• Dầu khí, lọc hóa chất: Bắt buộc dùng ANSI Class 300 trở lên để đảm bảo an toàn.

Khi nào bạn cần đặc biệt quan tâm đến tiêu chuẩn?

1. Thiết kế hệ thống mới: Quyết định chọn một hệ tiêu chuẩn xuyên suốt để tránh lãng phí chi phí chuyển đổi.

2. Thay thế van cũ: Cần kiểm tra thông số đúc nổi trên thân van cũ trước khi mua mới.

3. Nâng cấp công suất: Khi tăng áp lực bơm, tiêu chuẩn cũ có thể không còn đáp ứng được (ví dụ nâng từ PN10 lên PN16).

Sai lầm "kinh điển" của người mua hàng

• Nhầm lẫn PN với Class: Nghĩ rằng PN15 tương đương Class 150 (Thực tế Class 150 chịu áp cao hơn nhiều so với PN16).

• Quên kiểm tra tiêu chuẩn mặt bích: Chỉ quan tâm đến kích thước ống (ví dụ phi 114) mà quên mất mặt bích là loại gì.

• Dùng lẫn tiêu chuẩn: Lắp đặt theo kiểu "râu ông nọ chắp cằm bà kia" khiến hệ thống mất thẩm mỹ và tiềm ẩn nguy cơ mất an toàn.

HƯỚNG DẪN CHỌN TIÊU CHUẨN VAN PHÙ HỢP

Để không bao giờ chọn sai, hãy tuân thủ checklist sau:

• Xác định loại lưu chất: Nước sạch, hóa chất hay hơi nóng?

• Kiểm tra thiết kế hiện hữu: Hệ thống đang chạy theo chuẩn Mỹ (ANSI), Âu (DIN) hay Nhật (JIS)?

• Xác định áp suất làm việc: Áp suất tối đa của bơm là bao nhiêu bar? (Từ đó suy ra PN hoặc Class phù hợp).

• Kiểm tra kiểu kết nối: Nối ren (thường cho van nhỏ) hay mặt bích (cho van lớn)?

• Nguồn gốc xuất xứ: Thiết bị chính (Máy bơm, bồn chứa) từ quốc gia nào thường sẽ đi theo tiêu chuẩn quốc gia đó.

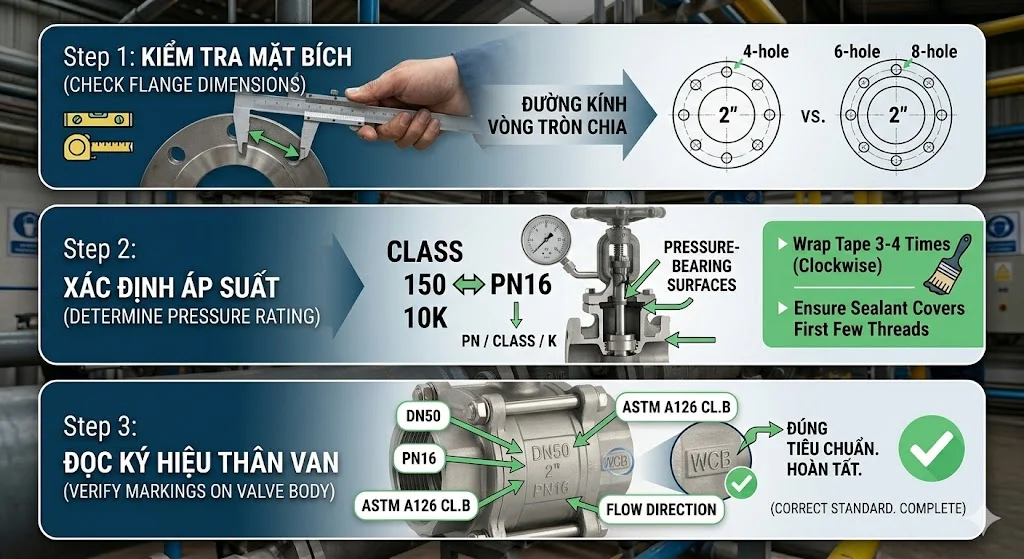

[Image showing a step-by-step checklist for selecting valve standards]

Lưu ý khi lắp đặt

1. Tuyệt đối không trộn lẫn: Van và mặt bích phải cùng một tiêu chuẩn.

2. Siết bu lông đúng lực: Theo sơ đồ đối xứng để gioăng làm kín đều, tránh vênh mặt bích.

3. Test áp suất: Sau khi lắp đặt, cần thử áp tĩnh (Hydrostatic test) để đảm bảo mọi điểm kết nối đều kín khít trước khi vận hành chính thức.

FAQ - CÂU HỎI THƯỜNG GẶP

1. PN16 và Class 150 có giống nhau không?

Không. PN16 chịu áp suất khoảng 16 bar. Class 150 chịu áp suất khoảng 20 bar ở nhiệt độ thường. Chúng có kích thước mặt bích và số lỗ bu lông hoàn toàn khác nhau.

2. Làm sao để biết van thuộc tiêu chuẩn nào nếu mất mác?

Bạn có thể dùng thước kẹp đo đường kính ngoài mặt bích và khoảng cách giữa các tâm lỗ bu lông, sau đó tra bảng tiêu chuẩn (ANSI/DIN/JIS) để xác định.

3. DN là gì và nó liên quan gì đến tiêu chuẩn van?

DN (Diameter Nominal) là đường kính danh nghĩa của lỗ van. Tiêu chuẩn van sẽ quy định cụ thể ứng với mỗi mức DN thì các thông số khác (chiều dài van, mặt bích) sẽ là bao nhiêu.

4. Tại sao tiêu chuẩn ANSI lại phổ biến trong dầu khí?

Vì ANSI có các dải Class rất cao (đến Class 2500), đáp ứng được yêu cầu áp lực cực lớn và nhiệt độ khắc nghiệt trong quá trình lọc hóa dầu mà các tiêu chuẩn khác ít phổ biến hơn.

5. Có bộ chuyển đổi giữa các tiêu chuẩn không?

Thực tế không có phụ kiện chuyển đổi trực tiếp. Cách duy nhất là dùng mặt bích chuyển (mặt bích một đầu chuẩn này, một đầu chuẩn kia) hoặc sử dụng các loại van có kiểu kết nối đặc biệt (Universal Flange).

KẾT LUẬN

Việc hiểu đúng và áp dụng chính xác tiêu chuẩn van không chỉ là yêu cầu kỹ thuật khô khan mà còn là yếu tố sống còn bảo vệ khoản đầu tư của doanh nghiệp. Một hệ thống đường ống đồng bộ về tiêu chuẩn sẽ vận hành êm ái, dễ dàng bảo trì và quan trọng nhất là loại bỏ hoàn toàn các rủi ro cháy nổ, rò rỉ do sự không tương thích thiết bị.

Đừng để những sai sót về tiêu chuẩn làm chậm trễ tiến độ công trình hay gây nguy hiểm cho đội ngũ vận hành. Hãy luôn kiểm tra kỹ các ký hiệu PN, Class hay K trên thiết bị trước khi đưa vào hệ thống.
