Van Một Chiều Chịu Nhiệt: Giải Pháp Tối Ưu Cho Hệ Thống Nhiệt Độ Cao

Trong các hệ thống công nghiệp hiện đại, việc kiểm soát dòng chảy không chỉ đơn thuần là đóng hay mở, mà còn là bài toán về sự bền bỉ trước các điều kiện khắc nghiệt. Van một chiều chịu nhiệt chính là mắt xích quan trọng đảm bảo toàn bộ quy trình vận hành an toàn, tránh những rủi ro đáng tiếc do nhiệt độ và áp suất gây ra.

Giới thiệu

Vì sao hệ thống nhiệt cần van một chiều chuyên dụng?

Khi vận hành các hệ thống lò hơi, đường ống dẫn hơi nóng hoặc dầu truyền nhiệt, các dòng van một chiều thông thường thường bộc lộ những yếu điểm chết người.

• Nhiệt độ cao làm hỏng van thường: Các loại van tiêu chuẩn thường sử dụng gioăng làm kín bằng cao su (NBR) hoặc nhựa tổng hợp (PTFE) cấp thấp. Khi nhiệt độ vượt ngưỡng 80°C, các chi tiết này bị biến dạng, nóng chảy, dẫn đến tình trạng rò rỉ hoặc kẹt van hoàn toàn.

• Dòng chảy ngược gây nguy hiểm: Trong hệ thống nhiệt, hiện tượng búa nước (water hammer) hoặc dòng chảy ngược có thể khiến áp suất tăng đột biến. Nếu van không đóng kịp thời hoặc bị hỏng do nhiệt, dòng lưu chất nóng có thể dội ngược về phía bơm hoặc nguồn cấp, gây nổ thiết bị hoặc hư hỏng máy móc trị giá hàng tỷ đồng.

• Giảm tuổi thọ hệ thống: Sự thiếu ổn định của các linh kiện không chuyên dụng buộc doanh nghiệp phải dừng máy liên tục để bảo trì, gây lãng phí thời gian và chi phí vận hành cực lớn.

Van một chiều chịu nhiệt – giải pháp bắt buộc

Việc sử dụng loại van này không còn là lựa chọn ưu tiên mà đã trở thành quy chuẩn bắt buộc trong thiết kế cơ điện.

• Vai trò trong hệ thống hơi, nước nóng: Loại van này được thiết kế để tự động ngăn chặn dòng chảy ngược ngay cả khi môi trường làm việc lên tới hàng trăm độ C. Nó bảo vệ máy bơm, lò hơi và duy trì áp suất ổn định cho toàn bộ mạng lưới đường ống.

• Mục tiêu bài viết: Bài viết này sẽ phân tích chuyên sâu về cấu tạo, vật liệu và cách lựa chọn loại van này sao cho tối ưu nhất về chi phí và hiệu năng, giúp nhà quản lý vận hành hệ thống một cách an toàn và bền bỉ.

KIẾN THỨC NỀN

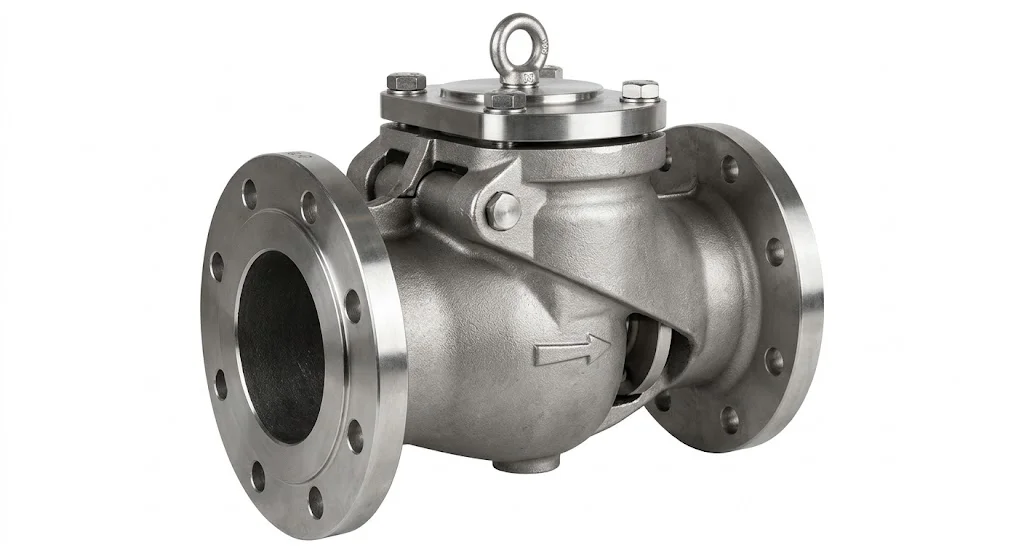

Van một chiều chịu nhiệt là gì?

Định nghĩa: Van một chiều chịu nhiệt là dòng thiết bị cơ khí chỉ cho phép lưu chất (lỏng, khí, hơi) đi qua theo một hướng duy nhất và được chế tạo từ các vật liệu đặc biệt có khả năng giữ nguyên tính chất vật lý, hóa học trong môi trường nhiệt độ cao (thường từ 100°C đến hơn 400°C).

Đặc điểm nhận biết:

• Vật liệu: Thường được đúc từ gang cầu, thép carbon (WCB) hoặc inox (SUS304, SUS316).

• Thiết kế làm kín: Sử dụng làm kín bằng kim loại (Metal to Metal) thay vì gioăng mềm.

• Cơ chế: Hoàn toàn tự động, vận hành dựa trên sự chênh lệch áp suất.

Nguyên lý hoạt động

Nguyên lý của van dựa trên sự cân bằng giữa áp lực dòng chảy và trọng lực (hoặc lực lò xo) của đĩa van.

1. Cơ chế mở: Khi áp suất đầu vào lớn hơn áp suất đầu ra cộng với lực cản (lò xo hoặc trọng lượng đĩa), đĩa van sẽ bị đẩy khỏi vị trí đóng, cho phép lưu chất đi qua.

2. Cơ chế đóng: Ngay khi dòng chảy dừng lại hoặc có xu hướng quay ngược, áp suất đầu ra cộng với lực đàn hồi của lò xo (hoặc trọng lực đĩa) sẽ ép chặt đĩa van vào ghế van (seat), ngăn chặn hoàn toàn dòng chảy ngược.

3. Tại sao không cần điều khiển: Đây là thiết bị vận hành thụ động. Việc không phụ thuộc vào điện hay khí nén giúp van hoạt động tin cậy ngay cả khi hệ thống gặp sự cố mất điện đột ngột.

PHÂN TÍCH CHUYÊN SÂU

Phân loại van một chiều chịu nhiệt.

Để chọn đúng loại van, kỹ sư cần hiểu rõ đặc tính kỹ thuật của từng loại cấu tạo:

• Van lá lật (Swing Check Valve): Đĩa van gắn trên một trục bản lề, mở ra khi có dòng chảy và đóng lại do trọng lực. Loại này có ưu điểm là lưu lượng lớn, ít gây tổn thất áp suất, cực kỳ phổ biến trong hệ thống nước nóng quy mô lớn.

• Van lò xo (Spring Check Valve): Sử dụng lực đẩy của lò xo để giữ đĩa van ở trạng thái đóng. Loại này có thể lắp đặt ở mọi vị trí (ngang hoặc đứng) và phản ứng rất nhanh với sự thay đổi của dòng chảy.

• Van cánh bướm (Dual Plate Check Valve): Có hai cánh van hình bán nguyệt. Thiết kế này giúp giảm thiểu hiện tượng búa nước và tiết kiệm không gian lắp đặt.

Về mặt vật liệu, các dòng van chịu nhiệt thường được phân chia thành:

• Gang chịu nhiệt: Giá thành hợp lý, chịu được nhiệt độ trung bình (đến 200°C).

• Thép (Cast Steel): Chịu được áp suất rất cao và nhiệt độ lên tới 400°C, thường dùng cho hơi bão hòa.

• Inox (Stainless Steel): Chống ăn mòn hóa chất và chịu nhiệt cực tốt, đảm bảo độ tinh khiết cho dòng chảy.

Thông số kỹ thuật quan trọng

Khi tra cứu tài liệu kỹ thuật, bạn cần đặc biệt lưu ý đến các chỉ số sau:

• Nhiệt độ làm việc: Phải lớn hơn nhiệt độ thực tế của hệ thống ít nhất 20%. Ví dụ, nếu hơi nước ở 180°C, bạn nên chọn van có ngưỡng chịu nhiệt tối thiểu 220°C.

• Áp suất (PN/Class): Thể hiện khả năng chịu tải của thân van. Các tiêu chuẩn phổ biến bao gồm PN16, PN25 hoặc Class 150, Class 300.

• Kích thước (DN): Phải phù hợp với đường kính ống để tránh tình trạng thắt nút cổ chai hoặc rung lắc.

• Môi trường sử dụng: Xác định rõ là hơi nước (Steam), dầu nóng (Thermal Oil) hay nước nóng để chọn loại gioăng làm kín phù hợp.

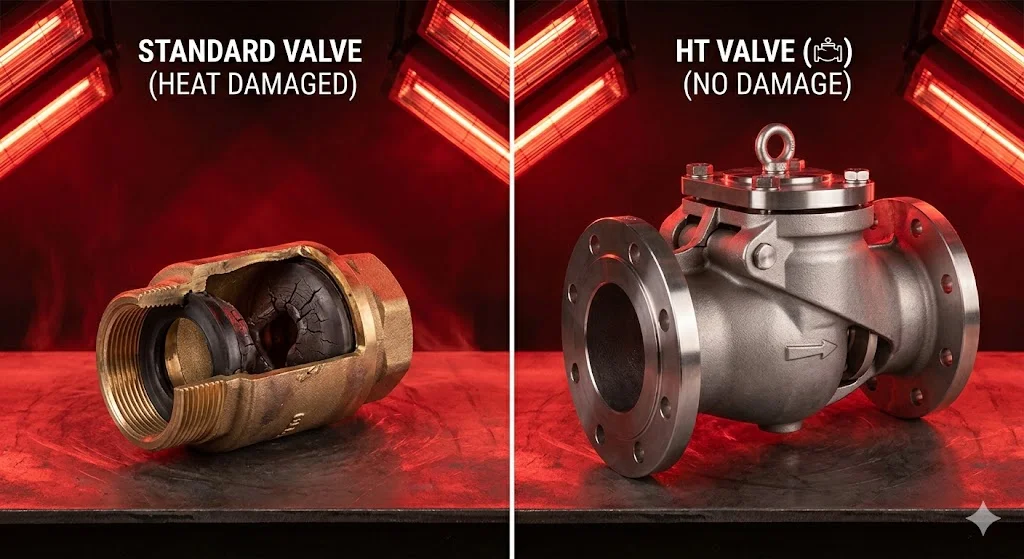

So sánh van chịu nhiệt và van thường

Kết luận chuyên gia: Sử dụng van thường cho hệ thống nóng là một sai lầm chết người. Van một chiều chịu nhiệt là khoản đầu tư bắt buộc để bảo vệ tài sản và tính mạng con người.

ỨNG DỤNG THỰC TẾ

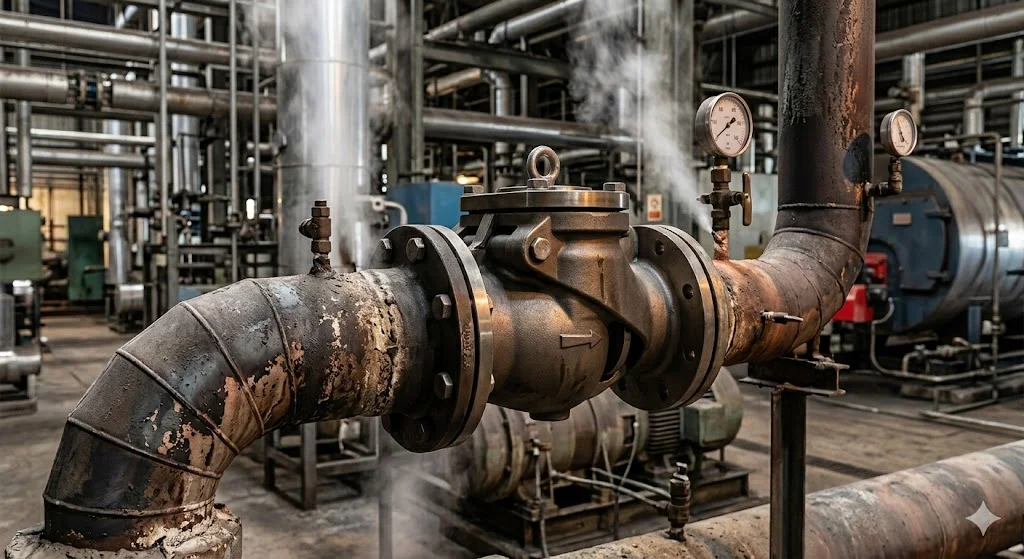

Khi nào cần dùng van một chiều chịu nhiệt?

Thực tế vận hành cho thấy, có 4 khu vực "nhạy cảm" nhất thiết phải sử dụng dòng van này:

• Hệ thống lò hơi (Boiler): Ngăn nước nóng từ lò hơi chảy ngược về bơm cấp khi bơm dừng hoạt động.

• Đường ống nước nóng trung tâm: Trong các tòa nhà, khách sạn, giúp duy trì áp lực trong các vòng tuần hoàn nước nóng.

• Hệ thống dầu nóng: Sử dụng trong các nhà máy dệt nhuộm, thực phẩm nơi dầu truyền nhiệt có thể lên tới 300°C.

• Nhà máy công nghiệp: Các quy trình hóa chất, sấy khô cần duy trì luồng khí nóng ổn định.

Những sai lầm thường gặp trong lắp đặt và vận hành

Nhiều doanh nghiệp gặp sự cố không phải do van hỏng mà do sai sót trong khâu lựa chọn:

• Dùng van thường cho nước nóng: Đây là lỗi phổ biến nhất. Sau một thời gian ngắn, gioăng cao su sẽ bị mủn, khiến van không còn khả năng đóng kín.

• Chọn sai vật liệu: Dùng van gang cho môi trường hơi áp suất cao có thể gây nứt vỡ thân van do sốc nhiệt.

• Lắp sai chiều dòng chảy: Trên thân van luôn có mũi tên chỉ hướng. Lắp ngược sẽ khiến hệ thống bị tắc nghẽn hoàn toàn.

• Không kiểm tra định kỳ: Các tạp chất trong hơi nước có thể đóng cặn trên đĩa van, khiến van bị kẹt ở trạng thái mở hoặc đóng không khít.

HƯỚNG DẪN & CHECKLIST CHUẨN KỸ THUẬT

Cách chọn van một chiều chịu được nhiệt đúng

Để sở hữu một hệ thống vận hành trơn tru, hãy tuân thủ quy trình chọn lọc sau:

1. Xác định nhiệt độ làm việc: Đây là thông số ưu tiên hàng đầu. Hãy kiểm tra nhiệt độ thực tế tại điểm lắp đặt.

2. Chọn vật liệu phù hợp: * Hơi nước áp thấp: Gang cầu.

   • Hơi nước áp cao/Dầu nóng: Thép carbon.

   • Thực phẩm/Hóa chất: Inox.

3. Chọn kiểu kết nối: Lắp ren cho ống nhỏ (dưới DN50), lắp bích cho ống lớn hoặc các vị trí cần tháo lắp thường xuyên.

Cách sử dụng và bảo trì hiệu quả

• Lắp đúng chiều: Luôn tuân theo ký hiệu mũi tên trên thân van.

• Tránh sốc nhiệt: Khi khởi động hệ thống, cần gia nhiệt từ từ để vật liệu van giãn nở đồng đều.

• Bảo trì định kỳ: Ít nhất 6 tháng/lần, cần kiểm tra độ nhạy của đĩa van và tình trạng của ghế van (seat).

Checklist nhanh cho kỹ thuật viên

• [ ] Van có đúng thông số nhiệt độ yêu cầu không?

• [ ] Áp suất định danh của van có lớn hơn áp suất hệ thống không?

• [ ] Kiểm tra rò rỉ tại các vị trí kết nối sau khi lắp đặt.

• [ ] Hướng mũi tên đã trùng với hướng dòng chảy chưa?

FAQ - CÂU HỎI THƯỜNG GẶP

1. Van một chiều chịu nhiệt chịu được bao nhiêu độ?

Tùy vào vật liệu, van gang thường chịu được 200°C, van thép lên tới 400°C và các dòng đặc chủng có thể chịu trên 500°C.

2. Có thể dùng van một chiều chịu được nhiệt cho nước lạnh không?

Hoàn toàn được. Tuy nhiên, điều này gây lãng phí về mặt chi phí vì giá thành van chịu nhiệt thường cao hơn van thông thường.

3. Van nào phù hợp nhất cho hệ thống lò hơi công nghiệp?

Lựa chọn tối ưu thường là van một chiều lá lật bằng thép đúc hoặc van một chiều hơi dạng chữ ngã (Lift Check Valve) để đảm bảo độ kín khít tuyệt đối.

4. Tại sao van của tôi vẫn bị rò rỉ dù là loại chịu nhiệt?

Có thể do bụi bẩn, xỉ hàn bám vào ghế van hoặc bạn chọn loại làm kín kim loại nhưng bề mặt gia công chưa đạt chuẩn (độ bóng kém).

KẾT LUẬN

Việc trang bị van một chiều chịu nhiệt đúng chuẩn là giải pháp "phòng bệnh hơn chữa bệnh" cho mọi hệ thống nhiệt. Nó không chỉ bảo vệ các thiết bị đắt tiền như máy bơm, lò hơi mà còn giúp tiết kiệm đáng kể chi phí năng lượng và bảo trì về lâu dài. Đừng đánh đổi sự an toàn của hệ thống bằng những dòng van kém chất lượng hoặc không phù hợp thông số.
