Van tiết lưu chiller: "Trái tim" điều tiết quyết định hiệu suất hệ thống làm lạnh

Trong vận hành hệ thống điều hòa trung tâm, không ít kỹ sư gặp phải tình huống tréo ngoe: Hệ thống máy làm lạnh nước vẫn còn rất mới, các thông số dàn nóng và dàn lạnh đều đạt chuẩn, nhưng công suất giải nhiệt thực tế lại không đạt kỳ vọng. Chiller hoạt động chập chờn, áp suất biến động liên tục và đặc biệt là hóa đơn tiền điện tăng vọt một cách bất thường.

Nguyên nhân của những vấn đề nhức nhối này thường không nằm ở các thiết bị kích thước lớn, mà lại ẩn giấu tại một chi tiết nhỏ nhưng cực kỳ quan trọng: van tiết lưu chiller. Được ví như "trái tim điều tiết" của chu trình nhiệt động lực học, bộ phận này đóng vai trò then chốt trong việc kiểm soát lưu lượng môi chất lạnh. Việc hiểu sai hoặc lựa chọn sai loại van tiết lưu không chỉ làm giảm tuổi thọ máy nén mà còn khiến toàn bộ hệ thống vận hành kém hiệu quả, gây lãng phí ngân sách vận hành khổng lồ cho doanh nghiệp.

KIẾN THỨC NỀN TẢNG

Van tiết lưu chiller là gì?

Theo định nghĩa chuyên ngành (SEO Snippet), van tiết lưu chiller là thiết bị có chức năng điều chỉnh lưu lượng và giảm áp suất của môi chất lạnh (gas lạnh) từ trạng thái lỏng áp suất cao, nhiệt độ cao sang trạng thái hỗn hợp lỏng/hơi áp suất thấp, nhiệt độ thấp trước khi đi vào dàn bay hơi.

Thiết bị này đóng ba vai trò sống còn trong hệ thống làm lạnh nước:

• Giảm áp suất môi chất: Tạo điều kiện cho môi chất lạnh bay hơi ở nhiệt độ thấp để hấp thụ nhiệt từ nước.

• Điều chỉnh lưu lượng gas: Cung cấp chính xác lượng môi chất cần thiết dựa trên tải lạnh thực tế của tòa nhà hoặc nhà máy.

• Ổn định hiệu suất: Giữ cho độ quá nhiệt tại đầu ra của dàn bay hơi luôn ở mức an toàn, bảo vệ máy nén khỏi hiện tượng va đập thủy lực (ngập lỏng).

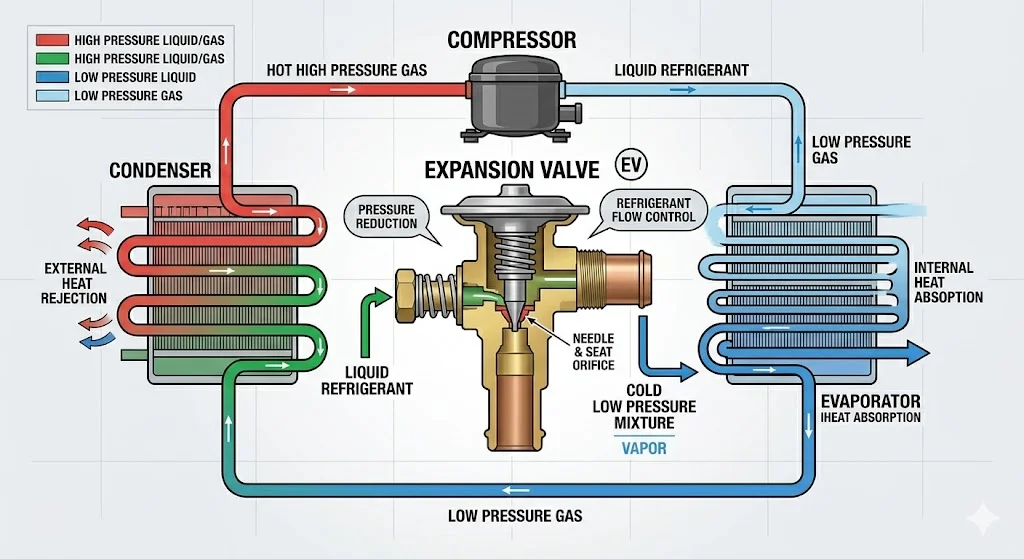

Nguyên lý hoạt động của van tiết lưu chiller

Quá trình tiết lưu là một bước chuyển đổi trạng thái vật lý đặc biệt trong chu trình lạnh. Sau khi môi chất lạnh được ngưng tụ thành chất lỏng ở dàn ngưng với áp suất và nhiệt độ cao, nó sẽ đi qua van tiết lưu chiller.

Tại đây, do tiết diện đường ống bị thu hẹp đột ngột, dòng môi chất bị cản trở mạnh, dẫn đến sự sụt giảm áp suất đột ngột (quá trình giãn nở đẳng enthalpy). Kết quả là môi chất lạnh ra khỏi van ở trạng thái nhiệt độ cực thấp, sẵn sàng đi vào dàn lạnh để thu nhiệt từ môi trường.

Bản chất kỹ thuật: Đây là quá trình biến đổi tương quan giữa nhiệt độ và áp suất để tạo ra hiệu ứng làm lạnh sâu. Nếu van mở quá lớn, môi chất lỏng sẽ chảy tràn vào máy nén gây hỏng hóc; nếu mở quá nhỏ, hệ thống sẽ thiếu gas, dàn lạnh bị đóng băng và chiller không thể làm mát nước hiệu quả.

PHÂN TÍCH CHUYÊN SÂU

Các loại van tiết lưu chiller phổ biến hiện nay

Tùy vào quy mô và yêu cầu về độ chính xác của hệ thống HVAC, các nhà thầu thường lựa chọn một trong ba loại van sau:

1. Van tiết lưu nhiệt (Thermal Expansion Valve - TXV)

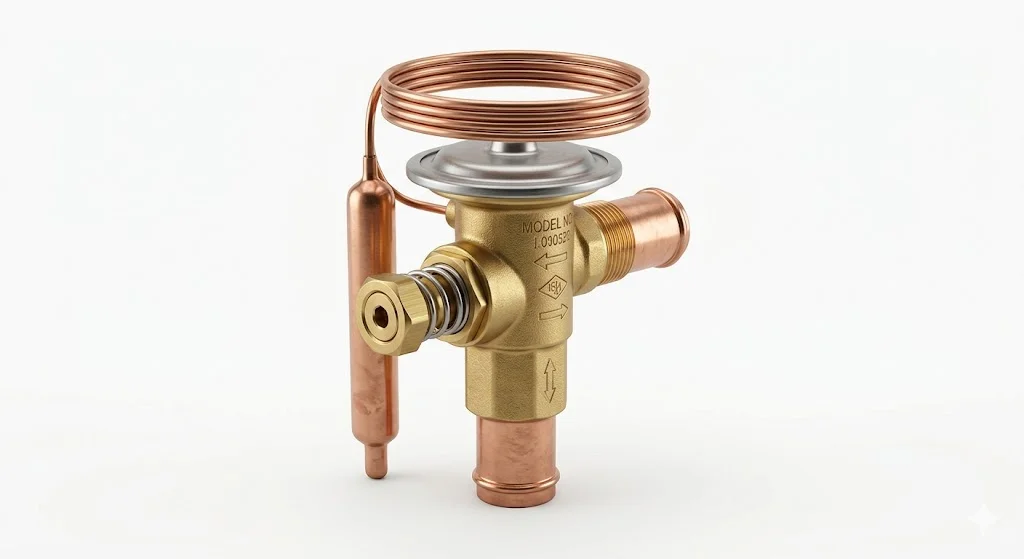

Đây là loại van hoạt động dựa trên cơ chế cơ học, sử dụng một bầu cảm biến nhiệt độ đặt ở đầu ra dàn lạnh.

• Cơ chế: Khi nhiệt độ đầu ra tăng cao (tải lạnh lớn), áp suất trong bầu cảm biến đẩy màng van mở rộng để cấp thêm gas.

• Ưu điểm: Độ bền cao, không cần nguồn điện, phù hợp cho các hệ thống chiller quy mô vừa và nhỏ.

2. Van tiết lưu điện tử (Electronic Expansion Valve - EEV)

Van EEV là đỉnh cao của công nghệ điều tiết môi chất hiện đại.

• Cơ chế: Sử dụng cảm biến nhiệt độ và áp suất truyền tín hiệu về bộ điều khiển (Controller). Bộ điều khiển sẽ tính toán chính xác số bước (steps) để motor bước (stepping motor) đóng/mở van.

• Ưu điểm: Độ chính xác cực cao, phản ứng tức thì với sự thay đổi của tải lạnh, giúp tiết kiệm từ 15-25% điện năng tiêu thụ.

3. Van tiết lưu mao (Capillary tube)

Được thiết kế dưới dạng ống đồng tiết diện siêu nhỏ với chiều dài tính toán sẵn. Loại này không thể điều chỉnh được lưu lượng theo tải nên hầu như chỉ dùng trong các hệ thống làm lạnh rời hoặc chiller mini công suất thấp.

Thông số kỹ thuật quan trọng cần biết

Khi lựa chọn loại van này, việc nhầm lẫn thông số có thể dẫn đến sự mất cân bằng hệ thống nghiêm trọng. Các kỹ sư cần đặc biệt lưu tâm:

• Công suất lạnh (Tonnage): Phải tương thích với công suất của máy nén và dàn bay hơi.

• Loại môi chất lạnh: Van thiết kế cho gas R22 không thể dùng cho R134a hoặc R410A do sự khác biệt về đặc tính áp suất - nhiệt độ.

• Dải nhiệt độ làm việc: Ảnh hưởng đến độ nhạy của lò xo hoặc cảm biến điện tử.

• Kích thước kết nối: Đảm bảo khớp với đường ống lỏng để tránh sụt áp không mong muốn.

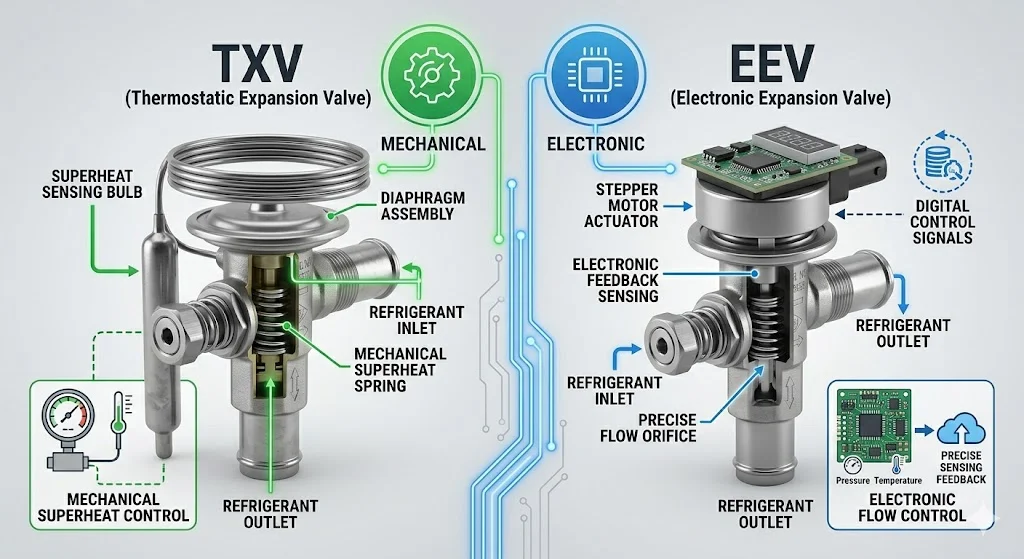

So sánh TXV vs EEV – Nên chọn loại nào?

Kết luận chuyên gia: Đối với các hệ thống Chiller giải nhiệt nước quy mô lớn tại các tòa nhà hạng A hoặc nhà máy dược phẩm, van tiết lưu điện tử (EEV) là khoản đầu tư thông minh nhất để tối ưu hóa chi phí vận hành lâu dài. Với các hệ thống giải nhiệt gió quy mô nhỏ, TXV vẫn là lựa chọn bền bỉ và kinh tế.

ỨNG DỤNG THỰC TẾ

Khi nào cần sử dụng van tiết lưu chiller?

Mọi hệ thống chiller dù là giải nhiệt gió hay giải nhiệt nước đều bắt buộc phải có van tiết lưu. Tuy nhiên, việc tính toán lắp đặt thường tập trung mạnh vào các khu vực:

• Hệ HVAC công nghiệp: Đảm bảo duy trì nhiệt độ chính xác cho dây chuyền sản xuất.

• Trung tâm dữ liệu (Data Center): Nơi yêu cầu tải lạnh biến thiên liên tục và đòi hỏi sự ổn định tuyệt đối.

• Trung tâm thương mại: Tối ưu hóa điện năng theo lượng người ra vào trong ngày.

Sai lầm thường gặp và hậu quả "đắt giá"

Sai lầm phổ biến nhất của các đơn vị bảo trì là chọn loại van này có công suất lớn hơn thực tế với suy nghĩ "thừa còn hơn thiếu".

• Hậu quả: Van sẽ liên tục đóng mở (hiện tượng săn - hunting), gây ra những đợt sóng áp suất làm máy nén nhanh hỏng và dàn lạnh không thể bay hơi hết gas, dẫn đến ngập lỏng máy nén.

• Ngược lại: Chọn van quá nhỏ sẽ làm máy nén chạy quá nóng, hiệu suất giải nhiệt giảm sâu, hệ thống chạy liên tục không ngắt nhưng không đủ lạnh.

HƯỚNG DẪN / CHECKLIST CHỌN VÀ VẬN HÀNH

Cách chọn van tiết lưu chiller đúng chuẩn chuyên gia

Để đảm bảo hệ thống vận hành êm ái, hãy tuân thủ checklist 5 bước sau:

1. Xác định chính xác công suất lạnh: Dựa trên catalogue của Chiller.

2. Kiểm tra loại gas lạnh đang dùng: Đảm bảo mã van khớp với loại môi chất (ví dụ mã van cho R134a khác hoàn toàn R404A).

3. Lựa chọn kiểu điều tiết: Ưu tiên EEV cho các hệ thống yêu cầu tiết kiệm điện.

4. Kiểm tra dải áp suất: Đảm bảo van chịu được áp suất ngưng tụ cao nhất vào mùa hè.

5. Thương hiệu uy tín: Ưu tiên các hãng lớn có dịch vụ hỗ trợ kỹ thuật và phụ tùng thay thế sẵn có.

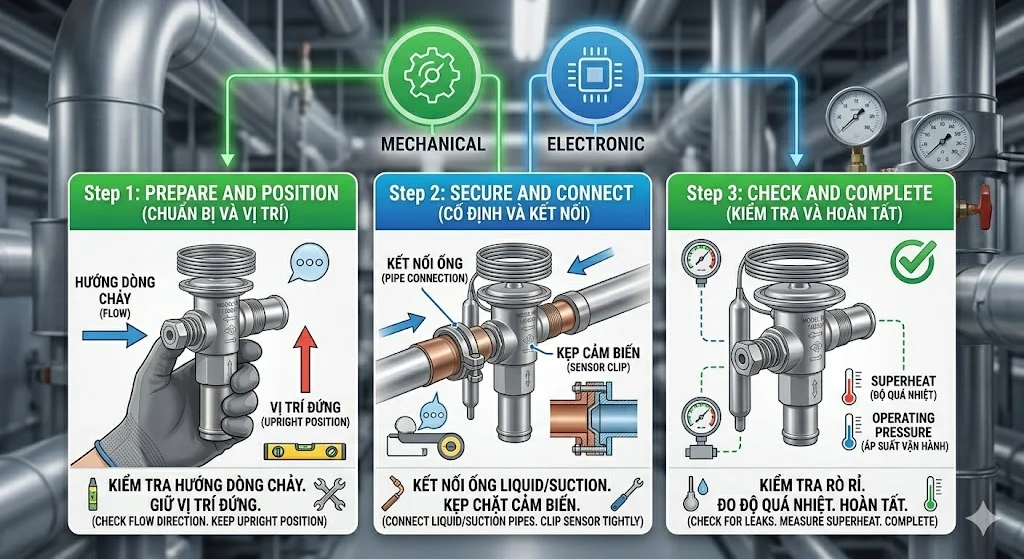

Lưu ý quan trọng khi lắp đặt và vận hành

• Vị trí bầu cảm biến (đối với TXV): Phải được kẹp chặt vào đầu ra của dàn bay hơi, bọc cách nhiệt kỹ lưỡng để không bị ảnh hưởng bởi nhiệt độ môi trường.

• Lắp đúng chiều: Luôn tuân theo mũi tên hướng dòng chảy trên thân van.

• Lọc phin: Luôn lắp lọc phin phía trước van tiết lưu để ngăn chặn mạt kim loại hoặc ẩm làm tắc nghẽn kim phun của van.

FAQ - CÂU HỎI THƯỜNG GẶP

1. Van tiết lưu chiller có bắt buộc không?

Hoàn toàn bắt buộc. Đây là một trong bốn thiết bị cơ bản cấu thành nên chu trình lạnh nén hơi. Không có van tiết lưu, hệ thống không thể tạo ra sự sụt giảm áp suất để làm lạnh.

2. Dấu hiệu nhận biết van tiết lưu này bị hỏng là gì?

 Hệ thống xuất hiện các dấu hiệu: Dàn lạnh bị bám tuyết (do thiếu gas cục bộ), máy nén chạy quá nóng, hoặc chiller báo lỗi áp suất thấp liên tục dù gas vẫn đầy.

3. Bao lâu cần bảo trì van tiết lưu một lần?

Định kỳ 6–12 tháng. Việc bảo trì chủ yếu bao gồm kiểm tra độ kín, vệ sinh phin lọc và kiểm tra các đầu nối dây tín hiệu đối với van điện tử.

4. Có thể sửa van tiết lưu bị tắc không?

Nếu tắc do bẩn, có thể vệ sinh phin lọc. Tuy nhiên, nếu van bị kẹt cơ học hoặc hỏng màng xếp, việc thay thế mới là giải pháp an toàn và kinh tế nhất để tránh hỏng hóc dây chuyền lên máy nén.

KẾT LUẬN

Van tiết lưu chiller tuy chỉ chiếm một phần rất nhỏ trong tổng chi phí của hệ thống HVAC, nhưng lại là yếu tố cốt lõi quyết định đến 90% hiệu suất làm việc và mức tiêu thụ điện năng. Việc chọn đúng loại van, đặc biệt là ưu tiên các dòng van điện tử hiện đại, chính là chìa khóa để doanh nghiệp tối ưu hóa chi phí vận hành và bảo vệ các thiết bị đắt tiền như máy nén khí.

Đừng để hệ thống Chiller triệu đô của bạn hoạt động kém hiệu quả chỉ vì một chiếc van không đạt chuẩn. Hãy chú trọng vào việc kiểm tra, lựa chọn và bảo trì thiết bị này theo đúng quy trình kỹ thuật.
