Ball Valve 4 Là Gì? Hướng Dẫn Chọn Van Bi 4 Inch Chuẩn Kỹ Thuật

Khi duyệt catalog thiết bị hoặc nhận báo giá vật tư cho các dự án đường ống công nghiệp, bạn thường bắt gặp thông số ball valve 4. Tuy nhiên, đối với những người mới tiếp cận hoặc không chuyên về kỹ thuật, con số "4" này đôi khi gây ra sự nhầm lẫn đáng tiếc. Liệu "4" là mã model, áp suất hay là kích thước?

Việc không hiểu rõ bản chất của thiết bị dẫn đến những hệ quả nghiêm trọng: chọn sai kích thước khiến van không thể lắp vừa đường ống, hoặc chọn sai tiêu chuẩn mặt bích gây rò rỉ lưu chất, làm sụt giảm hiệu suất toàn hệ thống. Trong những trường hợp xấu nhất, sự không tương thích về áp suất có thể gây nổ van, đe dọa an toàn lao động.

Bài viết này sẽ đóng vai trò là một cẩm nang chuyên sâu, giúp bạn hiểu rõ về ball valve 4 từ định nghĩa, quy đổi kích thước cho đến các tiêu chuẩn kỹ thuật khắt khe nhất để đảm bảo hệ thống của bạn vận hành hoàn hảo.

Ball valve 4 là gì? Định nghĩa và quy đổi kích thước chuẩn

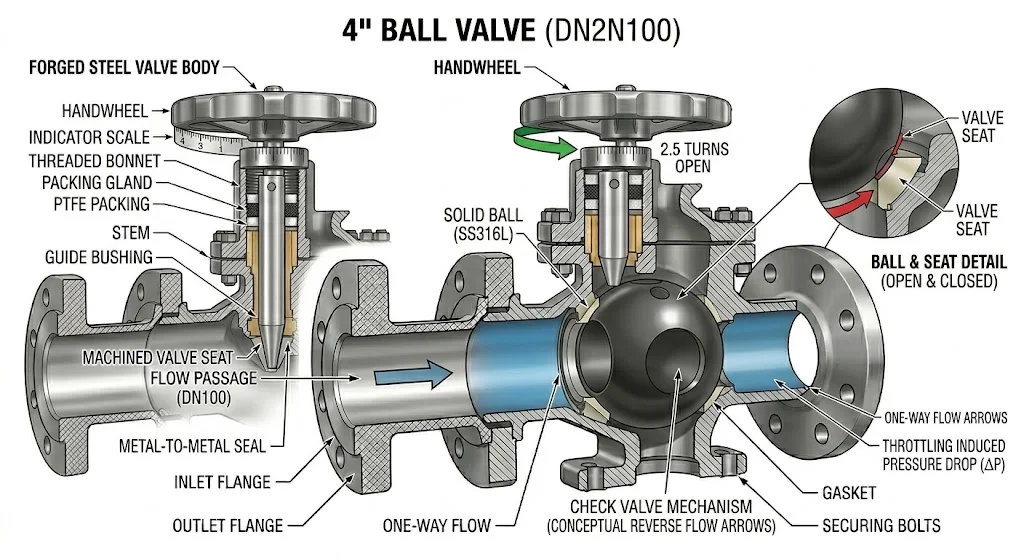

Trong ngành van công nghiệp, ball valve 4 là cách gọi tắt của van bi có kích thước danh định là 4 inch. Đây là một trong những kích cỡ phổ biến nhất thuộc phân khúc van trung bình-lớn, được thiết kế để kiểm soát dòng lưu chất trong các hệ thống đường ống có lưu lượng vận chuyển cao.

Để hiểu rõ hơn về con số này, chúng ta cần nắm vững các thông số quy đổi tương đương:

• Kích thước danh định (Nominal Diameter): Thường ký hiệu là DN100.

• Hệ inch: 4 inch.

• Đường kính ngoài của ống (Outside Diameter - OD): Theo tiêu chuẩn phổ biến, ống 4 inch sẽ có đường kính ngoài xấp xỉ 114 mm.

Cần nhấn mạnh rằng, ký hiệu "4" ở đây thuần túy chỉ kích thước thông thủy của van, không đại diện cho bất kỳ mã hiệu của nhà sản xuất hay đặc tính áp suất nào. Van bi có kích thước danh định là 4 inch đóng vai trò là "chốt chặn" quan trọng trong các trục đường ống chính của tòa nhà, nhà máy hoặc trạm bơm.

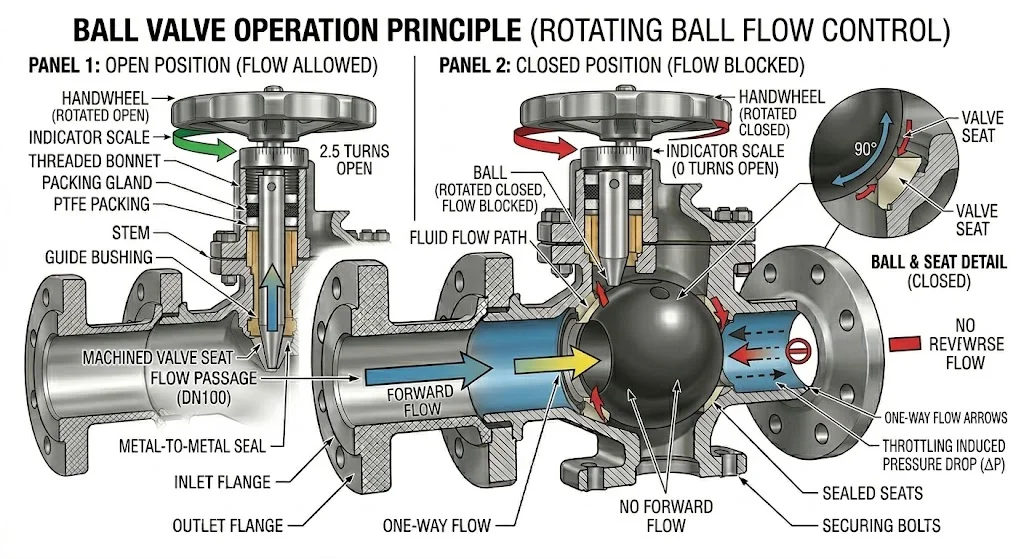

Nguyên lý hoạt động của van bi có kích thước danh định là 4 inch: Cơ chế đóng mở 90 độ

Về cơ bản, van bi có kích thước danh định là 4 inch vận hành dựa trên một cơ chế cơ khí đơn giản nhưng cực kỳ tin cậy. Trái tim của van là một viên bi kim loại hoặc nhựa được khoét rỗng (gọi là lỗ bore).

Cơ chế hoạt động cụ thể như sau:

• Trạng thái mở: Khi tay gạt hoặc bộ điều khiển xoay một góc 90°, lỗ rỗng của bi sẽ nằm song song với hướng dòng chảy, cho phép lưu chất đi qua với lực cản thấp nhất.

• Trạng thái đóng: Khi xoay ngược lại 90°, phần thân kín của viên bi sẽ chắn ngang dòng chảy. Nhờ vào các vòng đệm (seat) ép sát vào bề mặt bi, van tạo ra độ kín khít tuyệt đối, ngăn chặn rò rỉ hoàn toàn.

Insight chuyên gia: Với kích thước lớn như size 4 inch, lực ma sát giữa bi và vòng đệm là rất lớn. Do đó, các dòng van bi có kích thước danh định là 4 inch thường được trang bị tay gạt dài để trợ lực hoặc tích hợp bộ truyền động điện/khí nén để tối ưu hóa việc đóng mở nhanh, giảm sức người và đảm bảo tính chính xác trong điều khiển tự động.

Phân loại van bi có kích thước danh định là 4 inch phổ biến trên thị trường

Do ứng dụng đa dạng, van bi có kích thước danh định là 4 inch được sản xuất với nhiều biến thể về vật liệu và kiểu thiết kế để phù hợp với từng môi trường lưu chất cụ thể:

Phân loại theo vật liệu cấu tạo

• Inox (SUS304, SUS316): Khả năng chống ăn mòn tuyệt vời, dùng cho hóa chất, thực phẩm hoặc môi trường khắc nghiệt.

• Gang (Cast Iron/Ductile Iron): Độ bền cơ học cao, giá thành hợp lý, phổ biến nhất trong hệ thống cấp thoát nước và PCCC.

• Nhựa (PVC, UPVC, PPH): Trọng lượng nhẹ, chống axit và kiềm tốt, thường dùng trong xử lý nước thải hoặc hồ bơi.

Kiểu kết nối đặc thù cho size lớn

Với kích thước 4 inch, kiểu kết nối mặt bích (Flanged) là sự lựa chọn tối ưu và phổ biến nhất. Kết nối này giúp việc lắp đặt và bảo trì dễ dàng hơn, đồng thời chịu được áp lực rung lắc tốt hơn so với kiểu nối ren (vốn rất hiếm gặp ở size lớn này vì khó đảm bảo độ kín).

Thiết kế thân van

• Full Port: Đường kính lỗ bi bằng đúng đường kính ống (100mm), không gây sụt áp.

• Reduced Port: Lỗ bi nhỏ hơn một cấp so với đường ống, giúp giảm chi phí và kích thước van nhưng sẽ gây sụt áp nhẹ.

Thông số kỹ thuật quan trọng của van bi có kích thước danh định là 4 inch

Việc nắm vững các thông số kỹ thuật dưới đây là điều kiện tiên quyết để bạn không chọn sai thiết bị:

1. Kích thước: DN100 / 4" / Phi 114.

2. Áp suất làm việc (Pressure Rating): Các mức phổ biến như PN10, PN16, PN25 hoặc Class 150, Class 300. Việc chọn sai áp suất (ví dụ dùng van PN10 cho hệ thống PN16) sẽ gây ra rò rỉ hoặc vỡ thân van khi áp lực tăng cao.

3. Nhiệt độ làm việc: Tùy thuộc vào vật liệu làm kín (PTFE thường chịu được 180°C, trong khi các loại gioăng cao su chỉ chịu được dưới 100°C).

4. Tiêu chuẩn mặt bích: Đây là điểm cực kỳ quan trọng. Bạn phải chọn van có tiêu chuẩn mặt bích (ANSI, JIS 10K, DIN) trùng khớp với mặt bích đã hàn trên đường ống, nếu không các lỗ bu lông sẽ không khớp nhau.

Giải thích chuyên sâu: Nếu hệ thống của bạn yêu cầu sự khắt khe về an toàn, hãy luôn kiểm tra chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) của thiết bị để đảm bảo van chịu được áp suất thử nghiệm cao hơn 1.5 lần áp suất làm việc thực tế.

So sánh ball valve 4 với các kích thước lân cận

Tại sao size 4 inch lại là lựa chọn "vàng" trong nhiều dự án? Hãy cùng so sánh:

Insight: Van bi có kích thước danh định là 4 inch là điểm giao thoa hoàn hảo giữa khả năng tải lưu lượng lớn và chi phí đầu tư hợp lý. Nó không quá cồng kềnh như size 6 inch nhưng lại mạnh mẽ hơn gấp nhiều lần so với các dòng van nhỏ.

Ứng dụng thực tế và sai lầm thường gặp khi mua van bi có kích thước danh định là 4 inch

Khi nào bạn nên trang bị ball valve 4?

Dòng van này là sự lựa chọn hàng đầu cho các hệ thống:

• Hệ thống PCCC: Lắp đặt tại các trạm bơm nước chữa cháy của tòa nhà.

• Hệ thống HVAC: Điều khiển dòng nước lạnh/nóng trong các tháp giải nhiệt trung tâm.

• Xử lý nước thải: Sử dụng van bi nhựa hoặc inox để kiểm soát dòng thải công nghiệp.

• Nhà máy thực phẩm & đồ uống: Dùng van inox vi sinh để đảm bảo an toàn vệ sinh.

Những sai lầm "đắt giá" cần tránh

1. Nhầm lẫn kích thước: Nhiều người nhầm DN100 (4") với DN80 (3"). Hãy luôn đo đường kính ngoài của ống (114mm) để xác định chính xác là size 4 inch.

2. Chọn sai vật liệu đệm: Dùng van đệm nhựa PTFE cho môi trường chứa nhiều tạp chất sắc nhọn sẽ làm đệm nhanh bị rách, gây hò rỉ.

3. Quên kiểm tra tiêu chuẩn mặt bích: Đây là lỗi phổ biến nhất khiến bạn phải trả lại hàng vì không thể bắt bu lông vào đường ống hiện có.

Checklist chọn van bi có kích thước danh định là 4 inch chuẩn kỹ thuật (Dành cho thu mua)

Trước khi ký đơn đặt hàng, hãy rà soát qua các điểm sau:

• [ ] Lưu chất là gì? (Nước sạch, nước thải, hóa chất hay hơi nóng?).

• [ ] Áp suất tối đa của hệ thống là bao nhiêu? (PN10, PN16 hay cao hơn?).

• [ ] Tiêu chuẩn mặt bích cần dùng? (JIS 10K, BS PN16 hay ANSI 150?).

• [ ] Kiểu vận hành? (Tay gạt là đủ hay cần bộ điều khiển điện/khí nén?).

• [ ] Thương hiệu và chế độ bảo hành? (Ưu tiên các hãng có đại diện tại Việt Nam để dễ hỗ trợ kỹ thuật).

Tip chuyên gia: Đối với hệ thống nước sạch hoặc PCCC, bạn nên ưu tiên chọn van thân gang bi inox. Sự kết hợp này vừa đảm bảo độ bền cho bi van, vừa giúp tiết kiệm chi phí hơn so với việc dùng toàn bộ van bằng inox.

FAQ: Câu hỏi thường gặp về van bi có kích thước danh định là 4 inch

1. Ball valve 4 inch có phải là DN100 không?

Chính xác. Trong hệ mét, 4 inch tương đương với đường kính danh định DN100.

2. Van bi 4 inch có loại nối ren không?

Rất hiếm. Thông thường từ size 3 inch trở lên, các nhà sản xuất đã chuyển sang kết nối mặt bích để đảm bảo an toàn và chịu lực tốt hơn.

3. Nên chọn van bi 4 inch thân gang hay inox?

Nếu dùng cho nước sạch, nước PCCC thông thường thì thân gang là đủ. Nếu dùng cho hóa chất, thực phẩm hoặc nước mặn, bắt buộc phải dùng inox 304 hoặc 316.

4. Giá van bi có kích thước danh định là 4 inch khoảng bao nhiêu?

Giá dao động rất lớn tùy vật liệu và xuất xứ. Van nhựa/gang có giá từ vài triệu, trong khi van inox Hàn Quốc/EU có thể lên đến hàng chục triệu đồng.

Kết luận

Hiểu rõ về ball valve 4 không chỉ là nắm giữ một thông số kỹ thuật, mà là đảm bảo cho sự an toàn và hiệu quả của cả một công trình công nghiệp. Việc lựa chọn đúng kích thước DN100, tiêu chuẩn mặt bích và vật liệu phù hợp sẽ giúp bạn tránh được những chi phí phát sinh không đáng có do hỏng hóc hoặc rò rỉ.

Nếu bạn còn đang phân vân giữa các tiêu chuẩn JIS hay ANSI, hoặc cần một giải pháp điều khiển tự động cho van bi có kích thước danh định là 4 inch, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được tư vấn model tối ưu nhất.
