Flow Control Valve Là Gì? Giải Pháp Điều Tiết Lưu Lượng Chuyên Sâu

Trong vận hành các hệ thống thủy lực và đường ống công nghiệp, sự mất ổn định của dòng chảy là nguyên nhân hàng đầu gây ra hiện tượng rung lắc, sụt áp và giảm hiệu suất nghiêm trọng. Khi lưu lượng thay đổi đột ngột mà không có sự kiểm soát, các thiết bị đầu cuối như xilanh, motor thủy lực hoặc vòi phun sẽ hoạt động không đồng nhất, dẫn đến sai số trong sản xuất hoặc thậm chí gây hỏng hóc cơ khí.

Để giải quyết bài toán này, flow control valve (van điều khiển lưu lượng) được ra đời như một mắt xích thiết yếu. Đây là thiết bị cho phép kỹ sư điều chỉnh chính xác lượng lưu chất đi qua hệ thống trong một đơn vị thời gian. Tuy nhiên, một thực tế đáng ngại là việc chọn sai loại van hoặc không tính toán kỹ thông số kỹ thuật có thể khiến hệ thống hoạt động kém, tiêu tốn năng lượng vô ích hoặc làm giảm tuổi thọ của bơm. Bài viết này sẽ phân tích chi tiết về van điều khiển lưu lượng giúp bạn có cái nhìn chuẩn xác nhất từ góc độ kỹ thuật.

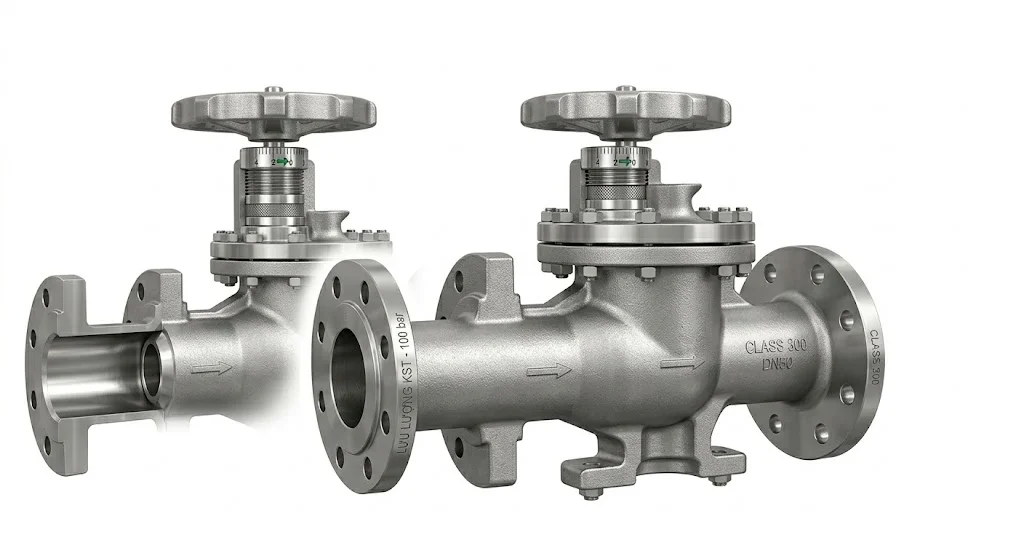

Flow control valve là gì? Định nghĩa và vai trò cốt lõi

Flow control valve là thiết bị cơ khí chuyên dụng dùng để điều tiết, kiểm soát hoặc hạn chế lưu lượng của chất lỏng (như dầu thủy lực, nước) hoặc chất khí bên trong hệ thống đường ống. Mục tiêu cuối cùng của loại van này là duy trì một tốc độ dòng chảy ổn định tại các vị trí mong muốn, bất chấp sự biến động của áp suất hệ thống.

Trong các hệ thống tự động hóa, van điều khiển lưu lượng đóng vai trò là "người điều phối":

• Ổn định vận hành: Giúp các cơ cấu chấp hành (xilanh, động cơ) di chuyển mượt mà, không bị giật.

• Kiểm soát tốc độ: Điều chỉnh nhanh/chậm của chu trình làm việc tùy theo yêu cầu công nghệ.

• Bảo vệ hệ thống: Ngăn chặn tình trạng lưu lượng quá lớn gây quá tải cho các thiết bị đo lường hoặc lọc.

Dòng van này có thể được điều chỉnh bằng tay (manual) thông qua tay vặn, hoặc điều chỉnh tự động (automatic) thông qua các tín hiệu điện, khí nén để đáp ứng các hệ thống đòi hỏi độ chính xác cao.

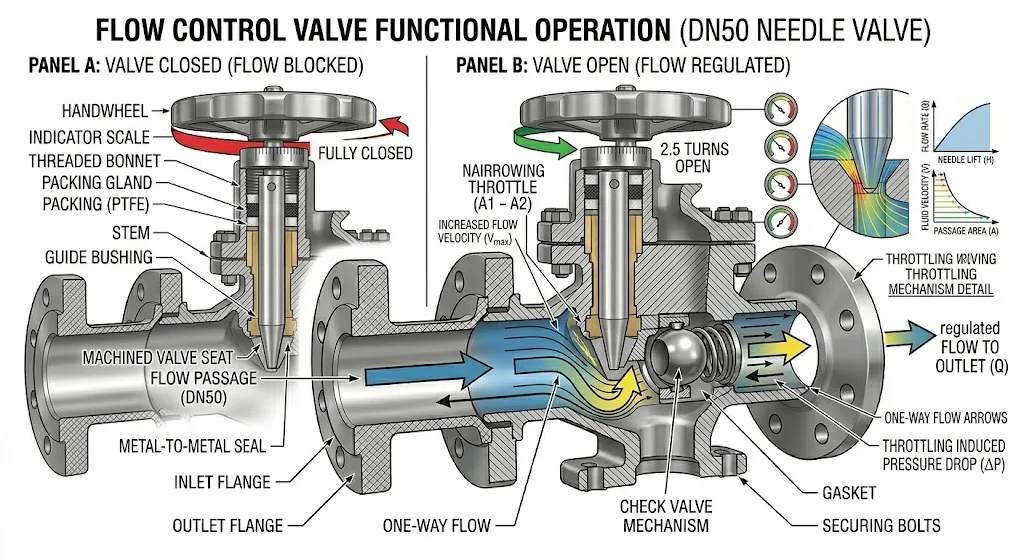

Nguyên lý hoạt động của van điều khiển lưu lượng: Cơ chế thay đổi tiết diện

Nguyên lý hoạt động của van điều khiển lưu lượng dựa trên một quy luật vật lý cơ bản: Lưu lượng (Q) tỉ lệ thuận với diện tích mặt cắt ngang (A) của dòng chảy. Khi ta thay đổi diện tích mở của van, vận tốc và khối lượng lưu chất đi qua sẽ thay đổi tương ứng.

Cơ chế vận hành cụ thể như sau:

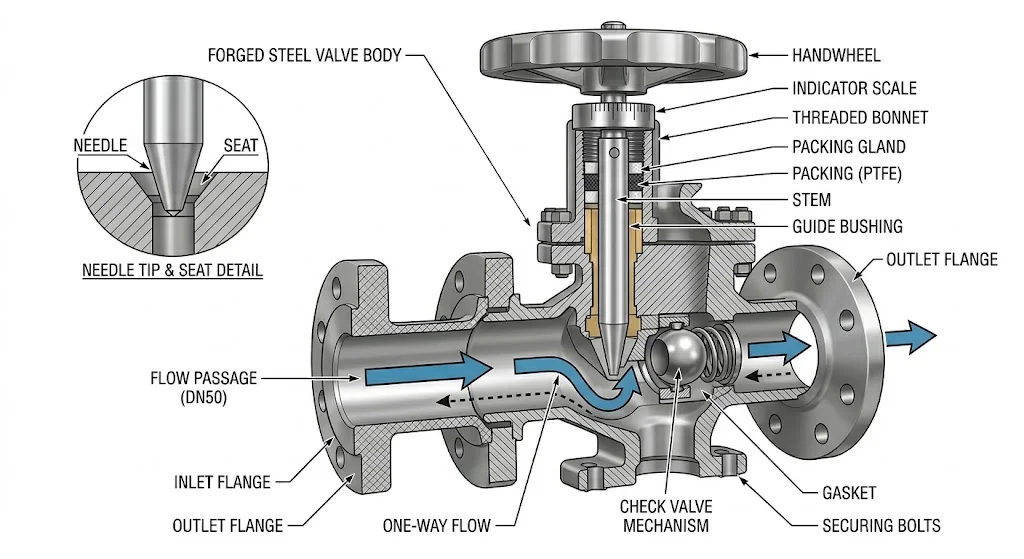

1. Thay đổi tiết diện: Bên trong thân van thường có một bộ phận điều chỉnh (như kim van hoặc đĩa van). Khi vặn tay xoay, bộ phận này sẽ di chuyển lên xuống hoặc tiến lùi, làm hẹp hoặc mở rộng khe hở mà lưu chất đi qua.

2. Nguyên lý sụt áp: Khi lưu chất đi qua khe hẹp của van, một phần năng lượng sẽ bị tiêu tán dưới dạng nhiệt, tạo ra sự chênh lệch áp suất giữa đầu vào và đầu ra. Chính sự chênh lệch này giúp "hãm" dòng chảy lại ở mức mong muốn.

Insight chuyên gia: Độ chính xác của hệ thống phụ thuộc hoàn toàn vào khả năng tinh chỉnh tiết diện của van. Trong các hệ thống thủy lực cao cấp, van điều khiển lưu lượng thường tích hợp thêm cơ chế bù áp (pressure compensated) để đảm bảo lưu lượng không đổi ngay cả khi áp suất đầu vào biến động liên tục.

Phân loại van điều khiển lưu lượng phổ biến trong công nghiệp

Thực tế không có một loại van điều khiển lưu lượng nào "dùng cho tất cả". Việc phân loại dựa trên cơ chế điều chỉnh và môi trường ứng dụng là cực kỳ quan trọng:

Theo cơ chế điều tiết

• Needle Valve (Van kim): Sử dụng một đầu kim nhọn để điều chỉnh khe hở cực nhỏ, cho phép kiểm soát lưu lượng với độ tinh xảo rất cao. Thường dùng trong phòng thí nghiệm hoặc hệ thống khí nén tinh vi.

• Globe Valve (Van cầu): Dùng đĩa van hình cầu để đóng mở. Loại này bền bỉ, chịu áp tốt nhưng độ tinh chỉnh không cao bằng van kim.

• Automatic Flow Control Valve: Tự động điều chỉnh độ mở dựa trên cảm biến áp suất hoặc lưu lượng để duy trì một giá trị cài đặt sẵn.

Theo ứng dụng lưu chất

• Van thủy lực: Thường làm từ thép hoặc gang chịu áp lực cực cao (lên đến hàng trăm bar), chuyên dùng cho dầu thủy lực.

• Van khí nén: Thường làm bằng đồng hoặc nhôm, thiết kế nhẹ, phản ứng nhanh.

• Van nước/chất lỏng: Thường có kích thước lớn, dùng trong hệ thống HVAC hoặc cấp thoát nước.

Insight: Việc chọn nhầm một chiếc van khí nén để dùng cho hệ thống dầu thủy lực sẽ dẫn đến hỏng hóc tức thì do vật liệu không chịu được áp suất và tính ăn mòn của dầu.

Thông số kỹ thuật quan trọng khi chọn van điều khiển lưu lượng

Để tránh tình trạng "mất kiểm soát" dòng chảy, bạn cần rà soát kỹ các thông số sau:

1. Lưu lượng tối đa (Max Flow Rate): Lượng chất lỏng/khí lớn nhất mà van có thể tải được (thường tính bằng lít/phút hoặc m³/giờ).

2. Áp suất định mức (Pressure Rating): Van phải chịu được áp suất làm việc cao nhất của hệ thống để tránh nứt vỡ thân van.

3. Kích thước đường ống (DN): Phải đồng bộ với hệ thống hiện có để đảm bảo kết nối kín khít.

4. Dải nhiệt độ: Vật liệu làm kín (seal/O-ring) phải tương thích với nhiệt độ của lưu chất.

5. Độ sụt áp (Pressure Drop): Hiểu rõ mức độ mất áp khi đi qua van để tính toán công suất bơm bù lại.

Giải thích: Nếu bạn chọn van có kích thước DN quá nhỏ so với lưu lượng thực tế, vận tốc dòng chảy qua van sẽ quá lớn, gây ra hiện tượng xâm thực (cavitation) và làm hỏng van nhanh chóng.

So sánh flow control valve với các loại van khác

Dễ có sự nhầm lẫn giữa van điều khiển lưu lượng với các loại van điều khiển khác. Bảng so sánh dưới đây giúp phân biệt rõ ràng:

Insight:  Van điều khiển lưu lượng là giải pháp kinh tế và đơn giản cho các bài toán điều tiết cố định. Tuy nhiên, nếu hệ thống yêu cầu thay đổi lưu lượng liên tục theo chương trình PLC, bạn bắt buộc phải nâng cấp lên dòng Control Valve có tích hợp bộ truyền động điện hoặc khí nén.

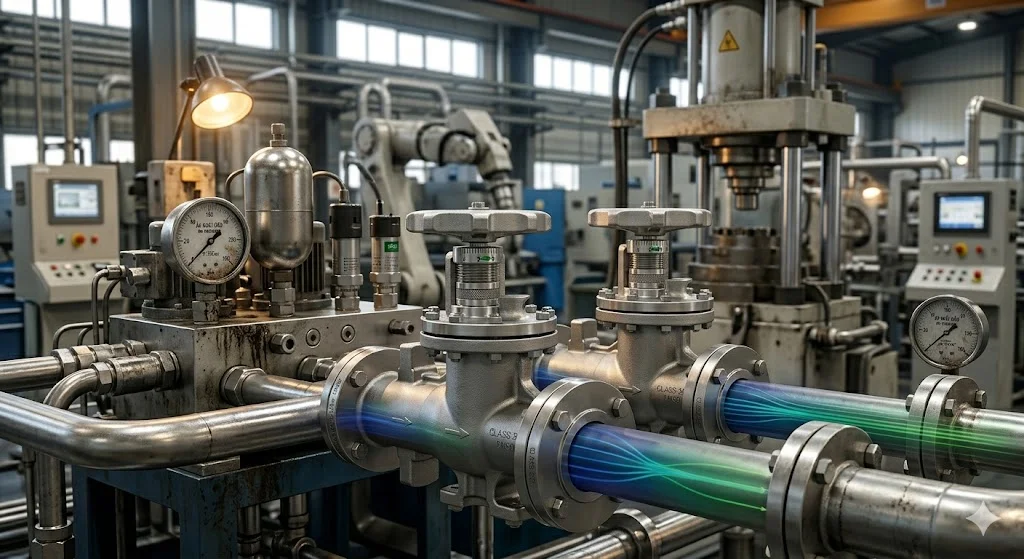

Ứng dụng thực tế: Khi nào nên sử dụng flow control valve?

Loại van này là trái tim của nhiều hệ thống quan trọng:

• Hệ thống thủy lực: Điều khiển tốc độ nâng hạ của máy xúc, máy ép hoặc cánh tay robot.

• Hệ thống HVAC: Điều tiết lượng nước lạnh/nước nóng đi vào các dàn trao đổi nhiệt để kiểm soát nhiệt độ phòng.

• Xử lý nước công nghiệp: Đảm bảo lưu lượng hóa chất được pha trộn vào nguồn nước theo đúng tỉ lệ.

• Công nghiệp thực phẩm: Kiểm soát dòng chảy của nguyên liệu lỏng trong dây chuyền đóng chai.

Case thực tế: Trong một hệ thống máy ép thủy lực, nếu không có van điều khiển lưu lượng, xilanh sẽ lao xuống với tốc độ không kiểm soát do trọng lực, gây nguy hiểm cho công nhân và khuôn mẫu. Việc lắp thêm van tiết lưu giúp xilanh di chuyển chậm lại một cách ổn định và an toàn.

Sai lầm thường gặp và hậu quả

1. Nhầm lẫn với Pressure Valve: Nhiều người cố gắng giảm lưu lượng bằng cách chỉnh áp suất. Điều này khiến hệ thống sinh nhiệt lớn và không đạt được tốc độ mong muốn.

2. Chọn sai kích thước: Van quá lớn sẽ khó điều chỉnh ở mức lưu lượng thấp (độ nhạy kém). Van quá nhỏ gây nóng dầu và rung lắc.

3. Lắp ngược chiều: Một số loại van điều khiển lưu lượng chỉ hoạt động một chiều (one-way flow control). Lắp ngược sẽ khiến van mất tác dụng hoặc khóa hoàn toàn dòng chảy.

Hậu quả: Hệ thống hoạt động giật cục, hao mòn cơ khí nhanh, và tiêu tốn điện năng của bơm do phải thắng lực cản lớn không cần thiết.

Checklist chọn van điều khiển lưu lượng chuẩn kỹ thuật

Để tối ưu hiệu suất, hãy thực hiện theo checklist sau:

• [ ] Xác định loại lưu chất: Nước, khí, dầu hay hóa chất?

• [ ] Lưu lượng cần thiết: Giá trị min/max là bao nhiêu?

• [ ] Áp suất vận hành: Áp suất bình thường và áp suất đỉnh của hệ thống.

• [ ] Kiểu điều khiển: Bạn muốn vặn bằng tay hay điều khiển từ xa qua tủ điện?

• [ ] Vật liệu thân van: Inox cho hóa chất, thép cho thủy lực, nhựa cho nước thải.

Tip chuyên gia: Luôn chọn van có công suất dư khoảng 10-20% so với lưu lượng tính toán. Điều này giúp van không phải hoạt động ở ngưỡng giới hạn, từ đó tăng độ bền và độ nhạy khi điều chỉnh.

FAQ: Câu hỏi thường gặp về flow control valve

1. Flow control valve có khác control valve không?

Có, van điều khiển lưu lượng thường ám chỉ các loại van cơ học đơn giản điều chỉnh lưu lượng. Control valve là thuật ngữ rộng hơn, thường đi kèm bộ điều khiển tự động tinh vi.

2. Có dùng van thủy lực cho khí nén được không?

Không nên. Van thủy lực nặng và yêu cầu áp suất mở lớn, trong khi khí nén yêu cầu độ nhạy và vật liệu nhẹ hơn.

3. Có cần bảo trì thường xuyên không?

Có. Cần kiểm tra định kỳ các gioăng phớt (O-ring) để tránh rò rỉ và vệ sinh cặn bẩn trong khe tiết lưu để đảm bảo độ chính xác.

4. Tại sao van của tôi bị nóng khi hoạt động?

Đây là hiện tượng bình thường khi dòng chảy bị bóp nghẹt qua khe hẹp tạo ra ma sát nhiệt. Tuy nhiên, nếu nóng quá mức, có thể do van quá nhỏ hoặc áp suất dư thừa quá lớn.

Kết luận

Flow control valve là "chìa khóa" để duy trì sự ổn định và hiệu suất cho mọi hệ thống đường ống. Một sự lựa chọn đúng đắn dựa trên các thông số kỹ thuật thực tế không chỉ giúp hệ thống vận hành mượt mà mà còn giúp doanh nghiệp tiết kiệm chi phí bảo trì và điện năng đáng kể.

Để đảm bảo chọn đúng loại van tối ưu nhất cho nhu cầu của mình, hãy tham khảo ý kiến từ các chuyên gia kỹ thuật giàu kinh nghiệm.

Rất mong các bạn quan tâm và theo dõi onginox.vn để cập nhật thông tin mới nhất về flow control valve!
