Mặt bích 10K là gì? Thông số kỹ thuật và cách lựa chọn chuẩn JIS

Bạn đang trực tiếp giám sát thi công hệ thống đường ống nước hoặc PCCC, và kỹ sư yêu cầu phải sử dụng mặt bích 10K. Tuy nhiên, bạn lại băn khoăn không biết "10K" cụ thể là kích thước hay áp suất? Liệu có thể dùng mặt bích PN16 để thay thế được không?

Trong ngành vật tư đường ống, việc hiểu sai các tiêu chuẩn kỹ thuật không chỉ dẫn đến việc mua nhầm hàng, gây lãng phí ngân sách mà còn tiềm ẩn nguy cơ cực kỳ nguy hiểm: rò rỉ áp suất cao, cháy nổ hoặc hỏng hóc toàn bộ hệ thống van đắt tiền. Việc chọn sai tiêu chuẩn bích đồng nghĩa với việc các lỗ bulong sẽ bị lệch, khiến việc lắp đặt trở nên bất khả thi.

Bài viết này sẽ cung cấp cho bạn cái nhìn từ A-Z về mặt bích 10K là gì, phân tích sâu về thông số kỹ thuật và giúp bạn đưa ra quyết định mua hàng chính xác nhất như một chuyên gia thực thụ.

Mặt bích 10K là gì? Định nghĩa theo tiêu chuẩn quốc tế

Để trả lời câu hỏi mặt bích 10K là gì, chúng ta cần hiểu về hệ quy chiếu tiêu chuẩn của nó. Mặt bích 10K là loại mặt bích được sản xuất dựa trên tiêu chuẩn JIS (Japan Industrial Standard) của Nhật Bản. Cụ thể, ký hiệu "10K" đại diện cho cấp áp suất danh nghĩa (Nominal Pressure) mà mặt bích có thể chịu tải được trong điều kiện làm việc bình thường.

Một sai lầm phổ biến của những người mới vào nghề là nhầm tưởng "10K" là kích thước đường kính. Thực tế, 10K tương đương với khả năng chịu áp suất tối đa khoảng 10 kgf/cm² (xấp xỉ 10 bar hoặc 1.0 MPa) ở nhiệt độ môi trường tiêu chuẩn.

Mặt bích này thường thuộc hệ tiêu chuẩn JIS B2220, một trong những quy chuẩn khắt khe và phổ biến nhất tại Châu Á, đặc biệt là trong các công trình có vốn đầu tư từ Nhật Bản hoặc Hàn Quốc. Về vật liệu, mặt bích 10K rất đa dạng, bao gồm thép carbon (SS400, S20C), thép không gỉ (Inox 304, 316) hoặc gang, tùy thuộc vào môi trường lưu chất là nước sạch, nước thải hay hóa chất ăn mòn.

Nguyên lý và bản chất vận hành của mặt bích 10K

Bản chất của mặt bích 10K là một phụ kiện cơ khí có hình tròn (hoặc vuông tùy biến) được dùng để kết nối các đoạn ống với nhau, hoặc kết nối ống với van, máy bơm và các thiết bị ngoại vi khác.

Nguyên lý hoạt động:

Mặt bích hoạt động dựa trên cơ chế siết chặt. Hai mặt bích được đặt áp sát nhau với một lớp gioăng làm kín (gasket) ở giữa. Sau đó, các bulong được xuyên qua các lỗ trên vành bích và siết chặt. Lực siết này ép chặt gioăng làm kín, ngăn chặn lưu chất rò rỉ ra ngoài ngay cả khi áp suất bên trong đường ống lên đến 10 bar.

Các yếu tố quyết định hiệu quả:

• Áp suất: Phải đảm bảo áp suất vận hành thực tế của hệ thống không vượt quá ngưỡng 10 bar để tránh biến dạng mặt bích.

• Nhiệt độ: Khi nhiệt độ tăng cao, khả năng chịu áp của thép sẽ giảm xuống. Do đó, cần tính toán biểu đồ nhiệt độ - áp suất (Pressure-Temperature Rating).

• Độ kín: Sự tương thích giữa bề mặt bích (phẳng - FF hoặc lồi - RF) và loại gioăng quyết định 90% khả năng chống rò rỉ.

Nếu bạn chọn sai tiêu chuẩn (ví dụ dùng bích 10K lắp vào van chuẩn ANSI), các lỗ bulong sẽ bị lệch tâm, dù chỉ vài milimet cũng khiến hệ thống không thể vận hành đồng bộ.

Thông số kỹ thuật chi tiết của mặt bích 10K (JIS B2220)

Để kiểm tra xem một mặt bích có đúng chuẩn 10K hay không, kỹ sư thường dựa vào các thông số kích thước hình học chính xác. Dưới đây là các thông số cốt lõi mà bạn cần lưu tâm:

1. Đường kính danh nghĩa (DN): Kích thước định danh của ống (Ví dụ: DN50, DN100).

2. Đường kính ngoài (D): Kích thước tổng thể của mặt bích.

3. PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bulong. Đây là thông số quan trọng nhất để xác định khả năng lắp ghép.

4. Số lỗ bulong (n): Số lượng lỗ để xỏ bulong qua.

5. Độ dày mặt bích (T): Độ dày của tấm thép bích, quyết định độ bền cơ học.

Bảng thông số tham khảo một số kích thước phổ biến (Chuẩn JIS 10K):

Lưu ý: Các thông số trên áp dụng cho tiêu chuẩn JIS B2220. Việc nắm vững chỉ số PCD sẽ giúp bạn tránh được sai lầm "râu ông nọ chắp cằm bà kia" khi lắp đặt.

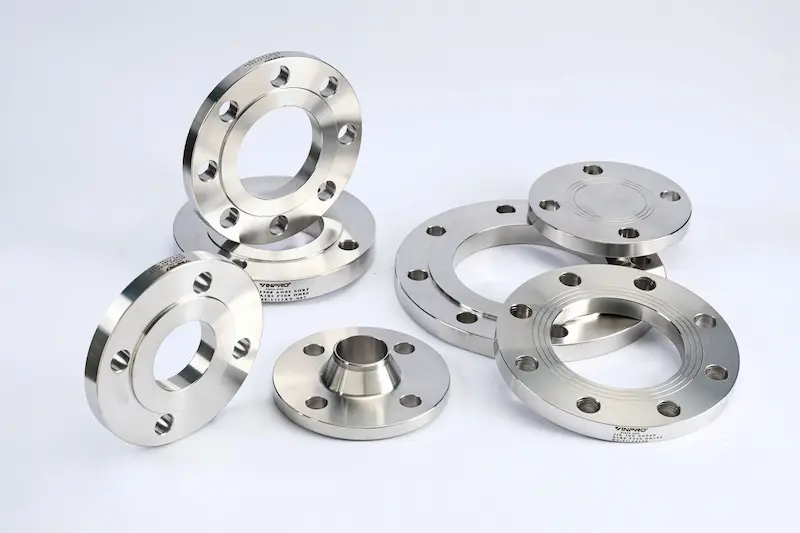

Phân loại mặt bích 10K phổ biến trên thị trường

Tùy vào phương thức kết nối với đường ống và vị trí lắp đặt, mặt bích 10K được chia thành các loại chính sau:

Mặt bích 10k là gì? Phân loại

1. Slip-on Flange (Mặt bích hàn lồng)

Đây là loại phổ biến nhất. Ống được đưa vào bên trong lỗ mặt bích và hàn cả mặt trong lẫn mặt ngoài. Nó dễ lắp đặt và chi phí thấp, phù hợp cho các hệ thống nước dân dụng và công nghiệp nhẹ.

2. Weld Neck Flange (Mặt bích cổ hàn)

Loại này có phần cổ dài và được hàn vát mép với ống. Thiết kế này giúp truyền tải ứng suất từ mặt bích sang ống, chịu được rung động và áp suất tốt hơn. Thường dùng trong các hệ thống PCCC áp lực cao hoặc hóa chất.

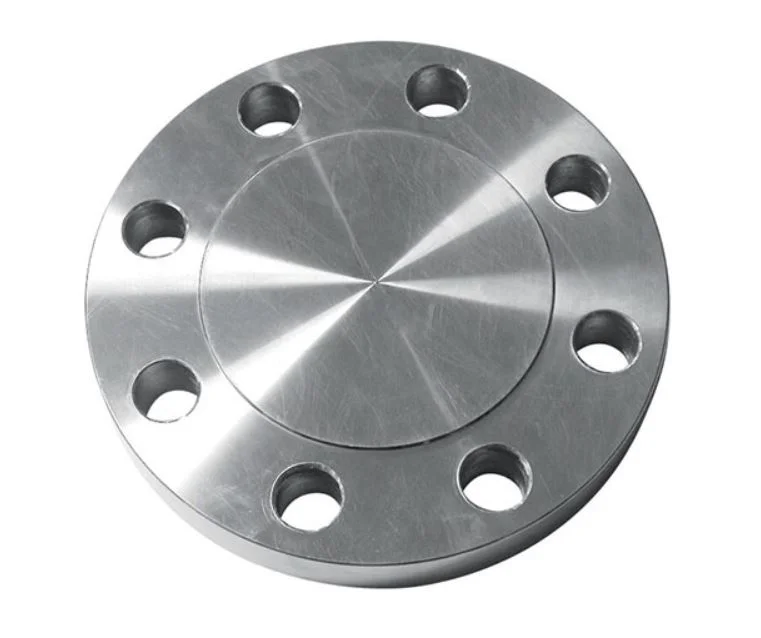

3. Blind Flange (Mặt bích mù/bịt)

Đúng như tên gọi, loại này không có lỗ ở giữa. Nó được dùng để bịt kín đầu đường ống hoặc các vị trí chờ để mở rộng hệ thống sau này.

4. Threaded Flange (Mặt bích ren)

Kết nối với ống bằng ren thay vì hàn. Loại này cực kỳ hữu ích trong các khu vực dễ cháy nổ, nơi mà việc hàn nhiệt bị cấm nghiêm ngặt.

So sánh mặt bích 10K với các tiêu chuẩn PN16 và ANSI 150

Trong thực tế, nhiều người thường tự hỏi: "Tại sao không dùng mặt bích PN16 thay cho 10K được, dù chúng đều chịu được áp suất trên 10 bar?". Câu trả lời nằm ở sự khác biệt về hệ thống đo lường và cấu trúc lỗ.

Kết luận quan trọng: Bạn KHÔNG THỂ thay thế trực tiếp các tiêu chuẩn này cho nhau. Ví dụ, ở cùng kích thước DN50, mặt bích JIS 10K có PCD là 120mm, trong khi PN16 là 125mm. Chỉ lệch 5mm nhưng bạn sẽ không bao giờ xỏ được bulong qua. Việc cố tình "đục rộng lỗ" để lắp vừa sẽ làm hỏng cấu trúc chịu lực của bích, dẫn đến mất an toàn hệ thống.

Khi nào nên sử dụng mặt bích 10K?

Mặt bích 10K là "lựa chọn quốc dân" cho các hệ thống có áp suất làm việc trung bình. Cụ thể:

• Hệ thống cấp thoát nước: Các trạm bơm, đường ống dẫn nước sạch đô thị hoặc xử lý nước thải công nghiệp.

• Hệ thống PCCC: Đây là tiêu chuẩn thường gặp trong các tòa nhà cao tầng và nhà máy sản xuất tại Việt Nam.

• Hệ thống HVAC: Đường ống dẫn nước nóng, nước lạnh cho điều hòa trung tâm.

• Ngành thực phẩm và đồ uống: Sử dụng các loại mặt bích 10K bằng inox 304/316 để đảm bảo vệ sinh.

Điều kiện áp dụng: Hệ thống có áp suất vận hành ổn định dưới 10 bar và nhiệt độ không quá khắc nghiệt. Nếu hệ thống của bạn thường xuyên có hiện tượng "búa nước" (water hammer), hãy cân nhắc nâng cấp lên tiêu chuẩn 16K hoặc 20K để đảm bảo biên độ an toàn.

Những sai lầm "chết người" khi chọn mua mặt bích 10k là gì

Dưới đây là những lỗi mà ngay cả những người có kinh nghiệm cũng đôi khi mắc phải:

1. Nhầm lẫn giữa JIS 10K và PN10/PN16: Như đã phân tích, hai hệ tiêu chuẩn này có thông số lỗ bulong khác nhau hoàn toàn.

2. Chọn sai vật liệu: Dùng mặt bích thép cho môi trường nước biển hoặc hóa chất sẽ khiến bích bị ăn mòn chỉ sau vài tháng sử dụng.

3. Không kiểm tra độ dày (T): Một số xưởng sản xuất có thể "ăn bớt" độ dày để giảm giá thành, khiến bích dễ bị cong vênh khi siết lực lớn.

4. Bỏ qua thông số PCD: Đặc biệt khi mua bích lẻ để lắp vào các loại van cũ không rõ nguồn gốc. Hãy luôn mang theo thước kẹp để đo PCD thực tế.

5. Thiếu sự đồng bộ: Lắp mặt bích 10K vào van tiêu chuẩn Class 150. Đây là lỗi phổ biến nhất gây đình trệ tiến độ công trình.

Checklist cách chọn mặt bích 10K đúng chuẩn kỹ thuật

Để tránh sai sót, hãy lưu lại bộ checklist này trước khi đặt hàng:

• [ ] Xác định tiêu chuẩn: Chắc chắn bản vẽ yêu cầu tiêu chuẩn JIS B2220 10K.

• [ ] Xác định DN: Kích thước ống là bao nhiêu (DN15 - DN1000)?

• [ ] Chọn vật liệu: Thép SS400 (phổ thông), Inox 304 (chống gỉ), hay Nhựa (hóa chất)?

• [ ] Kiểu bề mặt: Cần mặt phẳng (FF) hay mặt lồi (RF)?

• [ ] Kiểm tra thông số lỗ: Số lỗ bulong và PCD có khớp với thiết bị (van, bơm) đi kèm không?

• [ ] Chứng chỉ CO/CQ: Yêu cầu nhà cung cấp cung cấp giấy tờ chứng minh nguồn gốc và chất lượng thép.

Mẹo thực tế: Nếu bạn không chắc chắn, hãy chụp ảnh thông số trên thân van hoặc thiết bị cần kết nối và gửi cho đơn vị cung cấp vật tư uy tín để họ đối chiếu bảng kỹ thuật.

Câu hỏi thường gặp về mặt bích 10K (FAQ)

1. Mặt bích 10K chịu được bao nhiêu bar?

Thông thường, mặt bích 10K chịu được áp suất danh nghĩa là 10 bar (tương đương 10kg/cm²). Tuy nhiên, áp suất thử nghiệm (test pressure) có thể lên đến 15 bar.

2. Có thể lắp lẫn mặt bích 10K với PN16 không?

Không. Mặc dù cả hai đều chịu được áp lực trên 10 bar, nhưng khoảng cách tâm lỗ bulong (PCD) của chúng không khớp nhau.

3. Làm sao để nhận biết mặt bích 10K bằng mắt thường?

Trên vành ngoài của mặt bích chính hãng thường có dập chìm ký hiệu: JIS 10K - [DN] - [Vật liệu]. Ví dụ: "JIS 10K 100A SS400".

4. Dùng inox hay thép tốt hơn?

Tùy môi trường. Thép SS400 tiết kiệm chi phí cho nước sạch, PCCC. Inox 304/316 bắt buộc cho môi trường có tính axit, kiềm hoặc yêu cầu vi sinh.

Kết luận

Hiểu rõ mặt bích 10K là gì không chỉ là nắm vững một định nghĩa, mà là hiểu về một hệ tiêu chuẩn kỹ thuật giúp đảm bảo sự sống còn của toàn bộ hệ thống đường ống. Việc lựa chọn đúng tiêu chuẩn JIS 10K, đúng vật liệu và đúng kích thước PCD sẽ giúp bạn tối ưu chi phí, rút ngắn thời gian thi công và quan trọng nhất là bảo vệ an toàn cho công trình.

Đừng để những sai lệch nhỏ về milimet gây ra tổn thất lớn về ngân sách. Hãy luôn kiểm tra kỹ bản vẽ và đối chiếu với bảng thông số tiêu chuẩn trước khi quyết định mua hàng.
