Cách Lắp Van Điều Áp Chuẩn Kỹ Thuật: Hướng Dẫn Chi Tiết Từ Chuyên Gia

Trong vận hành các hệ thống đường ống, việc kiểm soát áp suất là yếu tố sống còn để duy trì sự ổn định và an toàn. Tuy nhiên, một tình trạng phổ biến mà nhiều kỹ sư và chủ nhà gặp phải là thiết bị đầu cuối nhanh hỏng, đường ống bị rung lắc mạnh hoặc thậm chí là vỡ ống do áp suất quá cao. Nguyên nhân cốt lõi thường không nằm ở chất lượng thiết bị, mà nằm ở việc thực hiện cách lắp van điều áp sai lệch so với tiêu chuẩn nhà sản xuất.

Thực tế cho thấy, có tới 80% lỗi vận hành của van điều áp đến từ việc lắp sai hướng dòng chảy hoặc đặt van tại vị trí không phù hợp trong hệ thống. Một chiếc van dù đắt tiền đến đâu cũng trở nên vô dụng, thậm chí gây nguy hiểm nếu bị lắp ngược chiều hoặc không được hiệu chỉnh đúng áp suất đầu ra.

Bài viết này sẽ cung cấp hướng dẫn chuyên sâu về cách lắp van điều áp, giúp bạn nắm vững quy trình kỹ thuật từng bước để bảo vệ hệ thống và tối ưu hóa hiệu suất thiết bị ngay từ lần đầu tiên.

Van điều áp là gì? Thiết bị bảo vệ hệ thống đường ống

Van điều áp (Pressure Reducing Valve - PRV) là một thiết bị cơ khí chuyên dụng có chức năng tự động giảm áp suất đầu vào cao và không ổn định xuống mức áp suất đầu ra thấp hơn, cố định và an toàn theo yêu cầu của người sử dụng. Đây được coi là "người gác cổng" bảo vệ toàn bộ các thiết bị phía sau van khỏi những cú sốc áp suất đột ngột.

Dòng van này được ứng dụng rộng rãi trong ba môi trường chính:

• Hệ thống nước: Giảm áp lực nước sinh hoạt trong các tòa nhà cao tầng hoặc nhà máy xử lý nước.

• Hệ thống khí nén: Đảm bảo áp suất khí cung cấp cho các máy móc sản xuất luôn ổn định ở mức cài đặt.

• Hệ thống hơi (Steam): Giảm áp suất hơi nóng từ nồi hơi trước khi đưa vào các thiết bị trao đổi nhiệt.

Việc hiểu đúng bản chất của van sẽ giúp bạn thực hiện cách lắp van điều áp một cách chính xác, tránh việc nhầm lẫn với các loại van khóa hoặc van chặn thông thường.

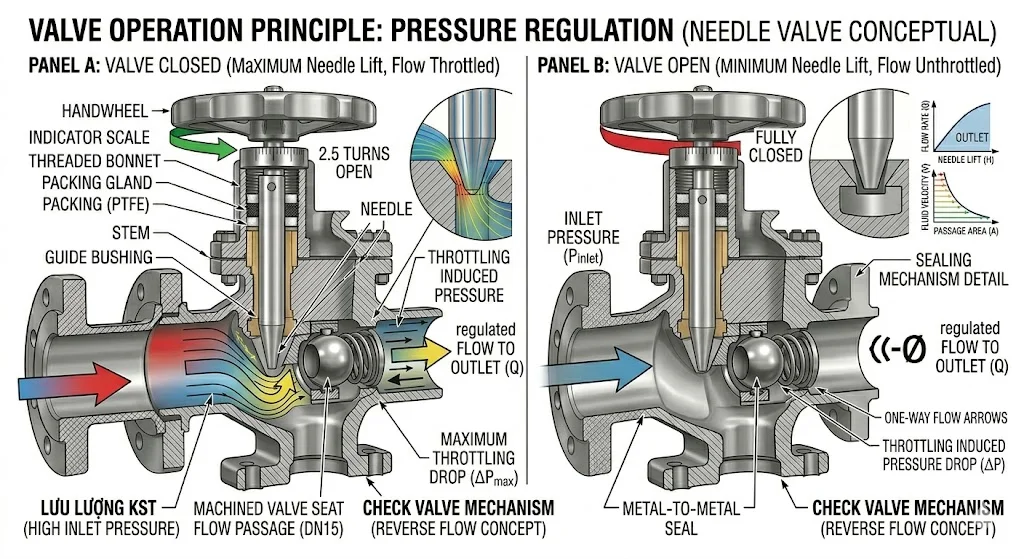

Nguyên lý hoạt động của van điều áp: Cơ chế cân bằng áp lực

Để biết cách lắp van điều áp sao cho chuẩn, bạn cần thấu hiểu cơ chế vận hành bên trong của nó. Về cơ bản, van hoạt động dựa trên nguyên lý cân bằng giữa lực đàn hồi của lò xo và áp lực của lưu chất tác động lên màng van.

Cấu tạo cốt lõi của một chiếc van điều áp bao gồm:

• Lò xo điều chỉnh: Quyết định mức áp suất đầu ra mong muốn.

• Màng van (Diaphragm): Bộ phận cảm biến áp suất đầu ra.

• Đĩa van và ghế van: Bộ phận trực tiếp đóng/mở để tiết lưu dòng chảy.

Logic vận hành: Khi áp suất đầu ra bắt đầu tăng vượt mức cài đặt, áp lực này sẽ đẩy màng van lên trên, thắng lực lò xo và làm đĩa van đóng bớt lại, hạn chế lưu lượng đi qua. Ngược lại, khi áp suất đầu ra giảm, lò xo sẽ đẩy màng van xuống, mở rộng diện tích dòng chảy để bù đắp áp suất. Sự cân bằng liên tục này giúp áp suất đầu ra luôn duy trì ở một giá trị không đổi bất kể áp suất đầu vào biến động.

Phân loại van điều áp và ảnh hưởng đến cách lắp đặt

Mỗi loại lưu chất sẽ đòi hỏi một thiết kế van riêng biệt, điều này ảnh hưởng trực tiếp đến phương án thi công:

1. Van điều áp nước: Thường có thân bằng đồng hoặc gang, thiết kế màng lớn để chịu được va đập thủy lực. Khi lắp cần lưu ý tránh các góc cua hẹp ngay sau van.

2. Van điều áp khí nén: Thường đi kèm với bộ lọc và đồng hồ đo áp suất tích hợp. Cách lắp van điều áp khí nén thường đơn giản hơn nhưng đòi hỏi độ kín ren tuyệt đối để tránh thất thoát khí.

3. Van điều áp hơi nóng: Đây là loại phức tạp nhất do phải chịu nhiệt độ cao. Thường yêu cầu lắp đặt thêm bẫy hơi và các đoạn ống giãn nở để bảo vệ van.

Insight: Các loại van có sẵn đồng hồ áp suất giúp bạn dễ dàng theo dõi hiệu quả sau khi lắp, trong khi các dòng không đồng hồ yêu cầu bạn phải lắp thêm các điểm đo áp trên đường ống để hiệu chỉnh.

Thông số kỹ thuật cần lưu ý khi lắp đặt

Sai sót về thông số kỹ thuật là nguyên nhân khiến van "tê liệt" ngay sau khi lắp. Hãy kiểm tra kỹ các thông tin sau trên thân van hoặc catalog:

• DN (Diameter Nominal): Kích thước danh định của van phải khớp với kích thước đường ống. Không nên dùng bộ chuyển đổi thu nhỏ quá nhiều ngay tại đầu van.

• Dải áp suất (Pressure Range): Van có dải điều chỉnh (ví dụ 1-6 bar). Nếu áp suất hệ thống yêu cầu 8 bar nhưng bạn lắp van dải 1-6 bar, van sẽ nhanh chóng bị hỏng lò xo.

• Hướng dòng chảy (Flow Direction): Luôn có một mũi tên đúc nổi trên thân van. Tuyệt đối không được lắp ngược chiều mũi tên này.

• Nhiệt độ tối đa: Đảm bảo lưu chất không vượt quá ngưỡng chịu đựng của gioăng và màng van.

So sánh lắp đúng và lắp sai van điều áp

Tiêu chí	Lắp đặt đúng kỹ thuật	Lắp đặt sai kỹ thuật
Sự ổn định	Áp suất đầu ra luôn phẳng, không dao động.	Áp suất nhảy vọt, không kiểm soát được.
Tuổi thọ	Van hoạt động 5-10 năm không cần sửa chữa.	Màng van rách hoặc lò xo gãy sau vài tháng.
Độ an toàn	Bảo vệ tuyệt đối các thiết bị phía sau.	Nguy cơ vỡ đường ống, hỏng máy móc đắt tiền.
Tiếng ồn	Vận hành êm ái.	Phát ra tiếng rít hoặc rung giật mạnh (búa nước).



Lỗi phổ biến nhất: Đa số người dùng mới thường lắp ngược chiều dòng chảy do không quan sát kỹ mũi tên. Khi lắp ngược, áp lực đầu vào sẽ ép chặt đĩa van vào ghế van, khiến dòng chảy bị khóa hoàn toàn hoặc van không thể điều chỉnh được.

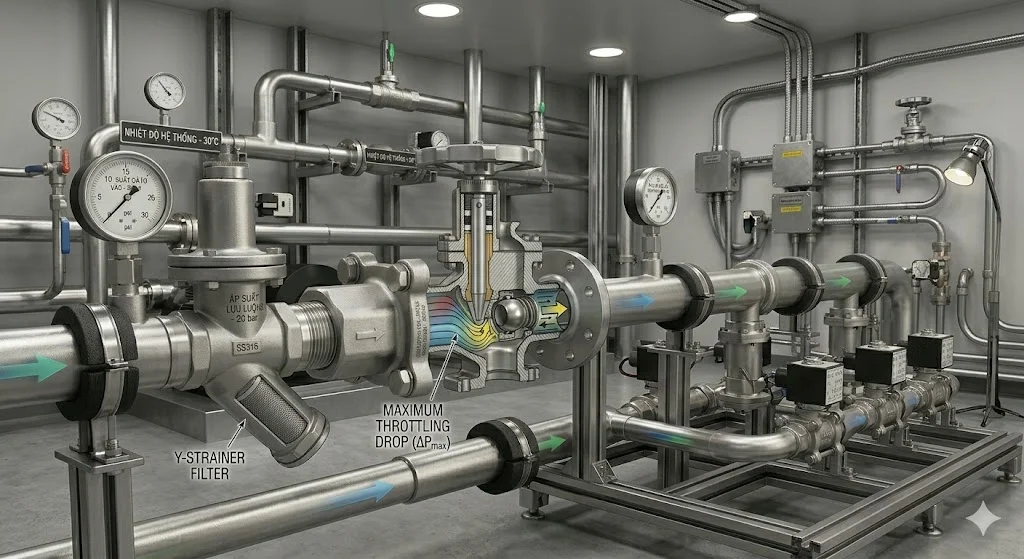

Ứng dụng thực tế: Khi nào bạn cần thực hiện cách lắp van điều áp?

Bạn cần lắp van điều áp ngay khi nhận thấy các dấu hiệu sau:

• Nước chảy quá mạnh tại các vòi sen, vòi chậu: Gây bắn tóe và lãng phí nước.

• Thiết bị như bình nóng lạnh, máy giặt thường xuyên bị rò rỉ: Do áp lực vượt ngưỡng chịu đựng của thiết bị.

• Tiếng ồn trong đường ống: Xuất hiện tiếng "u u" hoặc rung lắc khi đóng/mở nước.

Trong công nghiệp, van điều áp là bắt buộc cho các trạm nén khí, hệ thống lò hơi và các dây chuyền sản xuất yêu cầu áp suất đầu vào cực kỳ chính xác để đảm bảo chất lượng sản phẩm.

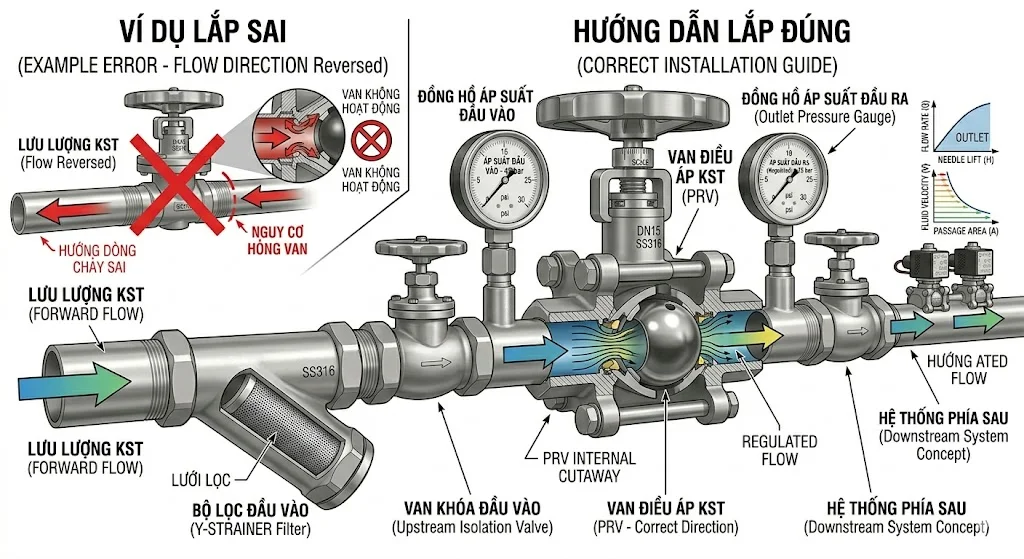

Cách lắp van điều áp đúng kỹ thuật từng bước

Dưới đây là quy trình lắp đặt chuẩn chuyên gia mà bạn nên áp dụng:

Bước 1: Làm sạch đường ống

Sử dụng nước hoặc khí thổi sạch toàn bộ mạt sắt, cát đá bên trong ống. Các tạp chất này là "kẻ thù" số 1 khiến van điều áp bị kẹt hoặc hỏng ghế van ngay sau khi mở nước.

Bước 2: Xác định hướng dòng chảy

Tìm mũi tên chỉ hướng dòng chảy trên thân van. Cách lắp van điều áp chuẩn là mũi tên phải trùng với hướng lưu chất đi từ nguồn cấp đến thiết bị tiêu thụ.

Bước 3: Lắp đặt van vào hệ thống

• Với nối ren: Sử dụng băng tan (cao su non) quấn đều tay. Không nên siết quá mạnh làm nứt cổ ren.

• Với mặt bích: Đặt gioăng làm kín vào giữa và siết bu lông đối xứng để lực ép đều.

Bước 4: Lắp thiết bị phụ trợ (Lọc Y và Van khóa)

Nên lắp một chiếc lọc Y (Y-strainer) ngay trước van điều áp để chặn rác. Lắp van khóa trước và sau van điều áp để phục vụ việc bảo trì, thay thế sau này mà không cần ngắt toàn bộ hệ thống.

Bước 5: Điều chỉnh áp suất (Cài đặt)

Mở van khóa từ từ. Sử dụng tua vít hoặc tay vặn trên đầu van:

• Xoay theo chiều kim đồng hồ: Tăng áp suất đầu ra.

• Xoay ngược chiều kim đồng hồ: Giảm áp suất đầu ra.

• Quan sát đồng hồ áp suất cho đến khi đạt mức mong muốn.

Bước 6: Kiểm tra rò rỉ

Kiểm tra các mối nối và vị trí màng van. Nếu có rò rỉ, cần xử lý ngay trước khi đưa vào vận hành chính thức.

Checklist lắp đặt van điều áp (Dành cho kỹ thuật viên)

Để đảm bảo không bỏ sót bất kỳ chi tiết nào, hãy kiểm tra danh sách sau trước khi nghiệm thu:

• [ ] Van đã được lắp đúng chiều mũi tên hướng dòng chảy chưa?

• [ ] Đã có lọc Y lắp phía trước để bảo vệ van chưa?

• [ ] Có đủ van khóa hai đầu để bảo trì không?

• [ ] Vị trí lắp đặt có đủ không gian để thao tác điều chỉnh không?

• [ ] Áp suất đầu ra đã được cài đặt và khóa cố định chưa?

• [ ] Các mối nối có bị rò rỉ khi chịu áp suất tối đa không?

Tip chuyên gia: Nên lắp thêm một chiếc van an toàn (Safety Valve) phía sau van điều áp để phòng trường hợp van điều áp bị hỏng, áp suất tăng đột ngột sẽ được xả ra ngoài, bảo vệ hệ thống tuyệt đối.

FAQ: Câu hỏi thường gặp về cách lắp van điều áp

1. Van điều áp nên lắp trước hay sau đồng hồ nước?

Thông thường nên lắp sau đồng hồ nước và sau các van khóa chính để bảo vệ các thiết bị trong nhà mà không làm ảnh hưởng đến độ chính xác của đồng hồ.

2. Có thể lắp van theo phương thẳng đứng không?

 Đa số các loại van điều áp hiện nay cho phép lắp cả phương ngang và phương đứng. Tuy nhiên, lắp phương ngang với mặt đồng hồ hướng lên trên vẫn là lựa chọn tối ưu để dễ quan sát và điều chỉnh.

3. Tại sao tôi đã lắp van nhưng áp suất đầu ra vẫn không giảm?

Có 3 nguyên nhân chính: Bạn đã lắp ngược chiều van; Có rác kẹt trong ghế van khiến van không thể đóng kín; Hoặc dải áp suất của van không phù hợp với hệ thống.

4. Bao lâu thì nên bảo trì van một lần?

Nên kiểm tra định kỳ 6 tháng một lần. Đặc biệt là vệ sinh lưới lọc của lọc Y phía trước van để đảm bảo lưu lượng không bị giảm.

Kết luận

Thực hiện đúng cách lắp van điều áp không chỉ giúp hệ thống của bạn vận hành êm ái mà còn là phương án tiết kiệm chi phí thông minh nhất. Một sai lầm nhỏ trong quá trình lắp đặt có thể dẫn đến những hỏng hóc dây chuyền vô cùng tốn kém. Hãy nhớ luôn lắp kèm lọc Y, tuân thủ hướng mũi tên và hiệu chỉnh áp suất một cách từ tốn.

Nếu bạn đang gặp khó khăn trong việc lựa chọn dòng van phù hợp hoặc cần tư vấn kỹ thuật lắp đặt cho dự án lớn, đừng ngần ngại liên hệ với chúng tôi để nhận được sự hỗ trợ từ các chuyên gia hàng đầu.

Rất mong các bạn quan tâm và theo dõi onginox.vn để cập nhật thông tin mới nhất về cách lắp van điều áp!
