Ball Check Valves Là Gì? Giải Pháp Chống Tắc Nghẽn Cho Hệ Thống Nước Thải

Trong vận hành các hệ thống bơm nước thải hoặc xử lý bùn, tình trạng dòng chảy ngược kéo theo cặn bẩn gây tắc nghẽn là nỗi ám ảnh của mọi kỹ sư. Một khi rác thải hoặc hạt rắn kẹt lại trong thân van, hệ thống sẽ mất áp, bơm phải hoạt động quá tải dẫn đến cháy nổ hoặc hỏng hóc thiết bị đắt tiền. Thực tế cho thấy, các loại van một chiều dạng cánh lật thông thường thường "đầu hàng" trước môi trường có độ nhớt cao hoặc chứa nhiều tạp chất.

Để giải quyết triệt để vấn đề này, ball check valves (van một chiều bi) được xem là phương án tối ưu nhất. Nhờ thiết kế đơn giản nhưng cực kỳ hiệu quả trong việc tự làm sạch, loại van này giúp dòng chảy lưu thông mượt mà ngay cả khi chứa hạt rắn lớn. Tuy nhiên, việc hiểu sai về vật liệu bi hoặc lắp đặt không đúng góc độ có thể khiến van bị kẹt, làm giảm hiệu suất toàn hệ thống. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu từ góc độ chuyên gia về dòng van đặc thù này.

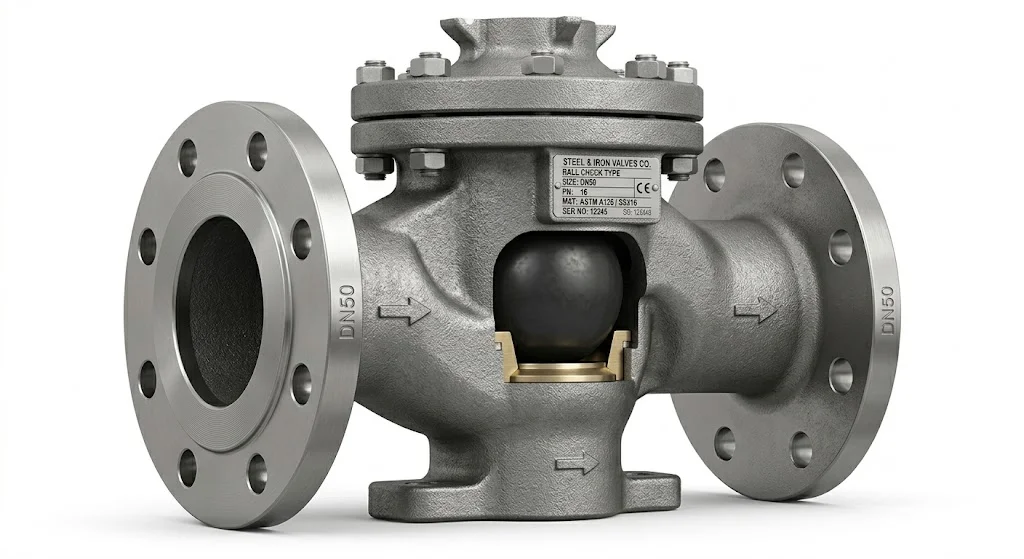

Ball check valves là gì? Cấu tạo và đặc điểm kỹ thuật

Ball check valves là một loại van một chiều sử dụng một quả bi (ball) di động để kiểm soát hướng dòng chảy. Đây là dòng van vận hành tự động dựa trên áp lực của lưu chất, có nhiệm vụ cho phép dòng chảy đi qua theo một hướng duy nhất và ngăn chặn dòng chảy ngược lại (backflow) một cách tuyệt đối.

Về cấu tạo, một thiết bị ball check valve tiêu chuẩn gồm 3 thành phần cốt lõi:

• Thân van: Thường có thiết kế khoang chứa rộng để bi có thể di chuyển tự do mà không gây cản trở dòng chảy.

• Quả bi (Ball): Trái tim của van, thường được làm từ kim loại bọc cao su (NBR, EPDM) để tăng độ kín và giảm tiếng ồn.

• Ghế van (Seat): Bộ phận tiếp xúc trực tiếp với bi khi đóng, được gia công chính xác để đảm bảo không rò rỉ.

Điểm khác biệt lớn nhất của ball check valves so với các dòng khác là cơ chế "tự làm sạch". Khi dòng chảy đi qua, quả bi sẽ xoay tròn liên tục trong khoang, giúp đẩy trôi các cặn bẩn bám trên bề mặt bi và ghế van. Chính đặc điểm này khiến nó trở thành lựa chọn số 1 cho các môi trường "bẩn".

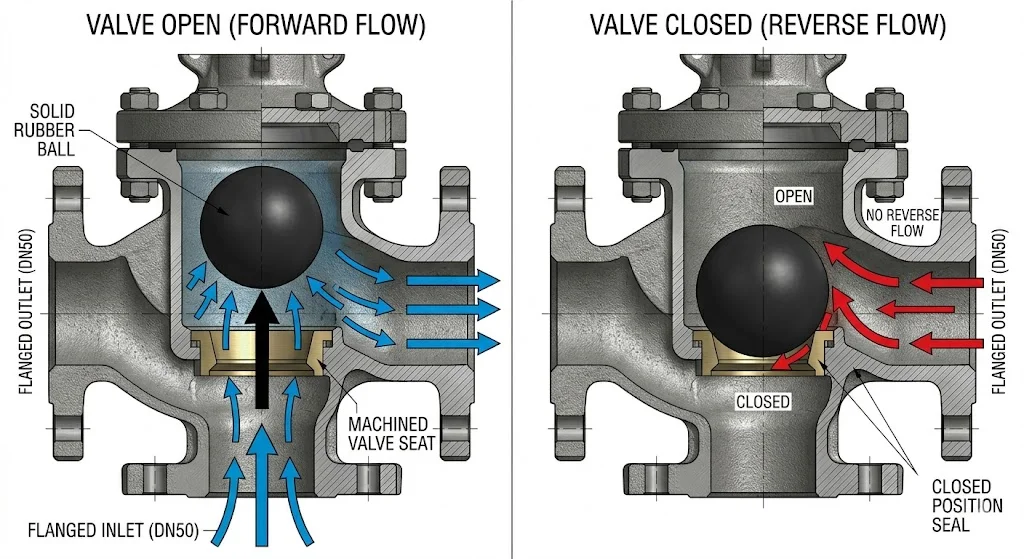

Nguyên lý hoạt động của ball check valves: Cơ chế tự động thông minh

Nguyên lý hoạt động của ball check valves dựa trên sự tương tác giữa áp suất dòng chảy, trọng lực và hình dáng khí động học của quả bi.

• Trạng thái mở: Khi máy bơm hoạt động, áp lực lưu chất đẩy quả bi rời khỏi ghế van và đẩy nó vào một hốc chứa (guide) bên cạnh dòng chảy chính. Lúc này, van mở hoàn toàn, cho phép chất lỏng chứa cặn bẩn đi qua dễ dàng.

• Trạng thái đóng: Khi bơm dừng, áp lực dòng chảy mất đi, quả bi dưới tác động của trọng lực sẽ rơi ngược lại về phía ghế van. Nếu có dòng chảy ngược xuất hiện, áp suất này sẽ ép chặt quả bi vào ghế van, tạo ra một lớp màng ngăn kín kẽ.

Một insight quan trọng là phần lớn các dòng van một chiều bi hiện đại không sử dụng lò xo. Việc loại bỏ lò xo giúp giảm thiểu rủi ro mòn gãy linh kiện bên trong và giảm tổn thất áp suất (head loss). Cơ chế này cực kỳ hiệu quả trong môi trường bùn và nước thải vì không có các chi tiết nhỏ để cặn bẩn bám vào gây kẹt.

Phân loại ball check valves phổ biến trong công nghiệp

Tùy vào tính chất của lưu chất (độ ăn mòn, nhiệt độ) mà người ta phân loại van một chiều bi thành nhiều dòng khác nhau:

Phân loại theo vật liệu

• Gang (Cast Iron/Ductile Iron): Loại phổ biến nhất trong hệ thống thoát nước đô thị và PCCC nhờ độ bền cơ học tốt và giá thành rẻ.

• Inox (Stainless Steel 304/316): Sử dụng trong ngành thực phẩm, dược phẩm hoặc hóa chất nhờ khả năng chống oxy hóa tuyệt đối.

• Nhựa (PVC, CPVC, PP): Ưu tiên cho các hệ thống xử lý nước hồ bơi, hóa chất nồng độ cao và môi trường axit.

Phân loại theo thiết kế khoang chảy

• Full Port (Dòng chảy toàn phần): Khoang van rộng bằng kích thước đường ống, giúp giảm thiểu tối đa lực cản và hiện tượng sụt áp.

• Reduced Port: Có kích thước quả bi nhỏ hơn, thường dùng cho các ứng dụng không đòi hỏi lưu lượng lớn.

Kiểu kết nối

• Nối ren: Dùng cho đường ống nhỏ (DN15 - DN50).

• Mặt bích (Flanged): Dùng cho hệ thống lớn, chịu áp lực cao, dễ dàng tháo lắp để bảo trì.

Thông số kỹ thuật quan trọng cần lưu ý

Để chọn được một thiết bị ball check valve hoạt động bền bỉ, kỹ sư cần đặc biệt quan tâm đến các thông số sau:

1. Kích thước danh định (DN): Từ DN15 đến DN600 tùy hệ thống.

2. Áp suất làm việc (PN): Thường dao động từ PN10, PN16 đến PN25.

3. Vật liệu quả bi: Đây là yếu tố then chốt. Bi bọc cao su NBR chịu dầu tốt, EPDM chịu được thời tiết và hóa chất nhẹ. Nếu chọn sai vật liệu bi, lớp vỏ cao su có thể bị bong tróc, gây kẹt van hoặc làm bẩn nguồn nước.

4. Tiêu chuẩn chế tạo: Đảm bảo van đạt các tiêu chuẩn quốc tế như DIN (Đức), ANSI (Mỹ) hoặc JIS (Nhật) để tương thích với mặt bích của hệ thống hiện có.

Giải thích chuyên môn: Tại sao vật liệu bi lại quan trọng? Trong môi trường nước thải công nghiệp chứa nhiều dung môi, nếu dùng bi cao su kém chất lượng, cao su sẽ bị trương nở, khiến bi to ra và kẹt chặt trong thân van, dẫn đến tê liệt hoàn toàn hệ thống.

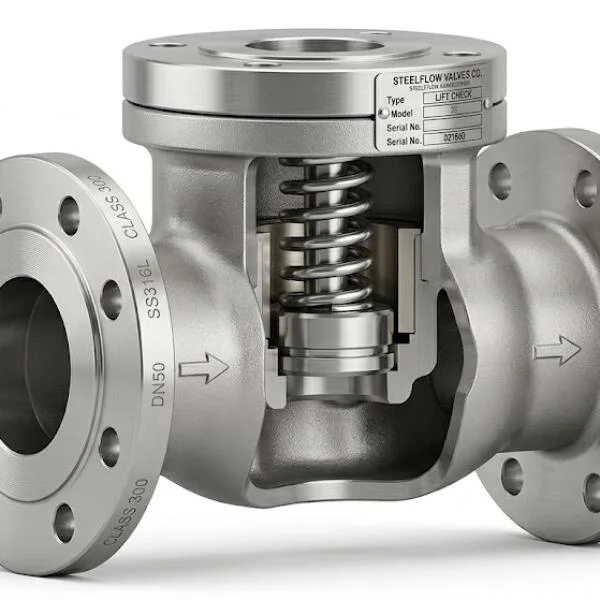

So sánh ball check valves với Swing và Lift check valve

Nhiều người thường phân vân giữa việc chọn van bi một chiều hay van cánh lật. Dưới đây là bảng so sánh thực tế:

Insight: Ball check valve là "vị vua" trong xử lý chất bẩn, nhưng nó không phải là lựa chọn tối ưu cho hệ thống áp suất cực cao (trên 100 bar) hoặc các ứng dụng yêu cầu độ chính xác tuyệt đối như trong phòng thí nghiệm.

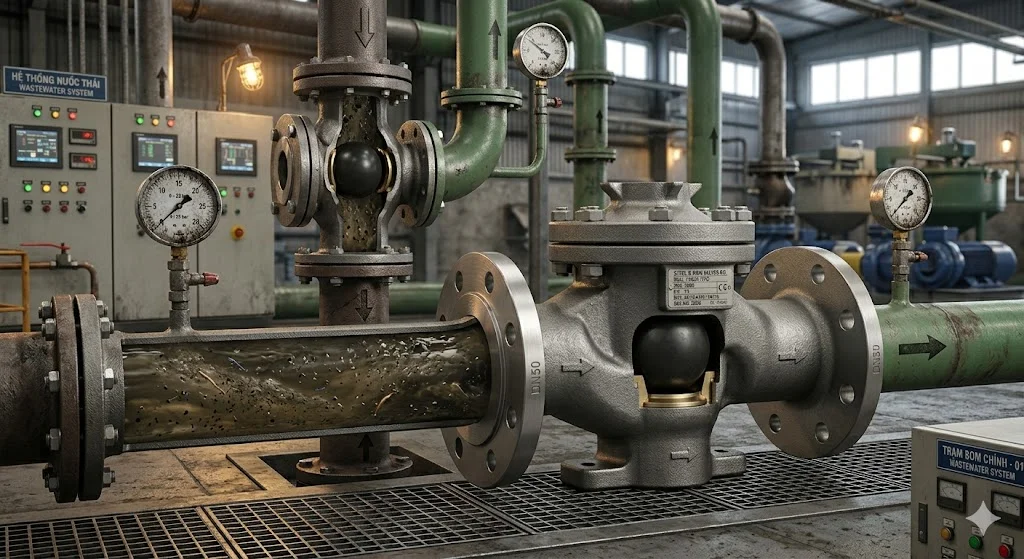

Ứng dụng thực tế: Khi nào bạn thực sự cần van một chiều bi?

Nếu hệ thống của bạn thuộc một trong các trường hợp sau, van một chiều bi là sự lựa chọn không thể thay thế:

• Trạm bơm nước thải đô thị: Nơi dòng chảy chứa nhiều nilon, lá cây, và hạt rắn. Quả bi xoay sẽ giúp đánh tan các cụm bẩn bám.

• Ngành sản xuất thực phẩm: Dùng trong các dây chuyền sản xuất nước trái cây có tép, tương ớt hoặc các dung dịch đặc.

• Công nghiệp hóa chất: Sử dụng dòng van nhựa để vận chuyển axit và kiềm.

• Hệ thống bơm bùn trong xây dựng: Ngăn bùn chảy ngược vào máy bơm khi dừng đột ngột.

Case thực tế: Một trạm xử lý nước thải tại Bình Dương từng gặp sự cố kẹt van cánh lật do rác thải quấn quanh trục van. Sau khi chuyển sang sử dụng ball check valve thân gang bi bọc cao su, tình trạng kẹt van đã giảm 95%, giúp tiết kiệm hàng trăm triệu đồng chi phí bảo trì mỗi năm.

Những sai lầm thường gặp khi sử dụng và hậu quả

1. Sử dụng cho áp suất quá cao: Van bi một chiều thường chịu áp tốt nhất ở mức trung bình. Áp suất quá lớn có thể làm biến dạng quả bi hoặc ghế van.

2. Lắp sai hướng/vị trí: Ball check valve không có lò xo hoạt động tốt nhất ở hướng thẳng đứng (dòng chảy đi lên) hoặc nằm ngang. Lắp đứng nhưng dòng chảy đi xuống sẽ khiến van luôn ở trạng thái mở.

3. Bỏ qua kiểm tra lớp bọc bi: Sau 2-3 năm, lớp cao su bọc bi có thể bị mòn. Nếu không thay thế kịp thời, bi kim loại bên trong sẽ va chạm làm hỏng ghế van.

Hậu quả: Rò rỉ ngược gây hỏng bơm, hệ thống phát ra tiếng ồn cực lớn (va đập thủy lực) và giảm tuổi thọ toàn bộ đường ống.

Checklist chọn van một chiều bi chuẩn kỹ thuật cho dự án

Dưới đây là checklist dành cho bộ phận mua hàng và kỹ thuật:

• [ ] Xác định bản chất lưu chất: Có chứa hóa chất ăn mòn không? Kích thước hạt rắn lớn nhất là bao nhiêu?

• [ ] Áp suất và Nhiệt độ: Thông số vận hành thực tế so với định mức của van (nên chọn van có PN cao hơn 20% áp suất thực).

• [ ] Vị trí lắp đặt: Nằm ngang hay thẳng đứng? (Ưu tiên thiết kế bi chìm cho lắp đứng).

• [ ] Kiểu kết nối: Ren hay mặt bích? Tiêu chuẩn nào (BS, JIS, ANSI)?

• [ ] Tính năng self-cleaning: Đảm bảo thiết kế lòng van đủ rộng để bi tự làm sạch hiệu quả.

Tip chuyên gia: Luôn yêu cầu nhà cung cấp cung cấp chứng chỉ vật liệu quả bi. Một quả bi tốt phải có độ đàn hồi cao và khả năng phục hồi hình dáng sau hàng triệu lần đóng mở.

FAQ: Câu hỏi thường gặp về van một chiều bi

1. Ball check valves có dùng cho nước sạch được không?

Được, nhưng nó không kinh tế bằng van cánh lật hoặc van lò xo. Nó chỉ thực sự phát huy ưu thế ở môi trường có cặn.

2. Van bi một chiều có hay bị kẹt không?

Rất hiếm khi kẹt nếu chọn đúng kích thước. Nhờ quả bi xoay tự do, cặn bẩn rất khó bám lại.

3. Tuổi thọ trung bình của van là bao lâu?

Trong điều kiện nước thải thông thường, van có thể hoạt động ổn định từ 5 - 10 năm. Bộ phận cần thay thế duy nhất thường là quả bi.

4. Có thể lắp van theo chiều thẳng đứng không?

Có, và đây là vị trí hoạt động hiệu quả nhất của van khi dòng chảy đi từ dưới lên.

5. Tại sao van ball check lại ồn hơn các loại khác?

Do quả bi va chạm với thành van và ghế van. Tuy nhiên, nếu dùng bi bọc cao su, tiếng ồn này sẽ giảm đáng kể.

Kết luận

Ball check valves chính là "cứu cánh" cho các hệ thống đường ống chứa tạp chất và bùn bẩn. Việc lựa chọn đúng vật liệu thân van và quả bi không chỉ giúp hệ thống vận hành trơn tru mà còn bảo vệ những thiết bị quan trọng như máy bơm khỏi những hỏng hóc đáng tiếc.

Nếu bạn đang tìm kiếm giải pháp ngăn dòng chảy ngược cho hệ thống xử lý nước thải hoặc sản xuất công nghiệp, hãy ưu tiên các dòng van một chiều bi chất lượng cao.
