Lift Check Valve Là Gì? Giải Pháp Tối Ưu Cho Hệ Thống Áp Suất Cao

Trong vận hành thực tế, không ít kỹ sư gặp phải tình trạng hệ thống đường ống bị chảy ngược, dẫn đến hỏng cánh bơm hoặc sụt giảm áp lực đột ngột. Vấn đề thường không nằm ở việc thiếu thiết bị bảo vệ, mà nằm ở chỗ chọn sai loại van một chiều. Một hệ thống áp suất cao nếu sử dụng van cánh lật thông thường sẽ dễ dẫn đến hiện tượng búa nước hoặc đóng không kín.

Lift check valve (van một chiều dạng nâng) xuất hiện như một giải pháp chuyên dụng cho các môi trường khắt khe này. Tuy nhiên, nếu bạn không nắm vững nguyên lý và các thông số kỹ thuật, việc lắp đặt sai có thể gây ra hiện tượng rung lắc mạnh, kẹt đĩa van và làm giảm đáng kể hiệu suất toàn hệ thống. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, cơ chế và cách lựa chọn lift check valve chuẩn kỹ thuật.

Lift check valve là gì? Định nghĩa và cấu tạo chuẩn chuyên gia

Lift check valve là một dòng van một chiều hoạt động dựa trên cơ chế nâng hạ của đĩa van để cho phép hoặc ngăn chặn dòng lưu chất. Khác với dòng van cánh lật (swing check valve) có đĩa quay quanh trục, đĩa của van một chiều dạng nâng di chuyển lên xuống theo trục thẳng đứng hoặc theo hướng hướng tâm của dòng chảy. Đây được coi là thiết bị an toàn tối yếu trong các hệ thống đòi hỏi độ kín cao và khả năng chịu áp lực tốt.

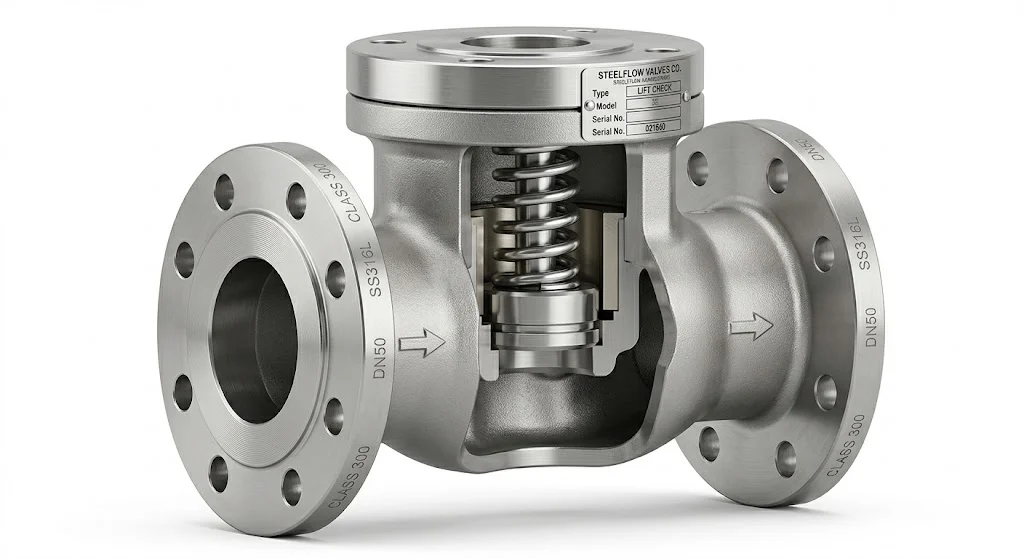

Về cấu tạo, một thiết bị van một chiều dạng nâng tiêu chuẩn bao gồm các bộ phận cốt lõi sau:

• Thân van: Thường có thiết kế tương tự van cầu (globe valve), giúp định hướng dòng chảy đi từ dưới đĩa van lên trên.

• Đĩa van (Disc): Là bộ phận trực tiếp đóng/mở. Đĩa có thiết kế dạng piston hoặc dạng đĩa phẳng, được gia công tỉ mỉ để đảm bảo độ khít với ghế van.

• Lò xo (tùy chọn): Một số dòng tích hợp lò xo để hỗ trợ việc đóng van nhanh hơn, giảm thiểu tác động của búa nước.

• Ghế van (Seat): Nơi đĩa van tiếp xúc khi đóng, thường được làm từ vật liệu chống mài mòn cao như inox hoặc hợp lót stellit.

Loại van này đặc biệt hiệu quả trong môi trường hơi (steam), khí nén và các lưu chất có áp suất cao, nơi mà các loại van một chiều khác thường bộc lộ yếu điểm về độ bền.

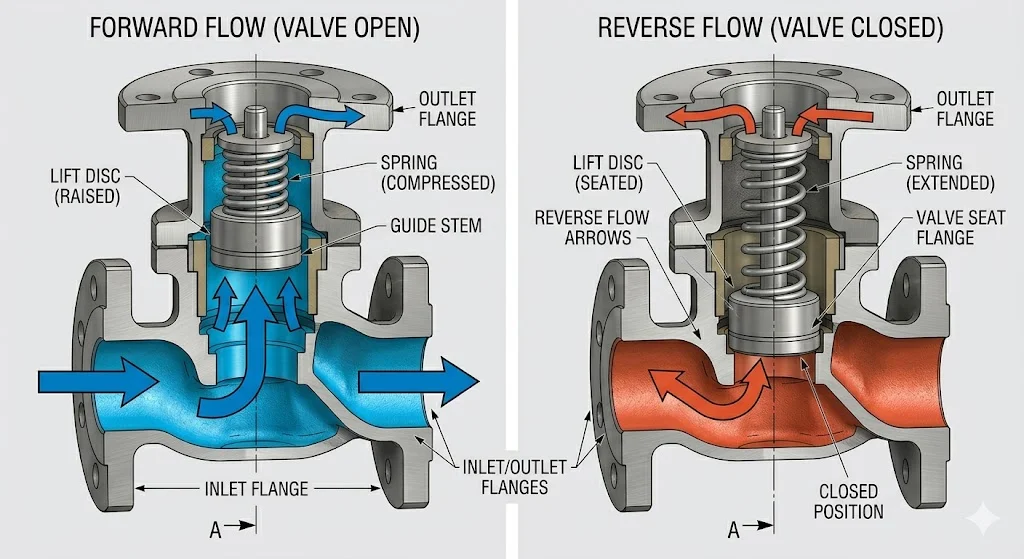

Nguyên lý hoạt động của van một chiều dạng nâng: Cơ chế vận hành chính xác

Nguyên lý hoạt động của van một chiều dạng nâng dựa trên sự chênh lệch áp suất giữa đầu vào và đầu ra của hệ thống. Đây là một quy trình tự động hóa hoàn toàn bằng cơ khí, không cần đến sự tác động từ bên ngoài.

1. Giai đoạn mở van: Khi dòng lưu chất đi vào từ phía dưới đĩa van, áp suất của dòng chảy sẽ tạo ra một lực đẩy. Khi áp lực dòng chảy > trọng lượng đĩa van (và lực lò xo nếu có), đĩa van sẽ được nhấc bổng khỏi ghế van, tạo khoảng trống cho lưu chất đi qua.

2. Giai đoạn đóng van: Khi áp suất dòng chảy giảm xuống hoặc có xu hướng chảy ngược lại, trọng lực cộng với áp suất ngược từ phía đầu ra sẽ đẩy đĩa van rơi xuống, ép chặt vào ghế van. Quá trình này diễn ra tức thì, ngăn chặn hoàn toàn dòng chảy ngược.

Điểm logic cần lưu ý là thiết kế hướng dòng chảy của van thường tạo ra một sự sụt giảm áp suất (pressure drop) lớn hơn so với van cánh lật. Tuy nhiên, chính cơ chế này lại giúp van một chiều dạng nâng hoạt động cực kỳ ổn định trong các hệ thống có tốc độ dòng chảy cao và biến thiên áp suất liên tục, nhờ vào hành trình di chuyển ngắn và tuyến tính của đĩa van.

Phân loại van một chiều dạng nâng phổ biến trên thị trường

Để lựa chọn đúng van một chiều dạng nâng cho dự án, người dùng cần phân loại dựa trên ba tiêu chí chính: vật liệu, kiểu kết nối và cấu tạo chi tiết.

Theo vật liệu cấu tạo

• Inox (Stainless Steel): Thường là SUS304 hoặc SUS316, dùng cho môi trường hóa chất ăn mòn hoặc thực phẩm.

• Gang (Cast Iron/Ductile Iron): Phổ biến trong các hệ thống cấp thoát nước, PCCC vì chi phí tối ưu.

• Đồng (Bronze/Brass): Thường dùng cho các đường ống kích thước nhỏ, hệ thống nước dân dụng hoặc hơi nóng nhẹ.

Theo kiểu kết nối

• Nối ren: Dành cho các đường ống có kích thước nhỏ (thường dưới DN50), lắp đặt nhanh chóng.

• Mặt bích: Tiêu chuẩn hóa theo JIS, ANSI, DIN; dành cho các đường ống lớn, yêu cầu độ chắc chắn và chịu áp cao.

Theo thiết kế vận hành

• Có lò xo (Spring loaded): Có thể lắp theo nhiều hướng (ngang hoặc đứng), đóng van nhanh, chống va đập thủy lực tốt.

• Không lò xo (Gravity lift): Chỉ ưu tiên lắp cho đường ống nằm ngang, dựa hoàn toàn vào trọng lực để đóng đĩa.

Insight chuyên gia: Mỗi loại vật liệu và thiết kế đều có "ngưỡng chịu đựng" riêng. Việc sử dụng van gang cho môi trường hóa chất nồng độ cao là sai lầm chết người dẫn đến thủng thân van chỉ sau vài tháng sử dụng.

Thông số kỹ thuật quan trọng khi lựa chọn van một chiều dạng nâng

Khi đặt hàng hoặc tư vấn kỹ thuật, việc nắm rõ các thông số sau sẽ giúp bạn tránh được những rủi ro vận hành không đáng có:

1. Áp suất định mức (PN/Class): Thể hiện khả năng chịu đựng của van. Các mức phổ biến như PN16, PN25, hoặc Class 150, Class 300.

2. Nhiệt độ làm việc: Đặc biệt quan trọng trong hệ thống hơi nóng. Vật liệu làm kín (seal/gasket) phải chịu được nhiệt độ tối đa của hệ thống.

3. Kích thước danh định (DN): Phải tương thích với kích thước đường ống để tránh hiện tượng thắt cổ chai hoặc quá khổ gây lãng phí.

4. Tiêu chuẩn chế tạo: Các tiêu chuẩn như ANSI (Mỹ), JIS (Nhật), DIN (Đức) quy định về kích thước mặt bích và độ dày thân van.

Tại sao chọn sai thông số lại nguy hiểm? Nếu bạn chọn một chiếc van có áp suất PN10 cho hệ thống PN16, van có thể bị nứt vỡ ngay khi test áp. Ngược lại, nếu nhiệt độ thực tế cao hơn định mức của vật liệu làm kín, đĩa van sẽ không còn độ khít, dẫn đến rò rỉ và làm mất đi chức năng "một chiều" của thiết bị.

So sánh lift check valve với Swing check valve và Spring check valve

Nhiều người thường nhầm lẫn giữa các dòng van một chiều. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt:

Kết luận chuyên sâu: Van một chiều dạng nâng vượt trội hơn hẳn về khả năng đóng kín tuyệt đối và độ bền trong môi trường áp lực cao. Tuy nhiên, nó không phải là lựa chọn tốt cho những hệ thống có áp suất đầu vào quá yếu, vì lực cản tự thân của đĩa van có thể làm giảm lưu lượng đáng kể.

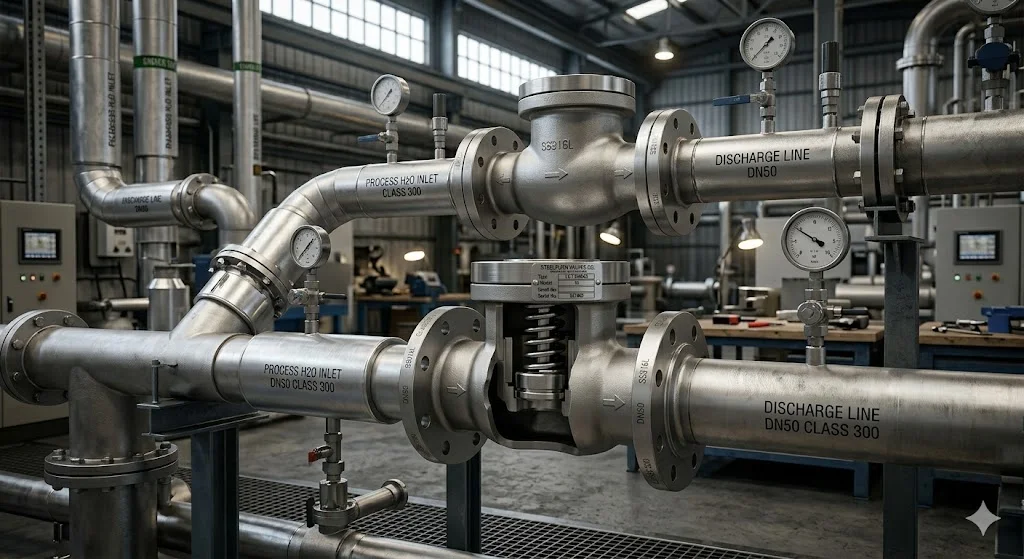

Ứng dụng thực tế: Khi nào nên sử dụng lift check valve?

Không phải mọi vị trí trên đường ống đều cần đến van một chiều dạng nâng. Thiết bị này đạt hiệu quả cao nhất trong các trường hợp sau:

• Hệ thống hơi nóng (Steam): Nhờ thiết kế tương tự van cầu, nó xử lý rất tốt sự giãn nở nhiệt và áp suất của hơi nước.

• Hệ thống khí nén áp lực cao: Ngăn chặn dòng khí quay ngược lại làm hỏng máy nén khí.

• Đường ống đứng có dòng chảy đi lên: Đối với các dòng có lò xo, đây là vị trí lý tưởng để đảm bảo van đóng nhanh trước khi dòng chảy kịp quay đầu.

• Nhà máy hóa chất và dầu khí: Những nơi yêu cầu độ an toàn nghiêm ngặt và không được phép để xảy ra hiện tượng rò rỉ ngược.

Case thực tế: Trong các hệ thống HVAC của tòa nhà cao tầng, van một chiều dạng nâng thường được lắp sau các bơm tăng áp để bảo vệ bơm khỏi áp lực cực lớn từ cột nước cao hàng chục mét đổ về khi bơm dừng đột ngột.

Sai lầm thường gặp và hậu quả khi sử dụng van một chiều dạng nâng

Dù là loại van bền bỉ, nhưng "của bền tại người". Dưới đây là những lỗi phổ biến:

1. Lắp sai hướng dòng chảy: Trên thân van luôn có mũi tên chỉ hướng. Lắp ngược sẽ khiến lưu chất không thể đi qua.

2. Dùng cho dòng chảy yếu: Lực nâng không đủ khiến đĩa van chỉ mở hé, gây ra hiện tượng rung (chattering) liên tục, làm mòn nhanh ghế van.

3. Lắp van đứng cho dòng không có lò xo: Đĩa van sẽ không thể tự đóng kín bằng trọng lực nếu lắp sai tư thế.

Hậu quả: Van bị kẹt, phát ra tiếng ồn lớn, hoặc tệ hơn là gây búa nước làm vỡ đường ống và các thiết bị đo lường đắt tiền khác.

Checklist chọn van một chiều dạng nâng chuẩn kỹ thuật

Trước khi quyết định mua hàng, hãy rà soát qua checklist sau để đảm bảo tính kỹ thuật:

• [ ] Xác định chính xác lưu chất: Là nước, hơi, khí hay hóa chất ăn mòn?

• [ ] Kiểm tra nhiệt độ và áp suất vận hành: Luôn chọn van có thông số cao hơn thực tế ít nhất 10-20% (Worst-case scenario).

• [ ] Xác định hướng lắp đặt: Lắp ngang hay lắp đứng để chọn loại có lò xo hay không.

• [ ] Kiểm tra tiêu chuẩn kết nối: Mặt bích hiện tại của hệ thống theo chuẩn gì (JIS, ANSI...)?

• [ ] Nguồn gốc xuất xứ: Ưu tiên các thương hiệu uy tín để có đầy đủ chứng chỉ CO/CQ.

Tip chuyên gia: Luôn yêu cầu catalog chi tiết để kiểm tra biểu đồ sụt giảm áp suất của van, giúp bạn tính toán công suất bơm chính xác hơn.

FAQ: Câu hỏi thường gặp về van một chiều dạng nâng

1. Lift check valve có dùng cho nước được không?

Có, hoàn toàn dùng được. Tuy nhiên, nó thường được ưu tiên cho nước áp lực cao hoặc nước nóng. Với nước thải hoặc nước có rác, van rất dễ bị kẹt.

2. Van này có cần bảo trì thường xuyên không?

Có. Bạn nên kiểm tra đĩa van và ghế van định kỳ 6-12 tháng/lần để vệ sinh cặn bẩn, đảm bảo độ kín khít.

3. Tại sao van của tôi phát ra tiếng kêu khi hoạt động?

Đây thường là do hiện tượng rung đĩa khi lưu lượng dòng chảy quá thấp so với kích thước van. Hãy kiểm tra lại công suất dòng chảy.

4. Van một chiều dạng nâng có thể thay thế hoàn toàn cho van cánh lật không?

Không hoàn toàn. Mỗi loại có ưu thế riêng. Van cánh lật tốt cho lưu lượng lớn và sụt áp thấp, còn van một chiều dạng nâng tốt cho độ kín và áp suất cao.

Kết luận

Việc hiểu đúng về lift check valve không chỉ giúp bạn bảo vệ hệ thống khỏi những hỏng hóc do dòng chảy ngược mà còn tối ưu hóa chi phí vận hành lâu dài. Một chiếc van được chọn đúng loại, đúng thông số sẽ là "người gác cổng" thầm lặng, bền bỉ qua nhiều năm tháng.
