Ball valve drain: Giải pháp xả cặn và tối ưu áp suất hệ thống chuyên dụng

Trong vận hành các hệ thống đường ống công nghiệp hay bồn chứa, việc tích tụ nước ngưng, cặn bẩn hoặc áp suất dư thừa là điều không thể tránh khỏi. Thực tế, nhiều kỹ thuật viên thường đối mặt với tình huống đường ống cần xả nước định kỳ nhưng lại sử dụng các loại van thông thường không chuyên dụng, dẫn đến tình trạng khó thao tác hoặc rò rỉ sau vài lần sử dụng. Đặc biệt, tại các bồn chứa lớn, nếu không có một van xả đáy phù hợp, việc loại bỏ cặn bẩn trở nên cực kỳ khó khăn, gây nguy cơ tắc nghẽn và hư hại máy móc.

Ball valve drain chính là câu trả lời cho bài toán này. Mặc dù là một giải pháp phổ biến, nhưng không ít người vẫn chưa hiểu đúng về tính năng và cách lựa chọn thiết bị này để đạt hiệu quả tối ưu. Hiểu đúng về ball valve drain không chỉ giúp bạn xả nhanh lưu chất, đơn giản hóa quy trình bảo trì mà còn là cách tốt nhất để tránh những sự cố rò rỉ không đáng có, bảo vệ toàn vẹn hệ thống.

Ball valve drain là gì?

Ball valve drain (van bi xả) là một biến thể chuyên dụng của van bi, được thiết kế với mục đích chính là thực hiện nhiệm vụ xả (drain) lưu chất, xả cặn hoặc giải phóng áp suất trong hệ thống đường ống và bình chứa. Khác với các dòng van bi chặn thông thường dùng để đóng/ngắt dòng chảy chính, van bi xả thường được lắp đặt tại các điểm thấp nhất (điểm chết) hoặc các nhánh phụ để phục vụ công tác vệ sinh và bảo dưỡng.

Điểm khác biệt rõ rệt của loại van này nằm ở thiết kế cổng xả (drain port). Chúng thường có kích thước nhỏ hơn so với đường ống chính nhưng cấu tạo lại tối ưu cho việc thoát nước và cặn nhanh chóng. Trong các hệ thống cao cấp, van bi xả có thể đi kèm với đầu nối nhanh hoặc vòi xả để dẫn lưu chất đến nơi tập trung một cách an toàn và sạch sẽ.

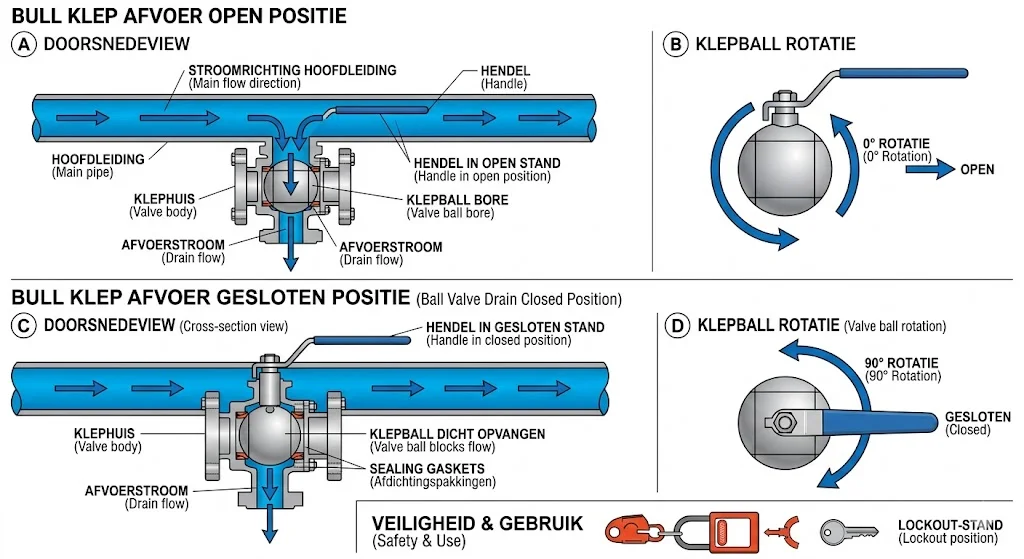

Nguyên lý hoạt động của van bi xả

Về cơ bản, van bi xả vẫn giữ nguyên lý vận hành cốt lõi của dòng van bi: sử dụng một viên bi có lỗ xuyên tâm nằm bên trong thân van. Khi người vận hành xoay tay gạt một góc $90^{\circ}$ , viên bi sẽ xoay theo, đưa lỗ xuyên tâm trùng khớp hoặc vuông góc với dòng chảy.

• Trạng thái mở: Lỗ của bi nằm thẳng hàng với cổng xả, cho phép lưu chất, nước ngưng hoặc cặn bẩn thoát ra ngoài với tốc độ tối đa nhờ thiết kế toàn tâm (full port).

• Trạng thái đóng: Viên bi xoay ngang, bề mặt nhẵn của bi ép chặt vào gioăng (seat), tạo ra độ kín khít hoàn hảo để ngăn chặn rò rỉ, ngay cả trong môi trường áp suất cao.

Tại sao xả nhanh và kín hơn các loại van khác? Nhờ cấu trúc lỗ rỗng thẳng, dòng chảy đi qua van bi không bị đổi hướng hay gặp vật cản như van cầu, từ đó giảm thiểu tối đa sự sụt giảm áp suất và hạn chế tắc nghẽn do cặn. Độ kín của van bi cũng vượt trội hơn nhờ lực ép đồng đều lên vòng đệm bao quanh viên bi.

Cấu tạo chi tiết của van bi xả

Để đảm nhận vai trò xả thải trong môi trường công nghiệp khắc nghiệt, một chiếc ball valve drain tiêu chuẩn bao gồm các bộ phận:

1. Thân van: Được đúc dày dạn để chịu áp suất điểm thấp, thường bằng inox hoặc đồng để chống ăn mòn.

2. Bi van (Ball): Trái tim của van, được mài bóng để giảm ma sát và tăng độ kín.

3. Trục van (Stem): Kết nối giữa tay gạt và bi, có gioăng chống rò rỉ cổ van.

4. Tay gạt: Thường có màu sắc nổi bật hoặc khóa an toàn để tránh việc vô tình mở van xả.

5. Cổng xả (Drain Port): Có thể thiết kế ren ngoài hoặc đuôi chuột để lắp ống mềm, giúp việc xả nước ngưng trở nên linh hoạt hơn.

Insight chuyên gia: Thiết kế của van bi xả chú trọng vào việc ít tắc nghẽn. Các góc cạnh bên trong được bo tròn để cặn bẩn không có điểm bám, đảm bảo van luôn hoạt động trơn tru sau thời gian dài không sử dụng.

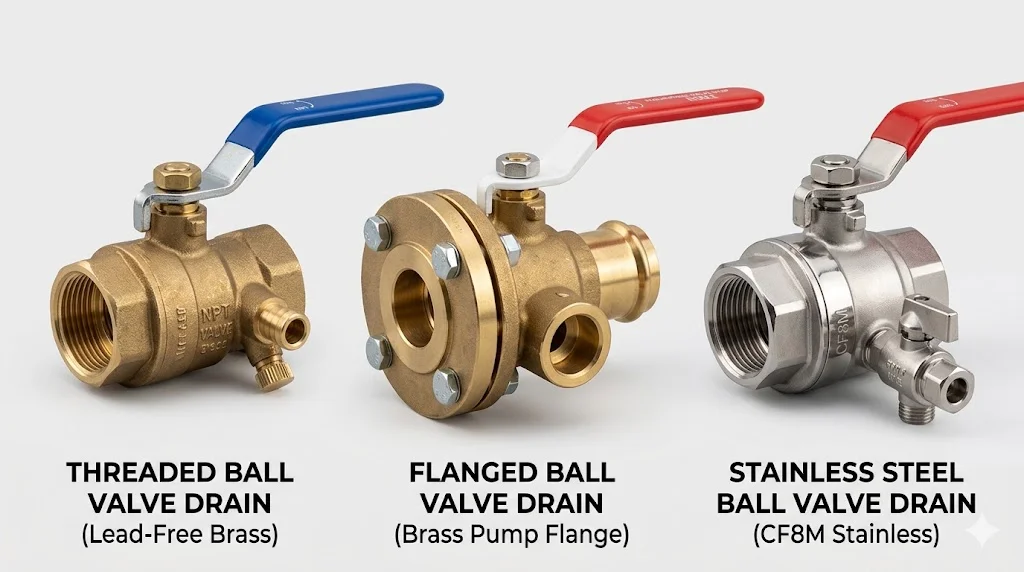

Phân loại ball valve drain hiện nay

Tùy vào nhu cầu cụ thể của hệ thống, bạn có thể lựa chọn các dòng van xả phù hợp:

Theo kiểu kết nối

• Nối ren: Phổ biến nhất cho các hệ thống dân dụng và công nghiệp nhẹ, dễ dàng thay thế và bảo trì.

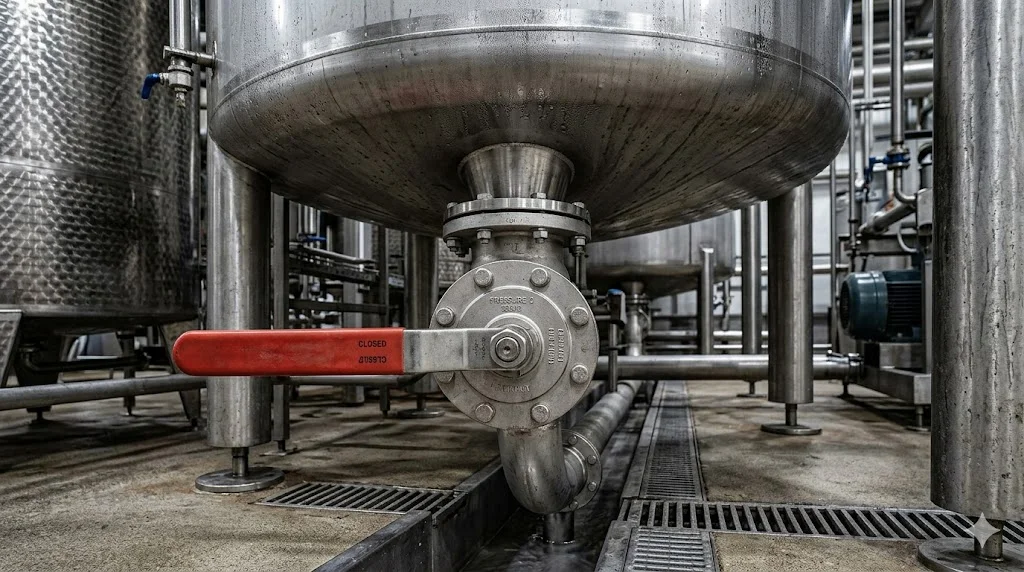

• Mặt bích: Dùng cho các hệ thống lớn, yêu cầu độ bền cơ học cao tại điểm xả đáy bồn.

• Clamp (Vi sinh): Chuyên dụng cho ngành thực phẩm, dược phẩm, nơi việc xả cặn phải đảm bảo tiêu chuẩn vệ sinh tuyệt đối.

Theo vật liệu cấu tạo

• Inox (304, 316): Là lựa chọn hàng đầu nhờ khả năng chịu hóa chất và không bị gỉ sét.

• Đồng (Brass): Thường dùng cho hệ thống nước sạch hoặc HVAC nhờ giá thành hợp lý và độ bền ổn định.

• Thép (Carbon Steel): Dùng trong các hệ thống dầu khí hoặc hơi nóng áp suất cao.

Theo ứng dụng cụ thể

• Xả nước ngưng: Lắp tại các chân bẫy hơi hoặc đường ống khí nén.

• Xả cặn: Lắp tại đáy bồn chứa hóa chất, nước thải.

• Xả áp: Dùng để giải phóng áp lực dư trước khi tháo rời các thiết bị đo lường.

Thông số kỹ thuật quan trọng khi lựa chọn

Đừng bao giờ chọn van bi xả chỉ dựa trên cảm tính. Các thông số sau đây sẽ quyết định sự an toàn của hệ thống:

• Kích thước (DN): Cần tương thích với cổng xả hiện có. Sai kích thước không chỉ gây khó lắp đặt mà còn khiến lưu lượng xả không đủ đáp ứng yêu cầu kỹ thuật.

• Áp suất làm việc (PN): Điểm xả thường là nơi chịu áp lực thủy tĩnh lớn nhất (đáy bồn). Bạn phải chọn van có chỉ số PN cao hơn áp suất tối đa của hệ thống để tránh nứt vỡ.

• Nhiệt độ: Lưu chất nóng (như nước ngưng lò hơi) yêu cầu gioăng PTFE chịu nhiệt, nếu không gioăng sẽ bị chảy, gây kẹt van.

• Kiểu kết nối: Đảm bảo khớp với ren hoặc bích của đường ống để không phải dùng thêm bộ chuyển đổi gây rò rỉ.

So sánh van bi xả với các loại van xả khác

Insight: Van bi xả thắng thế tuyệt đối khi bạn cần xả nhanh và sạch cặn. Tuy nhiên, nếu mục đích của bạn là hé van để nhỏ giọt hoặc điều tiết lượng nước xả cực nhỏ, van kim hoặc van cầu sẽ là lựa chọn thay thế hợp lý hơn.

Tại sao hệ thống của bạn nhất thiết phải có ball valve drain?

Việc đầu tư đúng mức vào một chiếc van xả chuyên dụng mang lại lợi ích lâu dài:

1. Đóng/mở tức thì: Chỉ với một thao tác gạt, bạn có thể xử lý sự cố hoặc xả thải ngay lập tức.

2. Độ bền vượt trội: Cấu tạo đơn giản, ít chi tiết chuyển động giúp van có tuổi thọ cao hơn trong môi trường bụi bẩn.

3. Dễ bảo trì: Thiết kế thông minh cho phép vệ sinh hoặc thay thế gioăng mà không cần tháo toàn bộ hệ thống (đối với dòng 3 mảnh).

4. Tối ưu chi phí: Giá thành của van bi xả rất cạnh tranh so với các loại van điều khiển phức tạp nhưng lại mang lại hiệu quả tương đương trong việc xả thải.

Ứng dụng thực tế và sai lầm thường gặp

Ứng dụng phổ biến

• Hệ thống khí nén: Xả nước ngưng đọng tại các bình tích áp để tránh rỉ sét đường ống.

• Hệ thống HVAC: Xả bùn và cặn bẩn trong các vòng tuần hoàn nước lạnh/nóng.

• Đường ống công nghiệp: Lắp tại các đoạn ống uốn lượn để xả lưu chất thừa trước khi bảo trì.

Những sai lầm cần tránh

• Lắp sai vị trí: Lắp van xả ở lưng chừng ống thay vì điểm thấp nhất, khiến lưu chất không thể thoát hết.

• Dùng van nhựa cho áp suất cao: Gây nguy cơ nổ vỡ khi hệ thống xảy ra hiện tượng tăng áp đột ngột.

• Dùng để điều tiết: Việc hé van bi thường xuyên sẽ làm mòn một bên gioăng, dẫn đến van không còn kín khi đóng lại.

Checklist chọn mua và hướng dẫn lắp đặt đúng cách

Checklist mua hàng chuyên gia:

• [ ] Mục đích xả là gì (Nước sạch, khí nén hay hóa chất)?

• [ ] Vật liệu van có tương thích với lưu chất không?

• [ ] Thông số áp suất (PN) và nhiệt độ có đạt chuẩn an toàn?

• [ ] Có cần đầu nối vòi (hose barb) để dẫn nước xả không?

Quy trình lắp đặt chuẩn kỹ thuật:

1. Xác định điểm thấp nhất: Luôn lắp van tại vị trí mà trọng lực giúp lưu chất thoát ra tự nhiên nhất.

2. Hướng dòng: Đảm bảo mũi tên hướng dòng (nếu có) quay về phía cổng xả.

3. Làm sạch ren: Sử dụng băng tan (cao su non) hoặc keo dán ren chuyên dụng để đảm bảo độ kín.

4. Kiểm tra vận hành: Thử đóng mở vài lần để đảm bảo tay gạt không bị vướng vào các thiết bị xung quanh.

Giải đáp thắc mắc (FAQ)

1. Ball valve drain dùng để làm gì?

Thiết bị dùng để xả nước, xả cặn bẩn tích tụ hoặc giải phóng áp suất trong hệ thống đường ống và bình chứa.

2. Nó có khác gì so với van bi thông thường không?

Có. Van bi xả thường có cổng xả được thiết kế tối ưu để kết nối với ống xả, kích thước thường nhỏ gọn hơn và vật liệu tập trung vào khả năng chống ăn mòn điểm thấp.

3. Có thể dùng van bi xả cho hệ thống khí nén không?

Hoàn toàn được. Đây là ứng dụng rất phổ biến để xả nước ngưng tụ trong bình tích khí và các bẫy nước trên đường ống.

4. Tại sao van xả của tôi thường xuyên bị rò rỉ?

Nguyên nhân chủ yếu do cặn bẩn bám vào gioăng hoặc bạn đang dùng van để điều tiết dòng chảy khiến gioăng bị mòn không đều.

5. Bao lâu thì nên kiểm tra van xả một lần?

Tùy vào mức độ sạch của lưu chất, bạn nên kiểm tra và vận hành thử 3-6 tháng một lần để đảm bảo trục van không bị kẹt do đóng cặn.

Kết luận

Ball valve drain là một chi tiết nhỏ nhưng đóng vai trò then chốt trong việc duy trì hiệu suất và sự an toàn của toàn bộ hệ thống công nghiệp. Việc lựa chọn đúng chủng loại và lắp đặt đúng kỹ thuật sẽ giúp bạn tiết kiệm tối đa thời gian bảo trì, giảm thiểu rủi ro rò rỉ và bảo vệ các thiết bị đắt tiền phía sau.

Đừng để một chiếc van xả kém chất lượng làm ảnh hưởng đến tiến độ sản xuất của doanh nghiệp. Hãy chọn những sản phẩm đạt chuẩn để có được sự yên tâm tuyệt đối.
