Cụm Van Xả Khí: Giải Pháp Bảo Vệ Đường Ống Và Tối Ưu Áp Suất Hệ Thống

Trong vận hành hệ thống cấp thoát nước công nghiệp và dân dụng, một trong những "kẻ thù thầm lặng" gây ra nhiều sự cố nhất chính là bọt khí tích tụ. Bạn có bao giờ gặp tình trạng đường ống nước bị rung lắc dữ dội, phát ra tiếng ồn lạ hoặc áp lực nước tại vòi ra không ổn định? Nguyên nhân gốc rễ thường nằm ở việc khí bị kẹt bên trong đường ống mà không được giải phóng kịp thời.

Vấn đề thực tế là nhiều đơn vị thiết kế chỉ lắp đặt các van xả khí đơn lẻ tại các điểm cao, nhưng điều này thường không đủ để xử lý triệt để túi khí hoặc ngăn chặn hiện tượng chân không khi hệ thống gặp sự cố dừng bơm đột ngột. Lúc này, việc trang bị một cụm van này đồng bộ trở thành giải pháp tối ưu, không chỉ giúp loại bỏ khí thừa mà còn đóng vai trò là "chốt chặn" bảo vệ toàn bộ hạ tầng đường ống khỏi nguy cơ nứt vỡ. Bài viết sau đây sẽ phân tích sâu về cấu tạo, nguyên lý và lý do tại sao cụm van này lại là thành phần không thể thiếu trong kỹ thuật cấp nước hiện đại.

Cụm van xả khí là gì? Định nghĩa chuẩn kỹ thuật

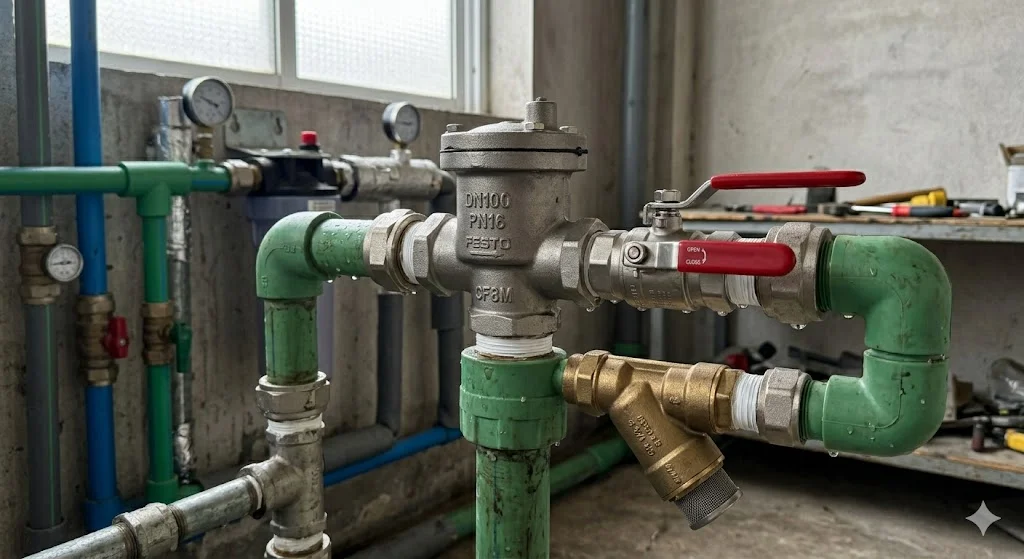

Để hiểu một cách chính xác nhất, cụm van xả khí không đơn thuần là một thiết bị lẻ, mà là một tổ hợp thiết bị được lắp đặt cùng nhau trên một nhánh phụ của đường ống chính. Tổ hợp này được thiết kế với mục đích đa năng: xả khí khi đầy nước, hút khí khi cạn nước và tạo điều kiện thuận lợi cho công tác bảo trì định kỳ.

Định nghĩa chuẩn SEO: Cụm van xả khí là hệ thống bao gồm van xả khí chính kết hợp với các phụ kiện bổ trợ như van khóa, lọc rác và khớp nối. Hệ thống này giúp loại bỏ triệt để các túi khí (air pockets) hình thành trong quá trình vận hành, đồng thời duy trì áp suất ổn định, ngăn chặn hiện tượng búa nước và chân không phá hủy đường ống.

Khác với các dòng van đơn lẻ, cụm van được tính toán để hoạt động như một thực thể bảo vệ toàn diện, đảm bảo rằng ngay cả khi cần thay thế hoặc sửa chữa, hệ thống đường ống chính vẫn có thể vận hành bình thường mà không cần xả cạn nước.

Nguyên lý hoạt động của cụm van xả khí

Cơ chế vận hành của cụm van này dựa trên nguyên lý tự động cân bằng giữa pha khí và pha lỏng dựa trên sự thay đổi của phao cơ bên trong van chính:

• Giai đoạn xả khí (Air Release): Khi hệ thống bắt đầu nạp nước hoặc khi khí tích tụ tại điểm cao, không khí sẽ đẩy nước xuống, làm phao trong van hạ xuống. Lúc này, cửa xả mở ra để khí thoát ra ngoài. Khi nước dâng lên đầy buồng van, phao nổi lên và đóng chặt cửa xả, ngăn rò rỉ nước.

• Giai đoạn hút khí (Vacuum Relief): Trong trường hợp mất điện đột ngột hoặc dừng bơm, áp suất trong ống giảm nhanh tạo ra vùng chân không. Để tránh ống bị bóp méo hoặc nổ do áp suất âm, cụm van sẽ tự động mở cửa hút để đưa không khí vào bên trong, cân bằng áp suất tức thì.

• Giai đoạn hoạt động ổn định: Van sẽ liên tục xả những bọt khí nhỏ li ti giải phóng từ dòng nước trong suốt quá trình vận hành, giữ cho dòng chảy luôn đầy và đạt hiệu suất cao nhất.

Insight chuyên gia: Điểm khác biệt lớn nhất là cụm van hoạt động hoàn toàn tự động, dựa trên sự thay đổi vật lý của lưu chất, không cần nguồn điện hay sự tác động của con người, giúp bảo vệ hệ thống 24/7.

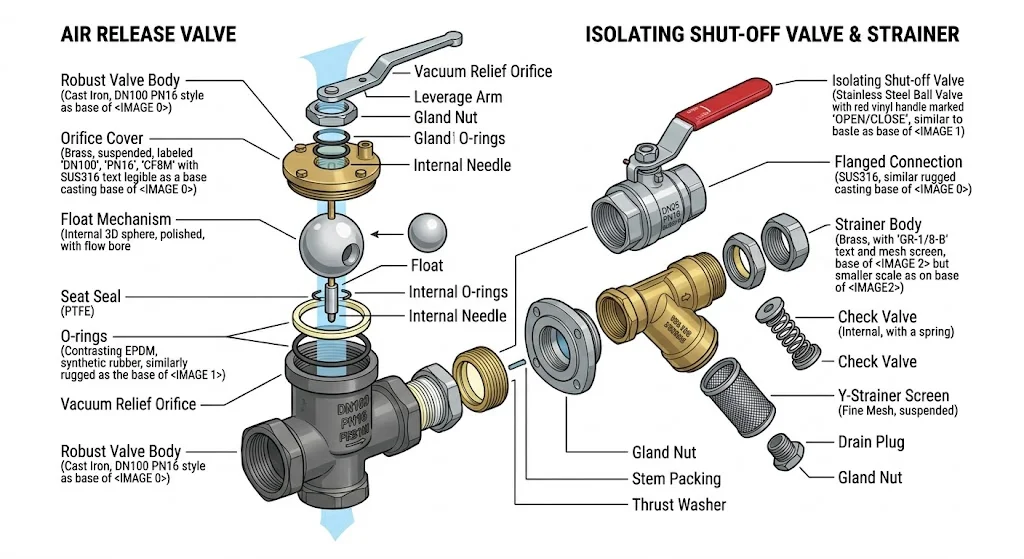

Cấu tạo chi tiết của cụm van xả khí tiêu chuẩn

Một cụm thiết bị hoàn chỉnh và đúng tiêu chuẩn kỹ thuật thường bao gồm các thành phần chủ chốt sau đây:

1. Van xả khí chính (Air Release Valve): Có thể là loại đơn hoặc kép, tùy theo lưu lượng khí cần xử lý.

2. Van khóa (Isolating Valve): Thường sử dụng van bi inox hoặc van cổng. Bộ phận này cực kỳ quan trọng, cho phép kỹ thuật viên khóa nhánh xả khí lại để tháo rời van chính đi bảo trì mà không làm gián đoạn dòng chảy của đường ống chính.

3. Bộ lọc (Y-Strainer): Lắp đặt trước van xả để ngăn rác, cặn bẩn chui vào buồng van làm kẹt phao hoặc hở gioăng cao su.

4. Phụ kiện kết nối: Gồm mặt bích, khớp nối nhanh hoặc tê thu, giúp liên kết cụm van vào đường ống một cách chắc chắn.

5. Đồng hồ áp lực (Tùy chọn): Giúp theo dõi áp suất tại vị trí lắp đặt để kiểm tra hiệu quả hoạt động của van.

Điểm lưu ý: Việc thiếu đi van khóa trong cụm thiết bị là sai lầm phổ biến, khiến công tác bảo trì sau này trở nên cực kỳ phức tạp và tốn kém chi phí vận hành.

Phân loại cụm van xả khí trên thị trường

Tùy vào quy mô hệ thống và đặc tính của lưu chất, cụm van này được chia thành các loại chính:

Phân loại theo chức năng điều khiển

• Cụm xả khí đơn: Chỉ có một buồng phao, dùng cho các đường ống nhỏ hoặc nơi có lượng khí tích tụ ít.

• Cụm xả khí kép (Double Orifice): Gồm hai lỗ xả (lỗ lớn để xả nhanh khi nạp nước, lỗ nhỏ để xả khí li ti khi đang vận hành).

• Cụm xả khí 3 chức năng: Kết hợp xả khí, hút khí chống chân không và xả khí áp lực cao trong cùng một thiết bị.

Phân loại theo môi trường ứng dụng

• Dành cho nước sạch: Thân van thường bằng gang cầu hoặc đồng, gioăng bằng cao su EPDM đảm bảo vệ sinh.

• Dạng cho nước thải: Thiết kế buồng van cao hơn để tránh chất thải bám vào phao gây tắc nghẽn, thường làm bằng inox hoặc nhựa cao cấp để chống ăn mòn hóa học.

Thông số kỹ thuật cần lưu ý khi lựa chọn

Để đảm bảo cụm van hoạt động hiệu quả, bạn cần đối chiếu các thông số sau với yêu cầu thiết kế:

• Kích thước (Size): Phổ biến từ DN15 đến DN200. Việc chọn kích thước cụm van phụ thuộc vào đường kính ống chính và lưu lượng bơm.

• Áp suất định mức (Pressure Rating): Phổ biến là PN10, PN16, PN25. Áp suất của cụm van phải lớn hơn hoặc bằng áp suất đỉnh của hệ thống.

• Vật liệu thân van: Gang cầu (chịu lực tốt, giá rẻ), Inox 304/316 (dùng cho môi trường hóa chất), hoặc đồng (dùng cho dân dụng).

• Tiêu chuẩn kết nối: Tuân theo các tiêu chuẩn quốc tế như DIN (Đức), ANSI (Mỹ) hoặc JIS (Nhật Bản) để dễ dàng lắp lắp lẫn.

So sánh: Van xả khí đơn lẻ vs Cụm van xả khí

Nhiều khách hàng thắc mắc tại sao phải lắp cả cụm trong khi một chiếc van đơn có giá rẻ hơn nhiều. Bảng so sánh dưới đây sẽ làm rõ:

Insight chuyên gia: Đầu tư vào cụm van này là đầu tư cho sự an tâm. Chi phí ban đầu cao hơn nhưng sẽ tiết kiệm hàng nghìn USD chi phí bảo trì và thay thế ống về sau.

Tại sao nhất định phải dùng cụm van này trong công trình?

Sự hiện diện của cụm van này quyết định trực tiếp đến hiệu suất của máy bơm và tuổi thọ đường ống:

1. Loại bỏ túi khí (Air Pockets): Khí tích tụ làm giảm tiết diện thực tế của ống, khiến bơm phải làm việc nặng hơn (tốn điện hơn) để đạt cùng một lưu lượng nước.

2. Ngăn chặn hiện tượng búa nước: Khi dòng nước va chạm với túi khí nén, áp suất tăng đột ngột có thể làm nổ ống. Cụm van giúp triệt tiêu các "đệm khí" nguy hiểm này.

3. Chống chân không: Khi xả nước nhanh, nếu không hút khí kịp thời, áp suất âm sẽ làm móp méo các loại ống nhựa hoặc ống inox mỏng.

4. Đảm bảo độ chính xác của đồng hồ đo: Khí đi qua đồng hồ sẽ gây sai số lớn trong việc tính toán lưu lượng nước tiêu thụ.

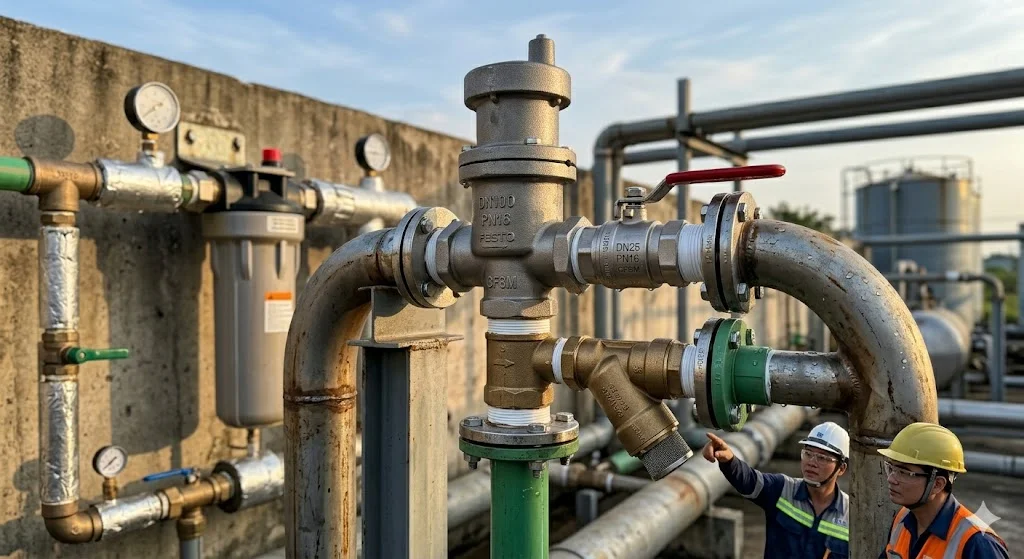

Ứng dụng thực tế của cụm van này

Vật liệu này được ứng dụng rộng rãi trong các kịch bản kỹ thuật sau:

• Hệ thống cấp nước đô thị: Lắp đặt tại các điểm cao trên trục lộ chính.

• Nhà máy xử lý nước thải: Sử dụng các cụm van chuyên dụng chống ăn mòn.

• Hệ thống PCCC: Đảm bảo nước luôn đầy trong ống để sẵn sàng chiến đấu với hỏa hoạn ngay lập tức.

• Đường ống dẫn nước nông nghiệp: Đặc biệt là các vùng địa hình đồi núi có độ cao thấp thay đổi liên tục.

Những sai lầm thường gặp khi sử dụng cụm van này

• Không lắp van khóa: Đây là sai lầm phổ biến nhất, khiến việc kiểm tra định kỳ trở thành cơn ác mộng.

• Lắp sai vị trí: Lắp cụm van ở điểm thấp hoặc đoạn đường bằng phẳng thay vì điểm cao nhất của đoạn ống sẽ làm mất hoàn toàn tác dụng xả khí.

• Chọn sai kích cỡ: Van quá nhỏ không xả kịp khí khi nạp nước, van quá lớn gây lãng phí đầu tư.

• Bỏ qua công tác bảo trì: Sau một thời gian, rác hoặc phèn có thể đóng bám vào phao, nếu không vệ sinh, van sẽ bị rò rỉ nước liên tục.

Checklist: Cách chọn và lắp đặt cụm van này chuẩn 100%

Để hệ thống hoạt động hoàn hảo, hãy tuân thủ các bước sau:

1. Xác định tính chất nguồn nước: Nước sạch, nước thải hay nước biển? (Chọn vật liệu gang, inox hay đồng).

2. Xác định vị trí "điểm chết": Tìm các điểm cao nhất trên bản vẽ kỹ thuật để đặt cụm van.

3. Tính toán chức năng: Nếu đường ống dài trên 500m, hãy chọn cụm van kép 3 chức năng.

4. Kiểm tra áp suất PN: Đảm bảo toàn bộ các linh kiện trong cụm (van khóa, lọc, khớp nối) đều có cùng mức chịu áp suất.

5. Bắt buộc lắp van khóa và y-lọc: Để bảo vệ van xả khí và tạo thuận lợi cho sửa chữa.

FAQ – Giải đáp thắc mắc về cụm van

1. Cụm van xả khí có bắt buộc phải lắp trong hệ thống PCCC không?

Cực kỳ bắt buộc. Nếu không xả khí, khi có hỏa hoạn, túi khí sẽ làm chậm thời gian nước đến đầu phun và gây rung lắc mạnh làm hỏng các giá đỡ ống.

2. Tôi có thể lắp cụm van này theo chiều ngang không?

Tuyệt đối không. Van xả khí chính phải được lắp theo chiều thẳng đứng để phao có thể hoạt động theo trọng lực và lực nổi của nước.

3. Tại sao cụm van này của tôi lại bị phun nước ra ngoài?

Nguyên nhân thường do cặn bẩn bám vào gioăng cao su khiến cửa xả không đóng kín được. Bạn chỉ cần khóa van phụ, tháo nắp van chính và vệ sinh gioăng là xong.

4. Khoảng cách lắp đặt giữa các cụm van là bao nhiêu?

Thông thường, cứ khoảng 500m – 1000m trên đường ống thẳng nên có một cụm van, và bắt buộc phải có tại các điểm thay đổi độ cao hoặc khúc ngoặt lớn.

Kết luận

Cụm van xả khí không chỉ là một thiết bị kỹ thuật mà còn là bảo hiểm cho toàn bộ hệ thống đường ống của bạn. Việc trang bị một giải pháp xả khí đồng bộ, có tính toán kỹ lưỡng về vị trí và thành phần phụ kiện sẽ giúp hệ thống vận hành êm ái, tối ưu hóa công suất bơm và kéo dài tuổi thọ công trình lên hàng chục năm.

Đừng để những bọt khí nhỏ làm hỏng hệ thống lớn của bạn. Một sự đầu tư đúng đắn vào cụm van chất lượng ngay từ giai đoạn thiết kế sẽ giúp bạn tiết kiệm vô số thời gian và chi phí vận hành sau này.

Bạn đang thiết kế hệ thống đường ống và cần một giải pháp cụm van tối ưu? Hãy liên hệ ngay với các kỹ sư của chúng tôi để được tư vấn kỹ thuật chi tiết và lựa chọn thiết bị phù hợp nhất với ngân sách của bạn!
