Van bi công nghiệp: Giải pháp tối ưu cho hệ thống đường ống hiện đại

Hệ thống đường ống của bạn đang gặp tình trạng rò rỉ liên tục, hay tay gạt trở nên cứng nhắc, khó vận hành sau một thời gian ngắn sử dụng? Trong môi trường vận hành áp suất cao, một sai số nhỏ trong việc lựa chọn thiết bị có thể dẫn đến đình trệ toàn bộ dây chuyền sản xuất. Nguyên nhân phổ biến nhất thường không nằm ở thương hiệu, mà nằm ở việc chọn sai loại van bi công nghiệp (Industrial Ball Valve) so với đặc tính của lưu chất.

Dù được coi là dòng van "quốc dân" nhờ thiết kế tinh gọn, nhưng để hiểu và ứng dụng đúng Industrial Ball Valve nhằm tối ưu chi phí và đảm bảo an toàn vận hành là một bài toán kỹ thuật cần sự đầu tư nghiêm túc.

Van bi công nghiệp là gì?

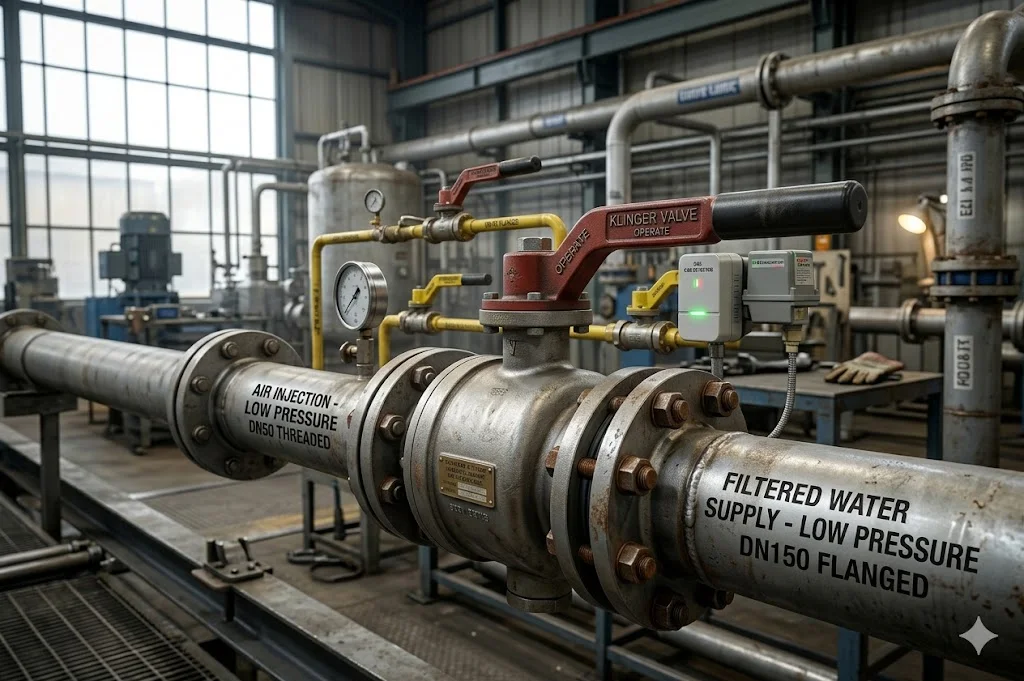

Van bi công nghiệp (Industrial Ball Valve) là thiết bị cơ khí sử dụng một bộ phận đóng mở hình viên bi (ball) có lỗ xuyên tâm để kiểm soát dòng chảy. Đây là dòng van vận hành theo cơ chế xoay 1/4 vòng (90 độ) để chuyển đổi trạng thái từ đóng hoàn toàn sang mở hoàn toàn và ngược lại.

Trong hệ thống công nghiệp, van bi đóng vai trò là "người gác cổng" đáng tin cậy. Khi lỗ xuyên tâm của bi nằm cùng hướng với dòng chảy, lưu chất sẽ đi qua tối đa. Ngược lại, khi xoay 90 độ, mặt nhẵn của bi sẽ chặn đứng dòng chảy, tạo ra độ kín khít tuyệt đối. Nhờ khả năng chịu áp lực tốt và thao tác nhanh, chúng được ứng dụng rộng rãi từ các hệ thống dẫn nước, khí nén cho đến các môi trường khắc nghiệt như hóa chất và dầu khí.

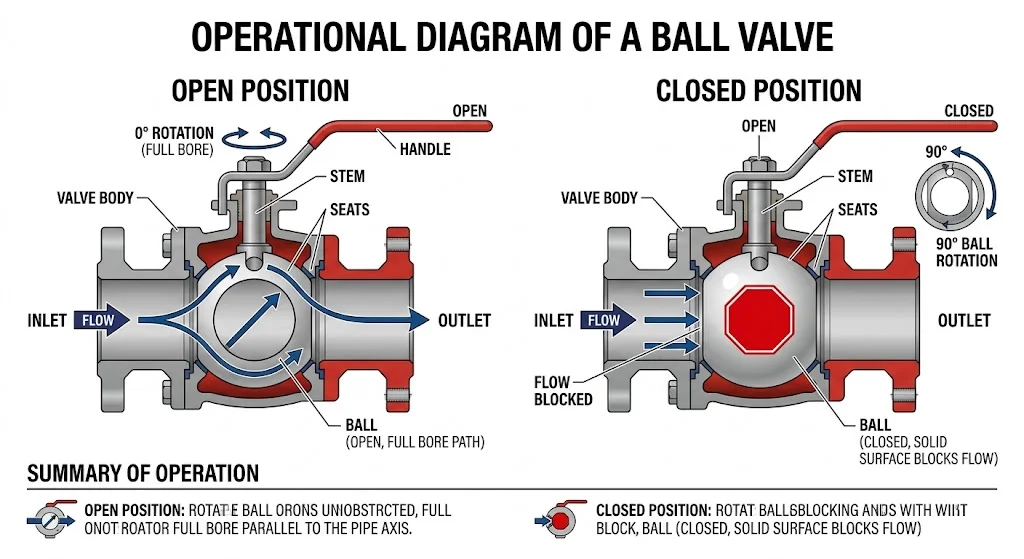

Nguyên lý hoạt động của Industrial Ball Valve

Cơ chế vận hành của van bi dựa trên nguyên lý truyền động từ tay gạt (hoặc bộ điều khiển) qua trục van đến viên bi.

• Trạng thái mở: Khi tay gạt nằm song song với đường ống, lỗ rỗng của bi trùng khớp với hướng dòng chảy. Do thiết kế lỗ thường bằng với đường kính ống (Full Port), áp suất tổn thất qua van là rất thấp.

• Trạng thái đóng: Khi xoay tay gạt vuông góc với đường ống, viên bi xoay đi 90 độ. Lúc này, diện tích bề mặt của bi ép chặt vào gioăng làm kín (seat), ngăn chặn hoàn toàn lưu chất.

Tại sao van bi lại được ưu chuộng hơn các loại van khác? Câu trả lời nằm ở tốc độ và độ kín. So với van cổng (cần xoay nhiều vòng), van bi chỉ cần một thao tác gạt nhanh. Hơn nữa, lực ép giữa bi và gioăng tạo ra khả năng chống rò rỉ vượt trội, ngay cả sau nhiều năm sử dụng.

Cấu tạo chi tiết của Industrial Ball Valve

Để vận hành bền bỉ trong môi trường công nghiệp, một chiếc van bi được cấu thành từ 5 bộ phận cốt lõi:

1. Thân van (Body): Phần vỏ ngoài bảo vệ các chi tiết bên trong, thường được đúc từ inox, gang hoặc đồng.

2. Bi van (Ball): Trái tim của van, thường làm bằng inox cứng để chống mài mòn và han gỉ.

3. Gioăng làm kín (Seat): Thường làm từ PTFE (Teflon) hoặc kim loại. Insight: Gioăng chính là bộ phận quyết định tuổi thọ của van; nếu chọn sai vật liệu gioăng so với nhiệt độ lưu chất, van sẽ nhanh chóng bị rò rỉ.

4. Trục van (Stem): Bộ phận truyền lực từ tay gạt xuống bi.

5. Bộ phận điều khiển: Có thể là tay gạt thủ công, đầu điều khiển điện hoặc bộ truyền động khí nén.

Phân loại Industrial Ball Valve phổ biến hiện nay

Việc phân loại đúng giúp kỹ sư đưa ra quyết định mua hàng chính xác, tránh lãng phí ngân sách.

Theo kiểu kết nối

• Nối ren: Thường dùng cho các đường ống nhỏ (dưới DN50), lắp đặt nhanh gọn.

• Mặt bích: Dùng cho hệ thống lớn, yêu cầu độ chắc chắn và khả năng chịu áp lực cao.

• Hàn (Socket/Butt Weld): Dùng trong môi trường yêu cầu độ kín tuyệt đối, không được phép rò rỉ (như hệ thống hóa chất độc hại).

Theo vật liệu cấu tạo

• Van bi Inox (304, 316): Chống ăn mòn tuyệt vời, dùng cho thực phẩm, hóa chất.

• Van bi Gang: Chi phí thấp, dùng phổ biến cho hệ thống cấp thoát nước, PCCC.

• Van bi Nhựa (PVC, UPVC): Chuyên dụng cho môi trường axit, muối, kiềm.

Theo cấu tạo bi (Port Design)

• Full Port: Lỗ bi bằng đường kính ống, không làm giảm lưu lượng.

• Reduced Port: Lỗ bi nhỏ hơn đường kính ống, dùng cho các ứng dụng không quá khắt khe về lưu lượng để tiết kiệm chi phí.

Các thông số kỹ thuật không thể bỏ qua

Khi lựa chọn Industrial Ball Valve, việc bỏ qua các thông số sau có thể dẫn đến những thảm họa về an toàn:

• Kích thước (DN): Phải tương thích tuyệt đối với đường ống (Ví dụ: DN50 tương đương ống phi 60mm).

• Áp suất làm việc (PN/Class): Nếu hệ thống chạy áp 20 bar mà chọn van PN16, nguy cơ nổ vỡ van là rất cao.

• Nhiệt độ: Gioăng PTFE thông thường chỉ chịu được dưới $180^{\circ}C$ . Trên mức này, bạn bắt buộc phải dùng gioăng kim loại (Metal Seat).

• Môi chất: Xác định rõ là nước sạch, nước thải, dầu hay khí gas để chọn vật liệu thân van phù hợp, tránh hiện tượng ăn mòn hóa học.

So sánh van bi với các loại van công nghiệp khác

Insight chuyên gia: Van bi là "vua" ở các ứng dụng đóng/mở (On/Off). Tuy nhiên, nếu bạn cần điều tiết lưu lượng chính xác (tiết lưu), hãy dùng van cầu. Việc dùng van bi để hé mở lâu ngày sẽ khiến lưu chất xói mòn gioăng, dẫn đến hỏng van nhanh chóng.

Ứng dụng thực tế và những sai lầm thường gặp

Ứng dụng đa dạng

Van bi xuất hiện trong hầu hết các phân khúc công nghiệp:

• Hệ thống khí nén: Nhờ khả năng đóng kín tuyệt đối, ngăn thất thoát khí.

• Xử lý nước: Từ nước sinh hoạt đến xử lý nước thải công nghiệp.

• Năng lượng & Dầu khí: Sử dụng các dòng van bi thép rèn chịu áp lực cực cao.

Những sai lầm "đắt giá"

1. Dùng sai chức năng: Sử dụng van bi để điều chỉnh lưu lượng dòng chảy khiến bi và gioăng bị mòn không đều.

2. Chọn sai vật liệu: Dùng van gang cho môi trường nước biển dẫn đến tình trạng van bị "ăn mòn" chỉ sau vài tháng.

3. Lắp đặt quá lực: Siết kết nối ren quá mạnh có thể làm biến dạng thân van, gây kẹt bi

Checklist chọn mua và lắp đặt Industrial Ball Valve

Checklist chọn mua:

• [ ] Xác định môi chất là gì? (Ăn mòn hay không ăn mòn?)

• [ ] Áp suất tối đa và nhiệt độ hoạt động của hệ thống?

• [ ] Kiểu kết nối là ren, bích hay hàn?

• [ ] Tần suất đóng mở có cao không? (Nếu cao nên dùng van điều khiển tự động).

Hướng dẫn lắp đặt đúng cách:

• Vệ sinh đường ống: Cát, đá, xỉ hàn là kẻ thù của gioăng van bi. Hãy làm sạch ống trước khi lắp.

• Hướng lắp đặt: Mặc dù van bi thường là hai chiều, nhưng hãy ưu tiên lắp theo hướng chỉ dẫn của nhà sản xuất (nếu có).

• Bảo trì: Định kỳ 6–12 tháng nên vận hành thử (nếu van ít dùng) để tránh tình trạng kẹt trục do đóng cặn.

Giải đáp thắc mắc (FAQ)

1. Van bi công nghiệp có dùng để điều tiết dòng chảy được không?

Không khuyến khích. Van bi thiết kế tối ưu cho việc đóng hoặc mở hoàn toàn. Khi mở một nửa, áp lực dòng chảy sẽ tập trung vào một phần của gioăng làm kín, gây mòn nhanh và rò rỉ sau này.

2. Nên chọn van bi Inox hay van bi Gang?

Phụ thuộc vào ngân sách và môi trường. Van gang phù hợp cho nước sạch, PCCC để tiết kiệm chi phí. Van inox là bắt buộc cho môi trường hóa chất, thực phẩm hoặc nơi có độ ẩm cao để tránh gỉ sét.

3. Tại sao van bi của tôi bị kẹt sau một thời gian không sử dụng?

Đây là hiện tượng thường gặp khi lưu chất có cặn bẩn hoặc tính bám dính. Để khắc phục, bạn nên định kỳ vận hành van hoặc chọn loại van bi có thiết kế chống kẹt chuyên dụng.

Kết luận

Van bi công nghiệp là thành phần không thể thiếu để xây dựng một hệ thống vận hành an toàn và hiệu quả. Việc hiểu rõ cấu tạo, thông số kỹ thuật và lựa chọn đúng vật liệu không chỉ giúp bạn bảo vệ hệ thống khỏi các sự cố rò rỉ mà còn tiết kiệm đáng kể chi phí bảo trì dài hạn.

Bạn đang tìm kiếm giải pháp van bi tối ưu cho công trình của mình? Đừng để những sai sót kỹ thuật làm gián đoạn sản xuất.
