Van bi 25: Hướng dẫn chi tiết cách chọn kích thước và quy đổi kỹ thuật chuẩn

Bạn đã bao giờ gặp tình huống đặt mua một chiếc van bi 25 về nhưng loay hoay mãi không thể lắp vừa vào đường ống? Hay tệ hơn, sau khi lắp xong, nước bắt đầu rò rỉ li ti tại các đầu ren? Nguyên nhân phổ biến nhất không nằm ở chất lượng van, mà nằm ở việc người dùng chưa hiểu rõ "25" thực sự là con số chỉ kích thước nào.

Việc nhầm lẫn giữa đường kính trong, đường kính ngoài và kích thước danh nghĩa (DN) khiến nhiều khách hàng tốn không ít chi phí đổi trả và làm gián đoạn tiến độ thi công hệ thống. Hiểu đúng về van bi này không chỉ giúp bạn chọn đúng thiết bị ngay từ đầu mà còn đảm bảo hệ thống vận hành an toàn, bền bỉ và tối ưu chi phí đầu tư.

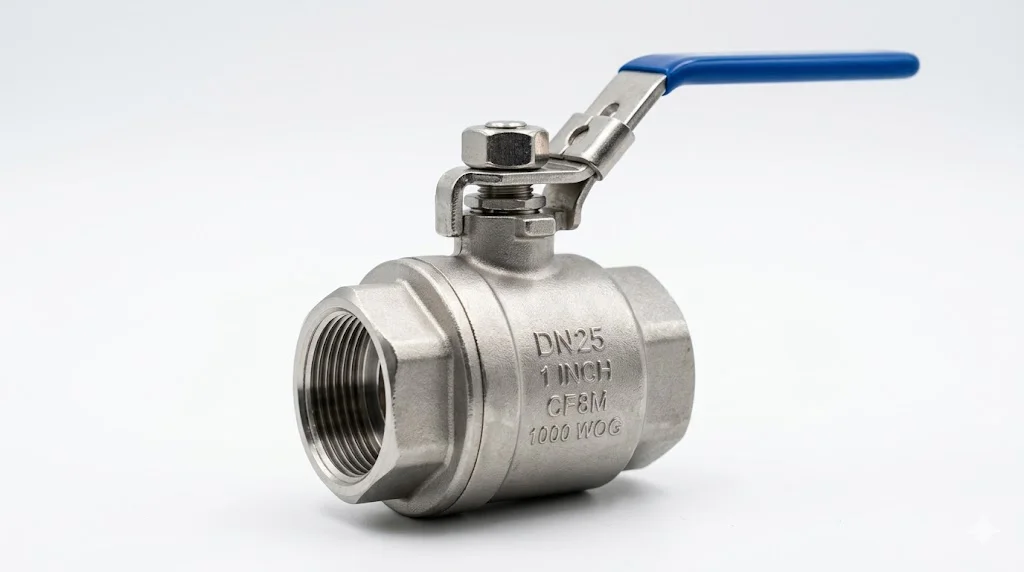

Van bi 25 là gì?

Van bi 25 là loại van sử dụng một bộ phận đóng mở hình viên bi (ball) có lỗ xuyên tâm để kiểm soát dòng chảy của lưu chất. Con số "25" trong tên gọi này ám chỉ kích thước danh nghĩa DN25, một tiêu chuẩn kích thước phổ biến trong ngành nước và khí nén.

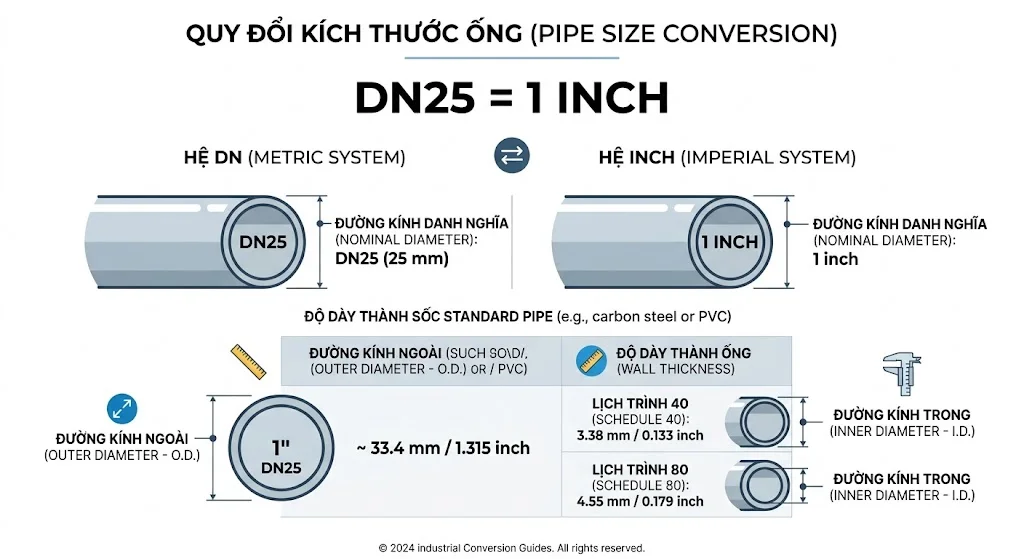

Để tránh nhầm lẫn, bạn cần nắm rõ bảng quy đổi thông số kỹ thuật sau:

• Kích thước danh nghĩa: DN25.

• Kích thước hệ Inch: 1 inch (1").

• Đường kính ngoài tương ứng của ống: Xấp xỉ 34mm (đối với ống nhựa hoặc ống thép tiêu chuẩn).

Như vậy, khi bạn ra cửa hàng yêu cầu mua van bi DN25, thực chất bạn đang tìm kiếm loại van phù hợp với đường ống phi 34. Việc nắm lòng quy tắc này sẽ giúp bạn giao tiếp chính xác với kỹ thuật viên và nhà cung cấp.

Nguyên lý hoạt động của van bi DN25

Cơ chế vận hành của van bi DN25 dựa trên sự xoay chuyển của viên bi rỗng nằm trong thân van. Khi bạn tác động lực vào tay gạt một góc $90^{\circ}$, trục van sẽ truyền lực làm viên bi xoay theo.

• Trạng thái mở: Lỗ xuyên tâm của bi nằm trùng khớp với hướng dòng chảy, cho phép lưu chất đi qua với lưu lượng tối đa.

• Trạng thái đóng: Viên bi xoay ngang, bề mặt nhẵn của bi ép chặt vào gioăng làm kín, chặn hoàn toàn dòng chảy.

Insight chuyên gia: Ưu điểm lớn nhất của dòng van này là tốc độ đóng mở cực nhanh và độ sụt áp rất thấp. Khi mở hoàn toàn, diện tích lỗ bi thường bằng với diện tích lòng ống, giúp dòng chảy không bị cản trở, từ đó tiết kiệm năng lượng cho hệ thống máy bơm.

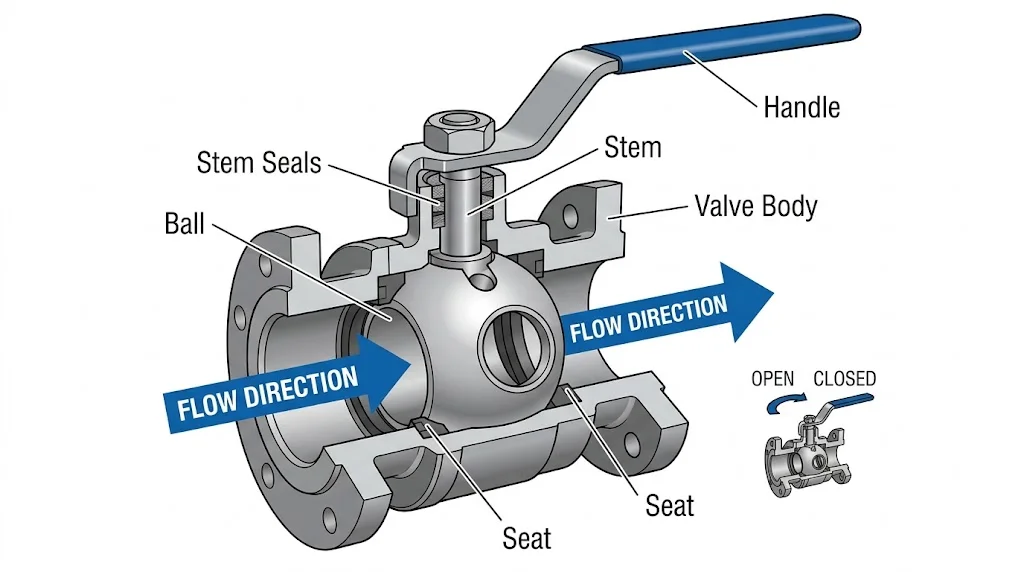

Phân tích cấu tạo chuyên sâu của van bi DN25

Một chiếc van bi DN25 chất lượng cao được cấu thành từ 5 bộ phận chính, mỗi chi tiết đóng một vai trò sống còn:

1. Thân van: Phần vỏ bảo vệ, thường được đúc dày để chịu áp suất.

2. Bi van (Ball): Trái tim của thiết bị, thường làm bằng inox mài bóng để giảm ma sát.

3. Trục van (Stem): Kết nối tay gạt và bi van.

4. Gioăng làm kín (Seat): Thường làm từ PTFE (Teflon). Đây là bộ phận quyết định van có bị rò rỉ hay không. PTFE có độ bền hóa học cao và chịu nhiệt tốt.

5. Tay gạt: Bộ phận để người dùng thao tác thủ công.

Lưu ý: Viên bi đóng vai trò quyết định lưu lượng, trong khi chất lượng gioăng sẽ quyết định tuổi thọ của van. Nếu gioăng kém chất lượng, van sẽ nhanh chóng bị hở sau một thời gian ngắn vận hành.

Phân loại van bi DN25 phổ biến trên thị trường

Việc lựa chọn loại van nào phụ thuộc vào môi trường lưu chất (nước, khí, hóa chất) và ngân sách của bạn.

Phân loại theo vật liệu

• Van bi Inox 304/316: Khả năng chống gỉ tuyệt vời, dùng cho nước sạch, thực phẩm hoặc hóa chất.

• Van bi Đồng: Phổ biến trong dân dụng, chịu nhiệt tốt, giá thành phải chăng.

• Van bi Nhựa (PVC, UPVC): Ưu điểm là nhẹ, giá rẻ và chống ăn mòn hóa học, thường dùng trong xử lý nước thải hoặc tưới tiêu.

Phân loại theo kiểu kết nối

• Kết nối ren: Phổ biến nhất cho kích thước DN25, dễ dàng lắp đặt tại nhà bằng mỏ lết.

• Kết nối mặt bích: Dùng trong công nghiệp khi yêu cầu độ chắc chắn và chịu áp lực cao.

Phân loại theo cấu trúc thân

• 1PC (1 thân): Giá rẻ, cấu tạo đúc liền nhưng khó sửa chữa.

• 2PC (2 thân): Dòng phổ thông, có thể tháo rời để vệ sinh.

• 3PC (3 thân): Dòng cao cấp nhất, cho phép tháo phần thân giữa để bảo trì mà không cần tháo hai đầu nối khỏi đường ống.

Thông số kỹ thuật cần biết khi chọn van bi DN25

Trước khi xuống tiền mua van bi DN25, hãy kiểm tra kỹ các thông số sau trên thân van hoặc Catalogue:

• Kích thước: DN25 / 1" / Phi 34.

• Áp suất làm việc (PN): PN10, PN16 hoặc PN25. Nếu lắp cho hệ thống cao tầng, bạn cần chọn PN ít nhất là 16 bar.

• Nhiệt độ làm việc: Inox có thể chịu tới $180^{\circ}C$, trong khi van nhựa chỉ chịu được dưới $60^{\circ}C$.

• Kiểu ren: BSP (hệ Anh - phổ biến tại VN) hoặc NPT (hệ Mỹ). Nếu mua nhầm kiểu ren, bạn sẽ không thể vặn khít van vào đầu nối ống nhựa.

So sánh van bi DN25 với các loại van khác

Insight: Với kích thước DN25, van bi là lựa chọn tối ưu nhất nhờ tính tiện dụng, bền bỉ và giá thành hợp lý cho hầu hết mọi ứng dụng.

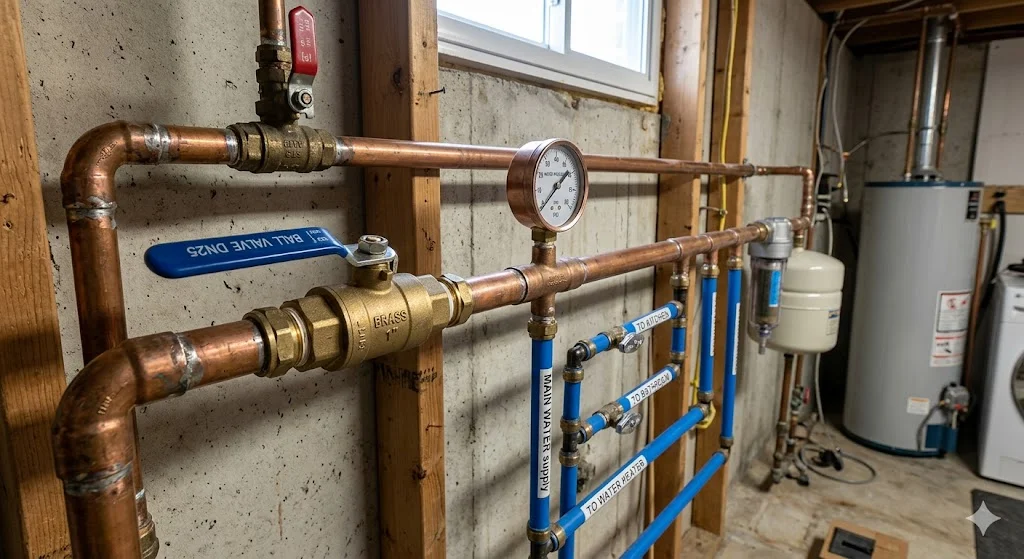

Ứng dụng thực tế của van bi DN25

Nhờ kích thước trung bình và khả năng chịu áp tốt, van bi DN25 xuất hiện trong nhiều hệ thống:

• Cấp nước dân dụng: Lắp đặt tại đầu nguồn hoặc các nhánh chia nước trong nhà phố, biệt thự.

• Hệ thống máy bơm: Van chặn đầu vào và đầu ra của bơm để bảo trì.

• Hệ thống khí nén: Dùng cho các máy nén khí quy mô nhỏ và vừa.

• HVAC: Hệ thống điều hòa không khí và thông gió công nghiệp nhẹ.

Những sai lầm thường gặp khi chọn mua van bi DN25

1. Nhầm lẫn kích thước: Đây là lỗi phổ biến nhất. Khách hàng thường nhầm DN25 với phi 25mm (trong khi nó thực tế là phi 34mm).

2. Chọn sai vật liệu: Dùng van đồng cho môi trường nước biển hoặc hóa chất dẫn đến ăn mòn nhanh chóng.

3. Bỏ qua thông số áp suất: Lắp van PN10 cho hệ thống bơm áp lực cao gây nứt vỡ thân van.

4. Dùng van để điều tiết: Việc thường xuyên hé mở van bi DN25 để chỉnh dòng chảy sẽ khiến lưu chất xói mòn gioăng PTFE, dẫn đến van không còn kín khi đóng lại.

Checklist chọn và lắp đặt van bi DN25 đúng kỹ thuật

Checklist mua hàng:

• [ ] Xác định đúng đường kính ống phi 34 (DN25).

• [ ] Lựa chọn vật liệu (Inox cho bền, Nhựa cho rẻ).

• [ ] Kiểm tra chuẩn ren (99% ở VN dùng ren BSP).

• [ ] Xác nhận áp suất hệ thống (Thông thường là PN16).

Cách lắp đặt chuẩn chuyên gia:

• Vệ sinh: Lau sạch bụi bẩn và xỉ hàn trên đầu ống.

• Quấn băng tan (cao su non): Quấn khoảng 10-15 vòng theo chiều kim đồng hồ để đảm bảo kín ren.

• Siết lực vừa đủ: Không nên siết quá chặt vì có thể làm nứt cổ ren đối với các loại van đồng hoặc nhựa.

• Kiểm tra rò rỉ: Sau khi lắp, hãy mở nước từ từ và quan sát các mối nối trong 15 phút.

Giải đáp thắc mắc (FAQ)

1. Van bi 25 là DN bao nhiêu?

Trả lời: Đó chính là kích thước DN25.

2. Kích thước DN25 có phải là 25mm không?

Trả lời: Không. DN25 là kích thước danh nghĩa tương đương 1 inch, dùng cho ống có đường kính ngoài xấp xỉ 34mm.

3. Nên chọn van bi DN25 bằng inox hay đồng?

Trả lời: Nếu dùng cho nước sạch sinh hoạt, van đồng là đủ. Nếu dùng cho hóa chất, môi trường biển hoặc thực phẩm, inox 304/316 là bắt buộc.

4. Van bi DN25 có dùng cho nước nóng được không?

Trả lời: Có. Van bi đồng và inox chịu nhiệt rất tốt, phù hợp cho hệ thống nước nóng năng lượng mặt trời.

Kết luận

Van bi 25 là một thiết bị nhỏ nhưng đóng vai trò "huyết mạch" trong việc đảm bảo sự ổn định của hệ thống đường ống. Việc hiểu đúng thông số DN25 tương đương ống phi 34 sẽ giúp bạn tự tin hơn trong việc mua sắm và lắp đặt. Hãy luôn ưu tiên những thương hiệu uy tín và kiểm tra kỹ vật liệu để tránh những phiền toái về rò rỉ hay hỏng hóc sau này.
