Trap valve: Giải pháp tối ưu hóa năng lượng và bảo vệ hệ thống hơi chuyên dụng

Trong vận hành các hệ thống nhiệt công nghiệp, hiện tượng đọng nước ngưng (condensate) là một hệ quả tất yếu của quá trình trao đổi nhiệt. Tuy nhiên, nếu nước ngưng không được loại bỏ kịp thời, chúng sẽ tạo ra những lớp màng cản trở khả năng truyền nhiệt, khiến thiết bị hoạt động kém hiệu quả và tiêu tốn nhiều nhiên liệu hơn. Nghiêm trọng hơn, sự tích tụ nước trong dòng hơi vận tốc cao là nguyên nhân trực tiếp dẫn đến hiện tượng "búa nước" (water hammer) – kẻ thù số một gây rung lắc, phá hủy đường ống và các thiết bị đắt tiền.

Chính vì thế, trap valve (thường gọi là bẫy hơi) được xem là thiết bị then chốt trong mọi sơ đồ đường ống hơi. Mặc dù có kích thước nhỏ bé, nhưng nếu hiểu sai hoặc lựa chọn sai trap valve, doanh nghiệp có thể phải đối mặt với tổn thất năng lượng lên đến hàng trăm triệu đồng mỗi năm. Hiểu đúng về thiết bị này không chỉ giúp hệ thống vận hành trơn tru mà còn là bài toán kinh tế quan trọng của người quản lý kỹ thuật.

Trap valve là gì?

Trap valve (hay Steam Trap) là một thiết bị van tự động có khả năng phân biệt giữa hơi nước (steam) và nước ngưng (condensate). Chức năng cốt lõi của nó là tự động xả nước ngưng, không khí và các khí không ngưng ra khỏi hệ thống, đồng thời giữ lại hơi nước để tận dụng tối đa nhiệt năng.

Trong một hệ thống kín, Steam Trap đóng vai trò như một "người gác cổng" thông minh. Nó ngăn không cho hơi nước thoát ra ngoài môi trường một cách vô ích, đảm bảo rằng hơi chỉ đi vào các thiết bị tiêu thụ nhiệt. Nhờ khả năng tách nước liên tục, Steam Trap giúp duy trì áp suất và nhiệt độ ổn định, đồng thời bảo vệ toàn bộ bề mặt kim loại của hệ thống khỏi sự ăn mòn do oxy hóa hóa học.

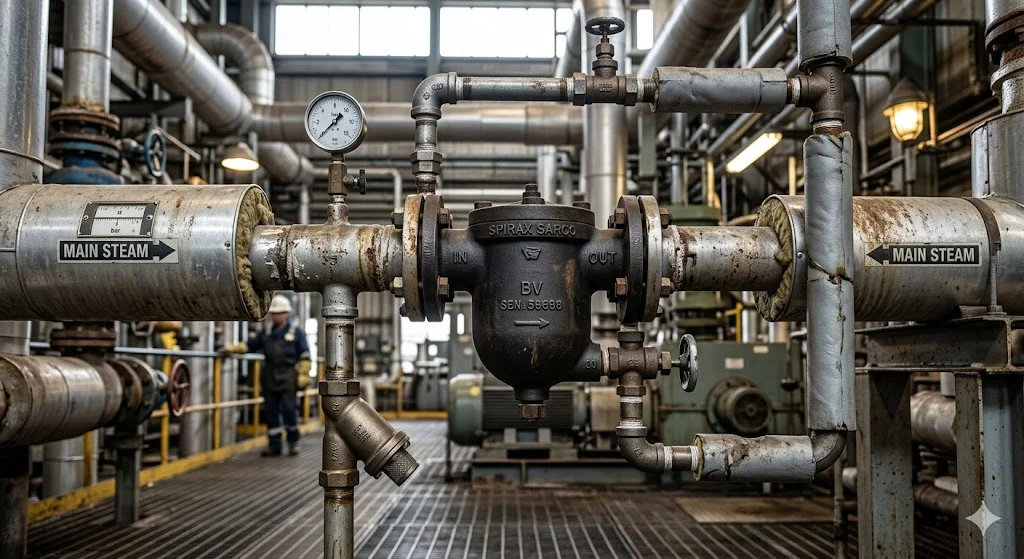

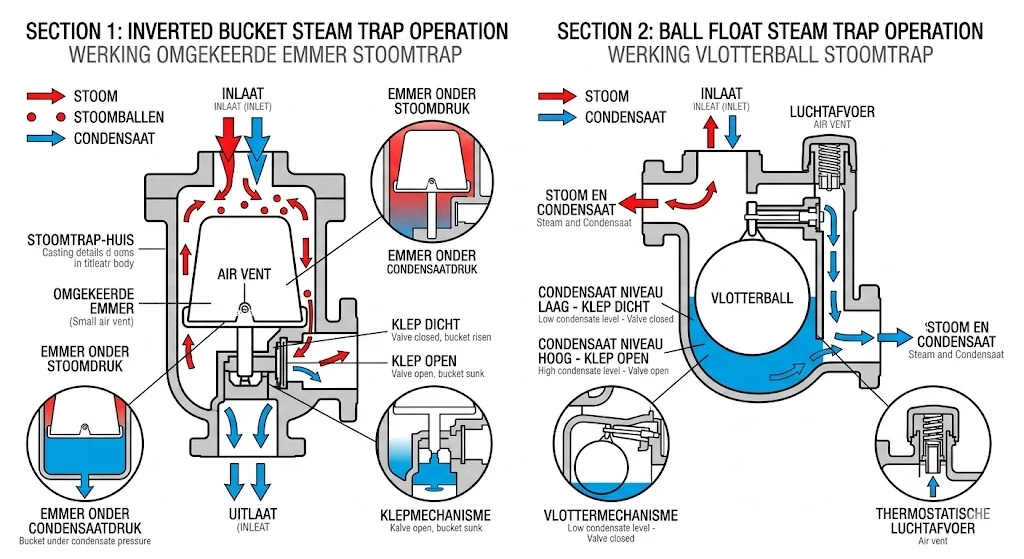

Nguyên lý hoạt động của trap valve

Cơ chế vận hành của Steam Trap dựa trên sự khác biệt về tính chất vật lý giữa hơi bão hòa và nước ngưng. Để hoạt động chính xác, bộ phận điều khiển bên trong trap sẽ nhận biết sự thay đổi dựa trên ba yếu tố chính:

1. Sự khác biệt về tỷ trọng (Khối lượng riêng): Các loại trap cơ học sử dụng phao sẽ nổi lên khi nước ngưng đầy và chìm xuống khi chỉ có hơi, từ đó điều khiển cửa xả.

2. Sự khác biệt về nhiệt độ: Trap nhiệt động nhận biết nước ngưng thường có nhiệt độ thấp hơn hơi để kích hoạt cơ cấu đóng mở.

3. Sự khác biệt về động năng (Áp suất): Dựa trên tốc độ dòng chảy khác nhau giữa chất lỏng và chất khí khi đi qua các khe hẹp.

Tại sao Steam Trap không xả hơi? Đó là nhờ thiết kế cơ khí chính xác. Khi hơi nước chạm vào bộ phận cảm biến, áp suất hoặc nhiệt độ của hơi sẽ tạo ra một lực phản hồi đủ mạnh để đóng chặt cửa van ngay lập tức. Ngược lại, khi nước ngưng (vốn có nhiệt độ thấp hơn hoặc tỷ trọng nặng hơn) tích tụ, lực này giảm đi, cho phép cửa van mở ra để giải phóng nước ngưng. Việc chọn sai loại trap dẫn đến việc van không đóng kịp, khiến hơi "xì" trực tiếp ra ngoài, gây lãng phí năng lượng cực lớn.

Cấu tạo chi tiết của Steam Trap

Một chiếc Steam Trap tiêu chuẩn được cấu thành từ các bộ phận chịu lực và bộ phận cảm biến tinh vi:

• Thân van: Thường đúc từ gang xám, thép carbon hoặc inox cao cấp để chịu đựng áp suất và sự mài mòn hóa học.

• Bộ phận cảm biến (Sensor unit): Có thể là quả phao (ball float), đĩa nhiệt động (disc), hay tấm lưỡng kim. Đây được coi là "bộ não" quyết định độ nhạy của trap.

• Cửa xả (Orifice): Vị trí nước ngưng thoát ra. Kích thước cửa xả phải được tính toán chính xác để phù hợp với lưu lượng condensate sinh ra.

• Gioăng và bộ phận làm kín: Ngăn chặn rò rỉ tại các điểm nối thân van.

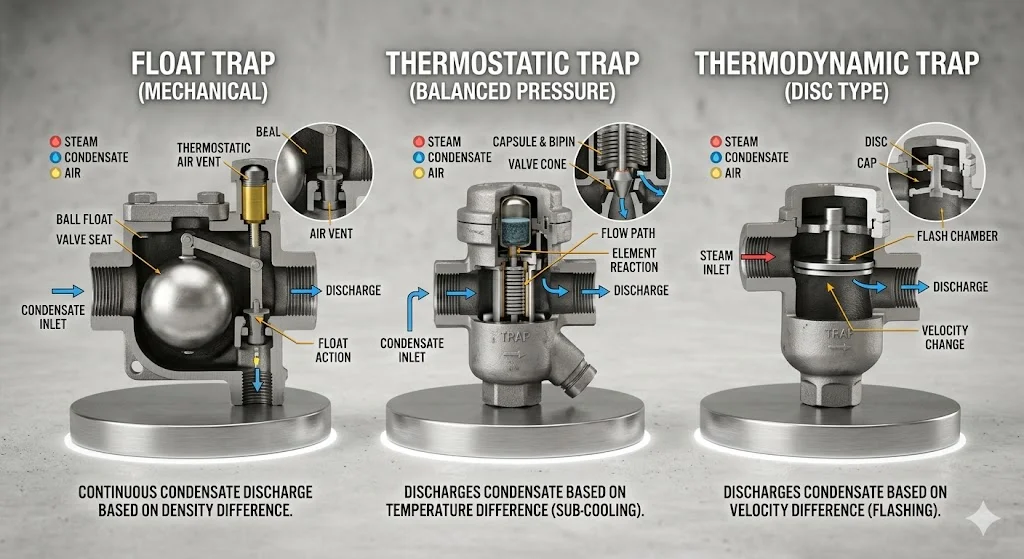

Phân loại trap valve phổ biến hiện nay

Việc lựa chọn đúng loại Steam Trap phụ thuộc hoàn toàn vào mục đích sử dụng và đặc thù của hệ thống hơi:

1. Trap cơ học (Mechanical Trap)

Phổ biến nhất là bẫy hơi dạng phao (Float Trap) hoặc thùng ngược (Inverted Bucket).

• Đặc điểm: Hoạt động dựa trên sự thay đổi mực nước ngưng.

• Ưu điểm: Khả năng xả nước liên tục, không bị ảnh hưởng bởi sự thay đổi đột ngột của áp suất.

• Ứng dụng: Rất phù hợp cho các thiết bị trao đổi nhiệt công suất lớn, nơi cần xả lưu lượng nước ngưng lớn và ổn định.

2. Trap nhiệt (Thermostatic Trap)

Hoạt động dựa trên sự thay đổi nhiệt độ của nước ngưng và hơi.

• Đặc điểm: Sử dụng các lá lưỡng kim hoặc capsule chứa chất lỏng dễ bay hơi.

• Ưu điểm: Thiết kế nhỏ gọn, có khả năng xả khí rất tốt và cực kỳ tiết kiệm năng lượng.

• Ứng dụng: Thường dùng cho các đường ống sưởi ấm hoặc các vị trí cần tận dụng nhiệt lượng từ nước ngưng.

3. Trap nhiệt động (Thermodynamic Trap)

Hay còn gọi là bẫy hơi dạng đĩa (Disc Trap).

• Đặc điểm: Dựa trên sự khác biệt về vận tốc dòng chảy giữa hơi và nước ngưng dưới đĩa van.

• Ưu điểm: Cấu tạo đơn giản nhất, cực bền, chịu được hiện tượng búa nước và không bị đóng băng khi lắp ngoài trời.

• Ứng dụng: Phù hợp nhất cho việc xả nước ngưng trên các đường ống chính (drip legs).

Thông số kỹ thuật quan trọng khi lựa chọn Steam Trap

Đừng bao giờ mua Steam Trap chỉ dựa trên kích thước đường ống. Để hệ thống đạt hiệu suất cao nhất, bạn cần quan tâm đến các thông số sau:

• Áp suất làm việc tối đa (PMO): Áp suất mà bẫy hơi có thể hoạt động an toàn.

• Nhiệt độ tối đa (TMO): Đảm bảo vật liệu thân và gioăng không bị biến dạng dưới nhiệt độ hơi bão hòa.

• Lưu lượng xả (Capacity): Lượng nước ngưng xả ra trong một giờ ($kg/h$). Giải thích: Nếu chọn sai lưu lượng nhỏ hơn thực tế, nước sẽ bị tồn đọng lại trong ống, gây ngập lụt hệ thống nhiệt.

• Kích thước DN: Kích thước cổng kết nối (DN15, DN20, DN25...).

• Vật liệu: Inox cho môi trường thực phẩm/hóa chất hoặc thép đúc cho các nhà máy nhiệt điện.

So sánh các loại trap valve

Insight chuyên gia: Không có loại Steam Trapnào là tốt nhất tuyệt đối, chỉ có loại phù hợp nhất với vị trí lắp đặt. Ví dụ, tại các điểm xả trên đường hơi chính dài, trap đĩa là lựa chọn hàng đầu vì tính bền bỉ, trong khi tại bộ trao đổi nhiệt của lò sấy, trap phao lại là bắt buộc để duy trì nhiệt độ.

Tại sao trap valve ảnh hưởng lớn đến chi phí vận hành?

Nhiều doanh nghiệp thường coi nhẹ việc bảo trì Steam Trap, nhưng thực tế đây là vị trí gây thất thoát năng lượng lớn nhất:

1. Mất hơi (Steam Loss): Một bẫy hơi bị kẹt ở trạng thái mở sẽ làm hơi xì trực tiếp ra ngoài. Chỉ cần 1 bẫy hơi hỏng có thể tiêu tốn hàng nghìn USD nhiên liệu mỗi năm.

2. Tích nước: Nếu bẫy hơi hỏng ở trạng thái đóng, nước ngưng sẽ dâng đầy trong thiết bị, làm giảm diện tích tiếp xúc nhiệt, khiến quy trình sản xuất kéo dài và sản phẩm không đạt chất lượng.

3. Hư hại cơ khí: Nước đọng gây ra hiện tượng ăn mòn lỗ rỗng và búa nước, có thể làm gãy các cánh van hoặc phá hủy turbine hơi.

Ứng dụng thực tế và sai lầm thường gặp

Ứng dụng phổ biến

• Nồi hơi (Boiler): Xả nước ngưng tại các bầu phân phối hơi.

• Thiết bị trao đổi nhiệt: Trong các ngành dệt nhuộm, thực phẩm, chế biến gỗ.

• Hệ thống HVAC: Điều hòa không khí trung tâm và hệ thống sưởi ấm.

Sai lầm thường gặp

• Lắp sai vị trí: Lắp bẫy hơi ở vị trí cao hơn điểm đọng nước ngưng, khiến nước không thể tự chảy vào trap.

• Không lắp lọc Y trước trap: Rác và xỉ hàn bám vào cửa xả làm kẹt bẫy hơi chỉ sau thời gian ngắn vận hành.

• Quên bảo trì định kỳ: Không kiểm tra xem trap có còn đóng mở tốt hay đã bị "vượt rào" hơi nước.

Checklist chọn mua và hướng dẫn lắp đặt đúng kỹ thuật

Checklist chọn mua:

• [ ] Xác định rõ áp suất làm việc và áp suất chênh lệch.

• [ ] Tính toán lưu lượng condensate thực tế (có tính đến hệ số an toàn 1.5 - 2 lần).

• [ ] Chọn loại trap dựa trên vị trí lắp đặt (Phao cho thiết bị, đĩa cho đường ống chính).

Hướng dẫn lắp đặt chuẩn:

1. Vị trí: Lắp tại điểm thấp nhất của đoạn ống cần xả.

2. Bộ lọc: Luôn có lọc Y trước bẫy hơi để ngăn chặn dị vật.

3. Hướng dòng: Lắp đúng theo chiều mũi tên trên thân van.

4. Kiểm tra: Nên lắp thêm một kính quan sát (Sight glass) phía sau trap để kiểm tra bằng mắt thường trạng thái hoạt động.

Giải đáp thắc mắc (FAQ)

1. Trap valve có phải là một loại van thông thường không?

Không hoàn toàn. Mặc dù gọi là van, nhưng đây là thiết bị tự động chuyên dụng để phân loại và xả chất lỏng, không giống như van tay dùng để đóng ngắt dòng chảy.

2. Có thể dùng Steam Trap hơi cho hệ thống khí nén không?

Được, nếu bạn chọn loại trap phao chuyên dụng cho khí nén. Tuy nhiên, trap nhiệt động (đĩa) thường không hoạt động hiệu quả với khí nén vì nguyên lý động năng khác nhau.

3. Làm sao biết Steam Trap đang bị hỏng?

Bạn có thể dùng súng đo nhiệt độ (nếu nhiệt độ đầu ra bằng đầu vào thì có thể trap bị kẹt mở) hoặc dùng thiết bị siêu âm để nghe tiếng đóng mở bên trong.

4. Tại sao cần phải thoát khí không ngưng cùng nước ngưng?

Không khí là chất cách nhiệt cực tốt. Nếu không được Steam Trap thoát ra, không khí sẽ tạo thành các túi khí làm giảm đáng kể hiệu suất truyền nhiệt của hơi nước.

Kết luận

Trap valve là một khoản đầu tư thông minh cho bất kỳ hệ thống hơi công nghiệp nào. Việc chọn đúng chủng loại và lắp đặt đúng kỹ thuật không chỉ giúp bạn bảo vệ hệ thống khỏi những hư hại vật lý mà còn trực tiếp cắt giảm chi phí vận hành hàng tháng. Một hệ thống hơi "sạch" nước ngưng là một hệ thống hơi khỏe mạnh và năng suất.
