Cóc xả nước ngưng: Giải pháp bảo vệ và tối ưu hiệu suất hệ thống hơi

Trong vận hành hệ thống hơi nhiệt hoặc khí nén, hiện tượng đọng nước ngưng tụ (condensate) là kẻ thù thầm lặng nhưng cực kỳ nguy hiểm. Khi nước ngưng không được loại bỏ kịp thời, chúng tạo ra các lớp màng cản trở quá trình truyền nhiệt, làm giảm đáng kể hiệu suất của lò hơi và máy nén khí. Tệ hại hơn, sự tích tụ chất lỏng trong dòng khí vận tốc cao có thể dẫn đến hiện tượng "búa nước" (water hammer) – nguyên nhân hàng đầu gây rung lắc, nứt vỡ đường ống và hư hỏng các thiết bị đắt tiền.

Chính vì vậy, cóc xả nước ngưng (hay còn gọi là bẫy hơi - steam trap) ra đời như một vị cứu tinh "nhỏ nhưng có võ". Hiểu rõ về thiết bị này không chỉ giúp hệ thống vận hành ổn định mà còn là chìa khóa để doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí năng lượng mỗi năm.

Cóc xả nước ngưng là gì?

Cóc xả nước ngưng là một loại van tự động được thiết kế đặc biệt để loại bỏ nước ngưng tụ, không khí và các khí không ngưng khác ra khỏi hệ thống đường ống. Nhiệm vụ cốt yếu của nó là thực hiện quá trình xả thải này mà không làm thất thoát hơi nóng (steam) hoặc khí nén đang mang năng lượng.

Trong sơ đồ kỹ thuật, steam trap đóng vai trò là ranh giới giữa phía áp suất cao (năng lượng hữu ích) và phía áp suất thấp (nước ngưng thu hồi). Bằng cách tách nước ra khỏi dòng hơi, thiết bị đảm bảo rằng chỉ có hơi khô, tinh khiết được đưa đến các thiết bị trao đổi nhiệt, từ đó duy trì nhiệt độ ổn định và bảo vệ bề mặt kim loại khỏi sự ăn mòn do oxy hóa.

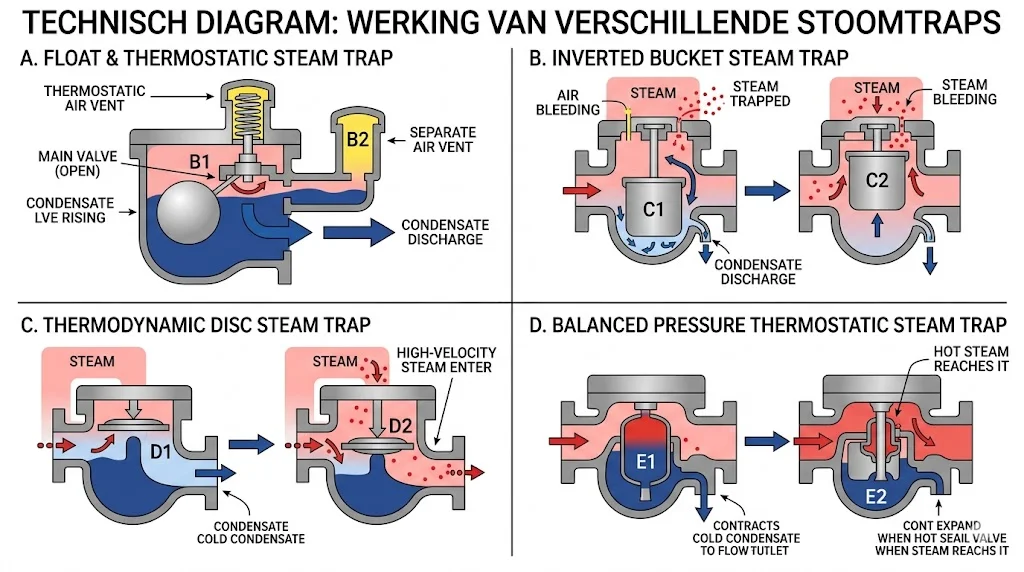

Nguyên lý hoạt động của cóc xả nước ngưng

Bản chất của bẫy hơi - steam trap là một bộ cảm biến thông minh dựa trên các quy luật vật lý. Để hoạt động hiệu quả, thiết bị phải phân biệt được đâu là nước ngưng (condensate) cần loại bỏ và đâu là hơi (steam) cần giữ lại. Nguyên lý này thường dựa trên ba sự khác biệt cơ bản:

1. Sự khác biệt về khối lượng riêng: Các loại cóc xả cơ học (như phao) tận dụng việc nước nặng hơn hơi. Khi mực nước dâng lên, phao nổi sẽ mở cửa xả.

2. Sự khác biệt về nhiệt độ: Cóc xả nhiệt động lực học nhận biết nước ngưng thường có nhiệt độ thấp hơn hơi bão hòa để điều khiển đóng mở.

3. Sự khác biệt về động năng: Một số loại trap sử dụng sự thay đổi tốc độ dòng chảy giữa chất lỏng và chất khí để tạo ra sự chênh lệch áp suất tại đĩa van.

Tại sao xả nước nhưng không mất hơi? Khi nước ngưng đầy, cơ cấu bên trong mở ra. Ngay khi hơi chạm vào bộ phận cảm biến, sự thay đổi tức thì về nhiệt độ hoặc áp suất sẽ kích hoạt cơ chế đóng kín cửa van, giữ cho hơi ở lại trong hệ thống để thực hiện công năng nhiệt.

Cấu tạo của cóc xả nước ngưng

Mặc dù có nhiều biến thể, nhưng một chiếc cóc xả nước ngưng tiêu chuẩn luôn bao gồm 4 bộ phận chính:

• Thân van: Thường đúc bằng gang, thép hoặc inox, có khả năng chịu áp lực và nhiệt độ cao.

• Bộ phận cảm biến (Heart of the trap): Đây là chi tiết quan trọng nhất, có thể là bóng phao, tấm lưỡng kim, hoặc đĩa nhiệt động. Nó quyết định độ nhạy và loại trap.

• Cửa xả (Orifice): Nơi nước ngưng đi ra ngoài. Kích thước cửa xả phải được tính toán chính xác theo lưu lượng condensate.

• Gioăng và bộ phận làm kín: Đảm bảo ngăn chặn tuyệt đối sự rò rỉ hơi ra môi trường.

Insight chuyên gia: Độ bền của một chiếc cóc xả phần lớn phụ thuộc vào vật liệu của bộ cảm biến và cửa xả. Các dòng cao cấp thường sử dụng inox cứng để chống lại sự xói mòn của dòng nước chảy xiết.

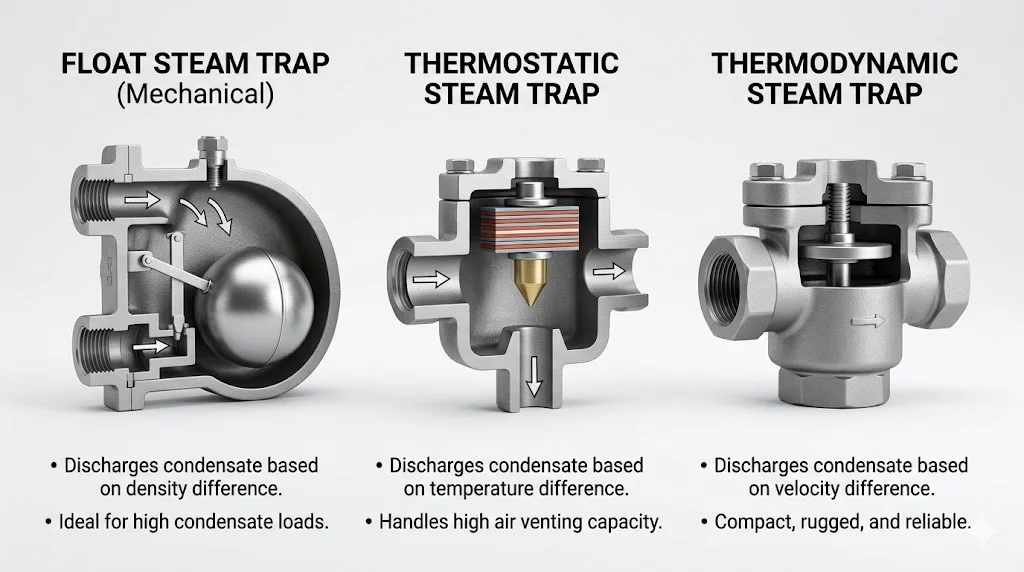

Phân loại cóc xả nước ngưng phổ biến

Mỗi môi trường vận hành sẽ yêu cầu một kiểu bẫy hơi riêng biệt. Dưới đây là 3 dòng phổ biến nhất trên thị trường hiện nay:

1. Cóc xả phao (Float & Thermostatic Trap)

Đây là dòng bẫy cơ học hoạt động dựa trên mực nước ngưng trong thân bẫy.

• Ưu điểm: Khả năng xả nước liên tục, không phụ thuộc vào sự thay đổi của áp suất. Rất phù hợp cho các thiết bị trao đổi nhiệt cần duy trì nhiệt độ ổn định.

• Ứng dụng: Bộ sấy, bộ trao đổi nhiệt lớn, nơi có lưu lượng nước ngưng thay đổi liên tục.

2. Cóc xả nhiệt (Thermostatic Trap)

Hoạt động dựa trên sự chênh lệch nhiệt độ giữa hơi và nước ngưng dưới mức bão hòa.

• Ưu điểm: Có khả năng xả khí rất tốt, kích thước nhỏ gọn và cực kỳ tiết kiệm năng lượng vì nó giữ lại nước ngưng cho đến khi nguội bớt mới xả.

• Ứng dụng: Đường ống sưởi, các ứng dụng cần tận dụng nhiệt của nước ngưng.

3. Cóc xả đĩa (Thermodynamic Trap)

Dựa trên sự chênh lệch vận tốc và áp suất của hơi và nước ngưng khi đi qua đĩa van.

• Ưu điểm: Cấu tạo cực kỳ đơn giản, độ bền cao, chịu được hiện tượng búa nước và không bị đóng băng khi lắp ngoài trời.

• Ứng dụng: Xả nước trên đường ống chính (Drip leg).

Thông số kỹ thuật cần quan tâm khi lựa chọn

Chọn sai bẫy hơi - steam trap là sai lầm đắt giá. Bạn cần đặc biệt lưu ý các chỉ số sau:

• Lưu lượng xả (Discharge Capacity): Phải tính toán được lượng nước ngưng sinh ra trong 1 giờ ($kg/h$ ). Nếu lưu lượng xả của trap nhỏ hơn lượng condensate sinh ra, nước sẽ bị tồn đọng (water logging) làm hệ thống mất nhiệt.

• Áp suất làm việc (PN): Cóc xả phải chịu được áp suất tối đa của hệ thống lò hơi.

• Áp suất chênh lệch ($\Delta P$ ): Là sự khác biệt giữa áp suất đầu vào và đầu ra của bẫy hơi. Đây mới là yếu tố thực tế quyết định lưu lượng xả.

• Vật liệu: Inox cho môi trường ăn mòn, gang hoặc thép cho các ứng dụng thông thường.

Tại sao chọn sai cóc xả gây tổn thất lớn?

Nếu bạn coi nhẹ việc lựa chọn thiết bị này, hệ thống sẽ gặp 3 vấn đề nghiêm trọng:

1. Lãng phí nhiên liệu: Nếu bẫy hơi bị "hở" (không đóng kín), hơi nóng sẽ thoát thẳng ra ngoài. Một lỗ hở 3mm có thể làm mất hàng chục triệu đồng tiền than/gas mỗi tháng.

2. Giảm công suất thiết bị: Nước ngưng tích tụ tạo ra một lớp màng ngăn cách, làm tăng thời gian sấy hoặc nấu sản phẩm.

3. Búa nước: Nước va vào các khúc cua đường ống với vận tốc lớn gây ra những tiếng nổ và chấn động, có thể làm vỡ van hoặc hỏng đồng hồ đo áp suất.

So sánh các loại bẫy hơi

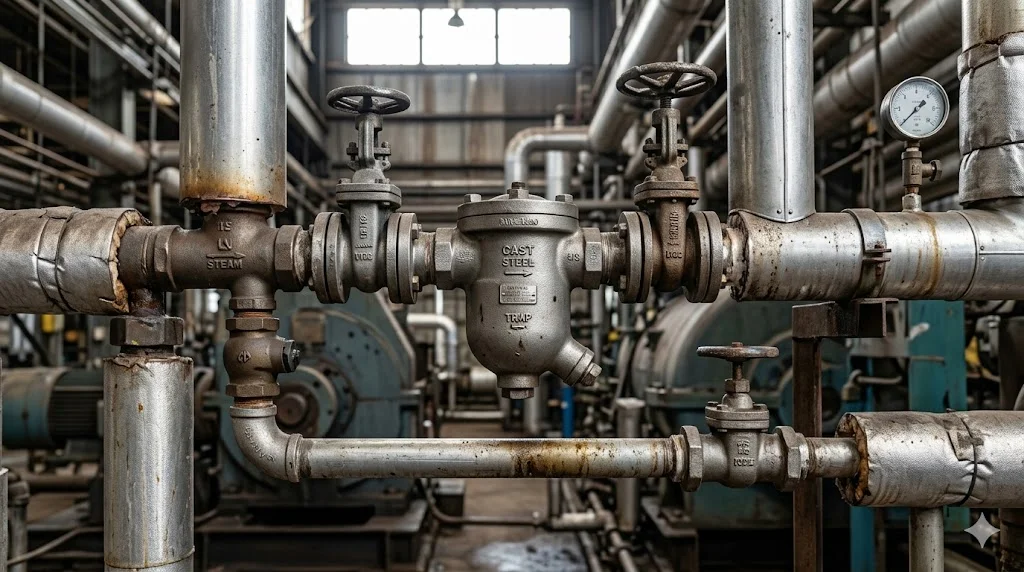

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Để bẫy hơi - steam trap phát huy tối đa hiệu quả, việc lắp đặt cần tuân thủ các quy tắc vàng:

• Vị trí: Luôn lắp ở điểm thấp nhất của đoạn ống hoặc ngay sau thiết bị trao đổi nhiệt.

• Hướng dòng: Lắp đúng theo mũi tên chỉ hướng trên thân van.

• Bảo vệ: Luôn lắp một bộ lọc y (Y-strainer) phía trước cóc xả để ngăn rác, xỉ hàn làm kẹt van.

• Kiểm tra: Nên lắp thêm kính quan sát (Sight glass) phía sau trap để kiểm tra xem trap có đang bị rò hơi hay không.

Checklist bảo trì: Định kỳ 3–6 tháng, cần tháo bộ lọc y để vệ sinh và dùng máy đo siêu âm kiểm tra độ kín của cóc xả.

Giải đáp thắc mắc (FAQ)

1. Cóc xả nước ngưng dùng để làm gì?

Thiết bị dùng để tự động xả nước ngưng và không khí ra khỏi hệ thống hơi/khí nén nhằm duy trì nhiệt độ và bảo vệ đường ống.

2. Có mấy loại bẫy hơi - steam trap chính?

Có 3 loại chính: Cóc xả cơ học (phao), cóc xả nhiệt (thermostatic) và cóc xả nhiệt động (đĩa).

3. Tại sao hệ thống của tôi vẫn bị búa nước dù đã lắp bẫy hơi?

Có thể do bạn chọn lưu lượng bẫy hơi quá nhỏ so với lượng nước ngưng thực tế, hoặc lắp bẫy hơi ở vị trí không phải là điểm thấp nhất của ống.

4. Bao lâu cần thay thế cóc xả?

Nếu được bảo trì tốt, bẫy hơi có thể dùng từ 3-5 năm. Tuy nhiên, nếu môi trường nước ngưng có nhiều tạp chất, tuổi thọ có thể ngắn hơn.

Kết luận

Cóc xả nước ngưng (hay còn gọi là bẫy hơi) không chỉ đơn thuần là một thiết bị tách nước; nó chính là "người gác cổng" quyết định hiệu suất nhiệt và tuổi thọ của toàn bộ hạ tầng cơ điện trong nhà máy. Trong một hệ thống hơi bão hòa, nước ngưng xuất hiện là hệ quả tất yếu của quá trình truyền nhiệt và tổn thất nhiệt trên đường ống. Nếu không được loại bỏ kịp thời, lượng nước này sẽ chiếm không gian của hơi, làm giảm đáng kể hệ số truyền nhiệt và dẫn đến hiện tượng "ngộp nước", khiến máy móc không thể đạt được nhiệt độ vận hành mong muốn.

Nghiêm trọng hơn, sự tích tụ nước ngưng là tác nhân chính gây ra hiện tượng va đập thủy lực (water hammer). Những "cú đấm" bằng nước di chuyển với vận tốc cực cao trong đường ống có thể phá hủy van, khớp nối, và thậm chí làm biến dạng các thiết bị trao đổi nhiệt đắt tiền, gây ra những sự cố dừng máy đột ngột và rủi ro mất an toàn lao động. Lựa chọn đúng loại bẫy hơi—từ bẫy hơi dạng phao (ball float) cho lưu lượng lớn, bẫy nhiệt động (thermodynamic) cho đường ống chính, đến bẫy tĩnh nhiệt (thermostatic) để xả khí không ngưng—là bài toán kỹ thuật đòi hỏi sự am hiểu sâu sắc về áp suất và lưu lượng.

Một hệ thống bẫy hơi vận hành lỗi (luôn mở hoặc luôn đóng) có thể làm lãng phí từ 15% đến 30% chi phí nhiên liệu đốt lò hơi hàng năm. Việc đầu tư vào các dòng bẫy hơi chất lượng cao, có khả năng đóng kín tuyệt đối khi có hơi và xả nhanh khi có nước, không chỉ là giải pháp kỹ thuật mà còn là chiến lược tài chính khôn ngoan. Nó giúp doanh nghiệp tối ưu hóa chu trình hồi lưu nước ngưng, giảm lượng hóa chất xử lý nước cấp và bảo vệ môi trường một cách bền vững.

Đừng để hệ thống của bạn bị "ngộp" và tiêu tốn ngân sách vô ích. Hãy thực hiện kiểm định định kỳ bằng thiết bị siêu âm hoặc quan sát qua kính soi dòng để đảm bảo mọi "mắt xích" bẫy hơi trong nhà máy của bạn đều đang ở trạng thái sung sức nhất ngay hôm nay!
