Tìm hiểu về van mặt bích

Van mặt bích (Flanged Valve) từ lâu đã được xem là "xương sống" trong việc kết nối và điều tiết dòng chảy tại các hệ thống đường ống công nghiệp quy mô lớn. Khác với các dòng van nối ren truyền thống thường chỉ đáp ứng được các đường ống nhỏ và áp suất thấp, kết nối mặt bích mang đến một sự đột phá về độ bền, khả năng chịu lực nén và tính linh hoạt tối đa trong công tác bảo trì.

Trong thực tế vận hành, việc hệ thống bị rò rỉ lưu chất hay nứt vỡ mối nối thường bắt nguồn từ hai nguyên nhân chính: lựa chọn sai kiểu kết nối hoặc nhầm lẫn giữa các tiêu chuẩn kỹ thuật quốc tế.

Bài viết này sẽ đi sâu phân tích từ cấu tạo, nguyên lý làm kín bằng lực ép bề mặt, cho đến cách phân biệt các tiêu chuẩn phổ biến như JIS, DIN, ANSI. Hiểu đúng về giải pháp này sẽ giúp bạn tối ưu hóa hiệu suất vận hành, giảm thiểu thời gian dừng máy (downtime) và bảo vệ an toàn tuyệt đối cho toàn bộ công trình.

Vì sao nhiều hệ thống đường ống gặp sự cố rò rỉ?

Vấn đề từ lựa chọn sai kiểu kết nối

Nhiều kỹ sư khi thiết kế hệ thống thường ưu tiên sự tiện lợi hoặc giá thành rẻ mà quên mất yếu tố áp lực và độ rung chấn. Việc sử dụng nối ren cho các đường ống lớn hoặc nối hàn cho những vị trí cần bảo trì thường xuyên chính là "sai lầm chí mạng". Kết nối không phù hợp dẫn đến tình trạng hở mối nối khi áp suất thay đổi đột ngột.

Chi phí sửa chữa và downtime hệ thống

Mỗi giờ dừng máy (downtime) do sự cố rò rỉ có thể gây thiệt hại hàng trăm triệu đồng cho doanh nghiệp. Việc phải cắt bỏ đoạn ống hàn chết để thay một chiếc van bị hỏng là kịch bản tồi tệ nhất. Do đó, việc chuyển hướng sang các giải pháp có tính linh động cao là xu hướng tất yếu của ngành kỹ thuật hiện đại.

Van mặt bích – giải pháp phổ biến nhưng dễ hiểu sai

Được dùng rộng rãi nhưng ít người hiểu đúng

Van mặt bích xuất hiện trong hầu hết các sơ đồ kỹ thuật từ hệ thống cấp thoát nước, PCCC đến các nhà máy lọc dầu. Tuy nhiên, khái niệm "mặt bích" thường bị nhầm lẫn giữa các tiêu chuẩn khác nhau dẫn đến việc lắp đặt không đồng nhất, gây ra những kẽ hở siêu nhỏ mà mắt thường không thấy được nhưng lại là nguồn cơn của sự cố.

Mục tiêu bài viết: Từ cơ bản đến ứng dụng thực tế

Bài viết này được biên soạn nhằm cung cấp cái nhìn toàn diện nhất. Chúng tôi không chỉ định nghĩa nó là gì, mà còn phân tích sâu tại sao nó lại là lựa chọn tối ưu, cách phân biệt các tiêu chuẩn quốc tế và lộ trình checklist để bạn chọn đúng thiết bị ngay từ lần đầu tiên.

Van mặt bích là gì? Kiến thức nền tảng cần nắm vững

Định nghĩa và đặc điểm nhận biết

Về cơ bản, van mặt bích là loại van công nghiệp mà hai đầu kết nối của nó được thiết kế dạng đĩa phẳng (gọi là bích). Các đĩa này có sẵn các lỗ để luồn bulong, giúp liên kết chặt chẽ với mặt bích tương ứng trên đường ống. Bạn có thể dễ dàng nhận biết chúng qua ngoại hình hầm hố, chắc chắn và các tai bích vươn ra khỏi thân van.

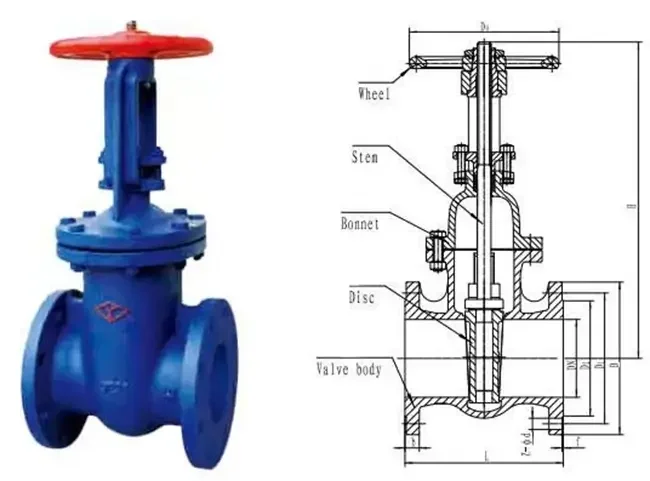

Cấu tạo cơ bản của thiết bị

Một bộ van tiêu chuẩn bao gồm:

• Thân van: Đúc từ gang, thép hoặc inox, là nơi chứa cơ cấu đóng mở.

• Mặt bích (Flange): Đúc liền với thân van, có kích thước và số lỗ bulong tuân theo tiêu chuẩn nhất định.

• Bộ phận điều khiển: Tay quay, tay gạt hoặc đầu điều khiển điện/khí nén.

• Gioăng làm kín: Nằm giữa hai mặt bích để ngăn rò rỉ.

Nguyên lý hoạt động và bản chất kết nối

Cách mặt bích tạo độ kín tuyệt đối

Không giống như nối ren dựa vào các bước ren li ti, kết nối bích tạo độ kín bằng lực ép bề mặt. Khi bạn siết bulong, hai mặt bích sẽ ép chặt vào lớp gioăng đệm ở giữa. Lớp gioăng này biến dạng nhẹ để lấp đầy các khe hở siêu nhỏ trên bề mặt kim loại, tạo thành một vách ngăn kín khít hoàn hảo.

Tại sao kết nối mặt bích chịu áp lực tốt?

Bản chất của loại van này là phân bổ ứng suất đều khắp vòng tròn của mặt kết nối. Nhờ diện tích tiếp xúc lớn và hệ thống nhiều bulong chịu lực cùng lúc, nó có khả năng chống lại sự giãn nở nhiệt và rung động mạnh của máy bơm tốt hơn bất kỳ kiểu kết nối nào khác.

Phân tích chuyên sâu: Phân loại sản phẩm này

Phân loại theo cấu tạo và chức năng

Mỗi dòng van có một "sứ mệnh" riêng trong hệ thống:

• Van bi mặt bích: Đóng mở nhanh, độ kín cực cao nhưng kích thước thường nặng.

• Van bướm mặt bích: Thiết kế mỏng, nhẹ, tiết kiệm không gian và chi phí, thường dùng cho hệ cấp thoát nước.

• Van cổng mặt bích: Chuyên dùng để đóng/ngắt hoàn toàn, không gây cản trở dòng chảy khi mở.

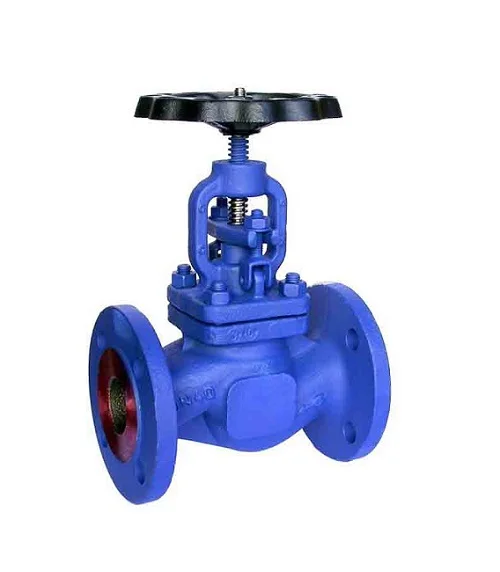

• Van cầu mặt bích: Lựa chọn số 1 nếu bạn cần điều tiết lưu lượng (tăng/giảm dòng chảy) một cách chính xác.

Phân loại theo tiêu chuẩn mặt bích (Quan trọng nhất)

Đây là phần các kỹ sư mua hàng thường xuyên sai sót. Có 3 hệ tiêu chuẩn phổ biến mà bạn không bao giờ được lắp lẫn:

1. JIS (Nhật Bản): Phổ biến nhất là JIS 10K, 20K. Dùng nhiều trong các nhà máy Nhật, Hàn tại Việt Nam.

2. DIN (Đức): Tiêu chuẩn châu Âu (PN10, PN16). Kích thước tâm lỗ hoàn toàn khác với JIS.

3. ANSI (Mỹ): Dùng cho các ngành công nghiệp nặng, dầu khí (Class 150, Class 300).

Phân loại theo vật liệu cấu tạo

• Van gang: Phổ biến trong hệ nước, PCCC vì giá thành rẻ, chịu lực nén tốt.

• Van thép: Dùng cho hệ hơi nóng, dầu nóng nơi nhiệt độ có thể lên tới 400°C.

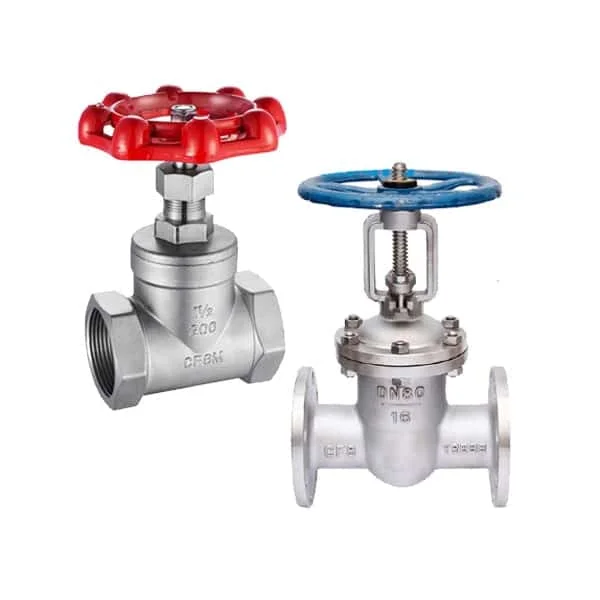

• Van inox (304, 316): Dùng cho hóa chất ăn mòn, thực phẩm, y tế nhờ khả năng chống oxy hóa tuyệt đối.

Thông số kỹ thuật quan trọng cần hiểu

Để đọc hiểu catalogue của một chiếc van, bạn cần nắm rõ các thông số "vàng" sau:

• DN (Diameter Nominal): Đường kính danh nghĩa. Lưu ý, DN50 không có nghĩa là đường kính thực tế là 50mm, mà là ký hiệu quy ước cho ống 2 inch.

• PN (Pressure Nominal): Áp suất danh nghĩa. PN16 nghĩa là van chịu được áp suất tối đa 16 bar ở điều kiện nhiệt độ tiêu chuẩn.

• Class: Một cách gọi khác của áp suất theo tiêu chuẩn Mỹ (ví dụ Class 150 tương đương khoảng PN20).

• Nhiệt độ làm việc: Mỗi loại vật liệu thân và gioăng có giới hạn nhiệt độ khác nhau. Dùng van gang cho môi trường quá nóng sẽ gây nứt vỡ bích do sốc nhiệt.

Ứng dụng thực tế và những sai lầm thường gặp

Khi nào nên sử dụng van mặt bích?

Bạn nên ưu tiên loại van này khi đường ống có kích thước từ DN50 trở lên hoặc trong các hệ thống yêu cầu kiểm tra định kỳ định kỳ hàng năm. Các nhà máy xử lý nước thải, hệ thống Chiller (HVAC) và các dây chuyền sản xuất thực phẩm là những nơi mà dòng van này phát huy tối đa ưu thế về tính tháo lắp nhanh.

Sai lầm "đắt giá" khi sử dụng

1. Lắp sai tiêu chuẩn: Cố tình mài lỗ bích JIS để lắp vào bích DIN. Điều này làm yếu kết cấu và gây rò rỉ sau một thời gian ngắn.

2. Quên dùng gioăng hoặc dùng sai loại: Dùng gioăng cao su cho hệ hơi nóng khiến gioăng bị chảy, gây tê liệt hệ thống.

3. Siết bulong không đều tay: Dẫn đến vênh mặt bích, gây áp lực cục bộ làm nứt tai van gang.

Hướng dẫn chọn loại van này đúng kỹ thuật (Checklist)

Để chọn được sản phẩm ưng ý, hãy đi theo quy trình 5 bước sau:

1. Xác định môi trường: Nước sạch, hóa chất ăn mòn hay hơi nóng?

2. Chọn vật liệu: Gang cho nước, Inox cho hóa chất, Thép cho nhiệt độ cao.

3. Xác định kích thước (DN): Kiểm tra chính xác đường kính ống hiện tại.

4. Kiểm tra tiêu chuẩn bích: Quan sát các thông số dập nổi trên mặt bích cũ (ví dụ: 10K, PN16).

5. Chọn kiểu đóng mở: Van bi (nhanh), van cầu (điều tiết) hay van cổng (chặn dòng)?

Lưu ý quan trọng khi lắp đặt

Hãy luôn tuân thủ quy tắc siết đối xứng (hình sao). Đừng siết chặt hoàn toàn một con bulong rồi mới sang con tiếp theo. Hãy siết nhẹ tất cả, sau đó tăng dần lực theo cặp đối xứng để đảm bảo gioăng được ép đều nhất.

Câu hỏi thường gặp (FAQ)

1. Loại van này khác gì van ren?

Van bích dùng cho ống lớn, chịu áp cao và dễ tháo lắp. Van ren rẻ hơn nhưng chỉ dùng cho ống nhỏ và áp suất thấp.

2. Có thể dùng chung tiêu chuẩn bích không?

Tuyệt đối không. Mỗi tiêu chuẩn có số lỗ bulong và đường kính vòng tròn tâm lỗ khác nhau.

3. DN có phải đường kính thực không?

Không, DN là đường kính danh nghĩa. Đường kính thực tế (OD) thường lớn hơn giá trị DN một chút tùy theo tiêu chuẩn ống.

4. Sản phẩm này có đắt không?

Giá cao hơn van ren nhưng chi phí bảo trì lâu dài lại rẻ hơn nhờ độ bền và khả năng thay thế linh kiện dễ dàng.

5. Khi nào nên chọn van inox?

Khi môi trường có độ pH không trung tính hoặc yêu cầu độ sạch cao như trong nhà máy dược phẩm, sữa.

Kết luận

Việc lựa chọn đúng sản phẩm van không chỉ là một nhiệm vụ kỹ thuật mà còn là bài toán tối ưu kinh tế cho doanh nghiệp. Một lựa chọn chuẩn xác ngay từ đầu về vật liệu, tiêu chuẩn bích và áp suất làm việc sẽ giúp hệ thống của bạn vận hành trơn tru, loại bỏ nỗi lo về rò rỉ và downtime. Đừng để những sai sót nhỏ về thông số kỹ thuật làm ảnh hưởng đến cả một quy trình sản xuất quy mô lớn.
