Van cổng ty nổi DN100: Giải pháp kiểm soát dòng chảy tối ưu cho hệ thống công nghiệp

Trong thiết kế và vận hành hệ thống đường ống công nghiệp, việc lựa chọn sai thiết bị điều khiển không chỉ gây thất thoát tài nguyên mà còn tiềm ẩn nguy cơ mất an toàn vận hành. Đặc biệt với kích thước đường ống trung bình lớn như DN100, áp lực dòng chảy và yêu cầu về độ kín khít trở thành bài toán hóc búa đối với các kỹ sư. Van cổng ty nổi DN100 xuất hiện như một giải pháp tiêu chuẩn, giải quyết triệt để các vấn đề về giám sát trạng thái và độ bền cơ học.

Giới thiệu

Vì sao nhiều hệ thống DN100 gặp vấn đề khi chọn van?

Hệ thống đường ống DN100 (tương đương phi 114mm) là kích thước "bản lề" trong các nhà máy và tòa nhà. Tuy nhiên, thực tế vận hành cho thấy nhiều đơn vị đang gặp phải những rắc rối nghiêm trọng:

• Van không đóng kín, gây rò rỉ: Sử dụng các dòng van kém chất lượng hoặc không phù hợp với áp suất hệ thống dẫn đến tình trạng rò rỉ lưu chất, gây lãng phí và ô nhiễm môi trường.

• Khó kiểm soát trạng thái đóng/mở: Đối với các dòng van ty chìm hoặc van bi, kỹ thuật viên rất khó xác định van đang mở hoàn toàn hay đóng một phần nếu nhìn từ xa, dẫn đến sai lệch trong điều phối dòng chảy.

• Lựa chọn sai loại van cho đường ống lớn: Nhiều người vẫn dùng van bướm hoặc van bi cho các vị trí cần độ bền cao và tần suất vận hành thấp, dẫn đến hiện tượng kẹt đĩa hoặc hỏng gioăng làm kín do áp lực nước va.

Van cổng ty nổi DN100 – giải pháp kiểm soát hiệu quả

Van cổng ty nổi DN100 được thiết kế chuyên biệt để khắc phục những nhược điểm trên. Với cấu tạo trục van (ty van) di chuyển tịnh tiến ra bên ngoài khi mở, thiết bị này cung cấp một dấu hiệu trực quan rõ ràng nhất về trạng thái hoạt động của hệ thống.

Ưu điểm trong hệ thống đường ống lớn: Khả năng chịu áp lực tốt, dòng chảy đi qua van thẳng và không bị sụt áp (Full Bore), đồng thời việc bảo trì phần ty van cực kỳ dễ dàng do bộ phận này nằm bên ngoài thân van.

Mục tiêu bài viết: Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ cấu tạo, nguyên lý đến kinh nghiệm lựa chọn thực tế, giúp bạn tối ưu hóa chi phí và đảm bảo an toàn tuyệt đối cho hệ thống của mình.

Van cổng ty nổi DN100 là gì?

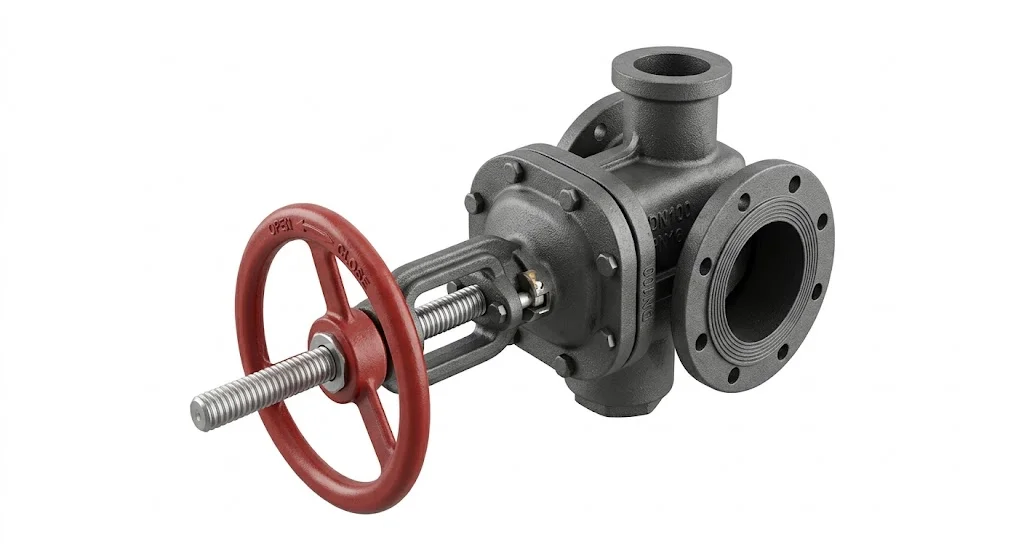

Theo định nghĩa kỹ thuật, van cổng ty nổi DN100 (Rising Stem Gate Valve DN100) là loại van cổng có đường kính danh nghĩa 100mm, sử dụng cơ chế trục vít - đai ốc để nâng hạ đĩa van theo phương thẳng đứng. Đặc điểm cốt lõi của dòng van này là phần ty van (trục van) sẽ nhô cao lên khỏi tay quay khi van mở và hạ xuống khi van đóng.

Đặc điểm nhận biết đặc trưng:

• Ty van di chuyển: Phần trục ren hở ra ngoài và thay đổi chiều cao tùy theo mức độ đóng mở.

• Dễ quan sát: Chỉ cần nhìn từ xa, người vận hành có thể biết van đang ở trạng thái nào mà không cần kiểm tra trực tiếp.

• Kích thước chuẩn DN100: Phù hợp cho đường ống có đường kính ngoài xấp xỉ 114mm, thường dùng kết nối mặt bích để đảm bảo độ chắc chắn.

Nguyên lý hoạt động của van cổng ty nổi

Nguyên lý của van dựa trên sự truyền động cơ học từ tay quay đến ty van và đĩa van. Khi người vận hành xoay vô lăng theo chiều ngược kim đồng hồ, đai ốc truyền động (thường nằm ở cổ van) sẽ làm ty van chuyển động tịnh tiến lên phía trên.

• Cơ chế nâng hạ đĩa van: Đĩa van được gắn chặt với đầu dưới của ty van. Khi ty van đi lên, đĩa van được kéo khỏi lòng ống, giải phóng hoàn toàn không gian cho lưu chất đi qua.

• Vai trò của ty van (stem): Đóng vai trò vừa là trục dẫn động, vừa là thước đo hiển thị hành trình. Vì phần ren nằm ngoài (OS&Y - Outside Screw and Yoke), nó không tiếp xúc trực tiếp với lưu chất, giúp tránh được sự ăn mòn và dễ dàng tra dầu mỡ bôi trơn.

• Tại sao gọi là “ty nổi”? Tên gọi này xuất phát từ hiện tượng vật lý: Khi mở, ty nhô lên cao (nổi lên); khi đóng, ty hạ xuống thấp (lặn xuống).

Phân loại van cổng ty nổi DN100

Việc phân loại đúng giúp doanh nghiệp tiết kiệm chi phí đầu tư ban đầu và kéo dài tuổi thọ thiết bị.

1. Theo vật liệu chế tạo:

   • Gang (Cast Iron/Ductile Iron): Phổ biến nhất trong hệ thống cấp thoát nước, PCCC nhờ giá thành rẻ và độ bền cơ học tốt.

   • Thép (Cast Steel): Chuyên dùng cho hơi nóng (steam), dầu nóng hoặc các hệ thống có nhiệt độ và áp suất cực cao.

   • Inox (Stainless Steel 304/316): Lựa chọn số một cho ngành thực phẩm, hóa chất hoặc môi trường có tính ăn mòn cao.

2. Theo tiêu chuẩn kết nối:

   • JIS (Nhật Bản): JIS 10K, 20K.

   • DIN (Đức/Châu Âu): PN10, PN16.

   • ANSI (Mỹ): Class 150, Class 300.

   • Lưu ý: Các tiêu chuẩn này có kích thước tâm lỗ bu lông khác nhau, do đó không thể lắp lẫn mặt bích JIS vào hệ thống tiêu chuẩn DIN.

3. Theo áp suất làm việc:

   • PN10/PN16: Phù hợp đa số ứng dụng dân dụng và công nghiệp nhẹ.

   • PN25 trở lên: Dùng cho các hệ thống thủy điện, trạm bơm cao áp.

Thông số kỹ thuật quan trọng của van cổng ty nổi DN100

Hiểu rõ thông số kỹ thuật là chìa khóa để tránh các sai sót khi mua hàng:

• Kích thước danh nghĩa (DN): DN100 tương đương với ống phi 114mm (4 inch). Lưu ý DN là đường kính trong danh định, không phải đường kính ngoài chính xác.

• Áp lực làm việc (PN/Class): Thường là PN16 ($16 kg/cm^2$ ). Đây là áp suất tối đa van có thể chịu được ở nhiệt độ tiêu chuẩn.

• Nhiệt độ làm việc: Tùy vào gioăng làm kín (EPRM, PTFE, hoặc kim loại) mà nhiệt độ có thể dao động từ $-10^\circ C$ đến $400^\circ C$ .

• Kích thước vật lý: Chiều dài (Face-to-Face) và trọng lượng van rất quan trọng để thiết kế giá đỡ và khoảng cách đường ống.

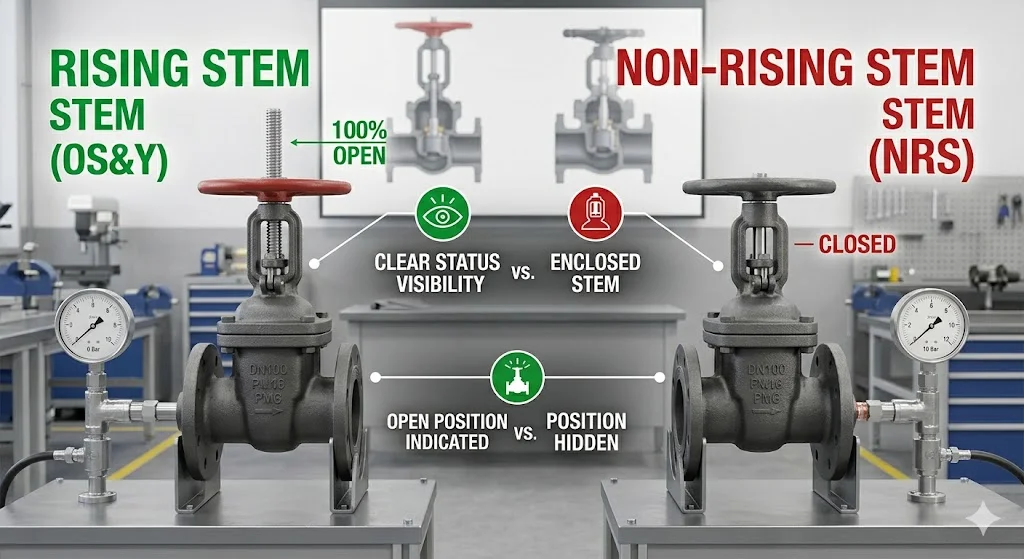

So sánh van cổng ty nổi và ty chìm

Kết luận: Chọn ty nổi khi ưu tiên tính an toàn và kiểm soát. Chọn ty chìm khi lắp đặt trong hố gas hoặc không gian hẹp.

ỨNG DỤNG THỰC TẾ

Khi nào nên sử dụng van cổng ty nổi DN100?

Kích thước DN100 là "điểm ngọt" cho nhiều ứng dụng công suất trung bình. Bạn nên ưu tiên dòng ty nổi trong các trường hợp:

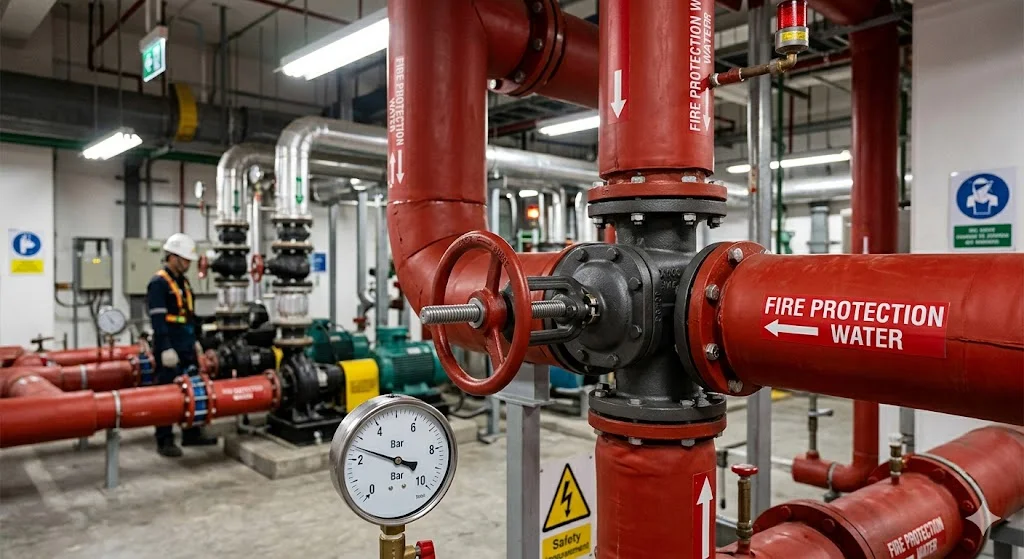

• Hệ thống PCCC: Đây là quy định bắt buộc trong nhiều tiêu chuẩn an toàn PCCC để lính cứu hỏa biết ngay van đang mở hay đóng.

• Nhà máy xử lý nước: Dùng cho các trục đường ống chính dẫn nước sạch hoặc nước thải đã qua xử lý.

• Môi trường công nghiệp: Các đường ống dẫn hóa chất, dầu khí nơi cần bảo trì thường xuyên phần trục van.

Sai lầm thường gặp khi sử dụng

1. Lắp ở nơi không đủ không gian: Nhiều người quên tính toán chiều cao của ty khi mở hoàn toàn, dẫn đến việc ty van đâm vào trần nhà hoặc các đường ống khác.

2. Dùng để điều tiết dòng chảy: Đây là sai lầm chết người. Van cổng chỉ dùng để đóng hoàn toàn hoặc mở hoàn toàn. Nếu mở hé, áp lực dòng chảy sẽ làm rung đĩa van, gây hỏng gioăng và mài mòn đĩa van rất nhanh.

3. Chọn sai áp suất: Lắp van PN10 vào hệ thống có áp suất đỉnh PN12 dẫn đến biến dạng thân van hoặc nổ bích.

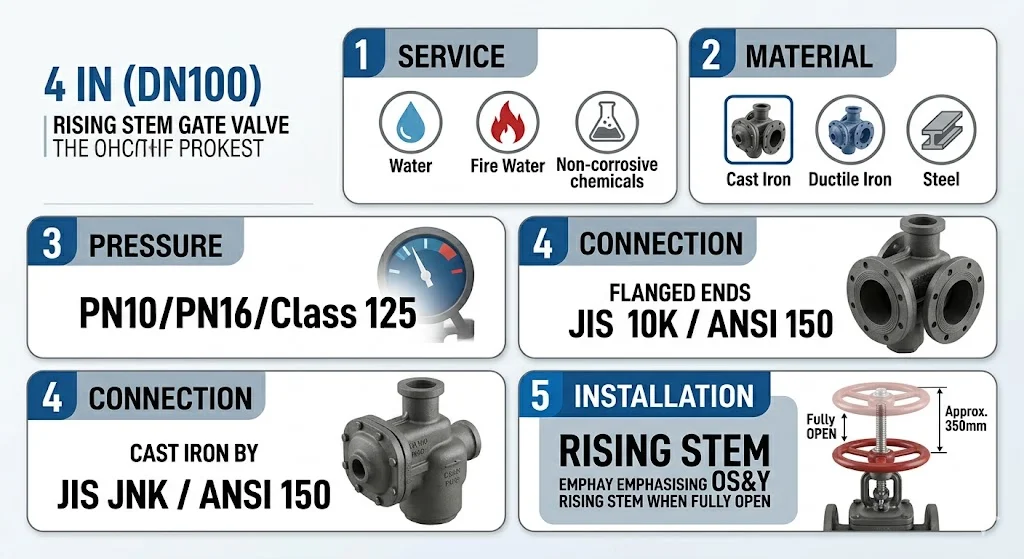

 HƯỚNG DẪN / CHECKLIST CHỌN VAN ĐÚNG KỸ THUẬT

Quy trình 4 bước lựa chọn

• Bước 1: Xác định môi trường: Nước sạch, nước thải, hóa chất hay hơi nóng? (Quyết định vật liệu gang, inox hay thép).

• Bước 2: Chọn tiêu chuẩn kết nối: Kiểm tra mặt bích chờ trên ống là JIS, DIN hay ANSI để chọn van tương ứng.

• Bước 3: Kiểm tra áp lực (PN): Đảm bảo PN của van $\ge$ áp suất hoạt động tối đa của hệ thống.

• Bước 4: Đo đạc không gian: Đảm bảo khoảng không phía trên đủ để ty van nhô lên hết cỡ.

Checklist chọn nhanh theo hệ thống

• Hệ nước sạch: Ưu tiên van cổng ty nổi thân gang, đĩa bọc cao su (EPDM) để đảm bảo vệ sinh và độ kín.

• Hệ hóa chất: Bắt buộc dùng Inox 304/316 với gioăng Teflon (PTFE).

• Hệ áp lực cao/Nhiệt độ cao: Sử dụng van thép đúc, kết nối mặt bích Class 300.



 FAQ - CÂU HỎI THƯỜNG GẶP

1. Van cổng ty nổi DN100 dùng để làm gì?

Được dùng chủ yếu để đóng hoặc mở hoàn toàn dòng chảy lưu chất trong các đường ống có đường kính ngoài 114mm, thường ứng dụng trong PCCC và cấp thoát nước.

2. Tại sao van cổng ty nổi lại đắt hơn van ty chìm?

Do cấu tạo ty nổi phức tạp hơn, tốn nhiều vật liệu cho phần ty van dài hơn và bộ phận giá đỡ (Yoke) bên ngoài.

3. Có thể lắp van cổng ty nổi nằm ngang không?

Có thể, nhưng tốt nhất nên lắp theo phương thẳng đứng. Nếu lắp ngang, trọng lượng đĩa van lớn có thể gây mòn không đều phần dẫn hướng.

4. Khi nào cần thay thế van mới?

Khi xuất hiện tình trạng rò rỉ tại cổ van không thể khắc phục bằng cách siết tết chèn, hoặc khi đĩa van bị kẹt không thể đóng kín.

 KẾT LUẬN

Van cổng ty nổi DN100 là một thiết bị không thể thiếu cho những hệ thống đòi hỏi tính minh bạch trong vận hành và độ bền cơ học cao. Việc hiểu rõ từ cấu tạo đến các sai lầm thường gặp sẽ giúp bạn tránh được những rủi ro không đáng có, đảm bảo hệ thống hoạt động bền bỉ qua nhiều thập kỷ.

Rất mong các bạn quan tâm và theo dõi onginox.vn để cập nhật thông tin mới nhất về van cổng ty nổi DN100!
