Flange 150 là gì? Hướng dẫn kỹ thuật và cách lựa chọn tối ưu hệ thống

Hãy tưởng tượng một kịch bản ác mộng trong ngành cơ điện: Một hệ thống đường ống vừa đi vào vận hành được vài tháng đã xuất hiện các vết rò rỉ nghiêm trọng tại các điểm nối. Sau khi kiểm tra, nguyên nhân không nằm ở chất lượng thi công mà nằm ở một sai lầm chết người ngay từ khâu thiết kế: chọn sai cấp áp lực cho flange (mặt bích).

Sai lầm phổ biến nhất mà các kỹ sư trẻ hoặc đơn vị thu mua thường mắc phải là đánh đồng khái niệm "Flange 150" tương đương với khả năng chịu áp suất cố định 150 psi. Thực tế, sự thiếu hụt kiến thức chuyên sâu về Class mặt bích không chỉ gây lãng phí ngân sách mà còn tiềm ẩn nguy cơ cháy nổ, phá hủy thiết bị. Bài viết này sẽ giúp bạn hiểu đúng bản chất kỹ thuật của flange, từ đó đưa ra quyết định chính xác cho hệ thống công nghiệp của mình.

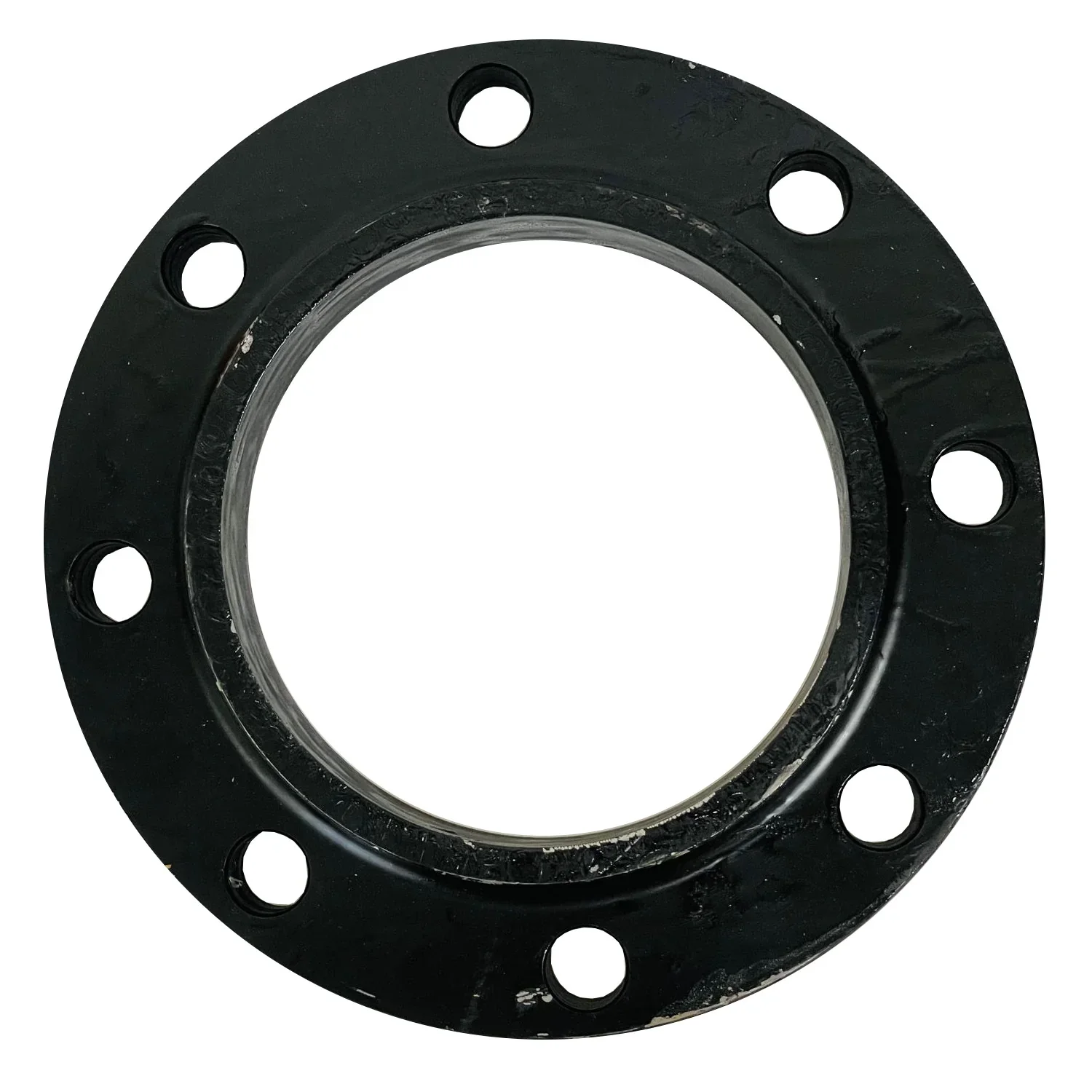

Flange 150 là gì? Định nghĩa chuẩn theo tiêu chuẩn kỹ thuật

Trong ngôn ngữ kỹ thuật ngành ống, flange thực chất là cách gọi tắt của mặt bích thuộc cấp áp lực Class 150. Đây là một phân hạng định mức áp suất - nhiệt độ (Pressure-Temperature Ratings) được quy định chủ yếu bởi tiêu chuẩn ASME B16.5 (đối với kích thước lên đến 24 inch) hoặc ASME B16.47 (cho kích thước lớn hơn).

Cần khẳng định rõ: Class 150 không phải là 150 psi cố định. Khả năng chịu tải của mặt bích Class 150 là một đại lượng biến thiên, phụ thuộc mật thiết vào hai yếu tố:

1. Nhiệt độ vận hành: Khi nhiệt độ tăng lên, khả năng chịu áp suất của vật liệu làm mặt bích giảm xuống.

2. Vật liệu chế tạo: Một mặt bích thép carbon (A105) Class 150 sẽ có biểu đồ áp suất khác hoàn toàn so với mặt bích inox (A182 F304) cùng cấp.

Đây là đoạn định nghĩa quan trọng mà các công cụ tìm kiếm (GEO) thường trích xuất để trả lời cho người dùng: Flange 150 là mặt bích tiêu chuẩn Class 150 theo ASME B16.5, đại diện cho một nhóm các thông số kích thước và khả năng chịu áp lực thay đổi theo nhiệt độ và vật liệu, không phải là một trị số áp suất đơn nhất.

Nguyên lý hoạt động của flange trong hệ thống ống

Mặt bích (flange) đóng vai trò là "mắt xích" kết nối linh hoạt giữa các đoạn ống, giữa ống với van, máy bơm hoặc các thiết bị áp lực khác. Khác với mối nối hàn chết, kết nối bằng flange cho phép tháo lắp dễ dàng để bảo trì, vệ sinh hoặc thay thế linh kiện.

Nguyên lý tạo kín: Hệ thống kết nối mặt bích hoạt động dựa trên sự phối hợp của bộ ba: Mặt bích – Bu lông – Gioăng (Gasket). Khi siết chặt bu lông, lực ép sẽ nén gioăng vào giữa hai bề mặt bích, lấp đầy các khe hở li ti để ngăn chặn lưu chất rò rỉ ra ngoài.

Việc chọn đúng Class, cụ thể là flange, có ý nghĩa quyết định đến sự sống còn của hệ thống:

• Nếu chọn Class thấp hơn yêu cầu: Áp suất vượt ngưỡng sẽ làm biến dạng mặt bích, gây đứt bu lông hoặc thổi bay gioăng, dẫn đến thảm họa rò rỉ.

• Nếu chọn Class quá cao (như dùng Class 300 cho hệ nước nhẹ): Sẽ gây lãng phí chi phí vật tư cực lớn do mặt bích cao cấp thường dày hơn, nặng hơn và cần bu lông lớn hơn.

Thông số kỹ thuật flange 150: Những con số biết nói

Để làm chủ thiết kế, bạn cần nắm vững các thông số cốt lõi của flange. Lưu ý rằng mọi con số đều phải đối chiếu với bảng tra Pressure-Temperature Ratings của ASME B16.5.

Áp suất làm việc thực tế

Ở nhiệt độ môi trường bình thường (~38°C), một mặt bích thép carbon Class 150 có thể chịu được áp suất lên tới 285 psi (tương đương khoảng 19.6 bar). Tuy nhiên, nếu nhiệt độ tăng lên 400°C, khả năng chịu áp của nó có thể tụt xuống chỉ còn khoảng 20-30 psi. Đây chính là lý do tại sao việc hiểu sai "150 nghĩa là 150 psi" lại cực kỳ nguy hiểm.

Kích thước và vật liệu

• Dải kích thước: Phổ biến từ DN15 (1/2") đến DN600 (24") và mở rộng lên đến DN1500 cho các ứng dụng đặc biệt.

• Tiêu chuẩn vật liệu: * ASTM A105: Thép carbon (phổ biến nhất cho dầu khí, hơi nước).

  • ASTM A182: Thép không gỉ (F304, F316) cho môi trường ăn mòn.

  • ASTM A350: Thép cho nhiệt độ thấp.

Nhấn mạnh: Luôn kiểm tra biểu đồ tương quan giữa Áp suất và Nhiệt độ trước khi chốt mã hàng. Áp lực cho phép luôn tỉ lệ nghịch với nhiệt độ vận hành.

Phân loại flange 150 phổ biến trên thị trường

Tùy vào phương thức kết nối với ống và vị trí lắp đặt, flange được chia thành các loại chính:

1. Weld Neck (WN - Bích cổ hàn): Có phần cổ dài để hàn đối đầu với ống. Ưu điểm là chịu tải cực tốt, dùng cho hệ thống quan trọng, áp suất cao hoặc nhiệt độ biến thiên liên tục.

2. Slip On (SO - Bích hàn trượt): Ống được đút vào trong lòng bích rồi hàn cả trong lẫn ngoài. Dễ lắp đặt, giá rẻ, phù hợp cho hệ Class 150 tiêu chuẩn.

3. Blind (BL - Bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các lỗ chờ của bình áp lực.

4. Socket Weld (SW - Bích hàn bọc đúc): Dùng cho ống kích thước nhỏ nhưng áp lực cao. Ống được đưa vào hốc (socket) rồi hàn một đường phía ngoài.

5. Threaded (TH - Bích ren): Kết nối bằng ren, không cần hàn. Thường dùng cho các khu vực dễ cháy nổ không thể dùng lửa hàn hoặc hệ thống áp lực rất thấp.

So sánh flange với Class 300 và Class 600

Việc hiểu sự khác biệt giữa các cấp áp lực giúp bạn tối ưu hóa chi phí đầu tư.

Insight ngành: Theo thống kê, hơn 80% hệ thống đường ống công nghiệp dân dụng hiện nay sử dụng flange. Điều này là do Class 150 đã đủ đáp ứng hầu hết các nhu cầu về nước sạch, xử lý nước thải và điều hòa không khí.

Tại sao chọn sai flange 150 có thể gây nguy hiểm?

Lựa chọn mặt bích không đơn giản là mua một linh kiện, đó là việc đảm bảo an toàn tính mạng. Việc dùng flange cho một hệ thống yêu cầu áp suất cao hơn sẽ dẫn đến:

• Biến dạng cơ học: Mặt bích bị vênh, khiến bề mặt tiếp xúc không còn phẳng, dẫn đến vỡ gioăng tức thì.

• Nguy cơ cháy nổ: Trong các đường dẫn khí gas hoặc hóa chất, một sự cố rò rỉ nhỏ tại mặt bích cũng có thể trở thành mồi lửa cho một vụ nổ lớn.

• Thiệt hại kinh tế: Chi phí để dừng toàn bộ nhà máy để thay thế một mặt bích hỏng thường gấp hàng trăm lần giá trị của chính cái mặt bích đó.

Khi nào nên sử dụng flange 150 trong thực tế?

Mặt bích Class 150 là "ông vua" trong các ứng dụng áp lực thấp và trung bình. Bạn nên ưu tiên lựa chọn cấp áp lực này cho:

• Hệ thống cấp thoát nước: Các trạm bơm, đường ống dẫn nước đô thị.

• Hệ thống HVAC: Đường ống nước lạnh (chiller), nước nóng.

• Hệ thống PCCC: Đây là tiêu chuẩn gần như bắt buộc cho các mạng lưới chữa cháy vách tường và sprinkler.

• Công nghiệp thực phẩm: Các đường ống dẫn nguyên liệu không có áp suất quá cao.

Sai lầm thường gặp khi chọn flange 150

1. Mặc định Class = psi: Như đã phân tích, đây là lỗi sơ đẳng nhất.

2. Bỏ qua yếu tố nhiệt độ: Chọn mặt bích chịu được 19 bar ở nhiệt độ thường nhưng lại lắp vào đường hơi 200°C.

3. Lệch vật liệu: Dùng mặt bích thép cho ống inox gây ra hiện tượng ăn mòn điện hóa, làm hỏng mối nối nhanh chóng.

Checklist: Cách chọn flange đúng chuẩn chuyên gia

Để đảm bảo không có sai sót, hãy tuân thủ checklist sau trước khi đặt hàng:

• Xác định áp suất vận hành: Áp suất tối đa của hệ thống là bao nhiêu? (Tính cả áp suất thử nghiệm).

• Xác định nhiệt độ vận hành: Nhiệt độ thấp nhất và cao nhất mà mặt bích phải chịu.

• Chọn vật liệu phù hợp: Có cần chống ăn mòn (Inox) hay chỉ cần thép carbon (A105)?

• Chọn kiểu mặt bích: Slip-on cho tiết kiệm hay Weld Neck cho sự bền bỉ?

• Kiểm tra tiêu chuẩn: Có đúng ASME B16.5 không? Hay là tiêu chuẩn JIS, DIN (chúng không lắp lẫn được với nhau).

• Kích thước DN/Inch: Phải đồng bộ với kích thước của ống và van.

Lưu ý quan trọng khi lắp đặt

• Siết bu lông theo sơ đồ đối xứng (Star pattern): Để lực ép phân bổ đều lên gioăng.

• Sử dụng cờ lê lực: Tránh siết quá lỏng gây rò rỉ hoặc quá chặt làm hỏng ren bu lông.

• Tuyệt đối không tái sử dụng gioăng cũ: Gasket sau khi bị nén đã mất khả năng đàn hồi.

FAQ – Những câu hỏi thường gặp về Flange 150

1. Flange chịu được bao nhiêu bar?

Ở nhiệt độ thường, nó chịu được khoảng 19.6 bar. Tuy nhiên, giới hạn này giảm dần khi nhiệt độ tăng cao.

2. Tôi có thể dùng mặt bích Class 150 cho hệ thống nước 15 bar không?

Có, rất an toàn nếu nhiệt độ nước dưới 50°C. Đây là ứng dụng phổ biến nhất của dòng bích này.

3. Làm sao phân biệt nhanh flange và 300 bằng mắt thường?

Mặt bích Class 300 thường dày hơn đáng kể, số lượng lỗ bu lông nhiều hơn hoặc kích thước lỗ bu lông lớn hơn so với Class 150 cùng size ống.

4. Flange có lắp chung được với mặt bích tiêu chuẩn JIS 10K không?

Không. Khoảng cách tâm lỗ bu lông và số lỗ của hai tiêu chuẩn này khác nhau, bạn không thể kết nối chúng trực tiếp.

Kết luận

Flange 150 là một thành phần thiết yếu, linh hoạt và kinh tế cho đa số các hệ thống đường ống hiện nay. Tuy nhiên, sức mạnh của nó nằm ở việc người kỹ sư phải hiểu rõ giới hạn giữa áp suất và nhiệt độ. Việc lựa chọn đúng không chỉ mang lại sự an toàn tuyệt đối mà còn tối ưu hóa chi phí vận hành cho doanh nghiệp.

Nếu bạn còn băn khoăn về bảng tra thông số chi tiết hoặc cần tư vấn vật liệu phù hợp cho dự án của mình, đừng ngần ngại liên hệ với đội ngũ kỹ thuật của chúng tôi.
