Flange Class là gì? Cẩm nang chọn cấp áp lực mặt bích chuẩn ASME

Một hệ thống đường ống đang vận hành ổn định bỗng nhiên xảy ra sự cố rò rỉ nghiêm trọng ngay tại vị trí kết nối mặt bích sau khi nhiệt độ vận hành được nâng lên. Kiểm tra hồ sơ kỹ thuật, mọi thứ dường như vẫn đúng: áp suất làm việc của bơm không đổi. Vậy nguyên nhân do đâu?

Sai lầm phổ biến nhất nằm ở việc hiểu sai bản chất của Flange. Rất nhiều kỹ sư và nhà thu mua vẫn mặc định rằng "Class" là một con số áp suất cố định (ví dụ Class 150 là 150 psi). Thực tế, đây là một tư duy kỹ thuật nguy hiểm. Việc chọn sai Flange không chỉ gây lãng phí ngân sách mà còn tiềm ẩn nguy cơ cháy nổ, phá hủy hệ thống. Bài viết này sẽ giúp bạn thấu hiểu bản chất của cấp áp lực mặt bích để đưa ra quyết định chính xác nhất.

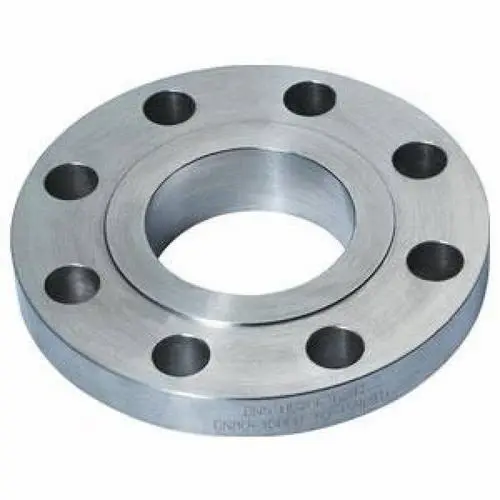

Flange là gì? Định nghĩa chuẩn theo kỹ thuật quốc tế

Trong ngành phụ kiện đường ống, Flange (hay còn gọi là Pressure Class) là thông số định danh cấp áp lực cho phép của mặt bích. Thông số này được quy định cực kỳ nghiêm ngặt bởi Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME) thông qua tiêu chuẩn ASME B16.5 (cho kích thước lên đến 24 inch) và ASME B16.47 (cho kích thước lớn hơn).

Hiện nay, các cấp Flange phổ biến bao gồm: Class 150, 300, 400, 600, 900, 1500 và 2500.

Lưu ý quan trọng: Flange không phải là giá trị PSI cố định. Khả năng chịu áp của mặt bích là một đại lượng biến thiên, phụ thuộc trực tiếp vào hai yếu tố: Nhiệt độ vận hành và Vật liệu chế tạo. Một mặt bích Class 150 làm từ thép carbon (Carbon Steel) sẽ có biểu đồ chịu áp khác hoàn toàn với mặt bích Class 150 làm từ thép không gỉ (Stainless Steel) khi nhiệt độ thay đổi.

Nguyên lý hoạt động của Flange Class trong hệ thống đường ống

Mặt bích đóng vai trò là "mắt xích" kết nối các đoạn ống, van, bơm và các thiết bị cơ khí khác. Do đó, Flange chính là yếu tố quyết định giới hạn an toàn của toàn bộ hệ thống.

Nguyên lý vận hành cơ bản: Khi số Class càng cao, mặt bích sẽ được thiết kế dày hơn, đường kính vòng bu lông lớn hơn và số lượng lỗ bu lông nhiều hơn để chịu được lực ép và ứng suất lớn hơn. Tuy nhiên, trong kỹ thuật, "cao nhất không phải là tốt nhất". Việc chọn Class 600 cho một hệ thống chỉ yêu cầu Class 150 sẽ dẫn đến:

1. Chi phí vật tư tăng vọt: Mặt bích Class cao đắt hơn gấp nhiều lần.

2. Khó khăn trong lắp đặt: Trọng lượng lớn và kích thước bu lông lớn gây áp lực lên hệ thống giá đỡ.

Insight ngành cho thấy, việc cân bằng giữa hệ số an toàn và tối ưu kinh tế mới là kỹ năng của một chuyên gia thực thụ.

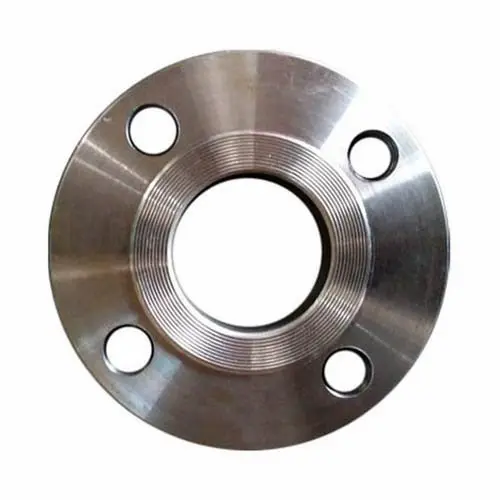

Phân tích chuyên sâu các cấp Flange phổ biến hiện nay

Mỗi cấp Class được thiết kế cho những môi trường đặc thù. Hiểu rõ ứng dụng của từng loại sẽ giúp bạn tối ưu hóa thiết kế:

1. flange Class 150

Đây là cấp áp lực phổ biến nhất, chiếm tới hơn 60% ứng dụng dân dụng và công nghiệp nhẹ.

• Ứng dụng: Hệ thống xử lý nước, HVAC, PCCC, đường ống dẫn khí áp thấp.

• Đặc điểm: Độ dày vừa phải, chi phí thấp, dễ tìm kiếm trên thị trường.

2. Class 300

Dòng mặt bích tầm trung, bắt đầu xuất hiện nhiều trong các quy trình công nghiệp nặng.

• Ứng dụng: Ngành dầu khí nhẹ, hệ thống hơi nước (Steam) nhiệt độ trung bình, nhà máy hóa chất.

• Đặc điểm: Khả năng chịu áp lực vượt trội hơn hẳn so với Class 150 nhưng vẫn giữ được kích thước tương đối gọn gàng.

3. Class 600 & 900+

Đây là phân khúc dành cho các điều kiện khắc nghiệt.

• Ứng dụng: Giàn khoan dầu khí, hệ thống thủy lực áp suất cực cao, nhà máy nhiệt điện.

• Đặc điểm: Cực dày, sử dụng các loại bu lông cường độ cao, thường đi kèm với kiểu kết nối Ring Type Joint (RTJ) để đảm bảo độ kín khít tuyệt đối.

Bảng tra áp suất – nhiệt độ: Chìa khóa tránh sai lầm kỹ thuật

Để hiểu tại sao hệ thống bị xì khi tăng nhiệt độ, hãy nhìn vào bảng tra Pressure-Temperature Ratings. Đây là "kinh thánh" đối với các kỹ sư đường ống.

Ví dụ cụ thể với mặt bích Thép Carbon (ASTM A105) thuộc Class 150:

• Tại 38°C: Mặt bích chịu được áp suất tối đa khoảng 285 psi (19.6 bar).

• Nhưng tại 200°C: Khả năng chịu áp giảm xuống chỉ còn khoảng 200 psi (13.8 bar).

• Tại 400°C: Chỉ còn vỏn vẹn khoảng 95 psi (6.5 bar).

Phân tích: Nếu bạn thiết kế hệ thống chạy ở 15 bar và chọn Class 150 vì nghĩ nó chịu được 19 bar, nhưng thực tế nhiệt độ vận hành là 200°C, thì mặt bích chắc chắn sẽ bị biến dạng hoặc rò rỉ vì lúc này nó chỉ chịu được tối đa 13.8 bar.

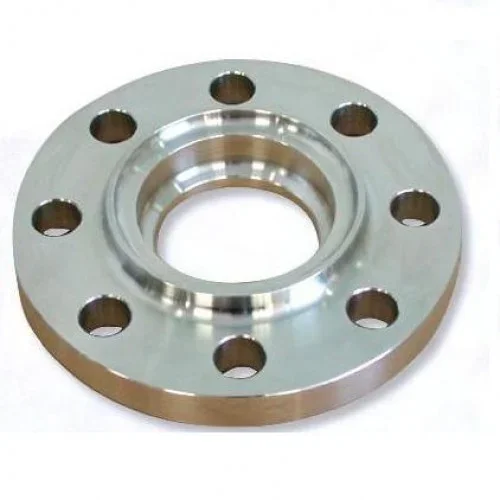

So sánh trực quan: Flange 150 – 300 – 600

Tại sao Flange Class không bằng PSI? Giải đáp sự hiểu lầm phổ biến

Một trong những câu hỏi tôi nhận được nhiều nhất là: "Tại sao gọi là Class 150 trong khi nó chịu được tới 285 psi ở nhiệt độ thường?"

Thực tế, "150" chỉ là một số định danh (Rating Designation). Trong quá khứ, các con số này có liên quan chặt chẽ hơn đến áp suất làm việc ở nhiệt độ cao của hơi nước, nhưng theo tiêu chuẩn hiện đại ASME B16.5, Class là một hệ thống phân loại.

Lý do chính khiến Class không bằng PSI cố định là để tạo ra một biên độ an toàn cho sự thay đổi tính chất vật lý của kim loại. Khi nhiệt độ tăng, độ bền kéo của thép giảm xuống, khiến khả năng giữ áp suất của mặt bích yếu đi. Nếu tiêu chuẩn quy định Class = PSI cố định, người dùng sẽ rất dễ bỏ qua yếu tố nhiệt độ, dẫn đến thảm họa kỹ thuật.

Ứng dụng thực tế và sai lầm thường gặp khi chọn Flange

Trong quá trình tư vấn giải pháp đường ống, tôi nhận thấy khách hàng thường mắc phải 3 sai lầm chí mạng:

1. Chọn theo cảm tính: Thấy hệ thống trước dùng Class 150 nên hệ thống sau cũng dùng tương tự mà không tính toán lại áp suất bơm mới.

2. Bỏ qua nhiệt độ cực đỉnh: Chỉ tính toán dựa trên nhiệt độ môi trường mà quên mất nhiệt độ khi hệ thống xảy ra sự cố hoặc khi vệ sinh đường ống bằng hơi nóng.

3. Lãng phí ngân sách (Over-design): Chọn Class 300 cho hệ thống nước thải chỉ vì "cho chắc ăn", gây lãng phí hàng trăm triệu đồng cho các dự án lớn.

Việc chọn đúng Flange là bắt buộc trong các ngành như Dầu khí, Hóa chất và Thực phẩm, nơi mà một vết rò rỉ nhỏ cũng có thể dẫn đến dừng toàn bộ dây chuyền sản xuất.

Hướng dẫn Checklist chọn Flange đúng chuẩn chuyên gia

Để đảm bảo an toàn và tối ưu chi phí, hãy tuân thủ quy trình 6 bước sau:

• ✔ Bước 1: Xác định áp suất làm việc tối đa (Max Working Pressure).

• ✔ Bước 2: Xác định nhiệt độ vận hành tối đa (Max Working Temperature).

• ✔ Bước 3: Lựa chọn vật liệu mặt bích (Thép carbon, Inox 304, 316, hay thép hợp kim).

• ✔ Bước 4: Tra cứu bảng Pressure-Temperature Ratings trong tiêu chuẩn ASME B16.5 tương ứng với vật liệu đã chọn.

• ✔ Bước 5: Chọn Class thấp nhất mà vẫn đảm bảo áp suất cho phép tại nhiệt độ đó lớn hơn áp suất làm việc của hệ thống.

• ✔ Bước 6: Kiểm tra khả năng tương thích với bu lông và Gasket (gioăng làm kín).

Lưu ý đặc biệt: Tuyệt đối không bao giờ lắp lẫn (mix) các mặt bích khác Class với nhau (ví dụ: bích Class 150 nối với bích Class 300) vì kích thước lỗ bu lông và độ dày sẽ không khớp, không thể tạo ra độ kín.

FAQ - Những câu hỏi thường gặp về Flange

1. Flange class là gì?

Là cấp áp lực danh định của mặt bích theo tiêu chuẩn quốc tế (như ASME B16.5), dùng để xác định khả năng chịu tải của kết nối trong điều kiện nhiệt độ cụ thể.

2. Flange 150 chịu được bao nhiêu bar?

Ở nhiệt độ bình thường (dưới 38°C), mặt bích thép carbon Class 150 chịu được khoảng 19.6 bar (285 psi). Tuy nhiên, áp lực này sẽ giảm nhanh khi nhiệt độ tăng lên.

3. Có thể dùng mặt bích Class 300 thay cho Class 150 không?

Về mặt kỹ thuật là CÓ (vì nó an toàn hơn), nhưng về mặt lắp đặt là KHÔNG vì kích thước, số lỗ bu lông của hai loại này khác nhau hoàn toàn, không thể kết nối trực tiếp.

4. Vật liệu có ảnh hưởng đến Flange không?

Có, rất lớn. Cùng là Class 150 nhưng mặt bích Inox 316 có khả năng chịu áp ở nhiệt độ cao kém hơn một chút so với mặt bích Thép Carbon A105.

Kết luận

Flange Class không đơn thuần là một con số, nó là ngôn ngữ kỹ thuật đảm bảo sự sống còn của hệ thống đường ống. Việc thấu hiểu mối quan hệ giữa áp suất, nhiệt độ và vật liệu sẽ giúp bạn không chỉ bảo vệ an toàn cho công trình mà còn khẳng định được năng lực chuyên môn, tối ưu hóa chi phí đầu tư.
