Van mặt bích DN100: Giải pháp kỹ thuật tối ưu cho hệ thống đường ống công nghiệp

A. Mở bài: Tầm quan trọng của việc lựa chọn van mặt bích DN100 trong hệ thống đường ống

Trong quản lý vận hành tòa nhà, nhà máy sản xuất hay các trạm xử lý nước, hệ thống đường ống được ví như "mạch máu" duy trì sự sống cho toàn bộ quy trình. Thực tế cho thấy, rất nhiều đơn vị gặp phải sự cố nghiêm trọng như nứt vỡ bích, rò rỉ lưu chất hoặc sụt giảm áp suất chỉ vì lựa chọn van không tương thích. Một sai lầm nhỏ trong việc đánh giá thông số kỹ thuật có thể dẫn đến việc phải tạm dừng toàn bộ dây chuyền sản xuất, gây thiệt hại kinh tế lên đến hàng tỷ đồng.

Để giải quyết bài toán này cho các đường ống có kích thước trung bình (phi 114mm), van mặt bích nổi lên như một giải pháp tiêu chuẩn và phổ biến nhất. Nhờ thiết kế kết nối mặt bích chắc chắn, dòng van này không chỉ đảm bảo độ kín khít tuyệt đối mà còn giúp việc tháo lắp, bảo trì trở nên vô cùng linh hoạt. Bài viết này sẽ phân tích chuyên sâu giúp bạn hiểu rõ, lựa chọn chính xác và lắp đặt van mặt bích chuẩn kỹ thuật nhất, đảm bảo hệ thống vận hành bền bỉ theo năm tháng.

B. Kiến thức nền tảng: Van mặt bích là gì?

1. Định nghĩa và chức năng cốt lõi

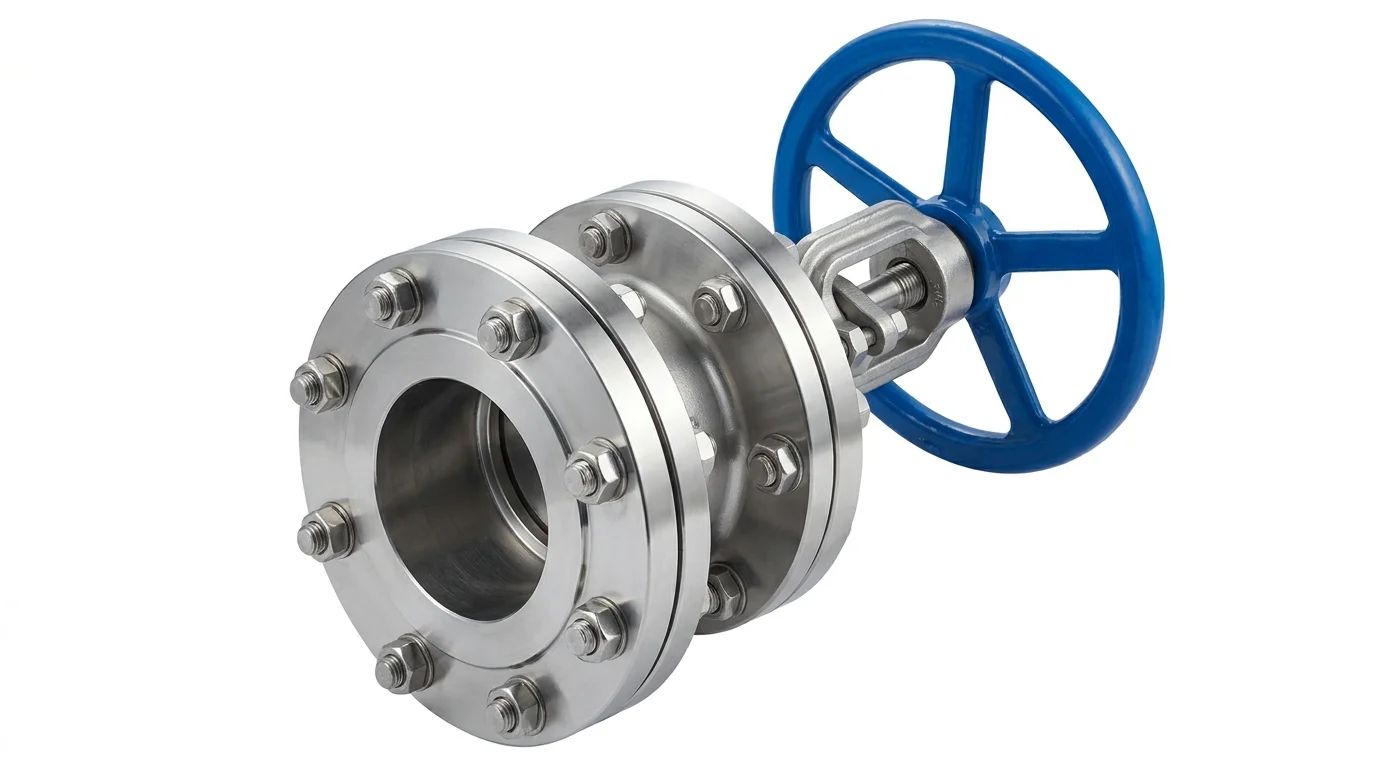

Van mặt bích là dòng thiết bị cơ khí được lắp đặt trên đường ống có đường kính định danh 100A (tương đương ống phi 114mm). Chức năng chính của nó là điều tiết lưu lượng hoặc đóng/mở hoàn toàn dòng lưu chất (nước, hơi, khí, dầu).

Về mặt cấu tạo, điểm đặc trưng nhất chính là hai mặt bích ở hai đầu thân van, cho phép kết nối trực tiếp với mặt bích của ống thông qua hệ thống bu lông và đai ốc. Tùy vào môi trường làm việc, van mặt bích được chế tạo từ nhiều chất liệu khác nhau như inox 304/316, gang cầu, gang xám hoặc thép đúc để đáp ứng các yêu cầu về ăn mòn và áp suất.

2. Nguyên lý hoạt động và ưu điểm vượt trội

Hầu hết các dòng van DN100 vận hành thông qua bộ truyền động tay quay (vô lăng) hoặc động cơ điện/khí nén. Khi trục van chuyển động, bộ phận đóng mở (bi, đĩa hoặc cánh bướm) sẽ thay đổi vị trí để kiểm soát dòng chảy.

• Khả năng chịu áp lực: So với kết nối ren, kết nối mặt bích ở cỡ DN100 mang lại sự chắc chắn vượt trội, chịu được rung lắc và áp suất cao lên đến PN16, PN25.

• Tính linh hoạt cao: Van mặt bích inox DN100 hay van gang bích đều cực kỳ dễ tháo rời. Điều này cho phép kỹ thuật viên thay thế gioăng làm kín hoặc vệ sinh bên trong mà không cần cắt bỏ đoạn ống, giúp tối ưu hóa thời gian bảo trì.

C. Phân tích chuyên sâu: Phân loại và thông số kỹ thuật

1. Phân loại van mặt bích DN100 phổ biến

Không có một loại van nào "vạn năng" cho mọi môi trường. Việc phân loại giúp người dùng tối ưu chi phí đầu tư:

• Theo thiết kế:

  • Van cổng mặt bích (Gate Valve): Chuyên dùng đóng/mở hoàn toàn, ít gây sụt áp.

  • Van bi mặt bích (Ball Valve): Đóng mở nhanh, độ kín rất cao nhưng giá thành thường cao hơn ở cỡ DN100.

  • Van bướm mặt bích (Butterfly Valve): Thiết kế gọn nhẹ, tiết kiệm không gian, phù hợp cho hệ thống HVAC.

• Theo chất liệu:

  • Gang: Dùng cho nước sạch, nước thải nhẹ.

  • Thép: Chuyên dụng cho hơi nóng, dầu nóng áp lực cao.

  • Inox: Chống ăn mòn tuyệt đối cho hóa chất, thực phẩm.

2. Thông số kỹ thuật cần đặc biệt lưu tâm

Khi lựa chọn van mặt bích, bạn bắt buộc phải kiểm tra sự tương thích của các thông số sau:

• Tiêu chuẩn mặt bích: JIS (Nhật Bản), ANSI (Mỹ), BS (Anh) hay DIN (Đức). Các tiêu chuẩn này quy định số lỗ bu lông và khoảng cách tâm lỗ. Nếu chọn sai tiêu chuẩn, bạn sẽ không thể lắp van vào đường ống hiện có.

• Áp lực làm việc (PN): Phổ biến nhất là PN10 (10 bar) và PN16 (16 bar).

• Nhiệt độ hoạt động: Van gang thường chịu dưới $120°C$ , trong khi van mặt bích thép DN100 có thể chịu tới hơn $400°C$ .

3. Tại sao phải chọn đúng chuẩn DN100 và vật liệu?

Sử dụng van mặt bích inox DN100 cho hệ thống nước thải chứa hóa chất là bắt buộc vì inox có khả năng chống oxy hóa bề mặt. Nếu dùng van gang trong môi trường này, thân van sẽ bị ăn mòn chỉ sau vài tháng, dẫn đến thủng van và rò rỉ hóa chất độc hại. Tương tự, việc tính toán đúng áp lực PN đảm bảo an toàn cho nhân công vận hành, tránh tình trạng "nổ" mặt bích khi hệ thống tăng áp đột ngột.

D. Ứng dụng thực tế và những sai lầm trong lắp đặt

1. Ứng dụng điển hình của van mặt bích DN100

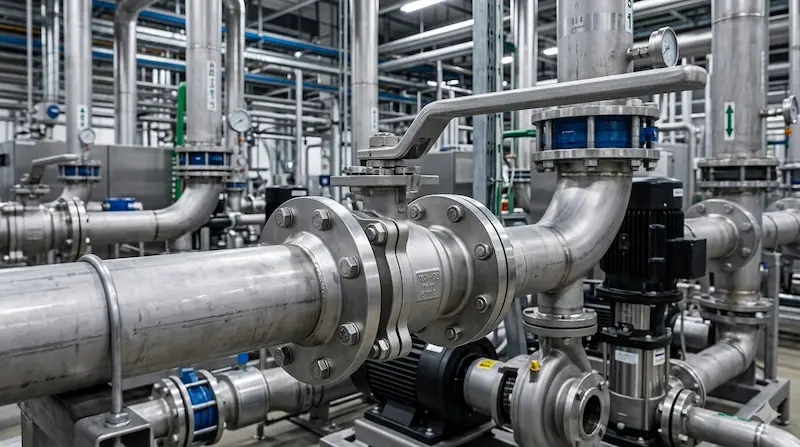

Với kích thước vừa phải nhưng lưu lượng truyền tải lớn, van mặt bích là "xương sống" trong:

• Hệ thống PCCC: Lắp đặt tại các cụm bơm tăng áp.

• Sản xuất đồ uống: Dùng van inox mặt bích để đảm bảo vệ sinh an toàn thực phẩm.

• Xử lý nước thải: Sử dụng van cổng bích để kiểm soát bùn và nước thải thô.

Việc lắp đúng kích thước DN100 cho đường ống phi 114mm giúp ổn định tốc độ dòng chảy, tránh hiện tượng tạo bọt khí gây hỏng bơm (cavitation).

2. Sai lầm "chết người" thường gặp

• Lắp ngược hướng mũi tên: Một số loại van một chiều hoặc van cầu bích có hướng dòng chảy bắt buộc. Lắp ngược sẽ khiến van không thể đóng kín hoặc gây tắc nghẽn hoàn toàn.

• Siết bu lông không đều: Việc siết bu lông theo vòng tròn thay vì siết đối xứng (theo hình sao) khiến mặt bích bị vênh, gây rò rỉ dù đã dùng gioăng mới.

• Bỏ qua kiểm tra chất liệu gioăng: Dùng gioăng cao su thông thường cho hệ thống hóa chất hoặc hơi nóng sẽ khiến gioăng bị chảy, làm mất tác dụng làm kín của van mặt bích công nghiệp.

E. Checklist hướng dẫn lắp đặt và bảo trì định kỳ

1. Cách lắp van mặt bích DN100 chuẩn chuyên gia

1. Vệ sinh: Lau sạch bề mặt tiếp xúc của hai mặt bích.

2. Đặt gioăng: Đặt gioăng làm kín (EPDM, PTFE hoặc Amiang) vào chính giữa tâm lỗ.

3. Xỏ bu lông: Đưa van mặt bích vào vị trí và xỏ bu lông qua các lỗ bích.

4. Siết đối xứng: Siết đai ốc theo từng cặp đối diện nhau để lực ép phân bổ đều lên bề mặt gioăng.

5. Test vận hành: Mở nước chậm để kiểm tra độ kín trước khi đưa hệ thống lên áp suất tối đa.

2. Lưu ý bảo trì để kéo dài tuổi thọ

Công tác bảo trì van mặt bích nên được thực hiện 6 tháng/lần:

• Kiểm tra tình trạng rỉ sét của bu lông và bôi mỡ bảo vệ.

• Vận hành đóng/mở thủ công để đảm bảo trục van không bị bó cứng do cặn bẩn.

• Thay thế gioăng ngay khi có dấu hiệu rỉ nước nhỏ li ti ở mặt kết nối.

F. FAQ – Giải đáp thắc mắc về van mặt bích

1. Van mặt bích dùng cho loại đường ống nào?

Sản phẩm chuyên dùng cho đường ống thép, inox hoặc nhựa có đường kính ngoài xấp xỉ 114mm. Lưu ý mặt bích của van phải cùng tiêu chuẩn (JIS, BS...) với mặt bích trên ống.

2. Khi nào nên chọn chất liệu inox thay vì gang?

• Inox: Thích hợp cho môi trường có tính ăn mòn cao, như nước mặn, hóa chất nhẹ, hệ thống thực phẩm, nước sạch yêu cầu chứng chỉ an toàn. Inox chống rỉ sét tốt, bền hơn theo thời gian và đảm bảo an toàn vệ sinh.
• Gang: Thường dùng cho nước sạch dân dụng, hệ thống nước thải trung tính hoặc các ứng dụng không đòi hỏi chống ăn mòn cao. Van gang rẻ hơn nhưng tuổi thọ và khả năng chống ăn mòn kém hơn inox.
  Việc lựa chọn vật liệu đúng giúp tối ưu chi phí, kéo dài tuổi thọ hệ thống và giảm rủi ro hỏng van.

3. Có thể dùng van mặt bích DN100 cho hơi nóng (steam) không?

• Chọn dòng van mặt bích bằng thép hoặc inox chịu nhiệt, vì gang hoặc nhựa không chịu được nhiệt độ cao và áp suất lớn.
• Sử dụng gioăng làm kín đặc biệt, như gioăng thép xoắn (metal spiral) hoặc graphite, để đảm bảo kín hơi và chịu nhiệt lâu dài.
• Kiểm tra kỹ thông số kỹ thuật về áp suất và nhiệt độ tối đa của van trước khi lắp để tránh rủi ro hỏng van hoặc rò hơi trong hệ thống.

4. Làm sao để phát hiện van bị rò rỉ nội (rò rỉ qua đĩa van)?

Cách đơn giản nhất là kiểm tra sự thay đổi áp suất ở áp kế phía sau van khi van đã đóng hoàn toàn. Nếu áp suất vẫn tăng hoặc nước vẫn chảy nhỏ giọt, đĩa van đã bị mòn hoặc kẹt vật cản.

G. Kết luận

Việc đầu tư đúng loại van mặt bích không chỉ là câu chuyện mua sắm thiết bị, mà là giải pháp bảo vệ toàn diện cho hệ thống đường ống công nghiệp. Khi bạn chọn đúng vật liệu, đúng chuẩn kết nối và lắp đặt đúng kỹ thuật, tuổi thọ của hệ thống có thể kéo dài thêm hàng chục năm, giảm thiểu tối đa chi phí sửa chữa không đáng có.
