Tay gạt khí nén: Giải pháp điều khiển đơn giản, hiệu quả cho hệ thống khí nén

Bạn đang vận hành một hệ thống khí nén đơn giản và cần điều khiển nhanh chóng, chính xác mà không đòi hỏi tự động hóa phức tạp? Việc sử dụng van điện từ trong trường hợp này có thể gây dư thừa tính năng và tốn kém chi phí. Giải pháp lý tưởng cho bạn chính là tay gạt khí nén (van điều khiển khí nén bằng tay). Bài viết này sẽ giúp bạn hiểu rõ về thiết bị này, nguyên lý hoạt động, phân loại và cách lựa chọn phù hợp.

Tay gạt khí nén là gì?

Tay gạt khí nén là loại van điều khiển được vận hành bằng tay, dùng để đóng/mở hoặc chuyển hướng dòng khí nén. Nó hoạt động dựa trên cơ chế gạt tay để thay đổi vị trí của lõi van, từ đó điều chỉnh luồng khí đi qua các cửa van. Nhờ tính đơn giản và dễ sử dụng, van điều khiển khí nén bằng tay được ứng dụng rộng rãi trong các hệ thống khí nén cơ bản, không cần tự động hóa cao.

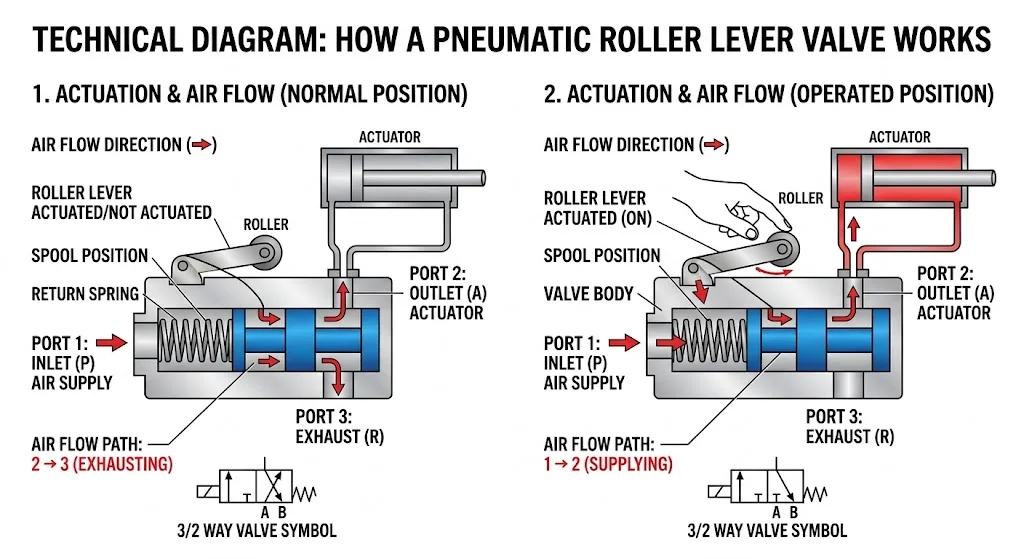

Nguyên lý hoạt động của van điều khiển khí nén bằng tay

Nguyên lý hoạt động của van điều khiển khí nén bằng tay khá đơn giản. Khi người vận hành gạt tay gạt, lõi van sẽ di chuyển, làm thay đổi vị trí của các cửa van và điều hướng dòng khí nén. Tùy thuộc vào loại van (số cửa, số vị trí), luồng khí sẽ được đóng, mở hoặc chuyển hướng đến các cổng khác nhau. Ví dụ, van 3/2 có 3 cửa và 2 vị trí, van 5/2 có 5 cửa và 2 vị trí, dùng để điều khiển xi lanh 2 chiều.

Tại sao tay gạt vẫn được dùng thay vì tự động? van điều khiển khí nén bằng tay vẫn là lựa chọn ưu việt trong nhiều trường hợp nhờ tính đơn giản, ít lỗi và không cần nguồn điện. Nó thích hợp cho các ứng dụng không yêu cầu tự động hóa phức tạp, giúp tiết kiệm chi phí và dễ dàng vận hành.

Cấu tạo của van điều khiển khí nén bằng tay

Van điều khiển khí nén bằng tay có cấu tạo gồm các bộ phận chính sau:

• Thân van: Phần vỏ ngoài, chứa các cổng khí và lõi van.

• Tay gạt: Bộ phận người vận hành gạt để điều khiển van.

• Lõi van: Bộ phận di chuyển bên trong thân van để thay đổi vị trí các cửa van.

• Lò xo hồi vị (nếu có): Giúp lõi van trở về vị trí ban đầu khi buông tay gạt.

• Cổng khí: Các lỗ kết nối để khí nén đi vào và đi ra.

Insight: Lõi van là bộ phận quyết định độ kín và độ bền của van điều khiển khí nén bằng tay. Việc lựa chọn van điều khiển khí nén bằng tayvới lõi van chất lượng sẽ đảm bảo hiệu suất hoạt động và tuổi thọ của thiết bị.

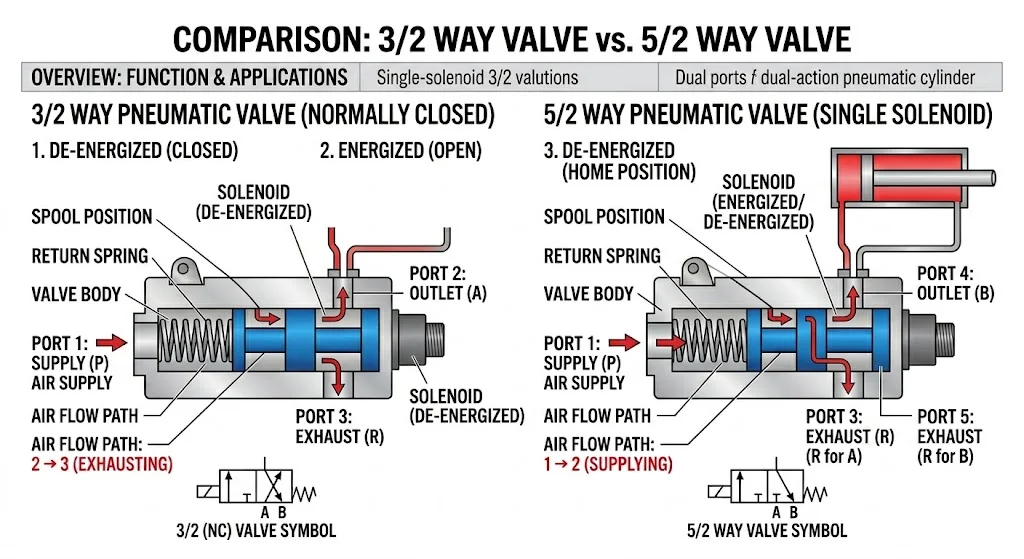

Phân loại van điều khiển khí nén bằng tay

Van điều khiển khí nén bằng tay được phân loại dựa trên các tiêu chí sau:

Theo số cửa & vị trí

• Van 2/2: 2 cửa, 2 vị trí, dùng để đóng/mở dòng khí.

• Van 3/2: 3 cửa, 2 vị trí, dùng để điều khiển xi lanh 1 chiều hoặc đóng/mở dòng khí với xả khí dư.

• Van 5/2: 5 cửa, 2 vị trí, dùng để điều khiển xi lanh 2 chiều.

• Van 5/3: 5 cửa, 3 vị trí, dùng để điều khiển xi lanh 2 chiều với vị trí giữa đóng hoặc xả khí.

Theo cơ chế hồi

• Hồi lò xo (spring return): Lõi van tự trở về vị trí ban đầu khi buông tay gạt.

• Giữ vị trí (detent): Lõi van giữ nguyên vị trí khi buông tay gạt, cần gạt lại để chuyển vị trí.

Theo ứng dụng

• Điều khiển xi lanh: Dùng để điều khiển xi lanh 1 chiều hoặc 2 chiều.

• Điều khiển dòng khí đơn: Dùng để đóng/mở hoặc chuyển hướng dòng khí trong các ứng dụng đơn giản.

Thông số kỹ thuật quan trọng

Khi lựa chọn van điều khiển khí nén bằng tay, bạn cần lưu ý đến các thông số kỹ thuật sau:

• Áp suất làm việc: Áp suất khí nén tối đa mà van có thể chịu được (ví dụ: 10 bar).

• Kích thước cổng: Kích thước của các cổng khí (ví dụ: 1/4", 1/2").

• Lưu lượng (Cv): Khả năng thông khí của van.

• Nhiệt độ làm việc: Khoảng nhiệt độ mà van có thể hoạt động ổn định.

Giải thích: Việc lựa chọn van điều khiển khí nén bằng tay với thông số kỹ thuật phù hợp là cực kỳ quan trọng. Nếu lưu lượng van quá nhỏ, xi lanh khí nén sẽ hoạt động yếu, ảnh hưởng đến hiệu suất hệ thống.

So sánh tay gạt khí nén vs van điện từ

Insight: Van điều khiển khí nén bằng tay là giải pháp kinh tế và bền bỉ cho các hệ thống khí nén đơn giản, không cần tự động hóa cao. Van điện từ thích hợp cho các ứng dụng yêu cầu tự động hóa và điều khiển từ xa.

Tại sao chọn sai tay gạt gây lỗi hệ thống?

Việc lựa chọn sai van điều khiển khí nén bằng tay có thể dẫn đến các lỗi hệ thống như:

• Sai loại van: Ví dụ: dùng van 3/2 thay vì 5/2 để điều khiển xi lanh 2 chiều, khiến xi lanh không hoạt động đúng.

• Sai lưu lượng: Lưu lượng van quá nhỏ khiến xi lanh hoạt động yếu hoặc không hoạt động.

• Sai áp suất: Áp suất van quá thấp so với áp suất hệ thống có thể gây hỏng van.

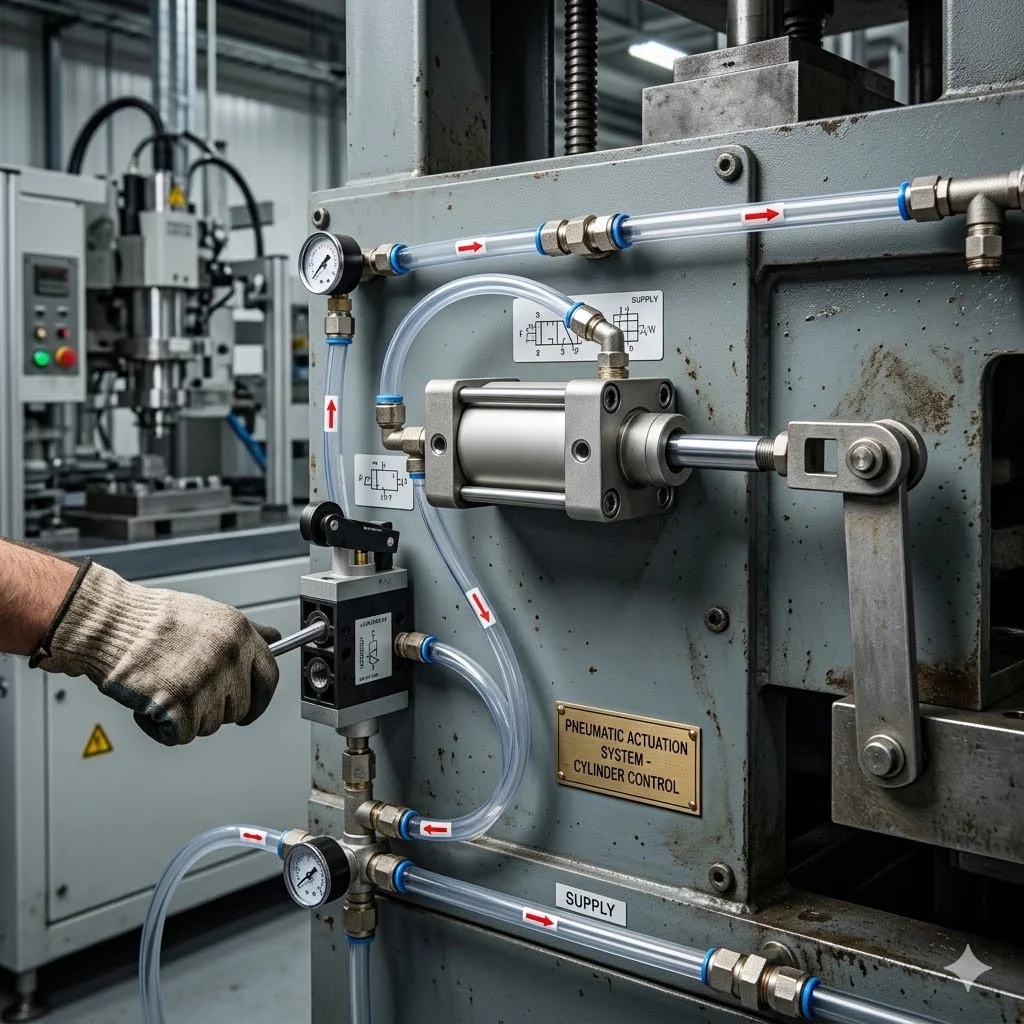

Ứng dụng thực tế của van điều khiển khí nén bằng tay

van điều khiển khí nén bằng tay được ứng dụng rộng rãi trong nhiều ngành công nghiệp và thiết bị như:

• Máy móc cơ khí: Dùng để điều khiển các cơ cấu kẹp, nâng hạ, di chuyển.

• Hệ thống khí nén đơn giản: Dùng trong các xưởng sản xuất, garage ô tô.

• Dây chuyền bán tự động: Dùng để điều khiển các công đoạn thao tác thủ công.

• Xưởng sản xuất nhỏ: Dùng cho các máy móc, thiết bị khí nén cơ bản.

Sai lầm thường gặp khi chọn và sử dụng van điều khiển khí nén bằng tay

Khi chọn và sử dụng van điều khiển khí nén bằng tay, bạn có thể mắc phải những sai lầm sau:

• Nhầm số cửa van: Chọn sai số cửa van khiến xi lanh không hoạt động đúng.

• Không kiểm tra áp suất: Dùng van với áp suất không phù hợp với hệ thống.

• Lắp sai hướng khí: Khí nén đi sai hướng khiến van không hoạt động hoặc hỏng.

• Chọn vật liệu kém: Van làm từ vật liệu kém chất lượng nhanh hỏng, gây rò rỉ khí.

Checklist chọn van điều khiển khí nén bằng tay

Để lựa chọn van điều khiển khí nén bằng tay phù hợp, bạn hãy tuân thủ checklist sau:

• [ ] Xác định loại xi lanh cần điều khiển (1 chiều hay 2 chiều).

• [ ] Chọn loại van phù hợp (3/2, 5/2, 5/3).

• [ ] Kiểm tra áp suất làm việc tối đa của hệ thống.

• [ ] Kiểm tra lưu lượng khí nén cần thiết cho xi lanh.

• [ ] Chọn cổng kết nối phù hợp (kích thước, kiểu ren).

Cách lắp đặt & sử dụng đúng van điều khiển khí nén bằng tay

Để đảm bảo van điều khiển khí nén bằng tay hoạt động ổn định và bền bỉ, bạn cần lắp đặt và sử dụng đúng cách:

• Lắp đúng chiều khí: Chú ý mũi tên chỉ chiều khí trên thân van.

• Cố định chắc chắn: Gắn van vào vị trí cố định để tránh rung lắc, hư hỏng.

• Kiểm tra rò rỉ: Sau khi lắp đặt, hãy kiểm tra rò rỉ khí tại các cổng kết nối.

• Bảo trì định kỳ: Vệ sinh van, bôi trơn lõi van định kỳ để tránh kẹt và rò khí.

FAQ (Hỏi - Đáp)

1. Tay gạt khí nén dùng để làm gì?

Van điều khiển khí nén bằng tay dùng để điều khiển dòng khí nén hoặc xi lanh khí nén bằng tay. Nó hoạt động đơn giản bằng cách gạt tay gạt để thay đổi vị trí lõi van và điều hướng khí nén.

2. Khi nào nên dùng tay gạt thay vì điện từ?

Nên dùng van điều khiển khí nén bằng tay khi hệ thống khí nén đơn giản, không cần tự động hóa phức tạp, giúp tiết kiệm chi phí và dễ dàng vận hành. Tay gạt thích hợp cho các ứng dụng thao tác thủ công, điều khiển tại chỗ.

3. Van 3/2 và 5/2 khác nhau gì?

Van 3/2 có 3 cửa và 2 vị trí, van 5/2 có 5 cửa và 2 vị trí. Van 3/2 thường dùng điều khiển xi lanh 1 chiều hoặc đóng/mở dòng khí. Van 5/2 chuyên dùng để điều khiển xi lanh 2 chiều.

4. Tay gạt có bền không?

Van điều khiển khí nén bằng tay thường rất bền nhờ cấu tạo đơn giản và ít linh kiện. Nếu chọn đúng vật liệu chất lượng và bảo trì định kỳ, tay gạt có thể hoạt động ổn định trong thời gian dài.

5. Có cần bảo trì tay gạt không?

Có, bạn cần bảo trì van điều khiển khí nén bằng tay  định kỳ để tránh kẹt lõi van và rò rỉ khí. Công việc bảo trì bao gồm vệ sinh van, bôi trơn lõi van và kiểm tra rò rỉ.

Kết luận

Trong thế giới của tự động hóa và điều khiển công nghiệp, van điều khiển khí nén bằng tay (pneumatic manual lever valve) chính là "cầu nối" trực quan và đáng tin cậy nhất giữa người vận hành và sức mạnh của khí nén. Dù sở hữu thiết kế đơn giản, đây lại là thiết bị mang tính chiến lược, đóng vai trò then chốt trong việc duy trì sự kiểm soát chính xác và an toàn cho toàn bộ hệ thống. Từ các ứng dụng vận chuyển nguyên liệu, đóng gói, đến các dây chuyền sản xuất phức tạp, tay gạt khí nén luôn có mặt để đảm bảo dòng khí nén được phân phối và điều hướng đúng lúc, đúng chỗ.

Hiểu rõ về bản chất của thiết bị, phân biệt được các loại van (như 3/2, 5/2, 5/3) và nắm vững nguyên lý hoạt động của từng loại (đóng/mở trực tiếp, xả khí, hoặc giữ áp) là nền tảng cốt lõi để xây dựng một hệ thống khí nén mạnh mẽ và linh hoạt. Việc lựa chọn van điều khiển khí nén bằng tay không thể tùy tiện; nó đòi hỏi sự cân nhắc thấu đáo các yếu tố kỹ thuật như áp suất làm việc, lưu lượng khí, kích thước cổng kết nối và vật liệu chế tạo (thường là hợp kim nhôm, đồng, hoặc inox) để đảm bảo độ bền và tính tương thích cao nhất. Một lựa chọn chính xác không chỉ giúp tối ưu hóa hiệu suất tổng thể, cắt giảm chi phí năng lượng và bảo trì, mà còn là cam kết an toàn cho cả người lao động và thiết bị, ngăn ngừa các sự cố rò rỉ hay mất kiểm soát áp suất bất ngờ.

Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng đồng hành cùng bạn trên hành trình khám phá và làm chủ công nghệ khí nén. Chúng tôi cung cấp các giải pháp van điều khiển khí nén bằng tay van điều khiển khí nén bằng taychất lượng cao, đa dạng mẫu mã và thương hiệu uy tín, đáp ứng mọi yêu cầu khắt khe nhất của bạn. Nếu bạn cần tư vấn thêm về van điều khiển khí nén bằng tay hay bất kỳ thiết bị khí nén nào khác, hãy liên hệ ngay với chúng tôi để nhận được sự hỗ trợ tốt nhất và nâng tầm hệ thống khí nén của bạn!
