Water trap valve: Giải pháp tách nước tối ưu bảo vệ hệ thống khí nén công nghiệp

Trong vận hành máy móc công nghiệp, đặc biệt là các hệ thống sử dụng khí nén và hơi nước, có một "kẻ thù thầm lặng" luôn chực chờ phá hủy thiết bị từ bên trong: đó chính là nước ngưng tụ. Bạn đã bao giờ thắc mắc tại sao các xi lanh khí nén nhanh bị ăn mòn, các van điện từ hay bị kẹt, hoặc chất lượng sơn bề mặt sản phẩm không đều?

Phần lớn nguyên nhân không nằm ở chất lượng máy nén khí, mà do sự hiện diện của độ ẩm trong đường ống. Khi khí được nén lại, nhiệt độ tăng cao và độ ẩm vốn có trong không khí sẽ ngưng tụ thành các giọt nước li ti. Nếu không có biện pháp xử lý kịp thời, lượng nước này sẽ đi sâu vào các thiết bị đầu cuối, gây ra hỏng hóc nghiêm trọng và giảm hiệu suất vận hành đáng kể. Giải pháp mấu chốt ở đây chính là việc lắp đặt và sử dụng đúng loại water trap valve (van bẫy nước). Dù là một chi tiết nhỏ trong tổng thể hệ thống, nhưng vai trò của nó lại quyết định đến tuổi thọ của toàn bộ dây chuyền sản xuất.

KIẾN THỨC NỀN TẢNG VỀ WATER TRAP VALVE

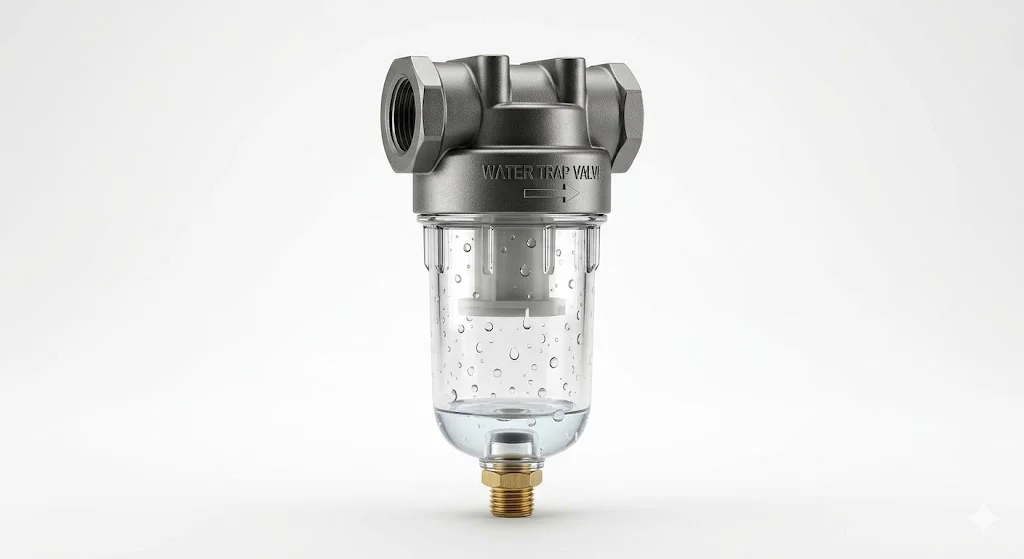

Water trap valve là gì?

Theo định nghĩa chuyên ngành kỹ thuật (chuẩn SEO), water trap valve hay van bẫy nước là một thiết bị cơ khí chuyên dụng được thiết kế để tách, thu gom và loại bỏ nước ngưng tụ (cùng các tạp chất lỏng khác) ra khỏi dòng khí nén hoặc hơi nước trong hệ thống đường ống. Thiết bị này hoạt động dựa trên nguyên lý giảm tốc dòng khí và tận dụng sự chênh lệch trọng lượng giữa khí và chất lỏng để phân tách hiệu quả. Nhờ đó, water trap valve giúp bảo vệ thiết bị phía sau, hạn chế ăn mòn, tăng độ bền hệ thống và duy trì hiệu suất vận hành ổn định.

Thiết bị này đóng vai trò là "người gác cổng" với ba nhiệm vụ chiến lược:

• Ngăn nước đi vào thiết bị: Đảm bảo khí nén đi đến các cánh tay robot, xi lanh hay máy công cụ luôn ở trạng thái khô ráo nhất có thể.

• Bảo vệ hệ thống: Ngăn chặn quá trình oxy hóa (rỉ sét) bên trong đường ống và các chi tiết kim loại nhạy cảm.

• Tăng hiệu suất vận hành: Khí sạch và khô giúp các thiết bị chấp hành hoạt động chính xác hơn, giảm thiểu thời gian dừng máy (downtime).

Nguyên lý hoạt động của van bẫy nước

Cơ chế vận hành của van bẫy nước thường dựa trên sự kết hợp giữa các định luật vật lý về động lực học và trọng lực.

1. Giảm tốc và thay đổi hướng: Khi dòng khí nén đi vào bầu bẫy nước, không gian giãn nở đột ngột làm vận tốc khí giảm xuống.

2. Ngưng tụ: Các hạt hơi nước li ti va chạm vào các vách ngăn hoặc thành van, kết hợp lại thành những giọt nước lớn hơn.

3. Tách và xả: Nhờ trọng lực, nước nặng hơn khí sẽ rơi xuống đáy bầu chứa. Khi lượng nước tích tụ đạt đến một mức nhất định, cơ chế xả (thủ công hoặc tự động) sẽ đẩy lượng nước này ra môi trường bên ngoài mà không làm thất thoát áp suất khí nén.

Bản chất cốt lõi: Đây là quá trình chuyển đổi trạng thái và tách pha (lỏng khỏi khí) bằng phương pháp vật lý thuần túy, cực kỳ hiệu quả và bền bỉ.

PHÂN TÍCH CHUYÊN SÂU VỀ CÁC LOẠI WATER TRAP VALVE

Phân loại phổ biến hiện nay

Trên thị trường hiện nay, tùy vào quy mô hệ thống và ngân sách, người dùng có thể lựa chọn các dòng van bẫy nước khác nhau:

1. Bẫy nước xả cơ (Manual Drain)

Đây là loại đơn giản nhất, sử dụng một van xả tay ở đáy bầu lọc.

• Đặc điểm: Yêu cầu nhân viên vận hành phải định kỳ kiểm tra và vặn van xả nước thủ công.

• Ưu điểm: Giá thành rẻ, cấu tạo đơn giản, khó hỏng hóc.

• Nhược điểm: Dễ bị quên xả nước khiến nước tràn ngược vào hệ thống, gây tốn nhân công.

2. Bẫy nước xả tự động (Auto Drain)

Đây là loại phổ biến nhất trong các nhà máy hiện đại.

• Cơ chế: Sử dụng phao nổi hoặc cảm biến điện từ. Khi nước đầy, phao nâng lên mở van xả, hoặc bộ hẹn giờ điện tử sẽ kích hoạt xả định kỳ.

• Ưu điểm: Hoàn toàn tự động, đảm bảo hệ thống luôn sạch nước mà không cần can thiệp thủ công.

• Nhược điểm: Giá thành cao hơn và cần bảo trì phao hoặc cảm biến để tránh tắc nghẽn.

3. Bộ lọc tích hợp (FRL Unit)

Water trap thường được tích hợp sẵn trong bộ ba (Lọc - Điều áp - Tra dầu). Đây là giải pháp gọn nhẹ cho các vị trí lắp đặt ngay trước thiết bị đầu cuối.

Thông số kỹ thuật quan trọng cần lưu ý

Việc chọn sai thông số water trap valve là nguyên nhân hàng đầu khiến nước vẫn xuất hiện ở đầu ra. Bạn cần đặc biệt lưu tâm:

• Áp suất làm việc tối đa: Van phải chịu được áp lực của máy nén khí (thường là 7-10 bar, hoặc cao hơn trong hệ thống cao áp).

• Lưu lượng khí (Flow rate): Nếu lưu lượng khí đi qua van lớn hơn công suất thiết kế, nước sẽ bị cuốn theo dòng khí và không thể tách ra được.

• Kích thước đường ống (DN): Phải tương thích với kích thước ống dẫn để tránh gây sụt áp (pressure drop).

Bảng so sánh các loại water trap

Insight chuyên gia: Sử dụng van bẫy nước không chỉ là vấn đề kỹ thuật, mà là bài toán kinh tế. Một khoản đầu tư nhỏ cho van bẫy nước tự động có thể giúp bạn tiết kiệm hàng chục triệu đồng tiền sửa chữa xi lanh và thay thế các linh kiện bị rỉ sét sau này.

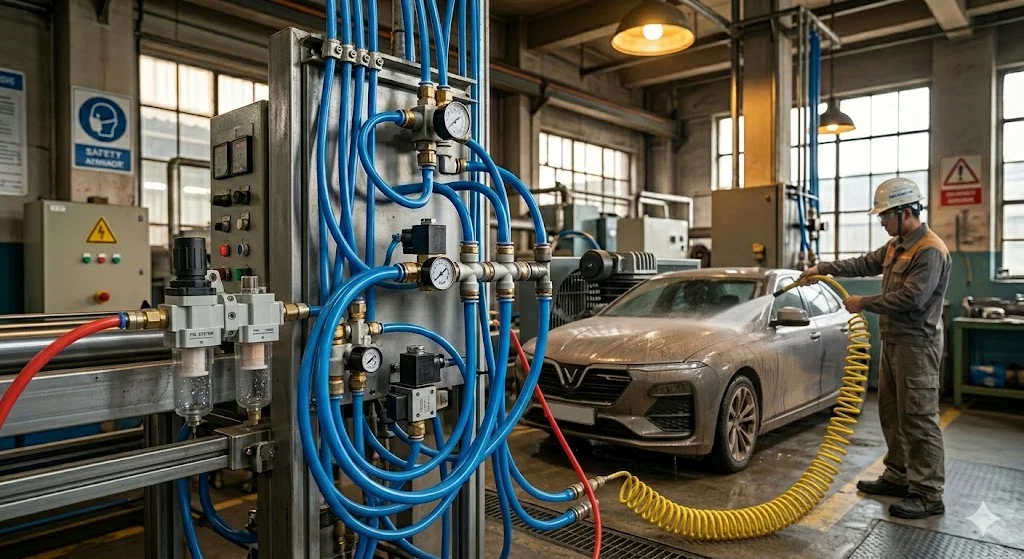

ỨNG DỤNG THỰC TẾ TRONG SẢN XUẤT

Water trap valve dùng ở đâu hiệu quả nhất?

Trong thực tế, thiết bị này hiện diện ở hầu khắp các vị trí xung yếu của hệ thống khí nén:

• Sau máy nén khí và bình tích áp: Đây là nơi lượng nước ngưng tụ nhiều nhất do khí vừa được nén xong.

• Trên các đường ống dẫn chính: Để bẫy lượng nước phát sinh dọc đường do chênh lệch nhiệt độ.

• Trước các thiết bị chính xác: Máy CNC, máy cắt Plasma, hệ thống phun sơn tự động đòi hỏi khí sạch tuyệt đối.

Những sai lầm thường gặp khi sử dụng

• Lắp sai vị trí: Lắp bẫy nước ở vị trí cao hơn đường ống dẫn (nước chảy chỗ trũng, bẫy nước phải ở điểm thấp nhất).

• Chọn sai kích thước: Dùng van quá nhỏ gây cản trở dòng khí, làm giảm công suất máy móc.

• Bỏ bê bảo trì: Dù là van tự động, nếu khí nén có lẫn dầu, phao xả rất dễ bị bết dính và không thể xả nước.

HƯỚNG DẪN CHỌN VÀ SỬ DỤNG ĐÚNG CHUẨN

Checklist chọn mua water trap valve phù hợp

• Xác định áp suất: Hệ thống của bạn chạy bao nhiêu bar?

• Tính toán lưu lượng: Tổng lượng khí tiêu thụ của các thiết bị phía sau là bao nhiêu lit/phút?

• Lựa chọn kiểu xả: Bạn có nhân lực để xả tay (Manual) hay muốn tối ưu hóa bằng xả tự động (Auto)?

• Kiểm tra môi trường: Nếu môi trường hóa chất, cần chọn vật liệu thân van bằng inox thay vì nhựa hay nhôm thông thường.

• Vị trí lắp đặt: Đã có đủ không gian để lắp đặt và thao tác bảo trì hay chưa?

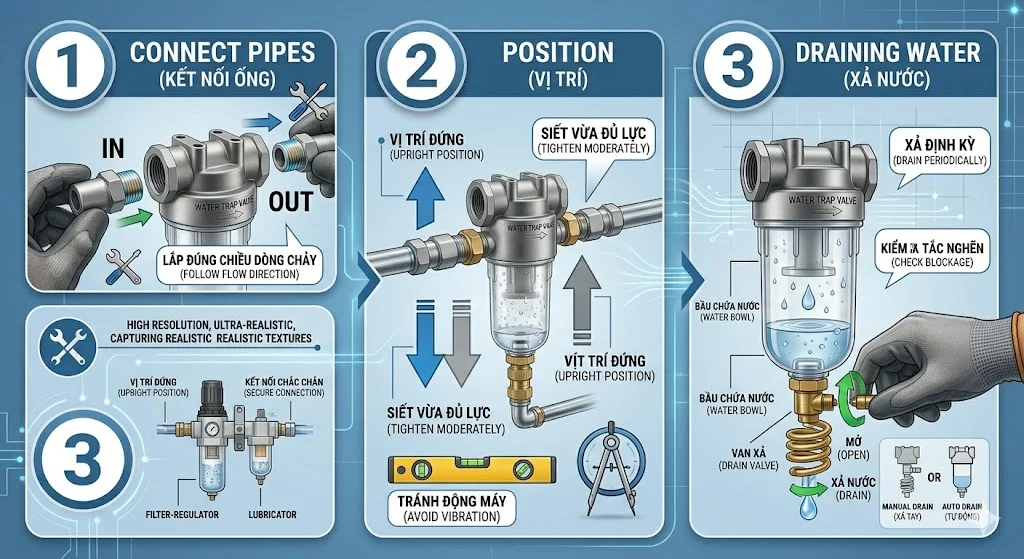

Lưu ý quan trọng khi vận hành

• Lắp đặt đúng hướng: Chú ý mũi tên chỉ hướng dòng chảy trên thân van.

• Xả định kỳ: Đối với van xả cơ, hãy lập lịch xả nước vào đầu và cuối mỗi ca làm việc.

• Lắp sau hệ thống làm mát: Nước ngưng tụ nhiều nhất khi nhiệt độ khí giảm xuống, vì vậy lắp bẫy nước sau máy sấy khí hoặc bộ làm mát (aftercooler) là tối ưu nhất.

FAQ - CÂU HỎI THƯỜNG GẶP (SEO & GEO)

1. Water trap valve có phải là van điện từ không?

Không hoàn toàn. Van bẫy nước có thể là van cơ học (phao nổi) hoặc tích hợp van điện từ hẹn giờ (timer drain). Bản chất của nó là một thiết bị tách nước.

2. Nếu hệ thống đã có máy sấy khí, có cần dùng water trap không?

Vẫn rất cần thiết. Máy sấy khí giúp giảm độ ẩm điểm sương, nhưng water trap đóng vai trò tách nước lỏng ngay sau máy nén, giúp giảm tải đáng kể cho máy sấy khí và bảo vệ hệ thống khi máy sấy gặp sự cố.

3. Làm sao để biết bẫy nước đang bị hỏng?

Dấu hiệu dễ nhất là khi bạn kiểm tra các điểm xả cuối cùng vẫn thấy nước phun ra, hoặc bầu chứa nước của bẫy nước đầy nhưng không thấy xả ra ngoài (đối với van tự động).

4. Lắp đặt water trap ở đâu là tốt nhất?

Điểm tốt nhất là các điểm thấp nhất trên đường ống dẫn khí và ngay trước các thiết bị tiêu thụ khí quan trọng.

5. Bao lâu thì cần vệ sinh lõi lọc bên trong bẫy nước?

Tùy thuộc vào chất lượng khí nén, thông thường khoảng 3-6 tháng bạn nên tháo ra vệ sinh lớp lưới lọc để đảm bảo lưu lượng khí không bị cản trở.

KẾT LUẬN

Việc trang bị water trap valve không chỉ là một lựa chọn kỹ thuật, mà là sự cam kết cho tính ổn định và bền bỉ của toàn bộ hệ thống sản xuất. Một thiết bị nhỏ bé, giá thành không quá cao nhưng lại có khả năng ngăn chặn những hỏng hóc triệu đô do nước ngưng tụ gây ra.

Đầu tư vào hệ thống bẫy nước chất lượng chính là cách bạn bảo vệ máy móc, nâng cao năng suất và giảm thiểu chi phí sửa chữa không đáng có. Đừng để "kẻ thù thầm lặng" làm gián đoạn kế hoạch kinh doanh của bạn.
