Thông Số Van Công Nghiệp: Hướng Dẫn Cách Đọc Và Hiểu Chuẩn Chuyên Gia

Bạn đang cầm trên tay một cuốn catalogue van công nghiệp dày cộp hoặc đứng trước một hệ thống đường ống đang cần thay thế thiết bị gấp. Những ký hiệu như DN50, PN16, Cv, JIS 10K hay ANSI Class 150 xuất hiện dày đặc khiến bạn bối rối. Nếu không thực sự hiểu ý nghĩa của những con số này, việc lựa chọn van thường rơi vào trạng thái "cảm tính" hoặc "đoán mò".

Hệ quả của việc hiểu sai thông số van không chỉ dừng lại ở việc thiết bị không lắp vừa vào đường ống. Nghiêm trọng hơn, nó có thể dẫn đến rò rỉ lưu chất, sụt giảm áp suất hệ thống, hoặc thậm chí là nổ vỡ van khi làm việc quá áp, gây nguy hiểm trực tiếp đến tính mạng và tài sản. Hiểu đúng và đủ các chỉ số kỹ thuật là yếu tố cốt lõi quyết định đến 90% hiệu suất và độ bền của toàn bộ hệ thống cơ điện. Bài viết này sẽ phân tích chi tiết từng nhóm thông số giúp bạn trở thành chuyên gia trong việc lựa chọn van.

Thông số van là gì? Định nghĩa chuẩn kỹ thuật

Để bắt đầu, chúng ta cần một cái nhìn tổng quan nhất. Thông số van là tập hợp các chỉ số kỹ thuật định lượng và định tính, mô tả chi tiết về kích thước kết nối, khả năng chịu tải (áp suất, nhiệt độ), đặc tính vật liệu và hiệu suất dòng chảy của một chiếc van.

Định nghĩa chuẩn SEO: Thông số van là các dữ liệu kỹ thuật được nhà sản xuất niêm yết trên thân van hoặc tài liệu kèm theo, dùng để xác định khả năng tương thích của van với điều kiện vận hành của hệ thống đường ống.

Các thông số này không tồn tại độc lập mà luôn đi kèm với các hệ tiêu chuẩn quốc tế. Việc đọc hiểu thông số không chỉ là nhìn vào con số, mà là hiểu được giới hạn làm việc an toàn của thiết bị trong môi trường thực tế.

Vì sao việc hiểu thông số van lại cực kỳ quan trọng?

Trong ngành kỹ thuật đường ống, "sai một ly đi một dặm" là câu nói hoàn toàn chính xác khi đề cập đến việc chọn van. Việc nắm vững thông số van mang lại ba lợi ích sống còn:

• Đảm bảo tính lắp lẫn (Interchangeability): Một chiếc van DN50 tiêu chuẩn JIS sẽ có khoảng cách tâm lỗ bulông mặt bích khác hoàn toàn với tiêu chuẩn ANSI. Hiểu thông số giúp bạn tránh được tình trạng mua van về nhưng "râu ông nọ cắm cằm bà kia".

• Vận hành ổn định & An toàn: Thông số áp suất (PN) và nhiệt độ cho biết ngưỡng giới hạn mà vật liệu có thể chịu đựng. Chọn van có PN thấp hơn áp suất thực tế của bơm là một hành động cực kỳ nguy hiểm.

• Tối ưu chi phí đầu tư: 80% lỗi chọn van đến từ việc hiểu sai thông số dẫn đến chọn van quá lớn (lãng phí tiền) hoặc van quá nhỏ/yếu (nhanh hỏng, tốn chi phí thay thế).

Phân tích chuyên sâu các thông số van quan trọng nhất

1. DN (Diameter Nominal) – Đường kính danh nghĩa

DN là thông số phổ biến nhất, đại diện cho kích thước lòng ống hoặc kích thước kết nối. Tuy nhiên, DN không phải là đường kính ngoài hay đường kính trong chính xác của ống, mà là một con số quy ước.

• Ví dụ: DN50 tương đương với ống có đường kính ngoài khoảng 60mm (tùy tiêu chuẩn) và thường được gọi là ống 2 inch.

• Thực tế: Khi chọn van, bạn cần khớp DN của van với DN của đường ống hiện tại.

2. PN (Pressure Nominal) – Áp suất danh nghĩa

PN thể hiện áp suất vận hành tối đa mà van có thể chịu được ở nhiệt độ tiêu chuẩn (thường là 20°C).

• Ví dụ: PN16 nghĩa là van chịu được áp suất tối đa 16 bar (khoảng 16kg/cm²).

• Lưu ý: PN càng cao, thân van càng dày và giá thành càng lớn.

3. Áp suất làm việc (Working Pressure)

Nhiều người nhầm lẫn giữa PN và áp suất làm việc thực tế. PN là chuẩn thiết kế định danh, còn áp suất làm việc là con số thực tế mà hệ thống của bạn đang chạy. Một hệ thống chạy 10 bar thì nên chọn van PN16 để có hệ số an toàn.

4. Nhiệt độ làm việc (Working Temperature)

Vật liệu kim loại và đặc biệt là gioăng làm kín (PTFE, EPDM, Viton) có giới hạn nhiệt độ khác nhau. Một chiếc van bướm gioăng cao su EPDM chỉ chịu được tối đa 110°C, nếu dùng cho hơi nóng 150°C, gioăng sẽ nóng chảy và gây rò rỉ ngay lập tức.

5. Vật liệu thân van và bộ phận làm kín

Vật liệu quyết định độ bền hóa học và khả năng chống ăn mòn của thiết bị.

• Đồng (Bronze/Brass): Dùng cho nước sạch, hệ thống dân dụng.

• Gang (Cast Iron): Dùng cho PCCC, nước thải, giá rẻ.

• Inox (Stainless Steel): Dùng cho thực phẩm, hóa chất, độ bền cực cao.

6. Hệ số lưu lượng (Cv/Kv)

Đây là thông số "vàng" đối với các kỹ sư tự động hóa. Cv cho biết lượng nước (tính bằng gallon/phút) đi qua van ở độ mở nhất định với mức sụt áp 1 psi. Cv càng cao, tổn thất áp suất qua van càng thấp và lưu lượng đi qua càng lớn.

Phân loại thông số theo nhóm chức năng

Để dễ ghi nhớ, các chuyên gia thường chia thông số van thành 3 nhóm cốt lõi:

• Nhóm Kích thước & Kết nối: Bao gồm DN và kiểu kết nối (Nối ren, mặt bích, hàn, push-in). Nhóm này quyết định việc van có lắp vừa vào ống hay không.

• Nhóm Áp lực & Nhiệt độ: Bao gồm PN và dải nhiệt độ. Nhóm này quyết định tính an toàn và độ bền cơ học của vật liệu.

• Nhóm Hiệu suất: Bao gồm hệ số Cv/Kv. Nhóm này dùng để tính toán sụt áp và chọn công suất máy bơm phù hợp.

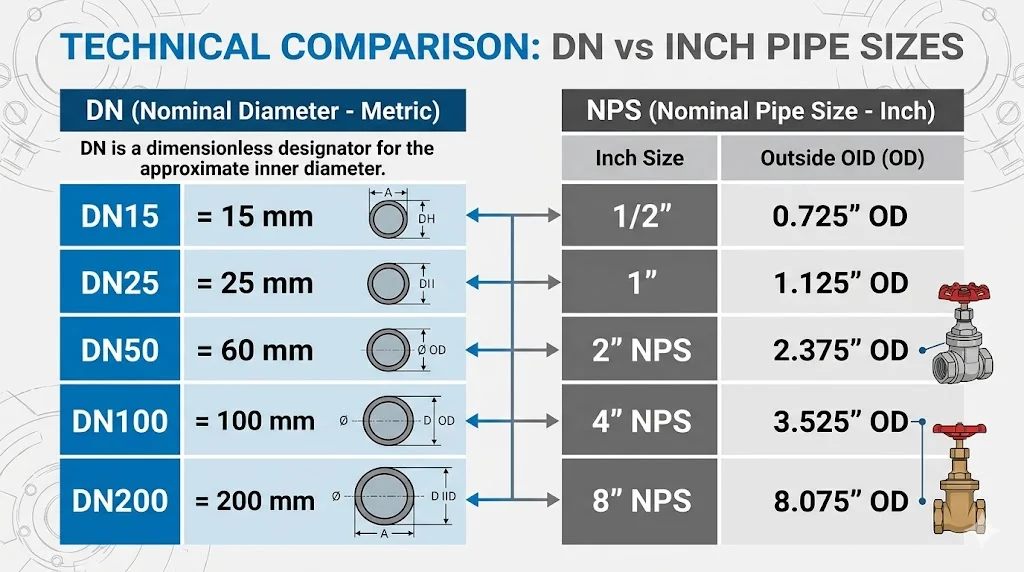

So sánh các hệ tiêu chuẩn phổ biến (JIS, ANSI, DIN)

Hiểu thông số mà bỏ qua hệ tiêu chuẩn là một thiếu sót lớn. Mỗi khu vực địa lý thường ưu tiên một hệ tiêu chuẩn riêng:

Insight mạnh: Một mặt bích JIS 10K DN50 sẽ không bao giờ lắp vừa vào mặt bích ANSI Class 150 DN50 dù cả hai đều là "phi 60". Hãy luôn kiểm tra tiêu chuẩn kết nối trước khi xuống tiền.

Ứng dụng thực tế: Đọc thông số trên catalogue và thân van

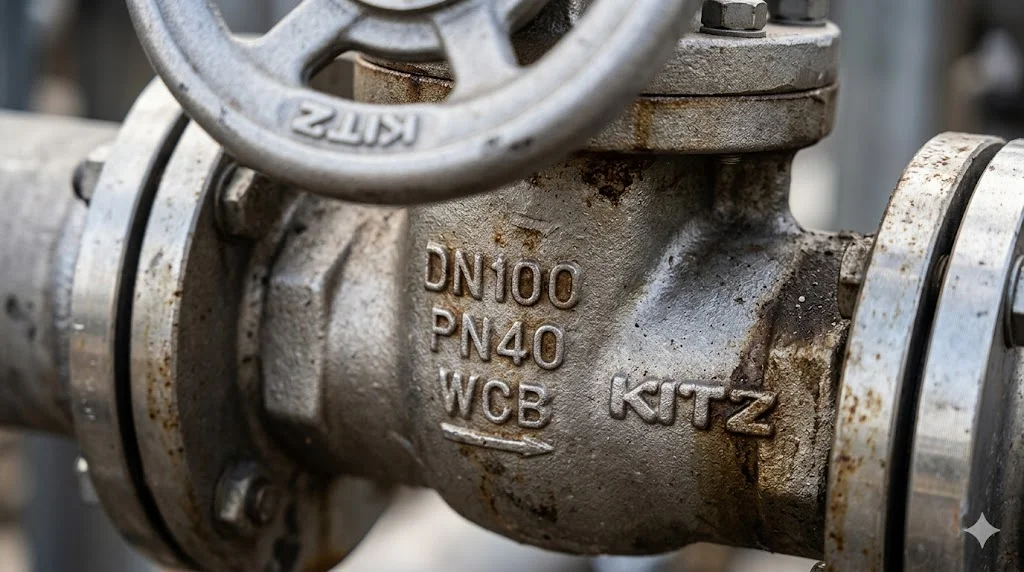

Khi tiếp cận một chiếc van Inox, bạn có thể thấy dòng chữ đúc nổi: "2" - 150 - SS316".

Cách đọc đúng chuẩn kỹ thuật sẽ là:

• 2": Kích thước danh nghĩa 2 inch (tương đương DN50).

• 150: Áp suất danh nghĩa Class 150 (tương đương PN20).

• SS316: Vật liệu thép không gỉ 316 (inox 316).

Sai lầm phổ biến cần tránh:

1. Nhầm lẫn DN với đường kính ngoài (OD): DN50 không có nghĩa là ống kính 50mm. Bạn cần bảng quy đổi DN sang mm để chọn đúng ống.

2. Bỏ qua thông số nhiệt độ khi dùng cho hơi nóng: Nhiều người chỉ nhìn vào áp suất mà quên rằng ở nhiệt độ 200°C, áp suất chịu đựng của vật liệu sẽ giảm đi đáng kể so với ở 20°C.

Checklist: 5 bước chọn van đúng thông số kỹ thuật

Để tránh rủi ro, hãy luôn tuân thủ danh sách kiểm tra sau:

1. Xác định DN: Đường kính ống của bạn là bao nhiêu? (Ví dụ: Ống nhựa phi 60mm chọn van DN50).

2. Xác định áp suất hệ thống: Áp lực bơm tối đa là bao nhiêu? (Chọn PN van > áp lực bơm 20-30%).

3. Xác định lưu chất & nhiệt độ: Nước, khí, hay hóa chất? Nhiệt độ cao nhất bao nhiêu? (Để chọn vật liệu thân và gioăng).

4. Kiểm tra tiêu chuẩn mặt bích: Hệ thống cũ đang dùng chuẩn JIS, DIN hay ANSI?

5. Kiểm tra hệ số Cv (nếu cần): Dành cho các van điều tiết hoặc hệ thống cần độ chính xác lưu lượng cao.

FAQ – Câu hỏi thường gặp về thông số van

1. DN50 và ống phi 60 có phải là một không?

Đúng. Trong hệ mét tại Việt Nam, ống phi 60mm tương ứng với kích thước danh nghĩa DN50 hoặc 2 inch.

2. PN16 có chịu được áp suất 16 bar ở mọi nhiệt độ không?

Không. PN16 chỉ áp dụng ở nhiệt độ phòng (khoảng 20-30°C). Khi nhiệt độ tăng lên 150-200°C, khả năng chịu áp của van sẽ giảm xuống, có khi chỉ còn 10-12 bar.

3. Tại sao Cv lại quan trọng trong việc chọn van điều khiển?

Nếu chọn van có Cv quá lớn so với nhu cầu, van sẽ chỉ hoạt động ở độ mở rất nhỏ, gây hiện tượng mài mòn cánh van và điều khiển không chính xác.

4. Tôi có thể thay van đồng bằng van inox được không?

Được, van inox có độ bền tốt hơn. Tuy nhiên cần kiểm tra kiểu kết nối và giá thành vì inox đắt hơn đồng rất nhiều.

Kết luận

Hiểu rõ thông số van không chỉ là một yêu cầu kỹ thuật mà còn là trách nhiệm đối với sự an toàn và hiệu quả của công trình. Một chiếc van "tốt" không phải là chiếc van đắt tiền nhất, mà là chiếc van có thông số kỹ thuật phù hợp nhất với điều kiện làm việc thực tế.

Hy vọng bài viết đã cung cấp cho bạn cái nhìn sâu sắc và logic về các chỉ số DN, PN, Cv... giúp bạn tự tin hơn khi đọc catalogue và ra quyết định mua hàng. Việc đầu tư thời gian để hiểu đúng thông số ngay từ đầu sẽ giúp bạn tiết kiệm được rất nhiều chi phí sửa chữa và rủi ro vận hành về sau.

Bạn đang băn khoăn về thông số kỹ thuật của một loại van cụ thể cho dự án của mình? Hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được tư vấn đọc catalogue và hỗ trợ lựa chọn thiết bị chuẩn xác nhất!
